COMPARTIMENTO DO MOTOR (PARTE 01):

Naturalmente, este kit da Academy vem com as portas do motor fixas, pois não foi objetivo do fabricante apresentar um motor e consequentemente as portas de seu compartimento em posição aberta ou fechada.

Como o objetivo dessa montagem é detalhar bem o modelo, cortei as portas e por consequência, tinha que detalhar o compartimento do motor, inexistente nativamente neste kit.

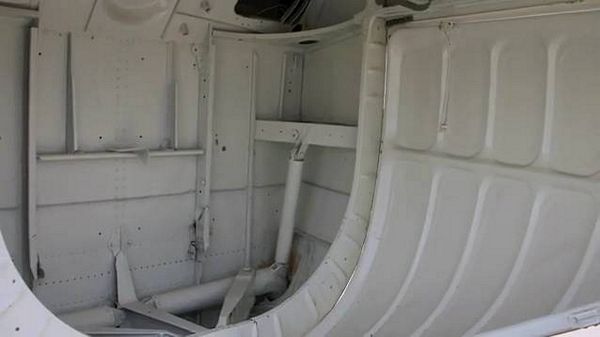

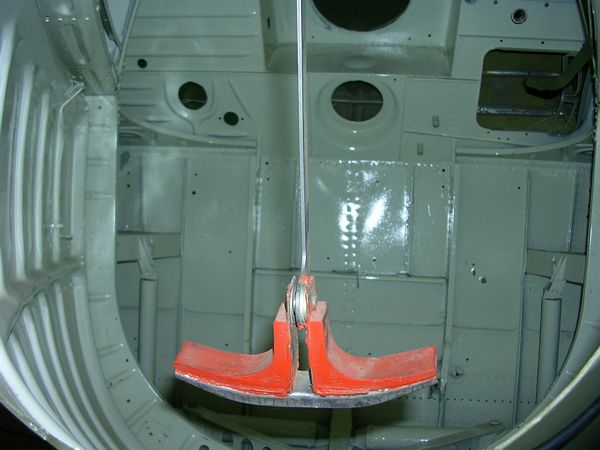

Um trabalho de scratch torna-se necessário para este quesito, por isso, obtive fotos do compartimento do motor para estudo...

Usando o CorelDraw11© desenhei os adendos necessários observando os pontos de dobra e alguns detalhes...

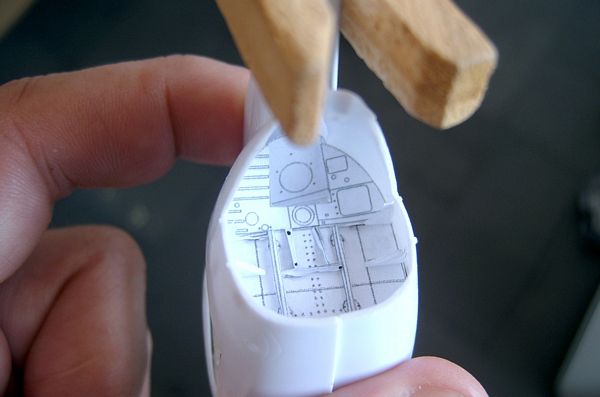

Cortadas as peças em papel, faço os testes de tamanho para achar erros e efetuar correções...

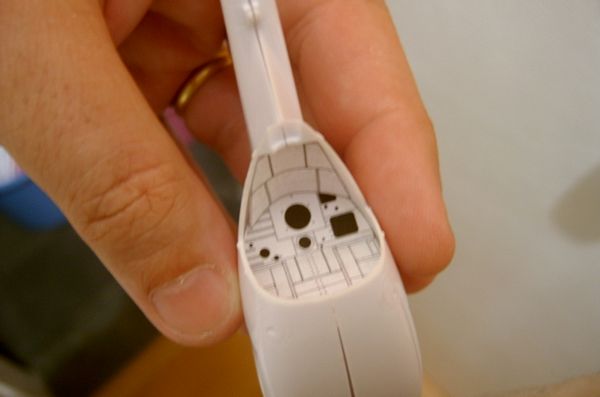

Um segundo teste é feito com as peças cortadas simulando a profundidade ?3D? que, a princípio, podem parecer tortas, mas denotam os detalhes do resultado final quando forem cortadas em alumínio...

Findos os testes, começo a cortar as peças do teto e criar a estrutura superior dele usando sprue esticado...

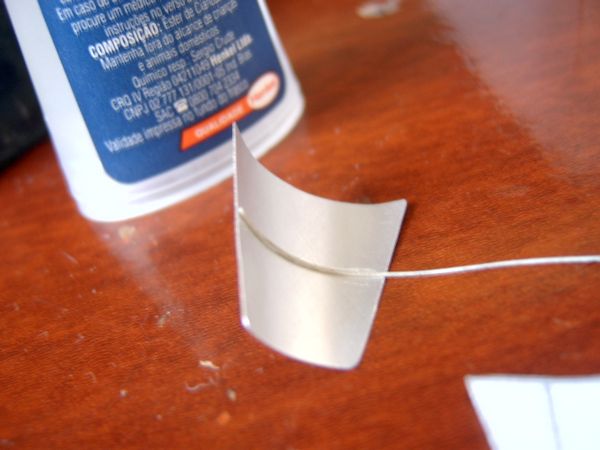

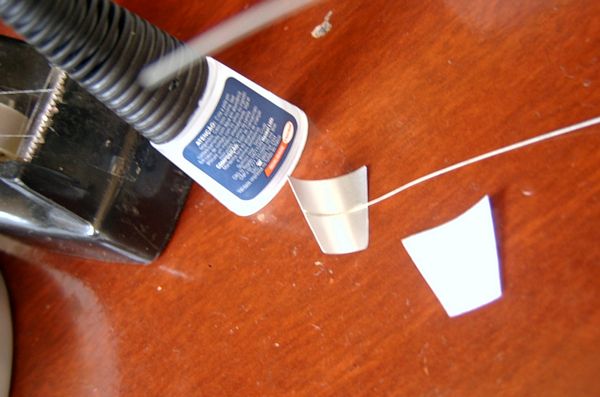

A peça principal é preparada com os devidos ângulos de dobra...

E finalmente complementada pelo orifício de conexão com o mastro do rotor principal e secundário...

Ficando pronta para ser anexada ao modelo...

Paralelamente, a parte interna do compartimento de passageiros é analisada observando que o protetor das junções do motor com o mastro do rotor principal deve ser arredondado no modelo OH-6A...

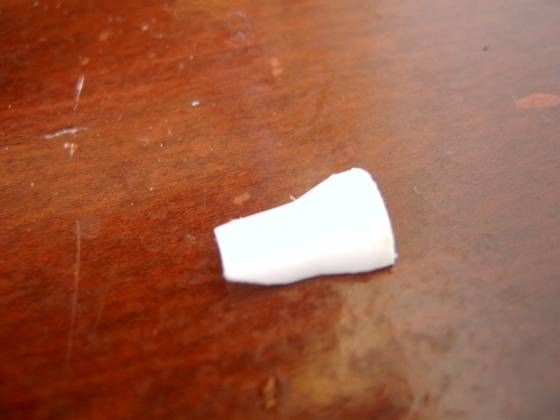

Usando uma tampa plástica de remédio que se adéqua próxima a escala, cortei de forma a obter algo que se assemelha a tal cobertura arredondada...

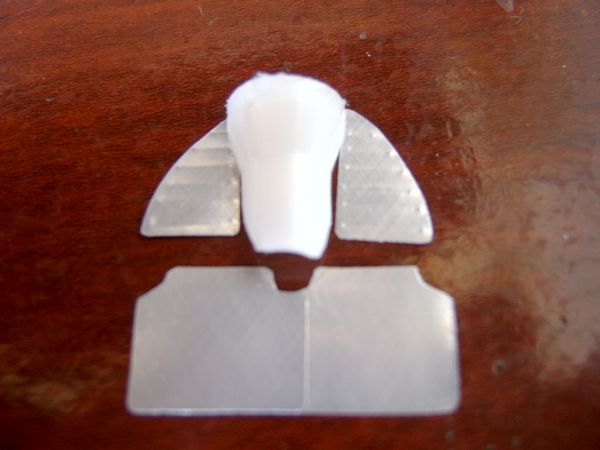

A composição com as chapas complementares promete adequar a peça por sobreposição...

CONTINUA NA PRÓXIMA ETAPA...
