Revell Mil Mi24 Hind-D 1/48

PORTAS DE INSPEÇÃO (PARTE 04):

As primeiras versões do HIND fabricadas na década de 70 atendiam aos requisitos militares russos da época, entretanto, nos anos 80 eles não estavam preparados para ataques por mísseis térmicos. Nas primeiras versões do Mi-24D usadas no Afeganistão, as portas que cobrem o sistema da unidade de potência auxiliar afilavam abruptamente para dar início a seção de cauda e esse local, bem como os bocais de exaustão dos motores, eram bem quentes...


Assim, com o surgimento do míssil Stinger (vendido aos rebeldes afegãos pelos americanos), o HIND passou a ser um alvo fácil...

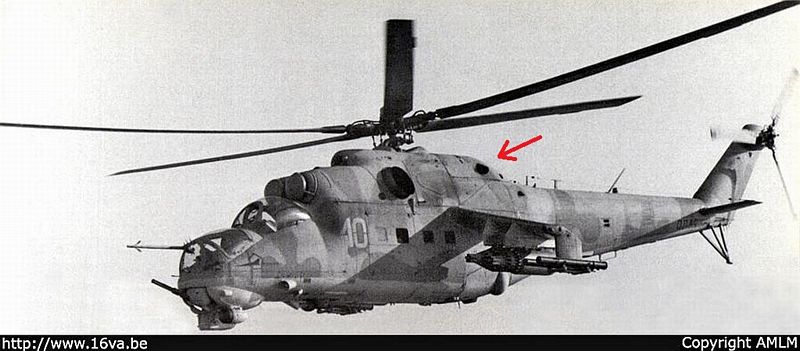

A solução foi equipar o HIND com um sistema defletor de calor (ESPANKA na linguagem Russa), onde uma carenagem foi incorporada na traseira do aparelho para receber o equipamento e assim dificultar que o míssil Stinger o atingisse...


Soldado soviético ajusta o equipamento antes de fixar a tampa protetora...

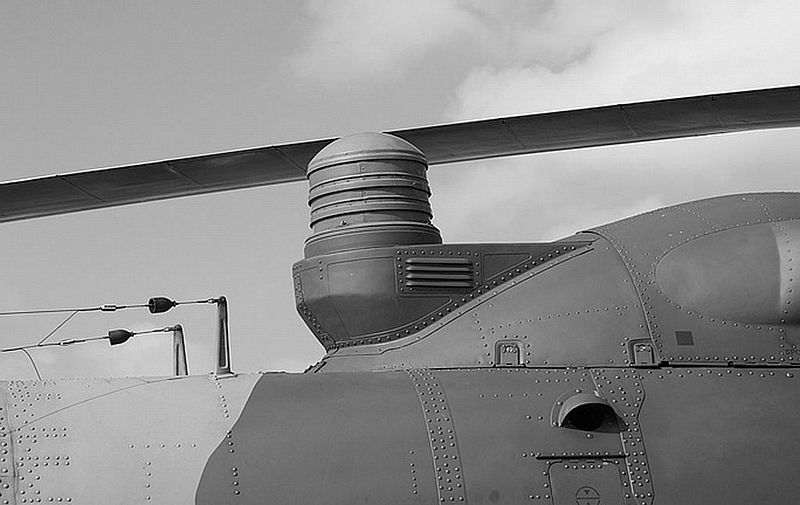

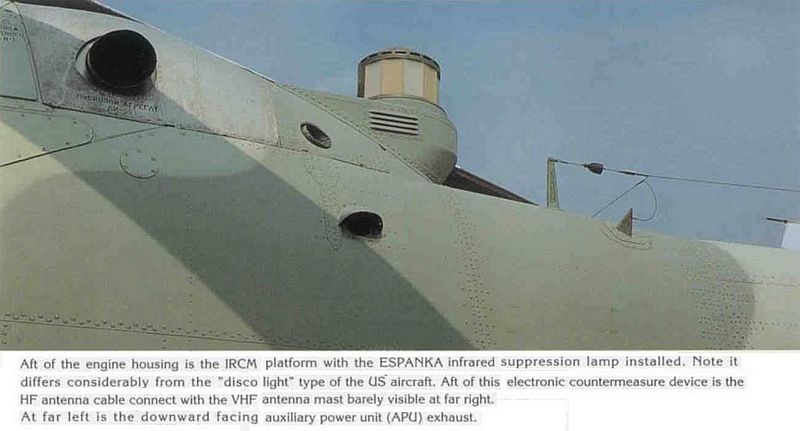

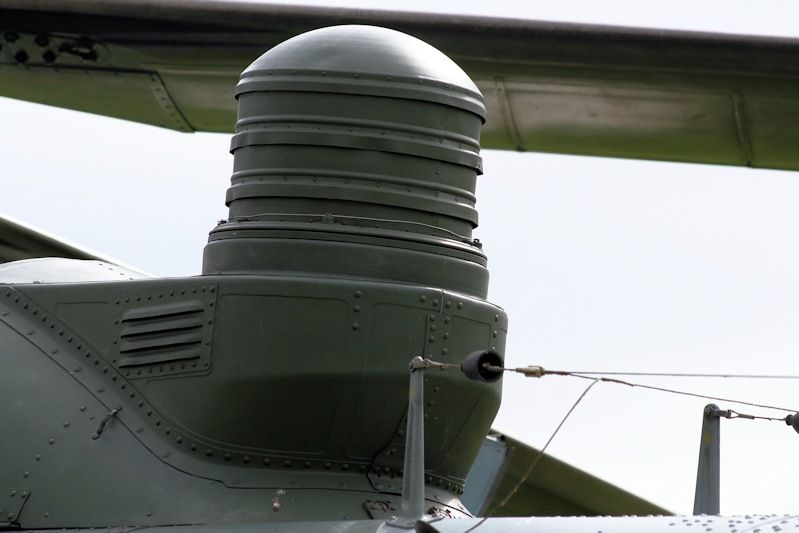

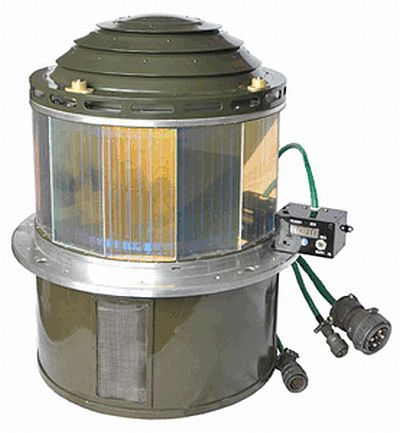

Uma carenagem foi desenvolvida como suporte para um equipamento SOEP-V1A IR Jammer Lampa InfrakrasnykhPomekh (lâmpada de bloqueio por infravermelho L-166V-11E "Jspanka") geralmente designado "Lipa" ("Tijolo quente" para a OTAN) localizado por trás do rotor principal na raiz da cauda. O "Lipa" é composto por uma lâmpada de xénon e um deflector rotativo acomodado numa caixa em forma de dedal. Este sistema produz sinais infravermelhos erráticos que interrompem o sistema de orientação de mísseis IR. O "Lipa" foi adaptado em antigos "Hind-D" e nos modelos "E".A primeira série Mi-24V não tinha esse equipamento, mas alguns HINDsdo final da série Mi-24D foram equipados com ele para atuar no Afeganistão.


Curiosamente nessa guerra, os pilotos de helicóptero veteranos também encontraram um uso doméstico para o "Lipa" fazendo dele um poderoso "forno" para cozinhar batatas e esquentar água para um bule de chá.

Como o equipamento refletia muito a luz do sol em sua área espelhada exposta, este precisou receber uma coberturaque funcionou como proteção e anti-reflexo solar...

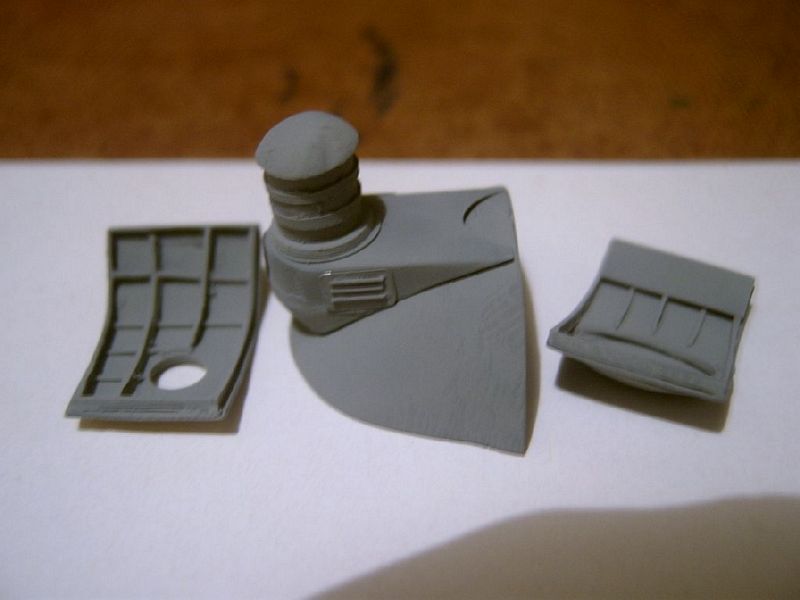

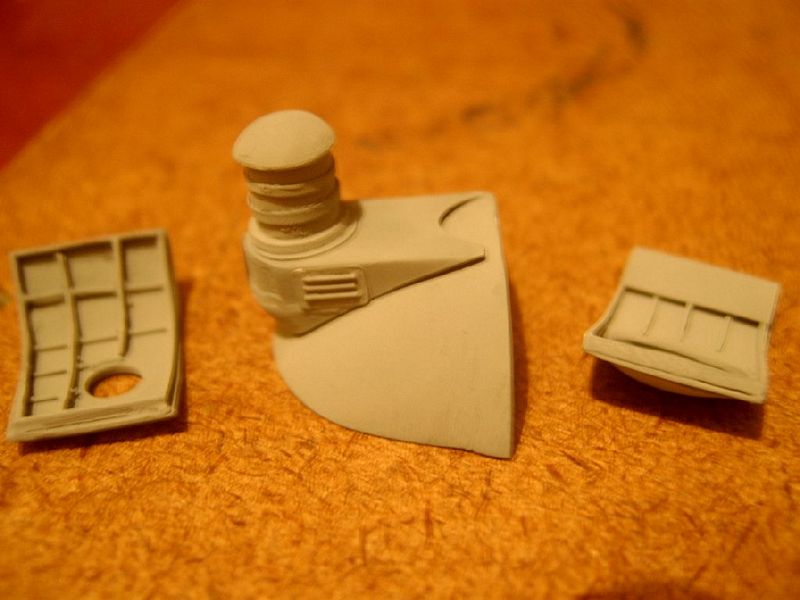

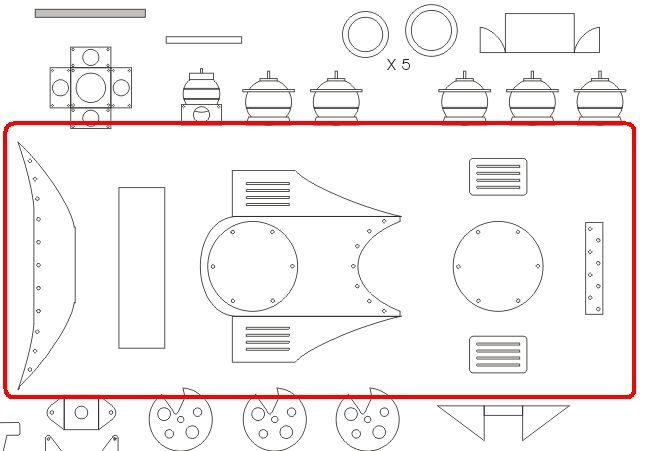

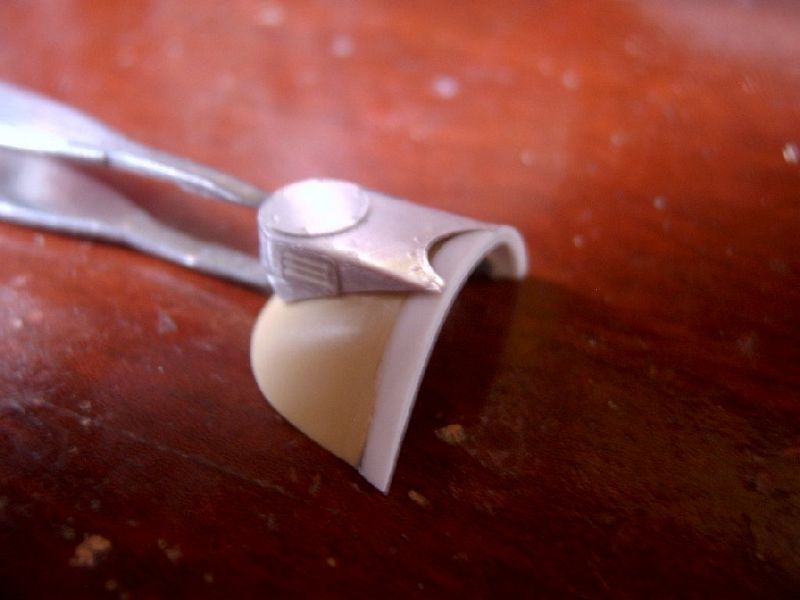

Para o kit, desenhei de forma simples as peças da carenagem para corte em chapa de alumínio...

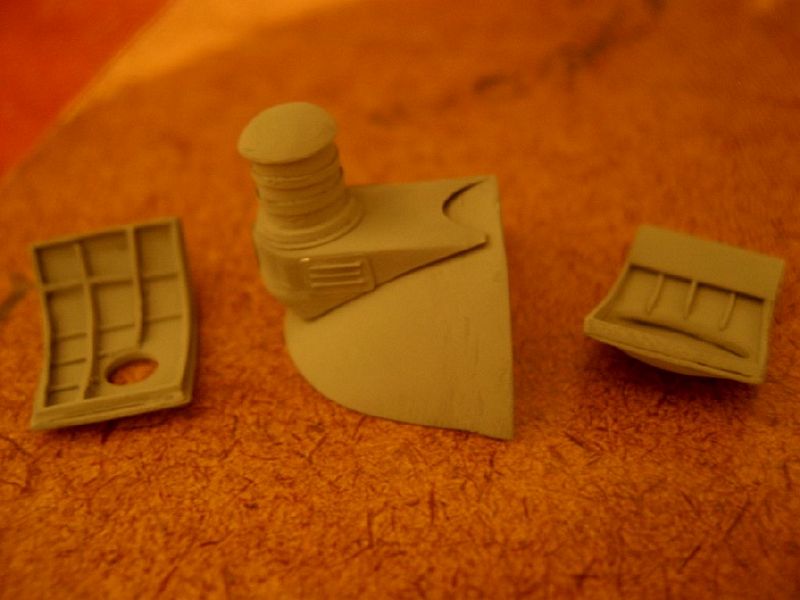

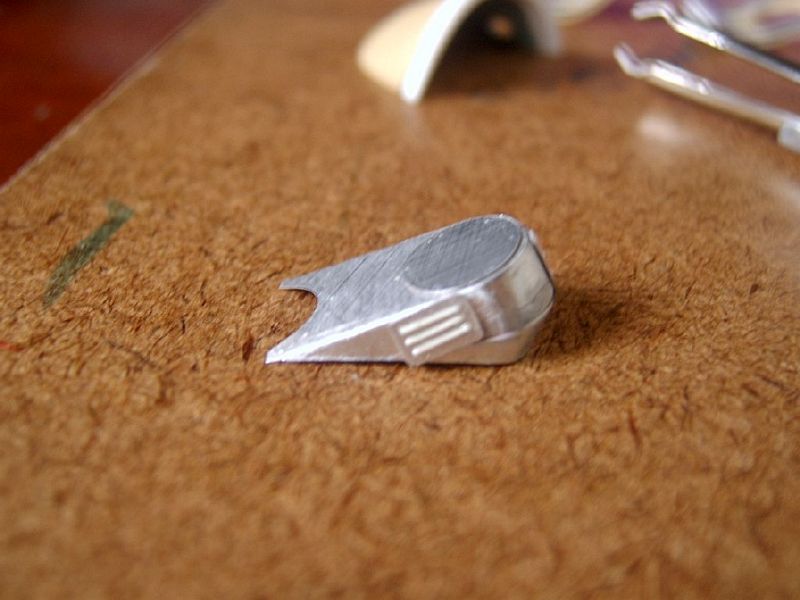

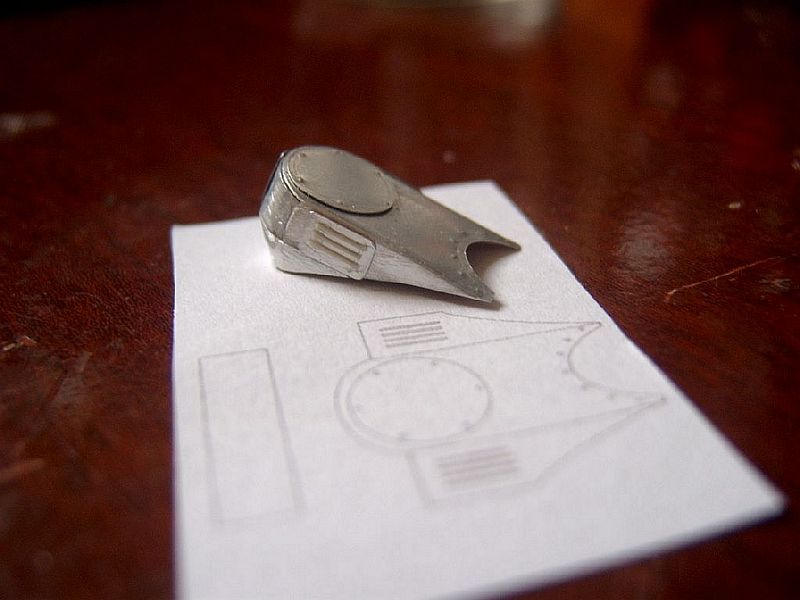

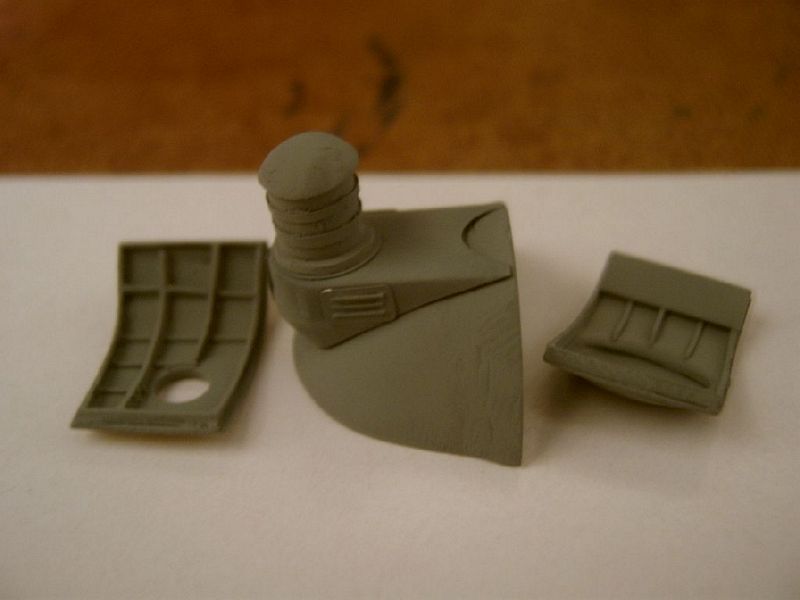

As peças cortadas e montadas proporcionaram um resultado muito bom...

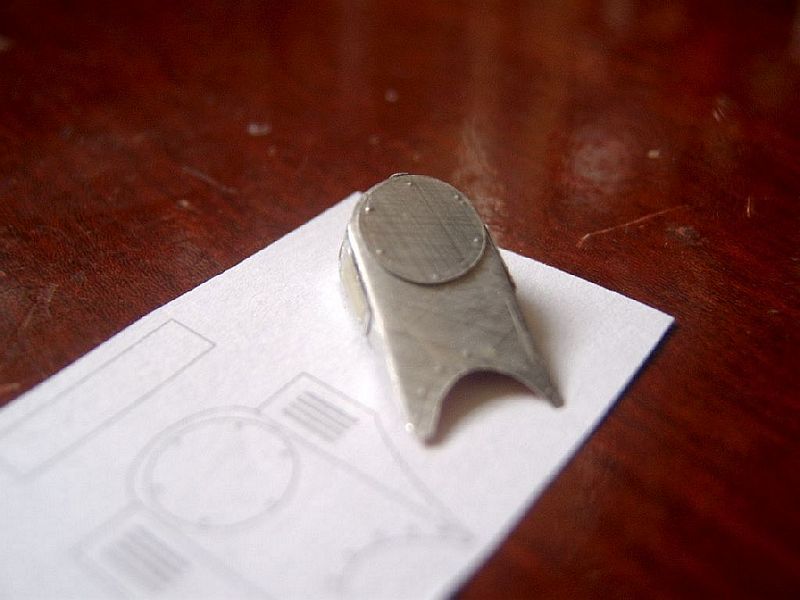

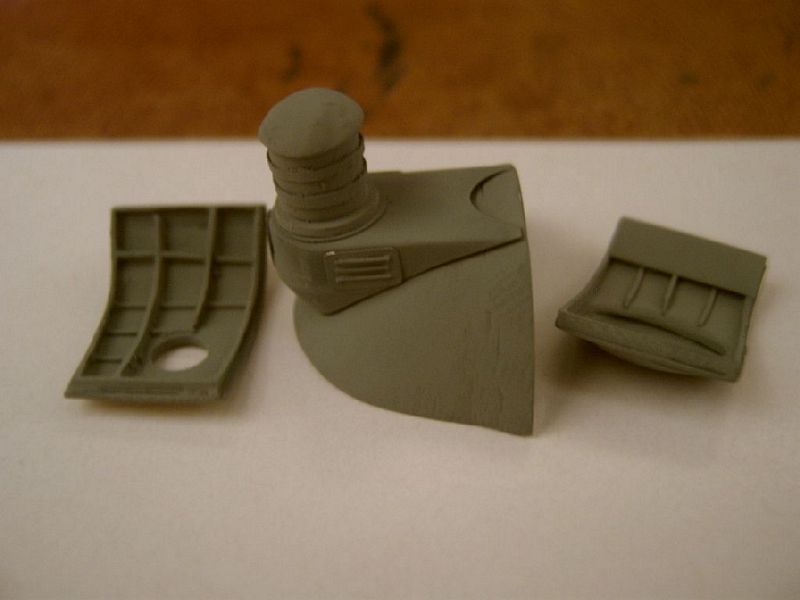

E seu encaixe na carenagem oval ficou adequado...

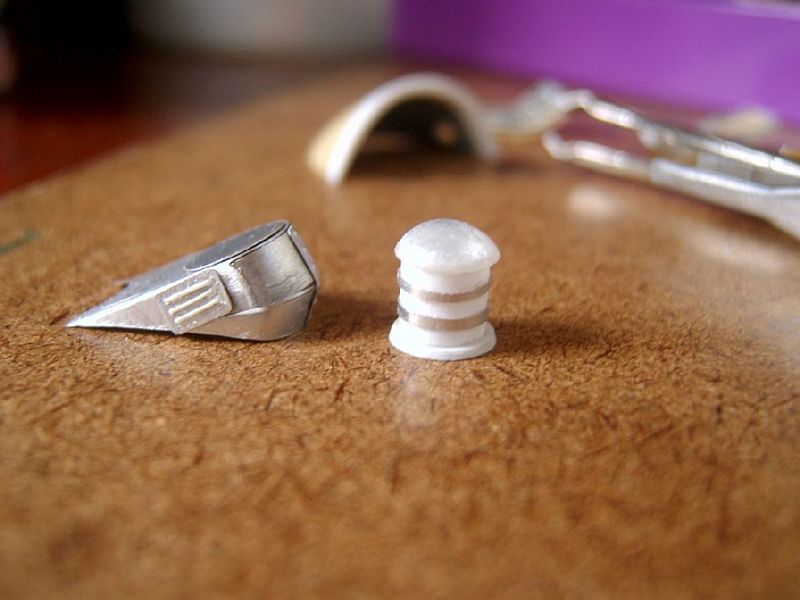

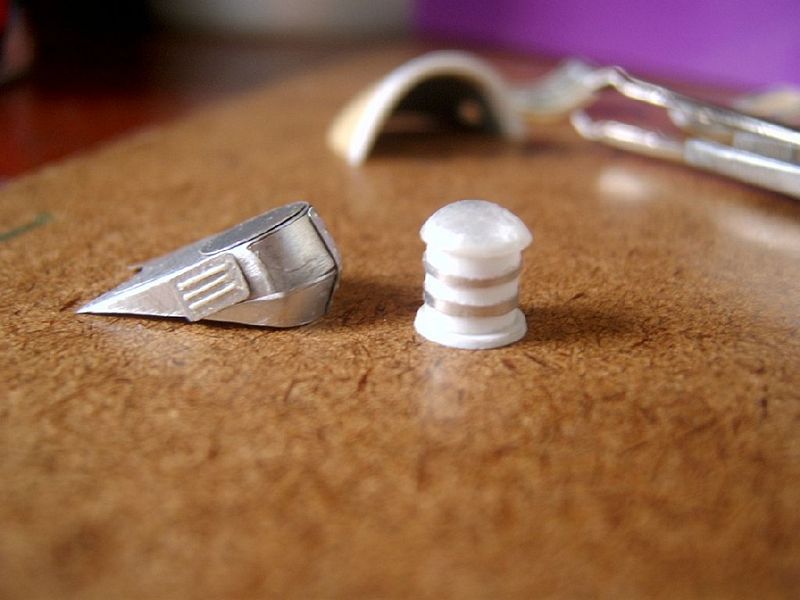

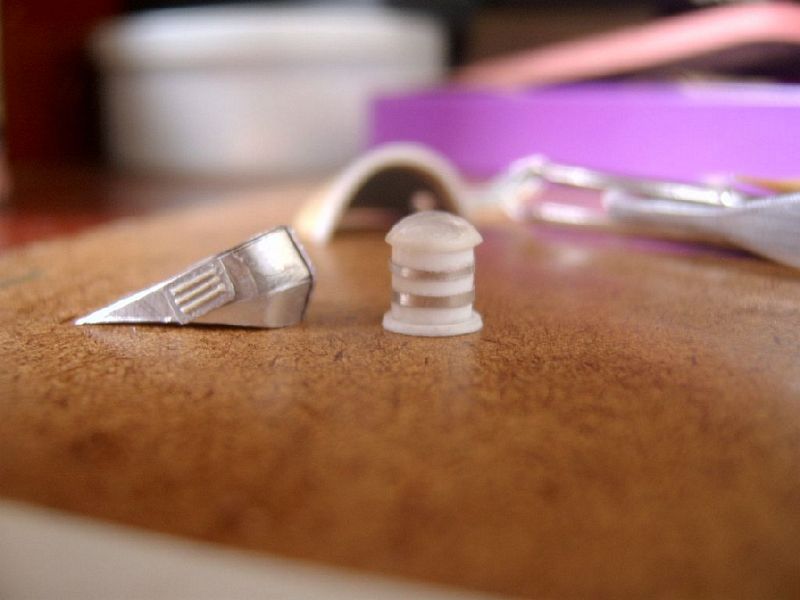

O supressor infravermelho foi feito com um pequeno tubo plástico de canudinho infantil, decorado com tiras de alumínio...




Em seguida, apliquei pintura para unificar o conjunto...






Usando micro dobradiças feitas com chapa de alumínio, fixei as portas na fuselagem...

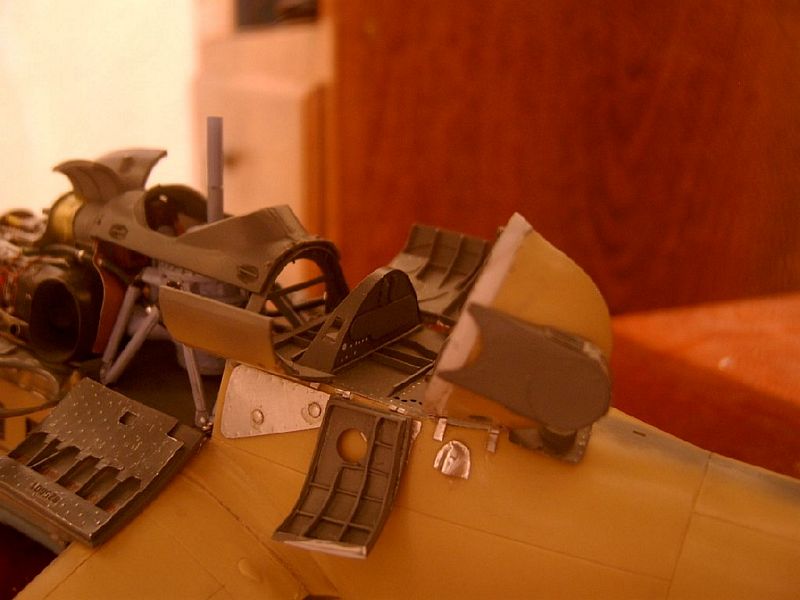

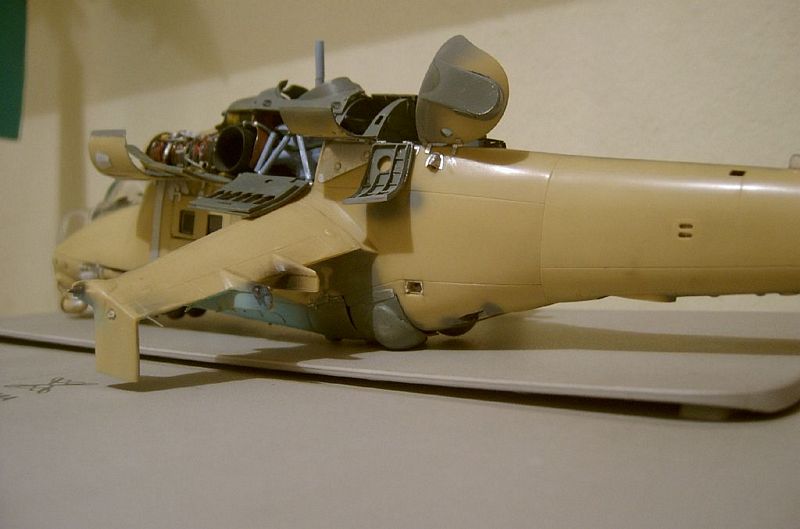

Seguido de testes de abertura e fechamento de todas as portas (finalmente concluídas) ...

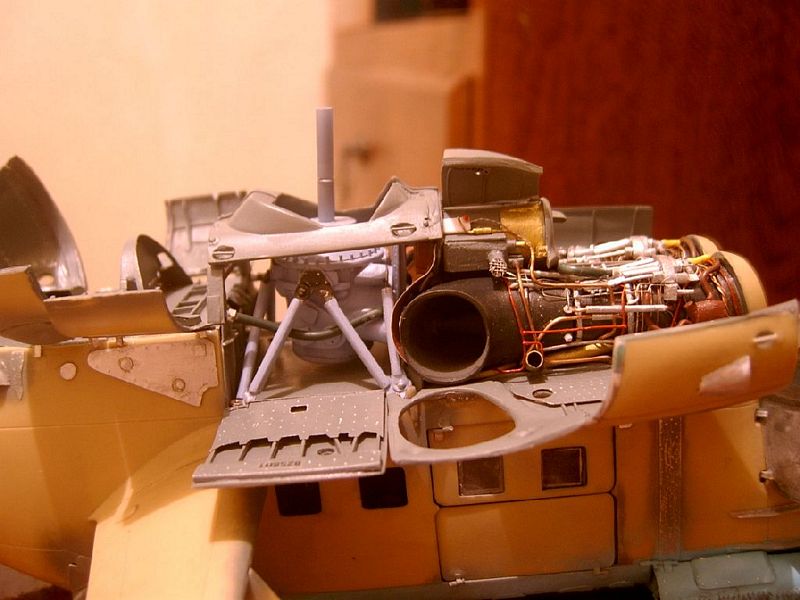

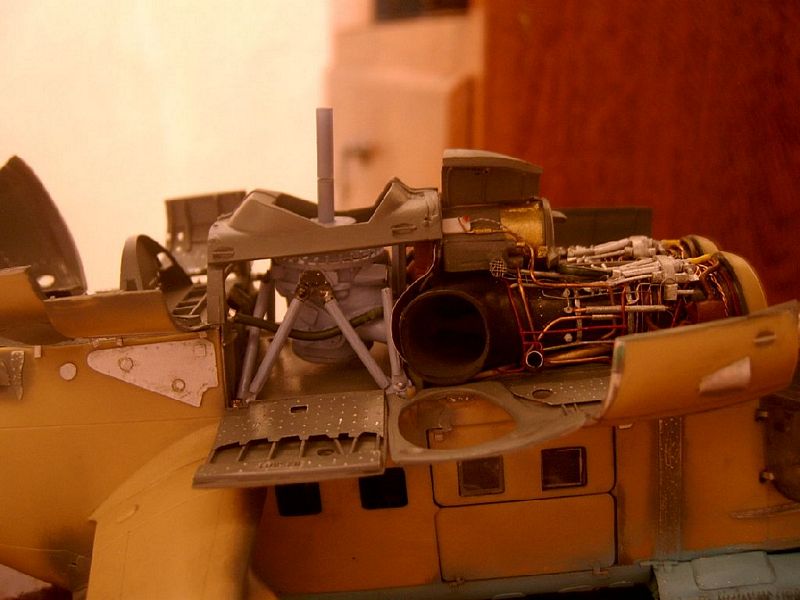

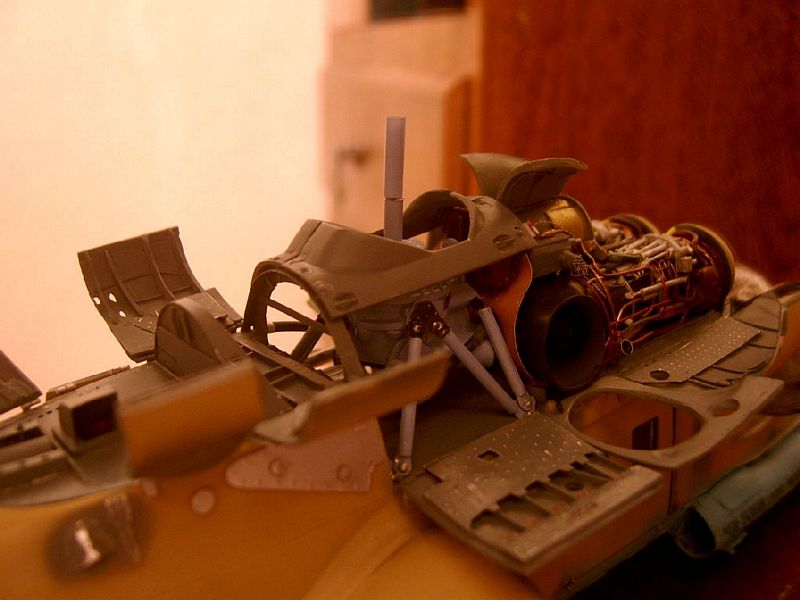

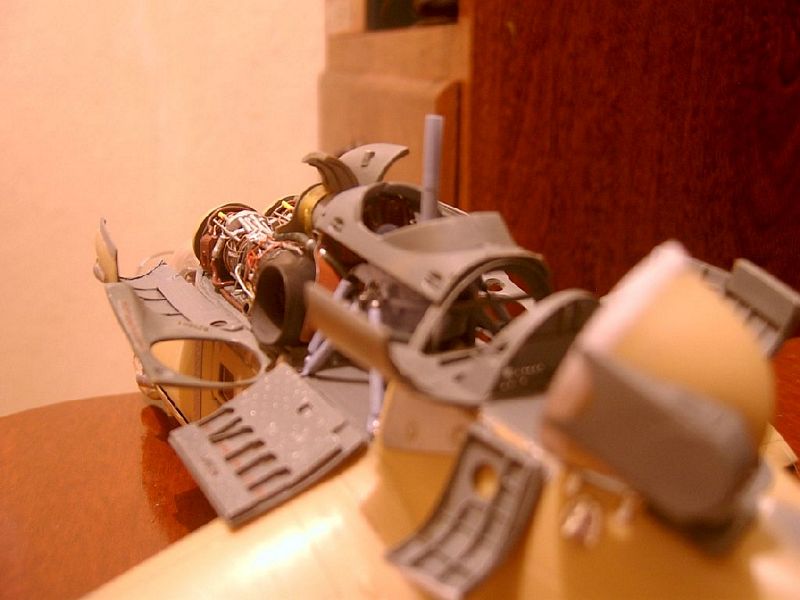

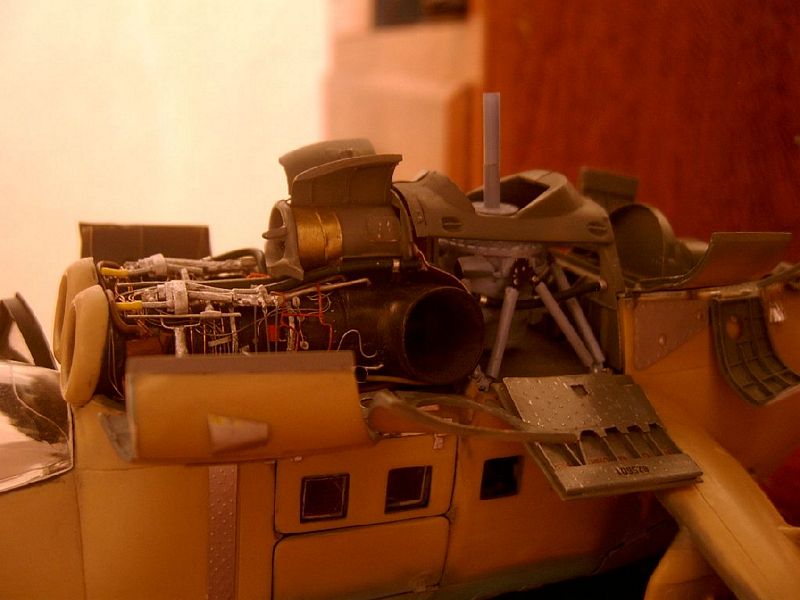

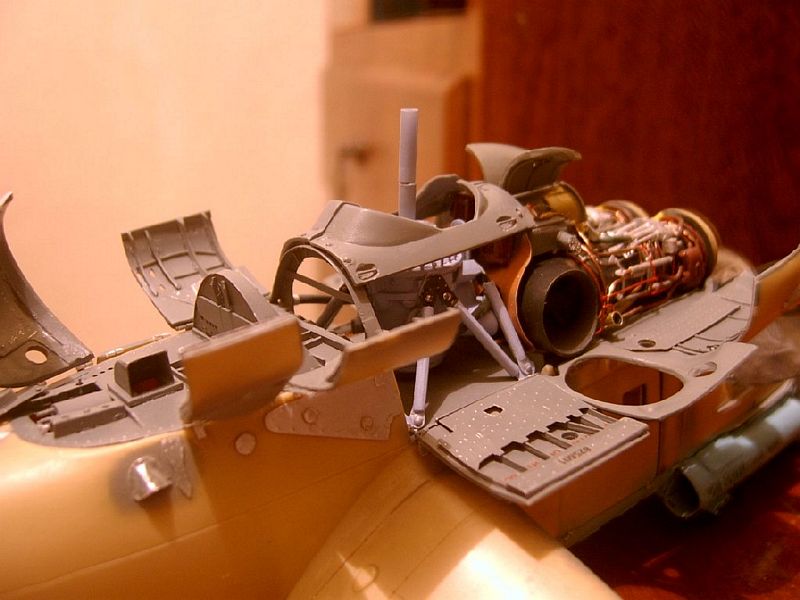

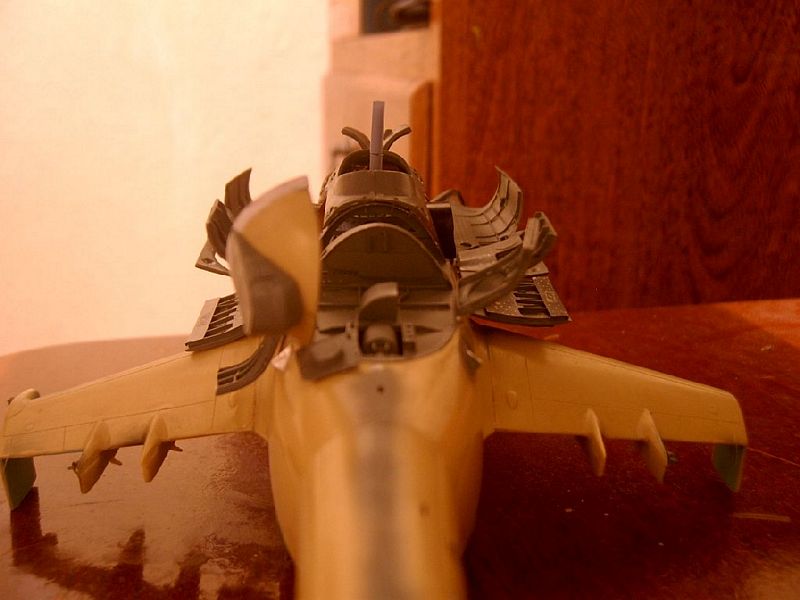

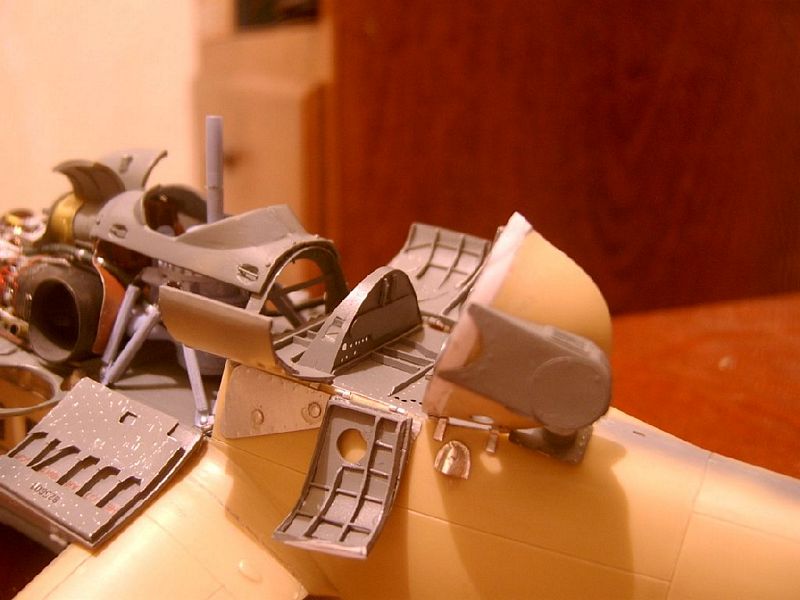

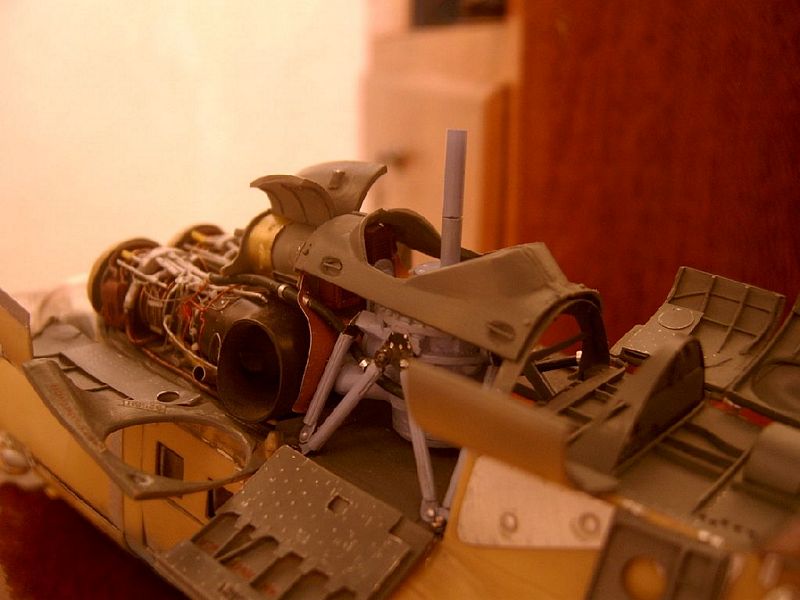

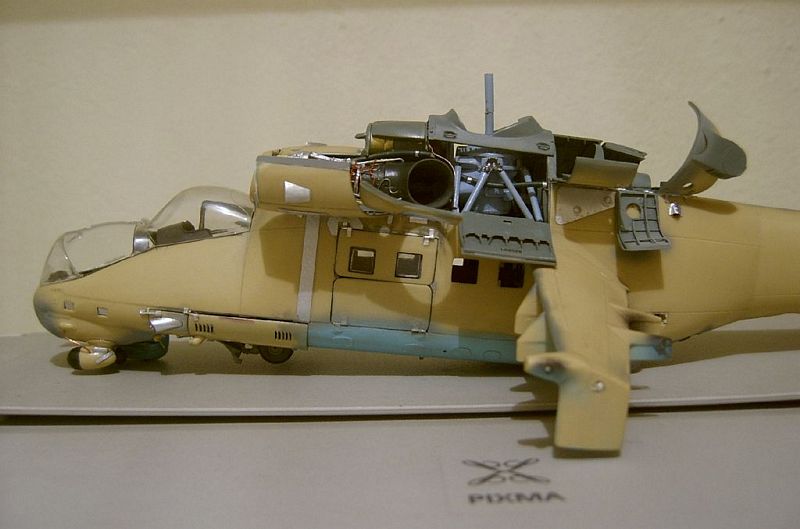

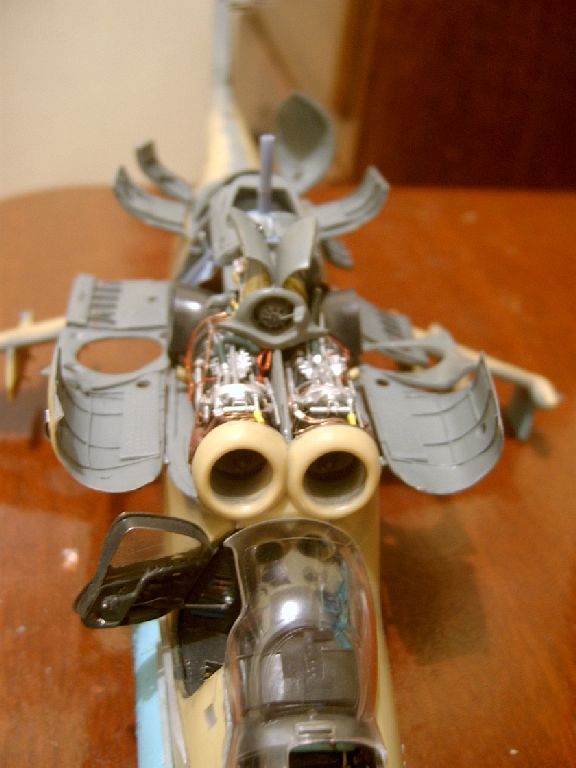

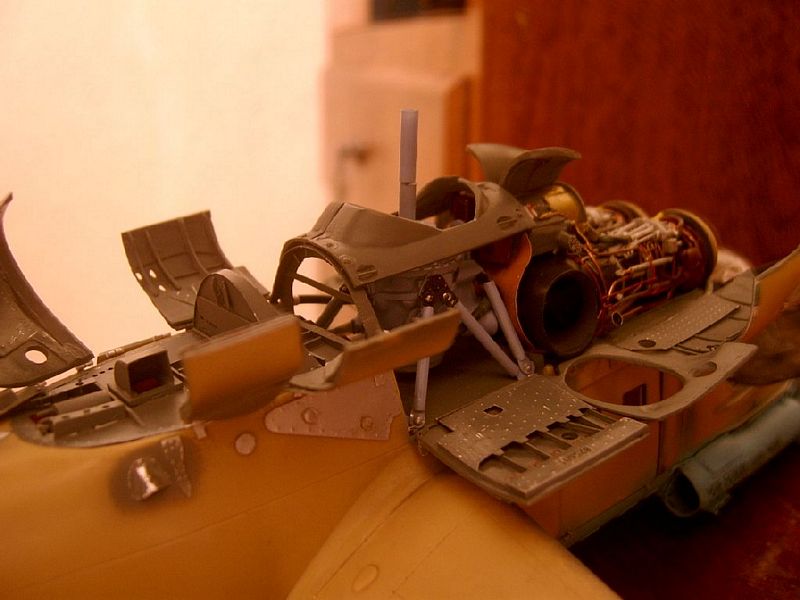

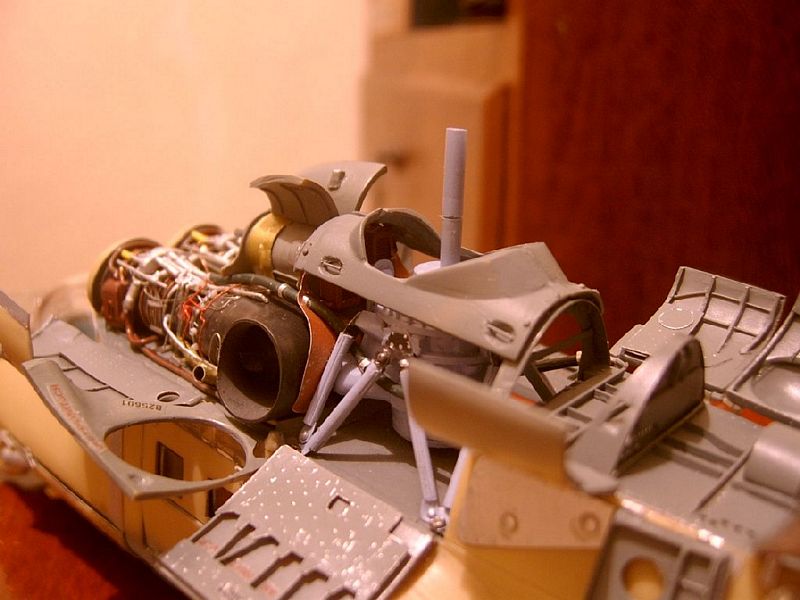

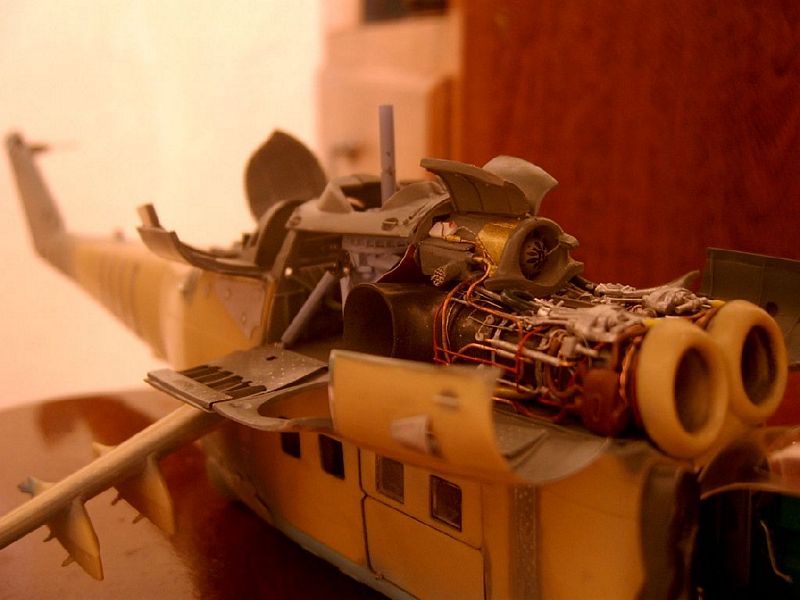

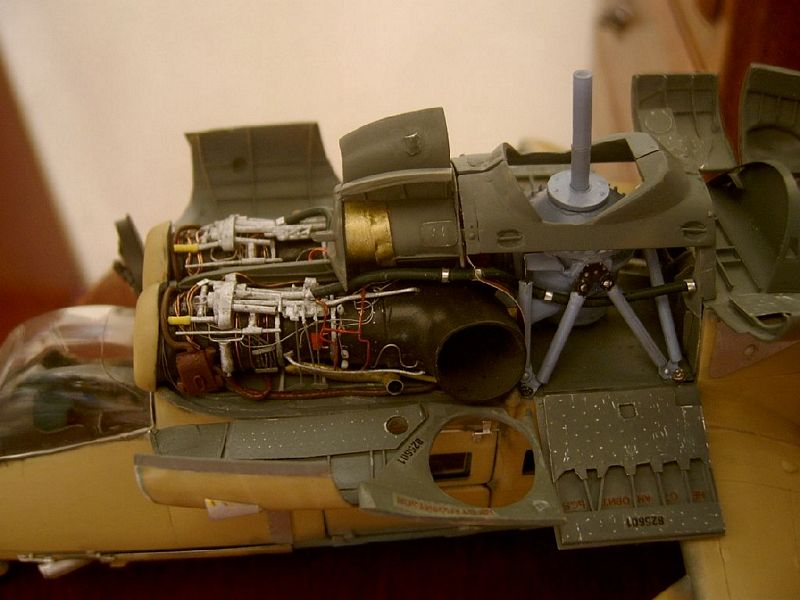

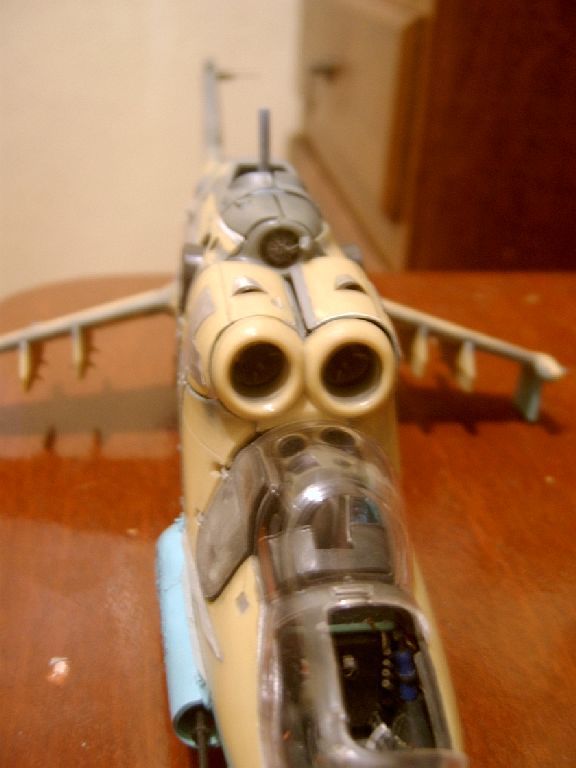

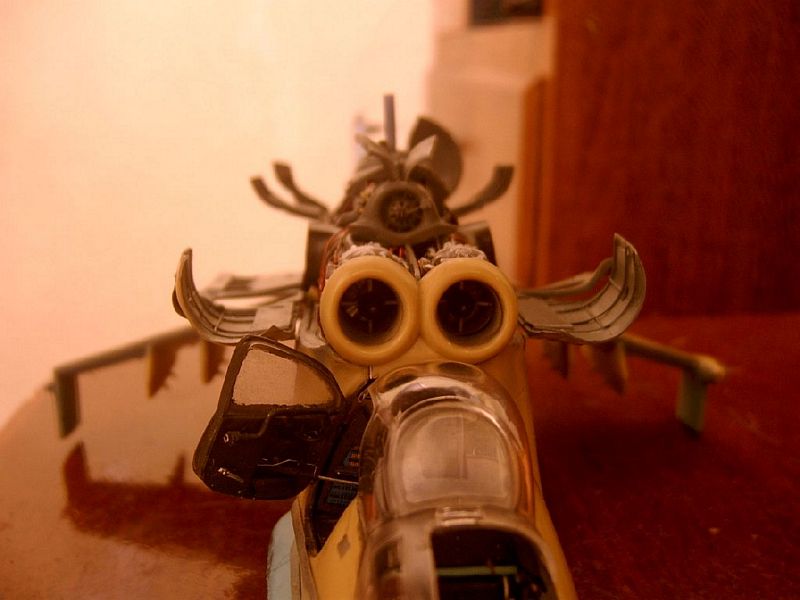

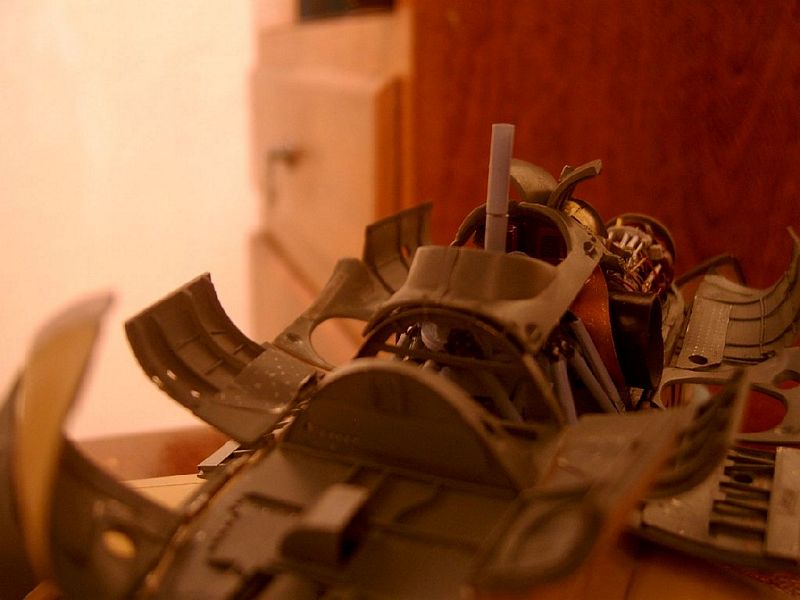

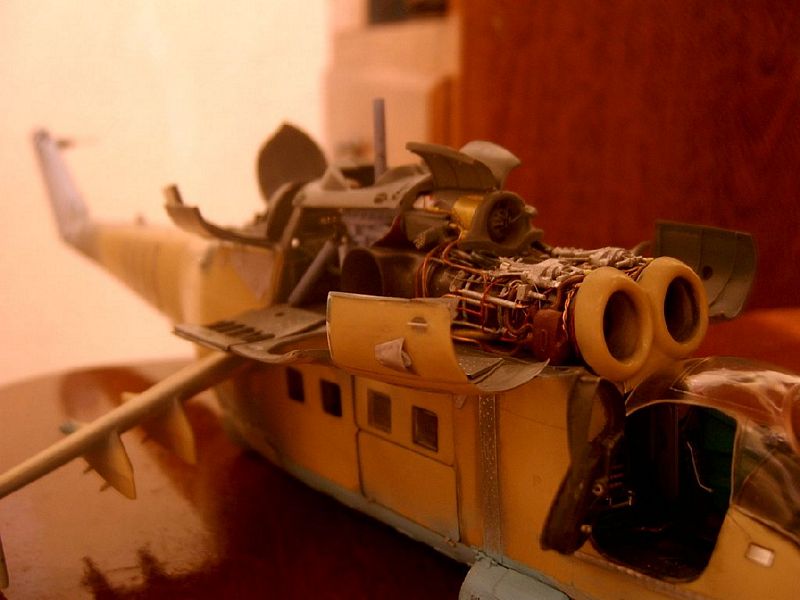

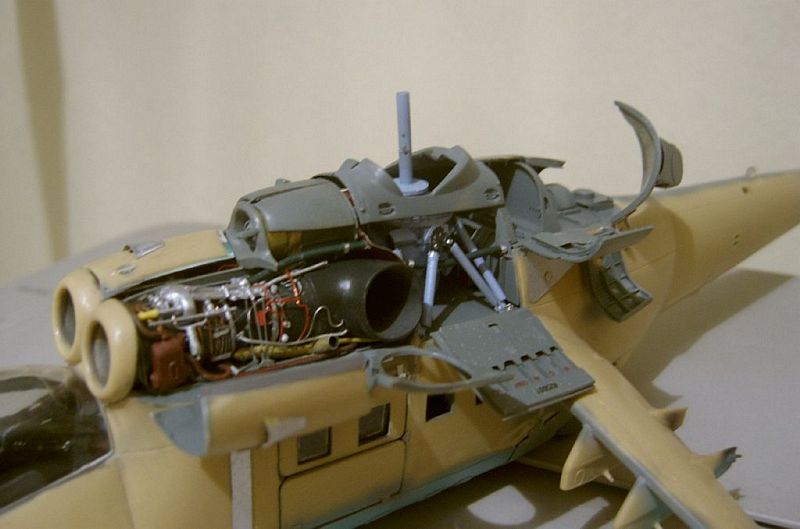

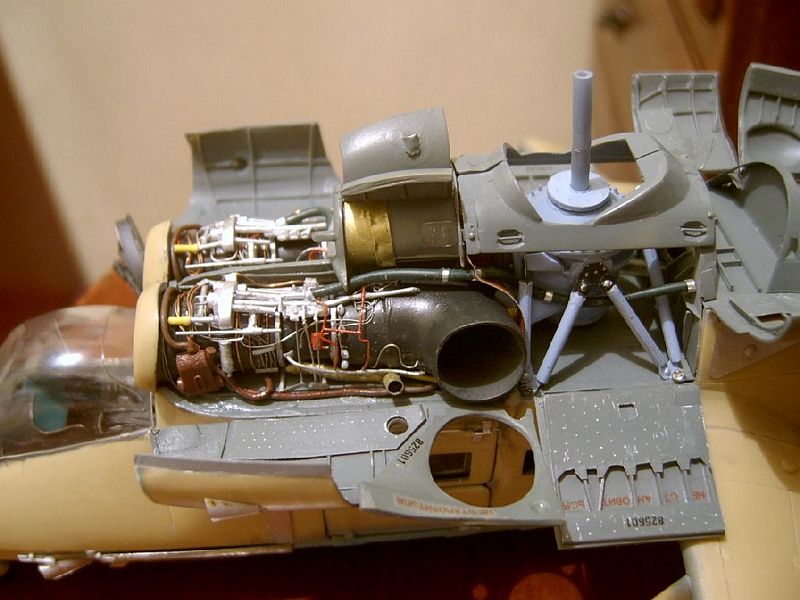

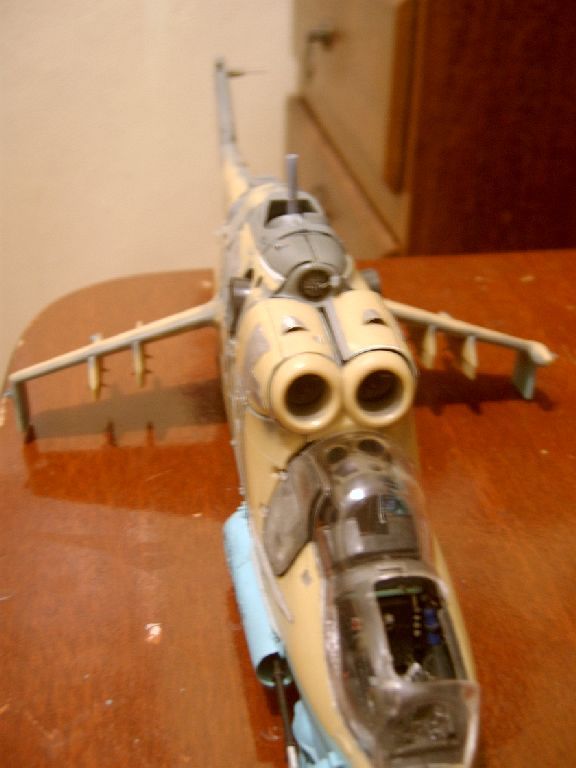

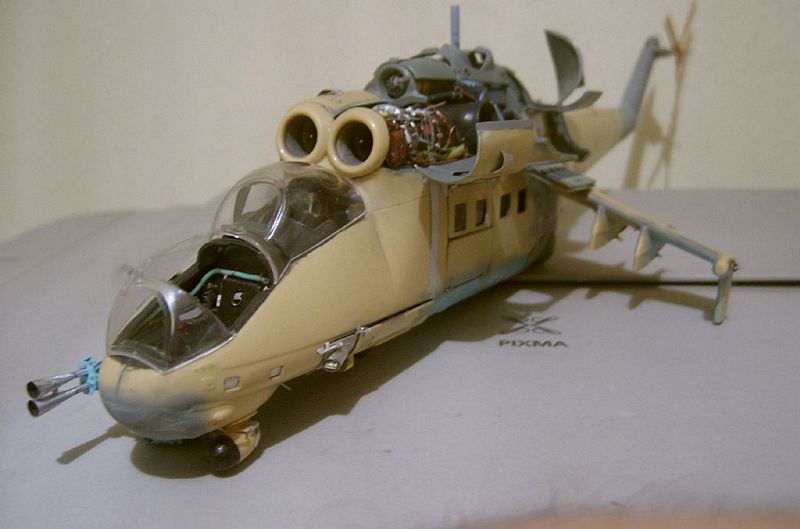

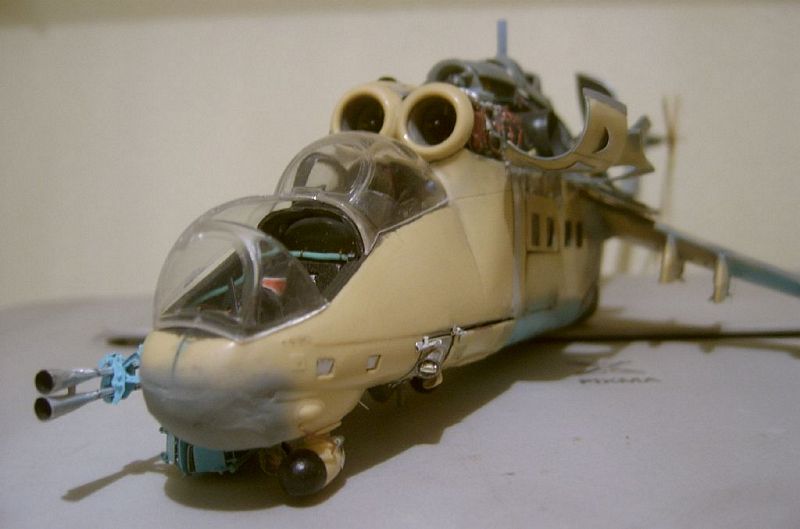

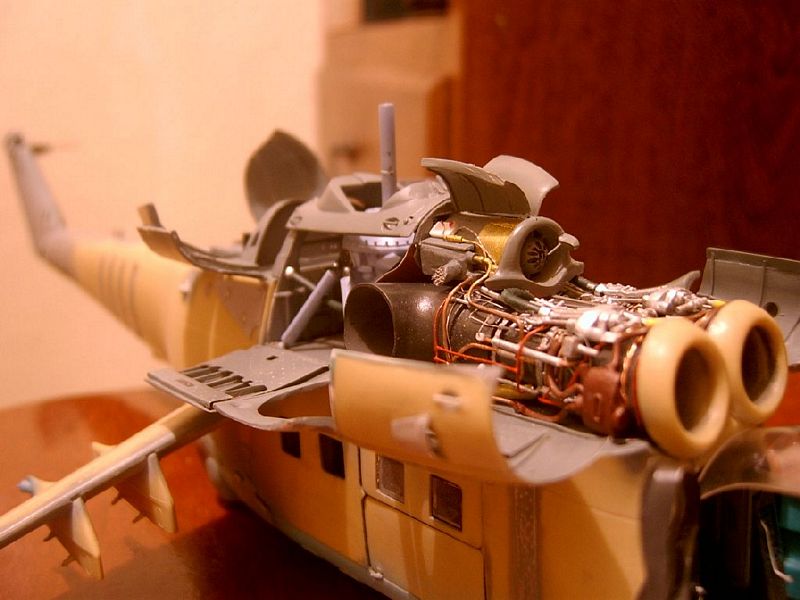

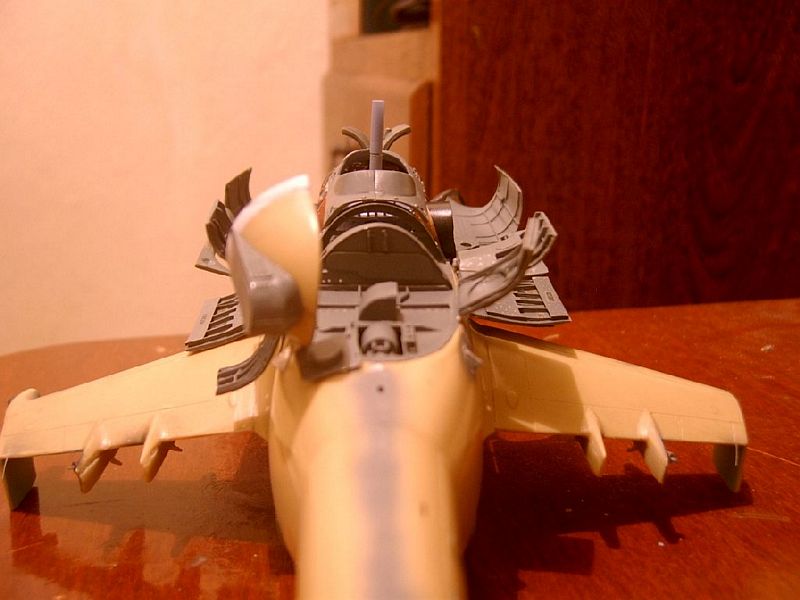

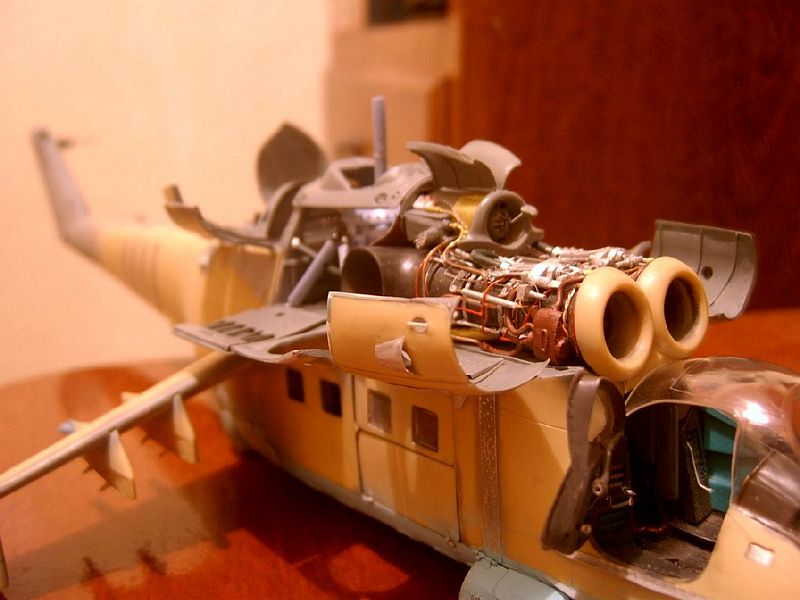

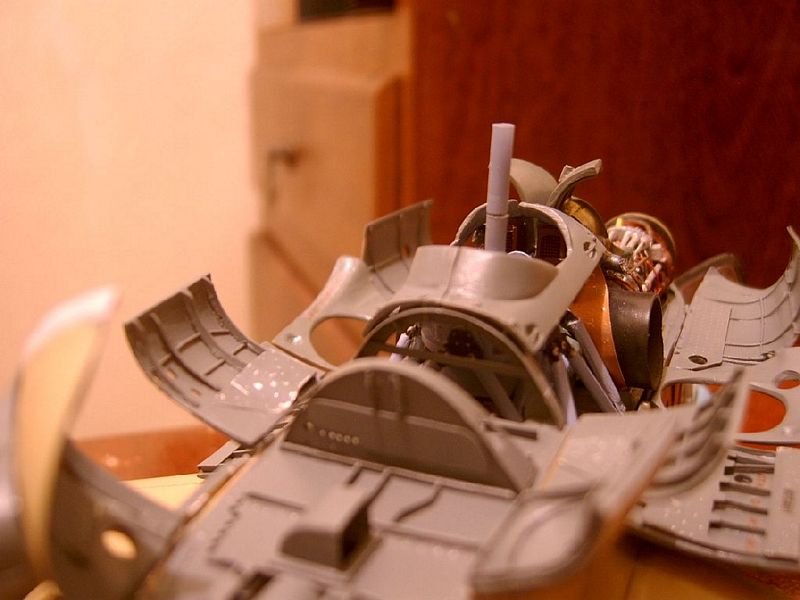

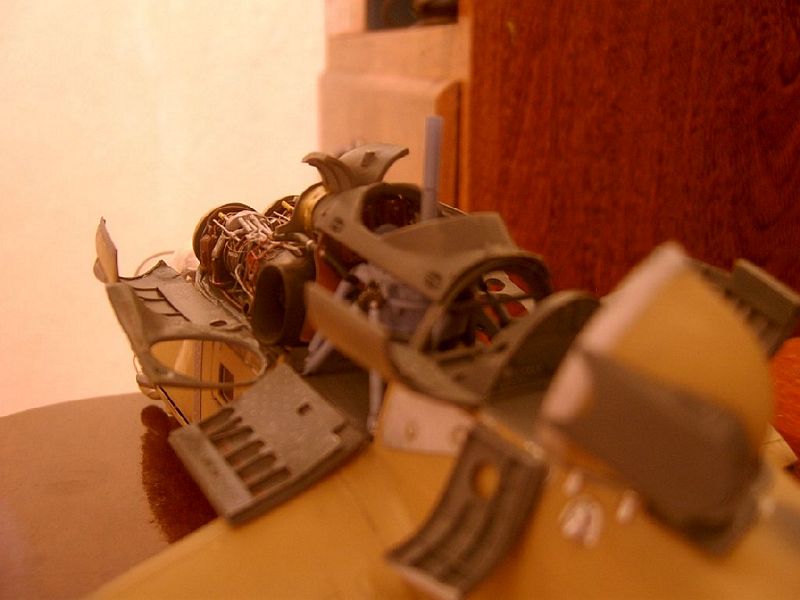

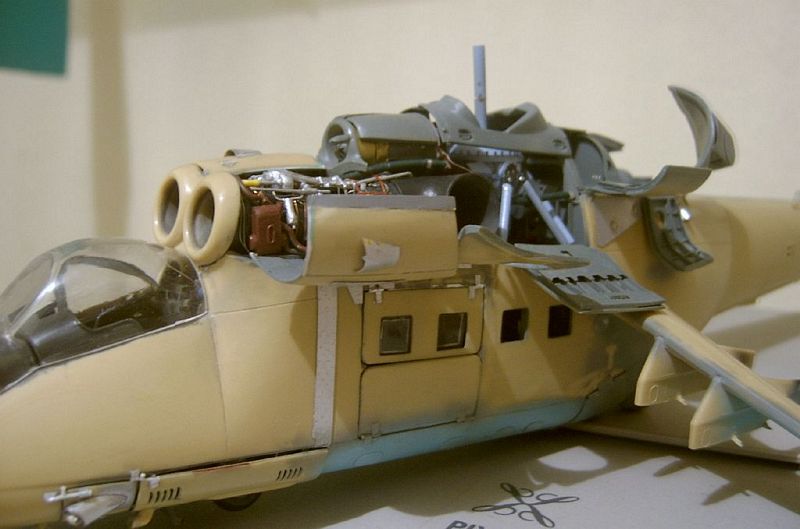

Agora uma sequência de fotos mostrando as portas e a representação do que elas já podem apresentar após abertas...



























Na sequência farei o módulo automático de controle hidráulico!

CONTINUA NA PRÓXIMA ETAPA...
