Monogram Bell UH-1B Huey 1/48
ITENS DA CABINE (PARTE 10): Uma das características do projeto do Huey são as portas de acesso para piloto e copiloto. Para a época do projeto, é natural vermos portas convencionais do tipo usadas em automóveis, com vidros basculantes não blindados, salientes maçanetas de abertura, puxador interno de porta, etc...
Curiosamente, o vidro principal não descia por completo, não havia manivela para bascular, um pequeno prendedor de giro segurava o vidro na altura desejada e uma alça presa ao vidro servia para elevar ou baixar o mesmo, atuando ainda como trava limite da altura...
Em caso de queda ou alguma situação de emergência que fosse preciso ejetar a porta, existia uma alça de destrava que, ao ser puxada, liberava a porta de seus mancais fazendo-a cair...
A maioria dos kits do Huey apresenta os vidros em conjuntos e simulando o aspecto de "baixados" (como vemos na maioria das fotos de Hueys atuando no Vietnam)...
Mas temos fotos que comprovam o vidro fechado...
E também fotos de esquadrões que preferiam atuar em aparelhos sem as portas...
As portas cortadas do kit apresentam erros no desenho. Foi necessário atuar com lixa para adequar o formato...
Usando o CorelDraw© faço o desenho da parte interna das portas, visando maior realismo...
Uma vez recortadas em alumínio e aplicadas na parte interna das portas, temos um conjunto de melhor percepção visual...
Com plástico de cartão de telefone público usado e massa putty, faço a parte lateral necessária para fixar de vez o nariz do kit e as portas...
Efetuo furos para incorporar as maçanetas...
As maçanetas são confeccionadas usando grampo de grampeador 26/6, porém só serão agregadas posteriormente...
Pretendo usar microdobradiças para fazer as portas atuarem como as portas reais, portanto, estudei as dobradiças reais para tentar fazer algo similar...

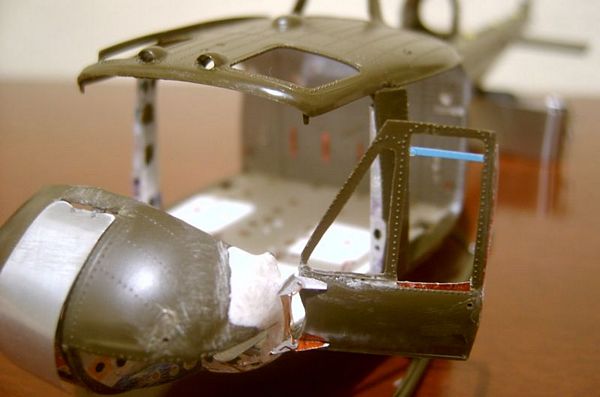

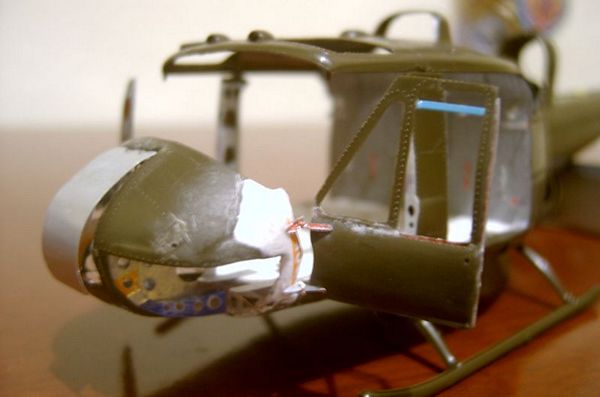

Testes de encaixe mostraram alguma similaridade e a necessidade de alinhamento...

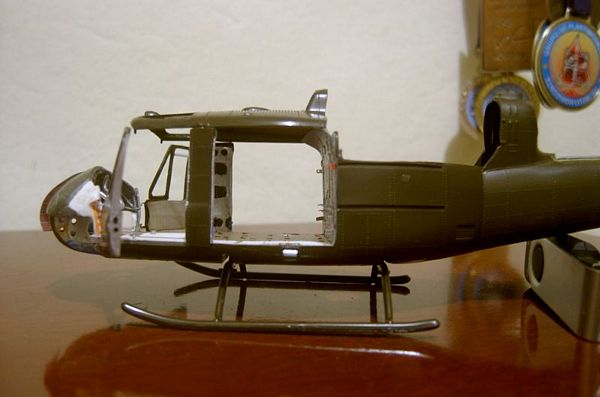

Após algumas correções básicas nas portas, efetuo sua fixação definitiva...

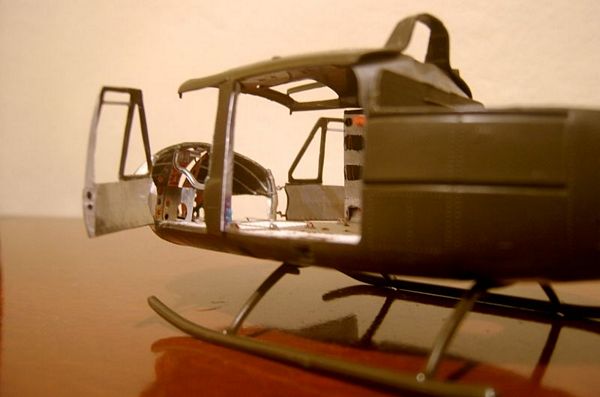

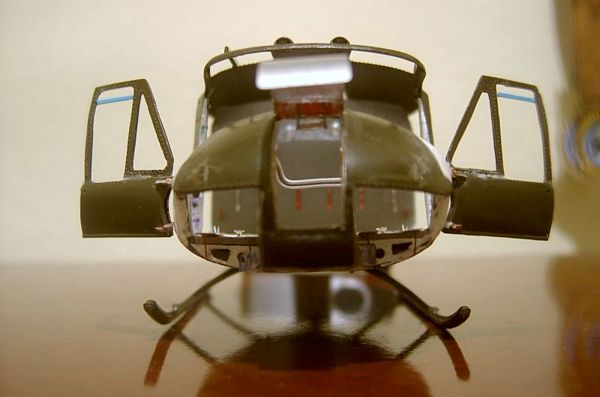

Lembrando que todas as portas serão móveis! CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768 |
