Monogram Bell UH-1B Huey 1/48

ITENS DA CABINE (PARTE 19):

Com a evolução da guerra, logicamente os EUA não deixariam de aplicar as novidades tecnológicas que vão surgindo para "ganhar" o conflito. A transformação do Huey em plataforma armada (ainda que considerado uma "adaptação" na versão "B") trouxe inovações técnicas voltadas para os armamentos incorporados. Uma dessas inovações foi a mira M60 com o sistema "Sight Reflex" ...


Trata-se de uma mira refletiva escamoteável para uso pelo piloto, interligada as armas montadas externamente no aparelho...


Considerada "ultramoderna" para helicópteros na época, era de fácil manejo e o piloto só precisava baixá-la para utilização...

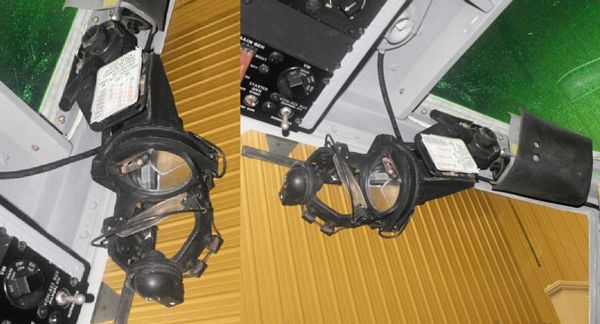

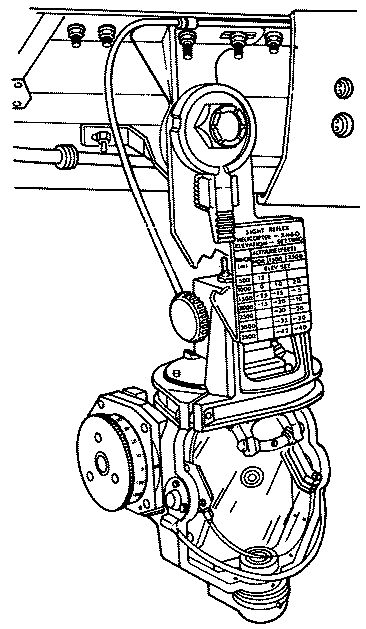

De posse de algumas fotos do sistema XM-60, preparei no CorelDraw© um esquema para construção em escala dessa pequena "maravilha"...





Esquema das peças feito no programa Corel Draw© e cortadas em chapa de alumínio...

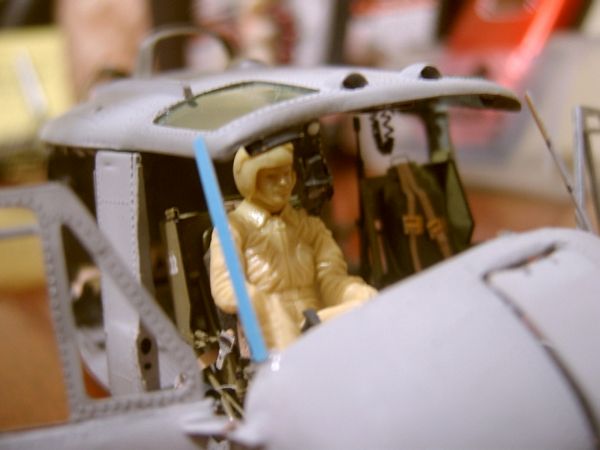

Através de um pequeno pino feito de sprue derretido, a mira M60 confeccionada na escala 1:48 ficou presa ao teto e igualmente escamoteável no modelo...

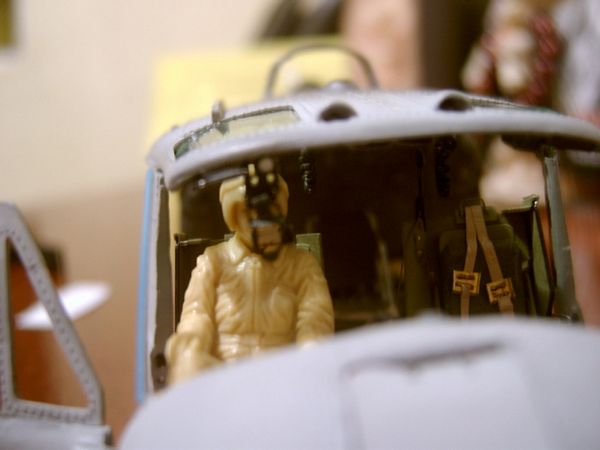

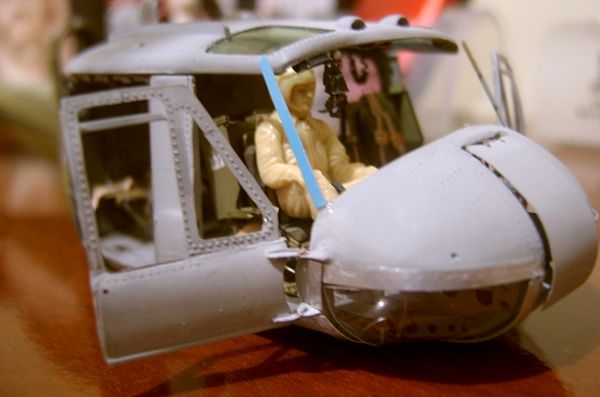

Reparem no meu "piloto de testes" o correto posicionamento da mira M60 e seu minúsculo refletor em plástico acetado transparente...


ITENS DA CABINE (PARTE 20) - PAINEL DE INSTRUMENTOS PRINCIPAL:

Sempre menciono que as referencias fotográficas do aparelho real são a melhor fonte de informação para o modelista. No caso deste modelo, não poderia ser diferente. O painel de instrumentos do Huey não é tão complexo, mas na versão "B" foge ao padrão de cor que usualmente nós modelistas estamos acostumados: O preto.

Em geral, a maioria dos painéis de instrumentos é retratado na cor preta (e algumas versões do Huey realmente o são), mas no caso dessa versão "B", a cor do painel de instrumentos é cinza!


Isso causa certa apreensão na hora de retratar o painel do modelo, ficando o "medo" de que o resultado não fique muito próximo ao real (nossos olhos contrastam melhor o branco no preto), mas não podia deixar de seguir as referências ou me omitir da questão.

Avaliando as fotos do interior do Huey na época do Vietnam (e de algumas aeronaves conservadas em museus), constatamos que a cor cinza realmente predominada no painel principal...





Nos testes anteriores, eu havia usado a impressão laser em papel comum, onde o resultado a princípio atendia ao propósito...


Testes com o painel de instrumentos impresso em papel comum acrescido com detalhes em alto relevo...

Entretanto, optar pelo desenho vetorial com impressão colorida de alta resolução em papel decalque foi de um resultado bem superior para a escala 1/48...

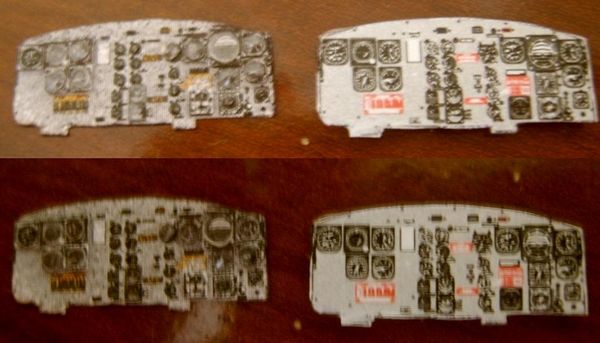

Imagem comparativa entre as impressões...

Como dito anteriormente, o painel de instrumentos do Huey é simples. Trata-se de uma placa metálica com os instrumentos parafusados por trás, sem nenhuma "parede corta-fogo" entre o painel e o bico do aparelho, a não ser as mesas para aviônicos...


O detalhe mostra a parte de traz do painel de instrumentos do Huey...

Para retratar corretamente o painel do modelo, recorto a silhueta do painel no plástico de cartão de telefone público e aplico tinta cinza 25% em ambas as faces da peça. Um desenho no mesmo tamanho traz impresso os instrumentos de forma espelhada, ou seja, "ao contrário" do desenho do painel, para a devida marcação do posicionamento dos instrumentos, com o auxílio de uma caneta de ponta porosa...


Um pequeno furo em cada círculo desenhado na matriz em papel é o responsável por transpassar a tinta da caneta na peça plástica, tornando possível centralizar o bojo dos instrumentos ao colá-los...

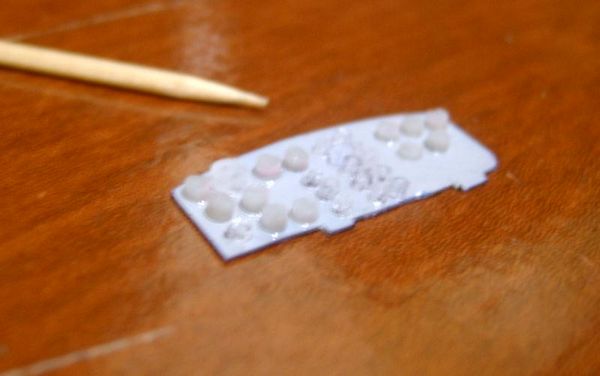

Usando cabos de silicone e cargas de caneta esferográfica vazias em várias bitolas, corto pequenos cilindros para colar nos pontos marcados pela caneta, obtendo a simulação da parte traseira do painel de instrumentos...



A parte traseira do painel de instrumentos recebe ainda sua "fiação" confeccionada com cabos elétricos desmanchados, colados um a um em cada saída...


Fiação que compõem a parte posterior do painel de instrumentos do modelo. Na foto ainda falta pintá-los...

A parte frontal do painel recebe o decalque colorido e a sobreposição de painéis para criar o efeito visual de relevo de alguns instrumentos. O resultado do painel com sua cobertura pode ser visto nas próximas fotos...

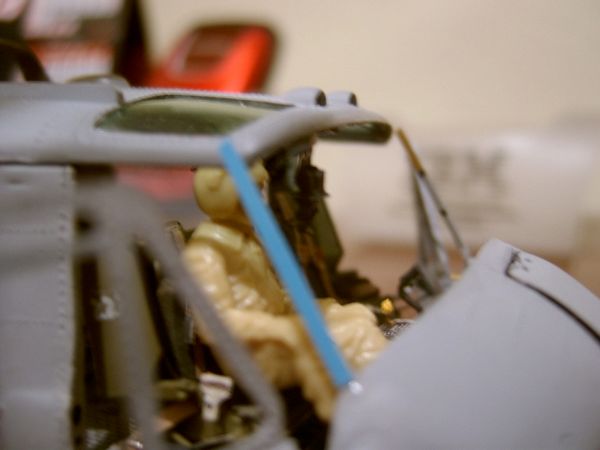

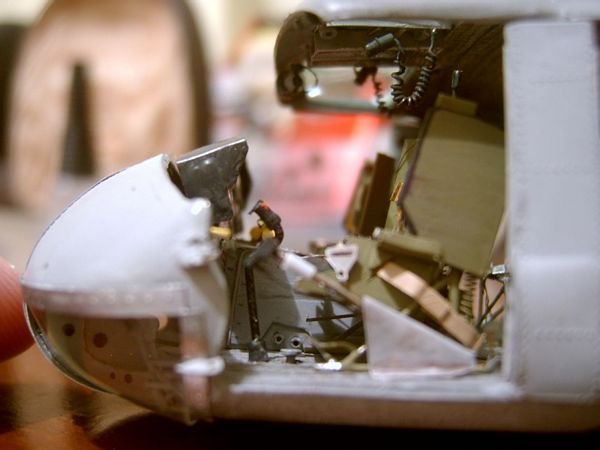

Conjunto frontal do painel de instrumentos principal já no lugar. Reparem também a mira M60 recolhida...

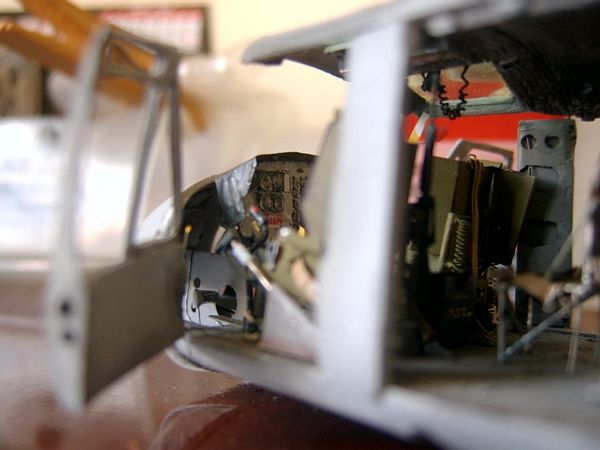

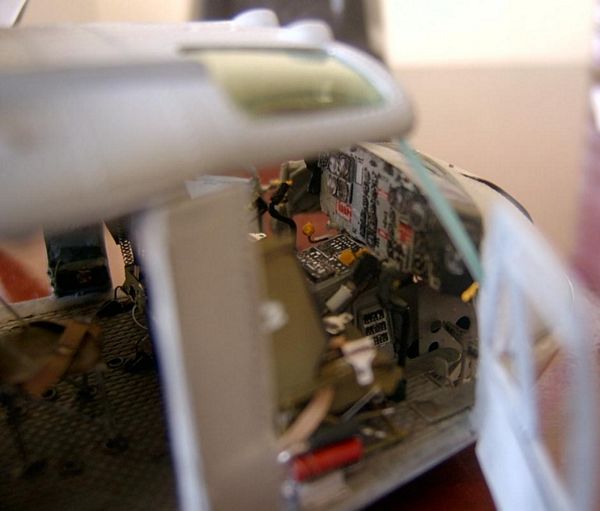

O correto posicionamento da cobertura do painel também deu trabalho, mas acredito que tenha ficado bom...

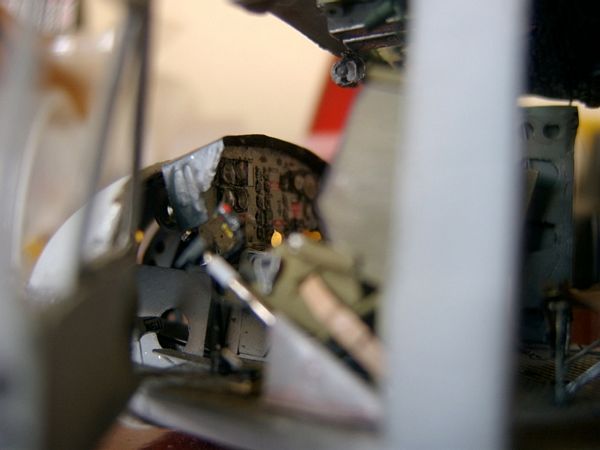

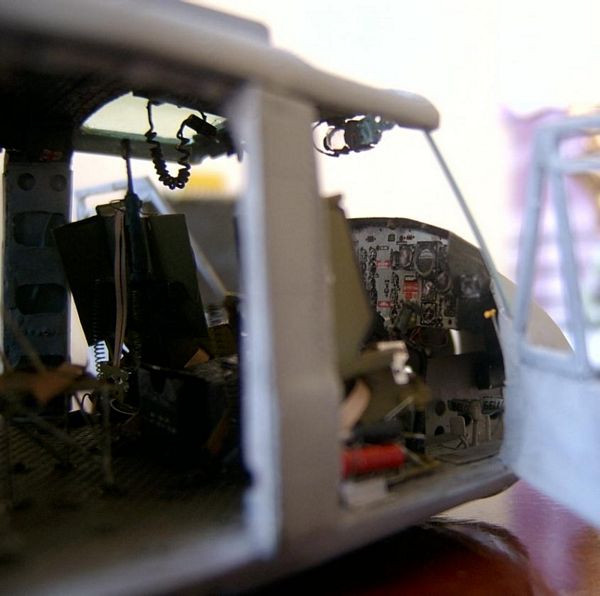

O resultado até então fica bem próximo ao objetivo de se parecer com o aparelho real...




CONTINUA NA PRÓXIMA ETAPA...
