COMPOSIÇÃO INTERNA (PARTE 05):

Um dos pontos positivos que contaram para que a Hughes ganhasse a concorrência para o helicóptero de observação leve foi seu pequeno tamanho aliado a capacidade de levar dois passageiros em assentos removíveis (expansível para 04 soldados completamente armados)...

A estrutura destes assentos era feita de tubos de metal soldados cujo uma lona moldava o encosto e assento...

Tal estrutura conta com articulações que permitem ao banco dobrar sem ser efetivamente removível (embora a remoção também seja perfeitamente viável)...

Com isso, a versatilidade deste aparato era grande ao ponto de não atrapalhar no transporte de feridos (pois era reclinável)...

O kit apresenta peças para o assento traseiro que refletem pouco a realidade de uma versão usada na Guerra do Vietnam, por isso decidi recriar os assentos adequadamente a versão pretendida...

Baseado em fotos do aparelho real, obtive referências para criar os desenhos dos assentos mais adequadamente...

Depois de desenhados no CorelDraw11© já na escala correta, parti para os testes em papel...

Terminados os ajustes, é hora de criar as peças definitivas...

Sempre observando as fotos do modelo real para ajustes...

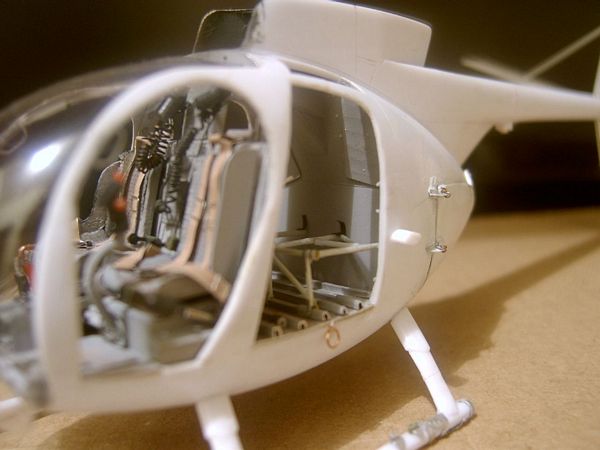

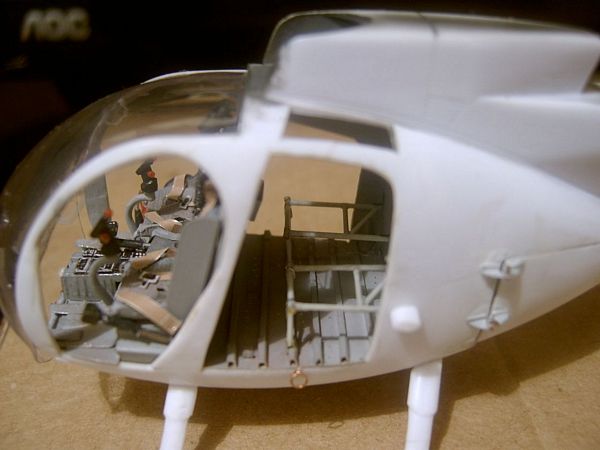

Observem que a funcionalidade de dobra dos assentos foi retratada igualmente no modelo em escala...

Com o revestimento da estrutura usando chapa de alumínio de achocolatados e pintura, obtenho um resultado satisfatório...

O próximo passo é confeccionar os cintos de segurança, baseados nas referências encontradas nas fotos...

Desenhos prontos...

Cortados, pintados e devidamente montados, aguardam futura inserção no modelo...

Mas ainda não é o momento de fixá-los! Nas próximas fases veremos o motivo!

CONTINUA NA PRÓXIMA ETAPA...
