Revell Mil Mi24 Hind-D 1/48

CABINE (PARTE 10):

Este capítulo contém um ponto importante: "AJUSTES" ...

Sempre estou em constante pesquisa sobre o aparelho que monto e estudo muito outras montagens feitas por plastimodelistas nacionais e internacionais. O objetivo disso é aprender com os erros e acertos de todos que já montaram o mesmo kit.

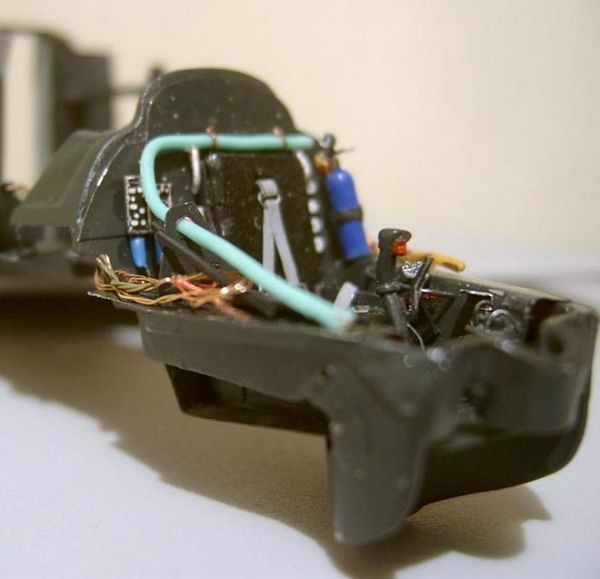

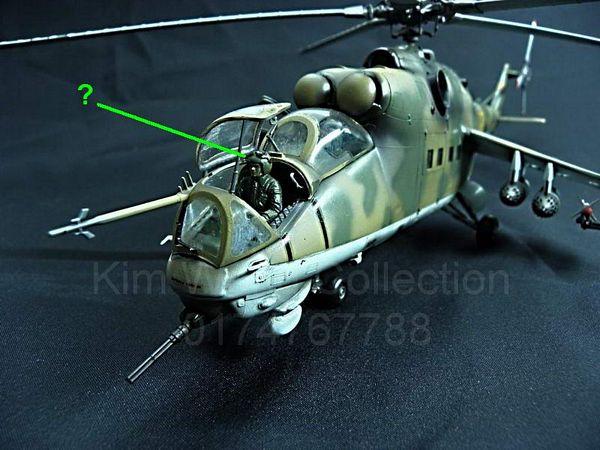

Recentemente me deparei com a foto abaixo e pensei: "Porque o boneco do artilheiro deste trabalho está acima do fechamento da cabine"?


Pesquisando um pouco mais, descobri que alguns modelistas perceberam que vários kits do HIND, por melhor que fossem, mantinham a altura do piso da cabine do artilheiro bem acima do que deveria ser (isso em kits de várias escalas).

Com isso, alguns corajosos modelistas chegaram à conclusão de que era necessário corrigir o detalhe aplicando um alongamento na profundidade do piso da cabine. Esse procedimento com certeza melhora o realismo do kit...


Exemplo de um rebaixamento de piso da cabine do artilheiro feito em um kit do HIND na escala 1/35...


Visão do ótimo resultado obtido pelo modelista que optou por rebaixar o piso da cabine do artilheiro...

Neste kit Revell (Monogram) o piso na altura incorreta faz com que o boneco do artilheiro não se encaixe direito e que exija algum "malabarismo" por parte do modelista para fechá-lo no lugar (notei que se esse kit for montado OOB, o artilheiro ficaria muito inclinado na cadeira e praticamente encosta-se à capota e geralmente tem que ser colado/encaixado antes de se colar a transparência principal).

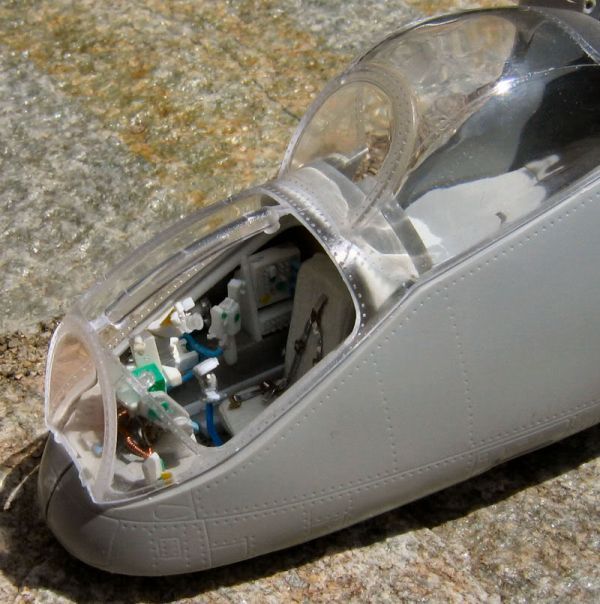

Não que eu vá acrescentar figuras nessa montagem, mas observando meu próprio trabalho, percebi que incorri no mesmo erro e que deveria corrigir logo, antes de fechar a fuselagem...

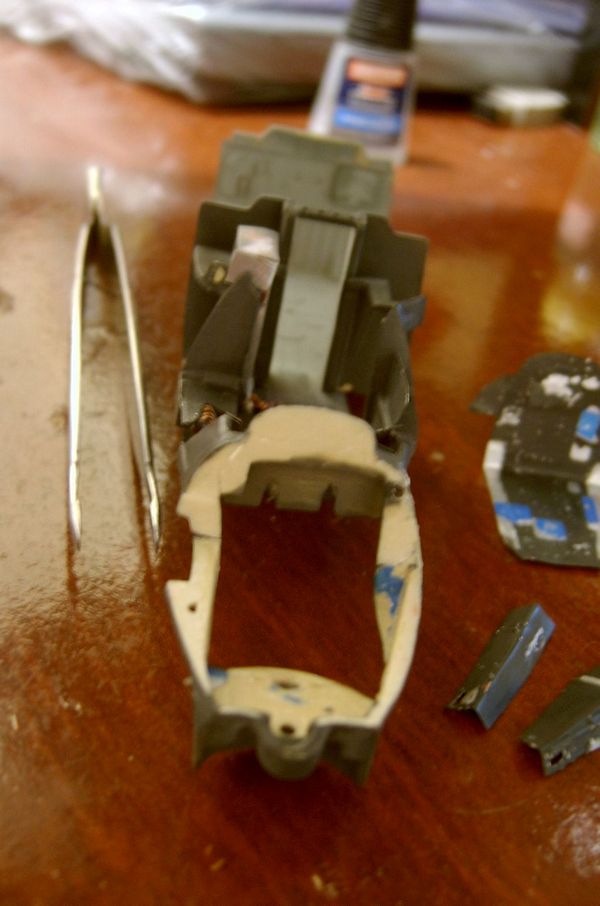

Procedi com a desmontagem dos componentes para iniciar a correção (tenha sempre em mente que se for possível corrigir, FAÇA-O! para não ficar se lamentando depois!)...



Primeiramente, corrigi no computador as peças anteriormente desenhadas para aprofundar o cockpit dianteiro de forma a deixar o tripulante sentado de acordo com o aparelho real ...


Nas fotos abaixo, vocês perceberão que o tripulante realmente fica alojado num piso mais baixo...

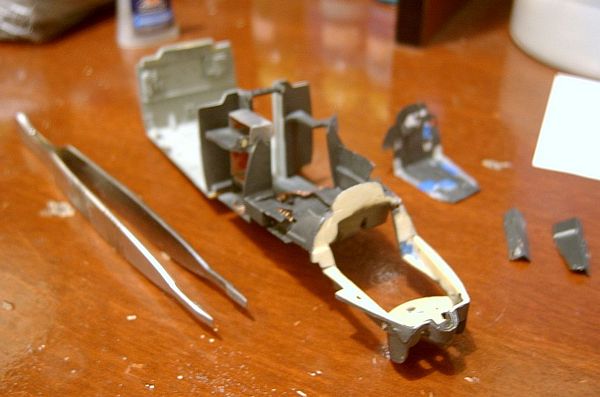

A correção é básica: primeiro os testes com as peças recortadas em papel comum...

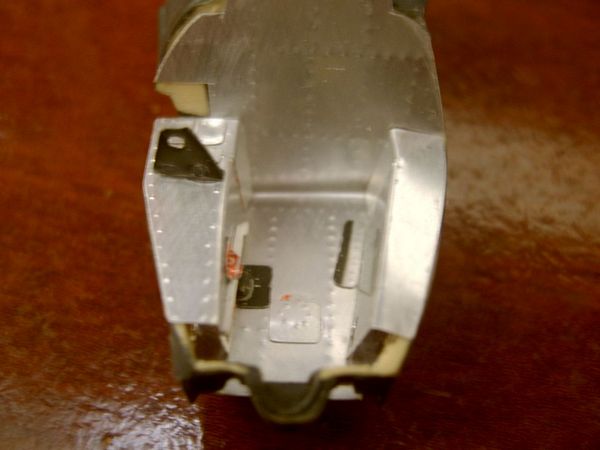

Para posteriormente cortar em alumínio de latinhas e colar...

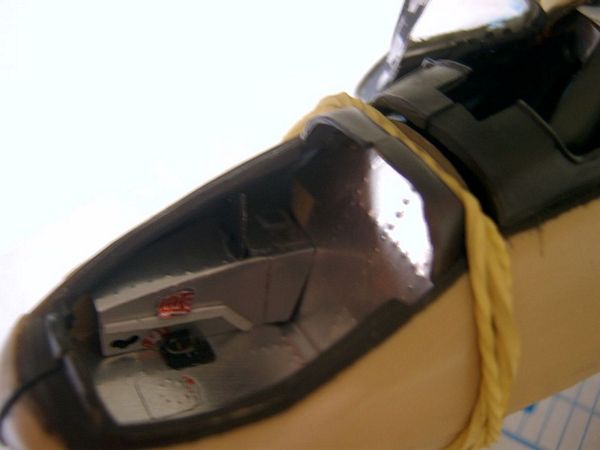

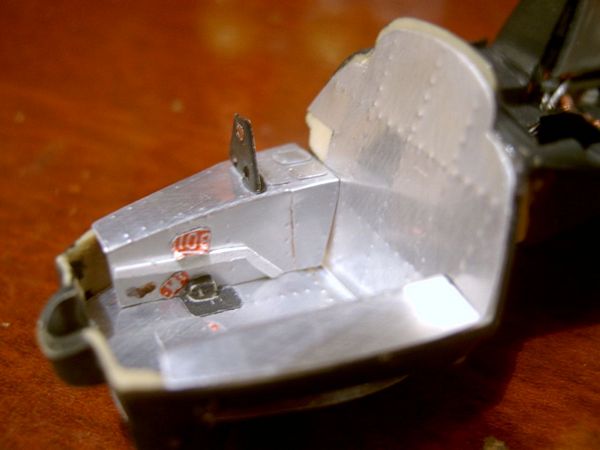

E efetuar os testes de encaixe dentro das metades da fuselagem...

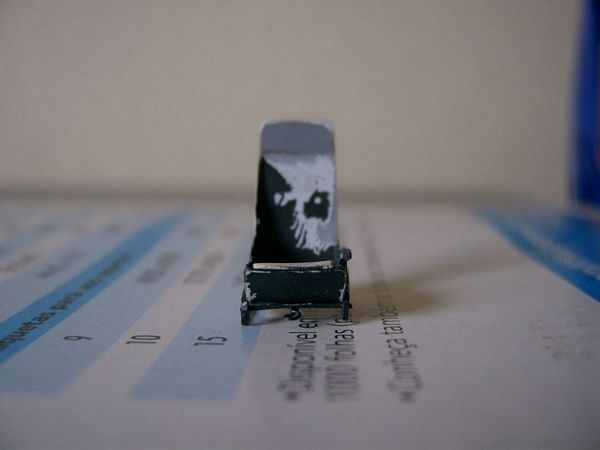

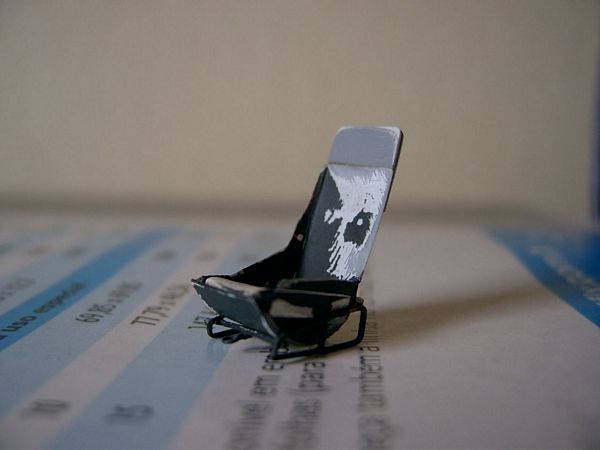

O assento do artilheiro também teve que ser levemente modificado para adequar à correção...

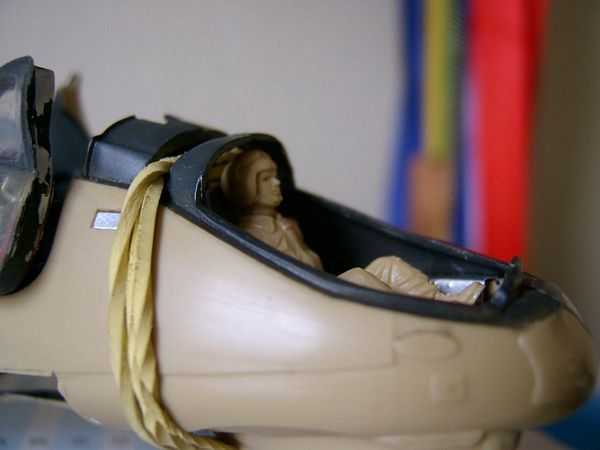

E usando meu "piloto de testes", observo que o resultado melhorou muito...

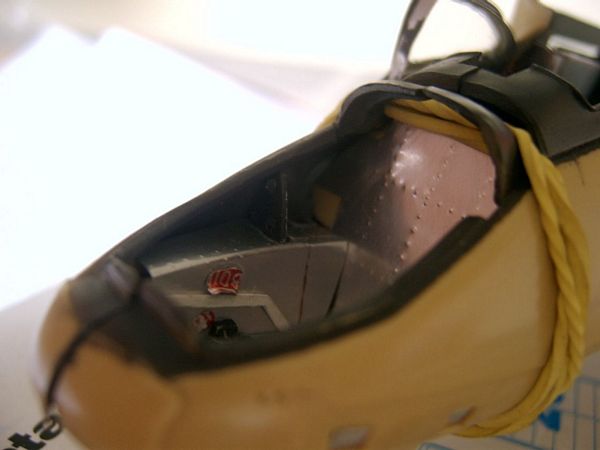

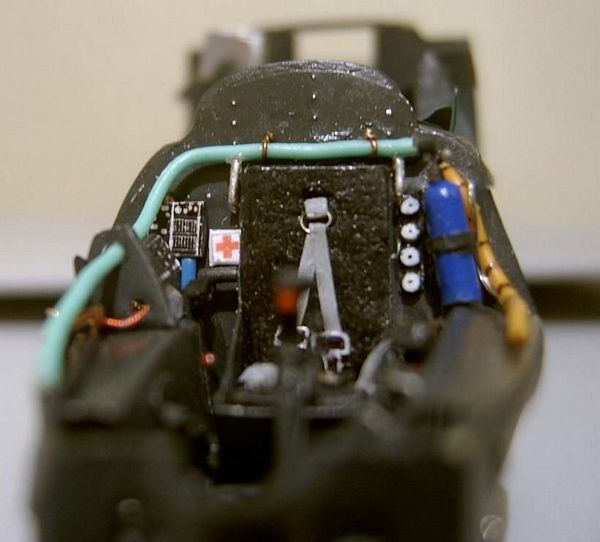

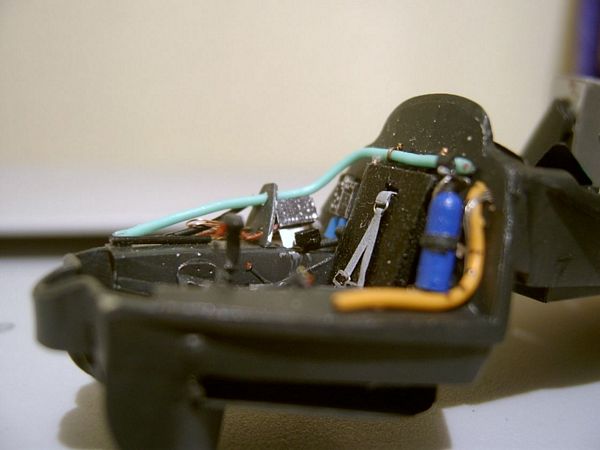

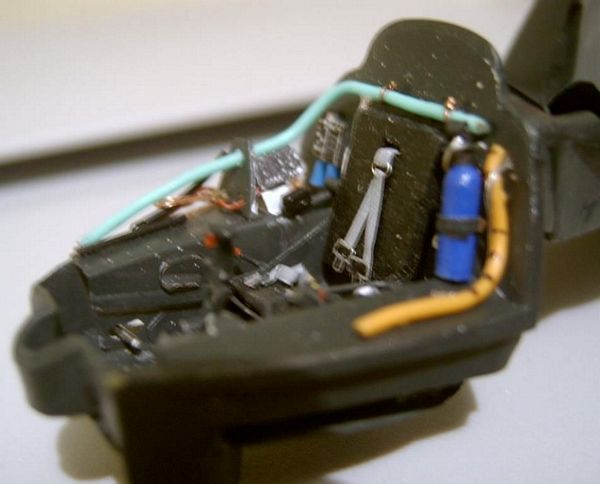

Detalhando mais e pintando os componentes, acredito que tenha ficado bom o resultado do "Ajuste" aplicado neste capítulo...






CONTINUA NA PRÓXIMA ETAPA...
