Revell Mil Mi24 Hind-D 1/48

AVI&OCIRC;NICOS (PARTE 01):
Qualquer admirador deste enigmático helicóptero de ataque e assalto não deixa de observar sua silhueta agressiva e dissimétrica. Um dos exemplos destacantes dessa dissimetria é uma pequena protuberância oval (quase em forma de lágrima) que vigora na parte frontal da fuselagem, bem no lado esquerdo dessa...


Olhando tal peça mais de perto, percebe-se a presença de um degrau de acesso para a cabine do artilheiro...

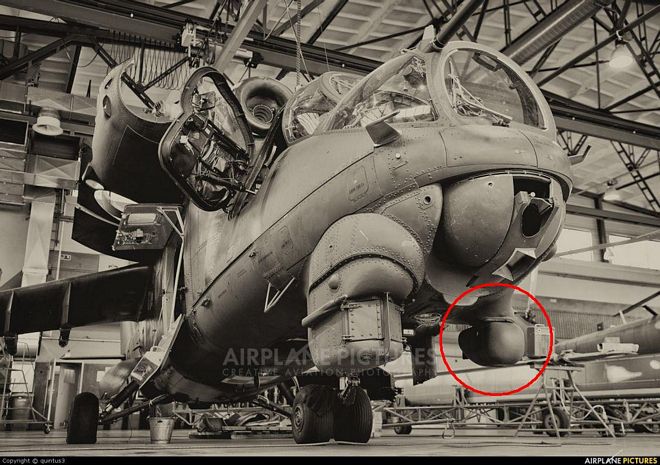

Essa enigmática peça trata-se de uma antena de orientação de mísseis alojada em uma pequena carenagem giratória sob o lado esquerdo do nariz que também compõe o sistema de mira periscópica "Raduga" (que já comentei em etapas anteriores)...


Posteriormente foi substituída por outro modelo de nome "Raduga-Sh" (Sh de "Shturm") um pouco mais volumosa e com o degrau de acesso (antes separado) agora vinculado...

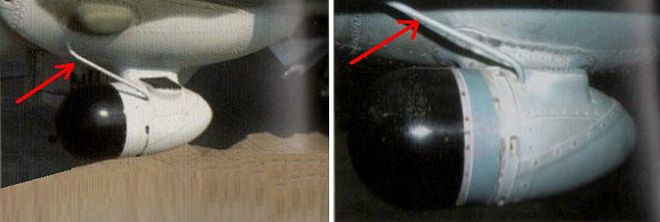

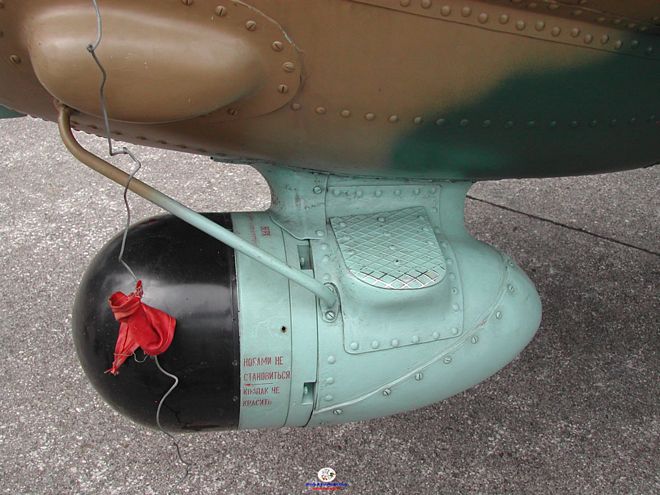

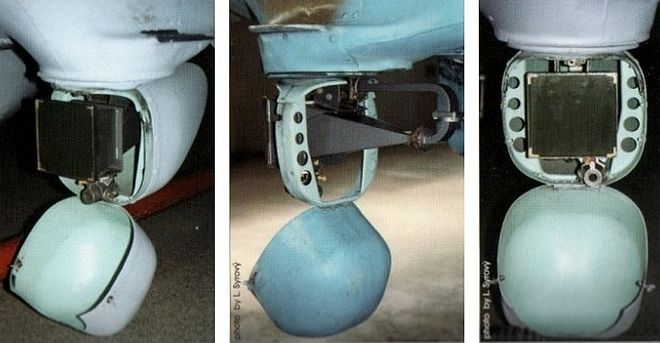

Esta antena foi abrigada dentro de uma carenagem em forma de gota, fixa a um painel dielétrico preto na frente. Curiosamente, parte de sua fiação fica externa, protegida por uma tubulação metálica...


Por essa carenagem, é possível distinguir definitivamente um Mi-24V (e versões posteriores)de um Mi-24D...

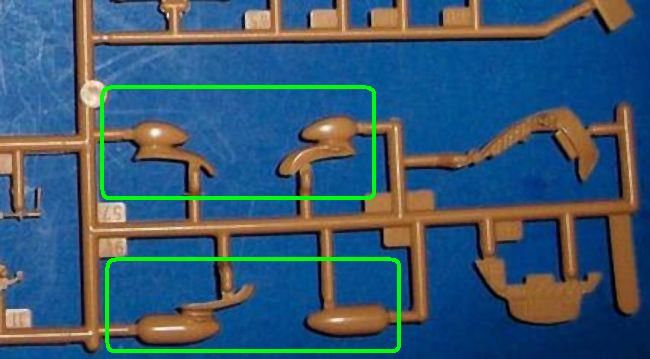

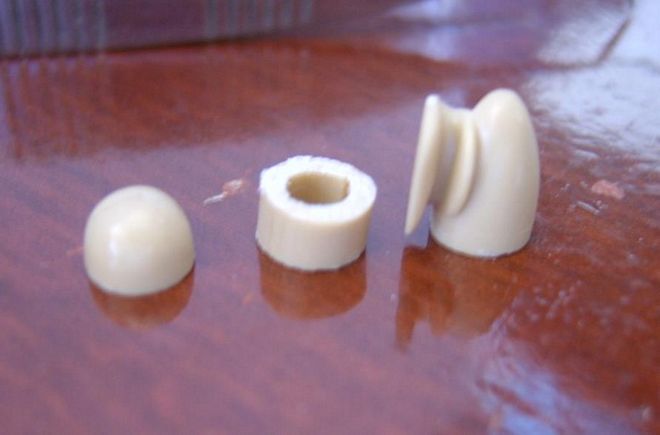

No kit Revell/Monogram são apresentadas as duas opções de carenagem, ambas presas a um complemento superior da fuselagem sob o nariz...


Como estou montando uma versão Mi-24P (ou HIND "F"), optei pela carenagem "Raduga-Sh"...


Entretanto, se comparar visualmente uma foto da carenagem real com a peça do kit, nota-se que a peça do kit é bem mais comprida que deveria...

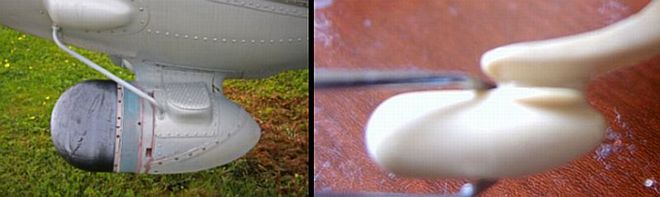

Comparação do conjunto real com o conjunto apresentado pelo kit que, curiosamente, é mais comprido que o normal...

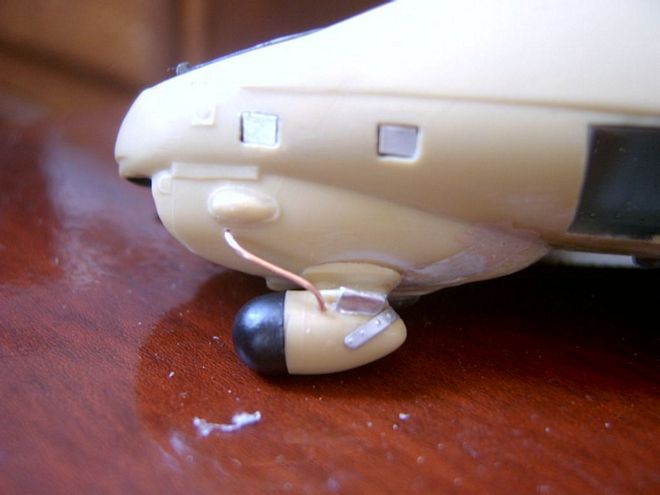

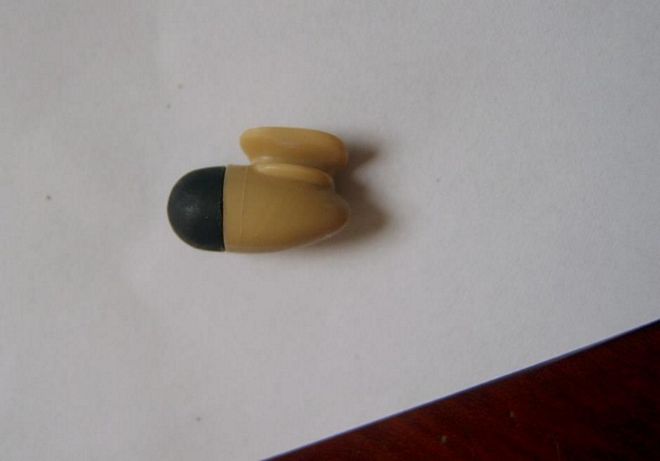

Isso me obrigou a modificá-la de forma que ficasse mais parecida com a peça real...

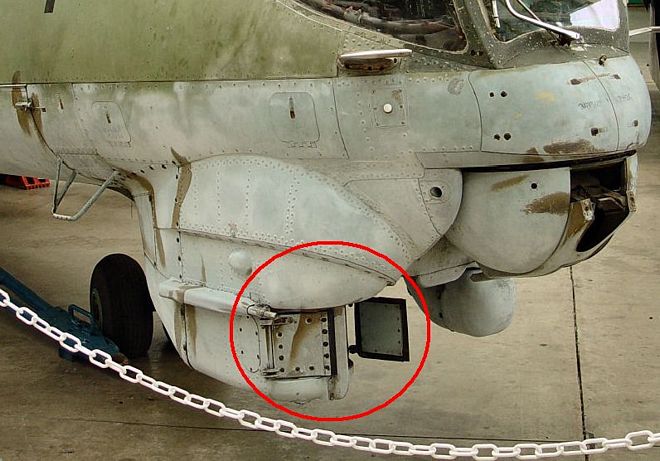

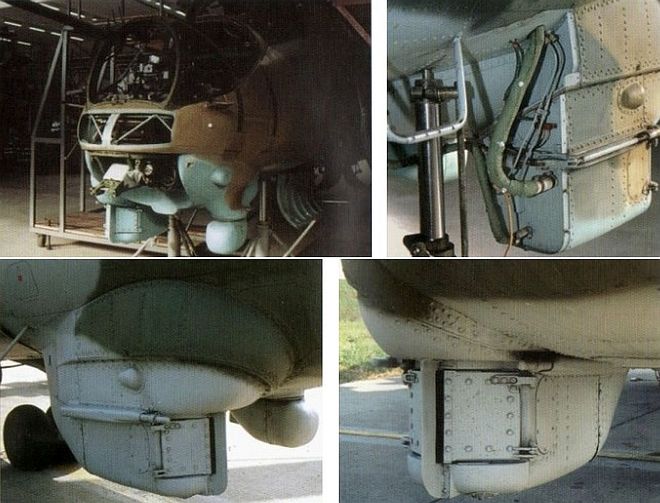

O HIND também possui outra carenagem localizada na parte inferior direita do nariz que abriga o pod de avistamento electro-óptico KPS-53A (apontador e sistema de aquisição de alvos)...


Desmontado, trata-se de uma carenagem semi-blindada para suportar pequenos danos de batalha e proteger a tubulação e sistemas das intempéries características de ambientes hostis...


Duas pequenas portas de metal protegem as janelas dos óticos quando estes não estão em uso...


Este sistema evoluiu para o "Raduga F" semi-automático que curiosamente, além das portas protetoras de metal, possui outras duas portas complementares com janelas de vidro frontais que opcionalmente se abrem para atenuar as situações de embaçamento/congelamento que por vezes atrapalhavam o desempenho do equipamento...

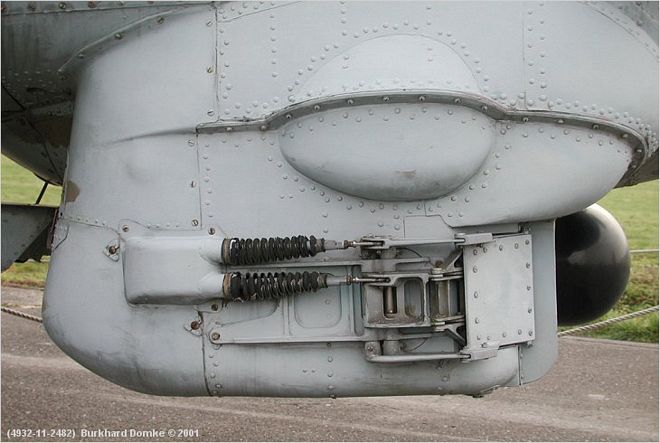

Na foto acima notem as quatro portas presentes no sistema evoluído. As portas 1 e 2 abrem-se por um atuador e as portas 3 e 4 abrem-se por outro atuador do tipo solenoide...

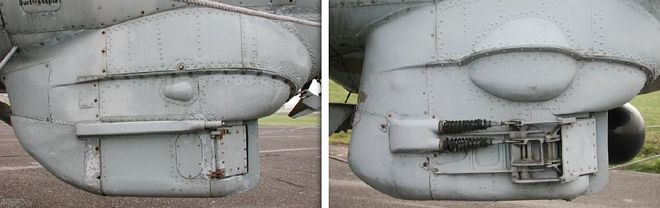

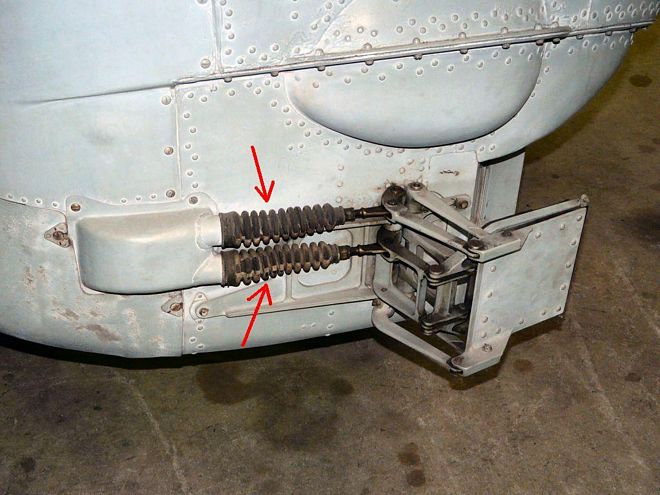

Lateralmente é possível ver os atuadores separados (existem 02 de cada lado)...

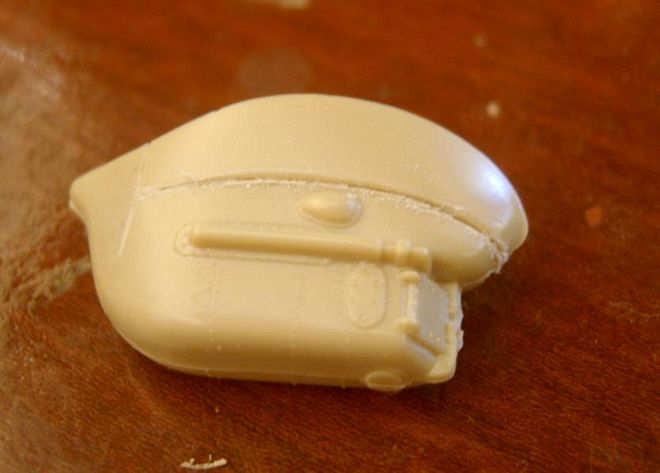

O kit Revell/Monogram apresenta essa carenagem somente para a versão "Hind D"...


E preciso modificá-lo para atender a versão "Hind F" (a da foto abaixo)...


Se comparar a peça através de fotos, verá muitas diferenças a serem corrigidas/acrescidas, fato que me levou a pesquisar o movimento das portas protetoras e desenvolver suas peças para que se movimentem como no aparelho real...


Comparativo dos dois modelos de carenagem do podde avistamento electro-óptico KPS-53A. Notem as grandes diferenças entre ambos...

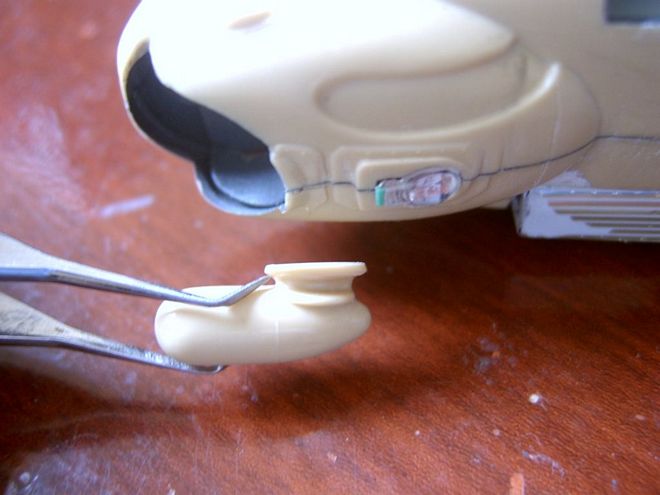

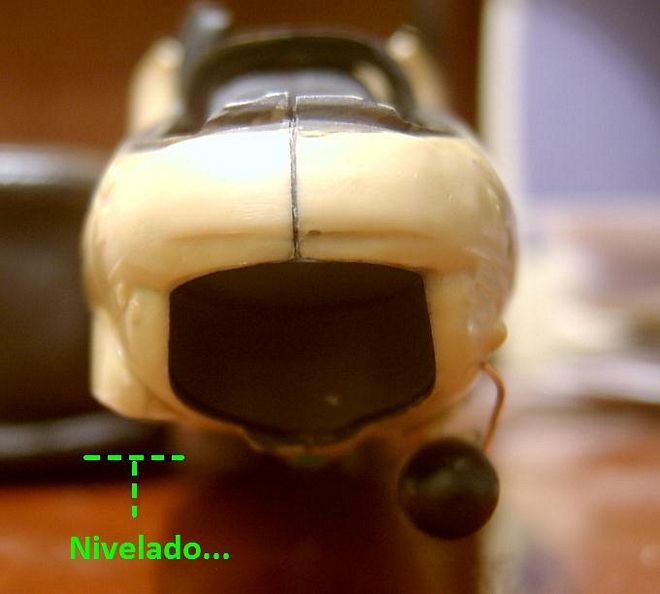

A primeira coisa a se fazer é remover parte da carenagem superior e fixá-la na fuselagem sob o nariz...




O objetivo é nivelar a peça para trabalhar tranquilamente com a outra parte sem ter que se preocupar com encaixes complexos no kit...

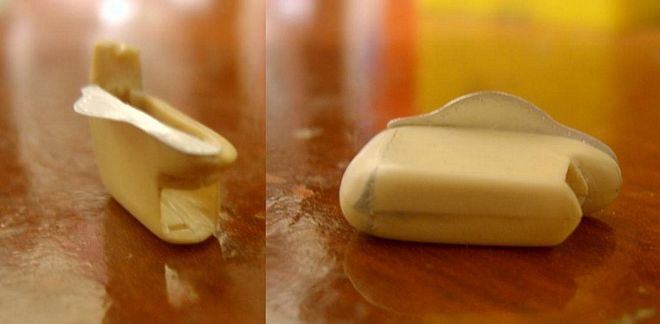

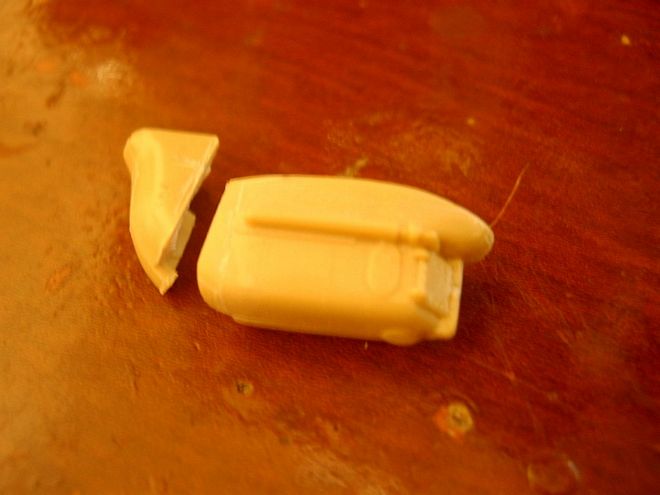

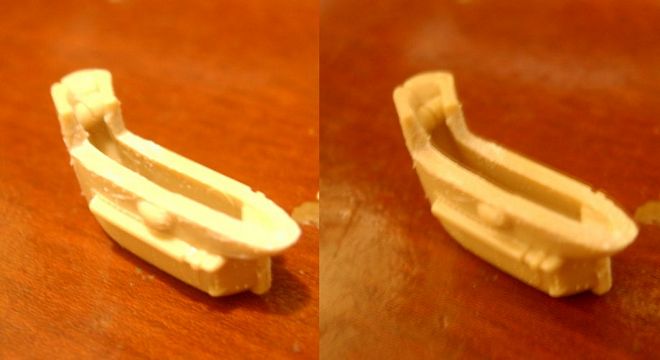

As fotos abaixo mostram o que sobrou da peça...



Um novo corte é feito para correção da parte traseira da peça...

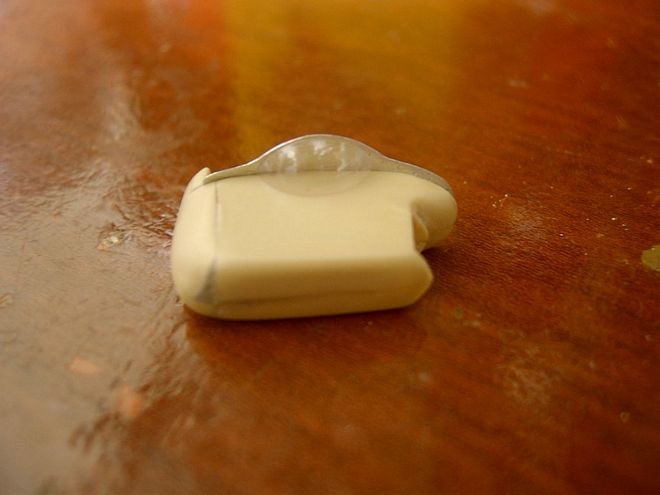

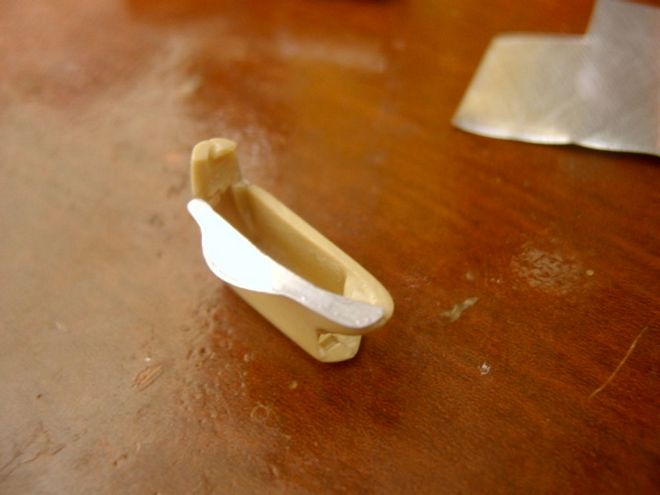

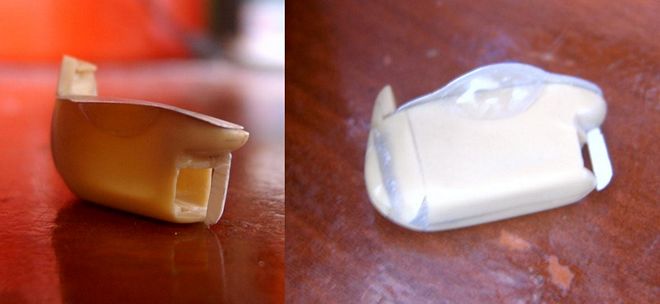

O interior é desbastado e uso uma pequena chapa de alumínio para criar o efeito da junta curva que existe no conjunto real...

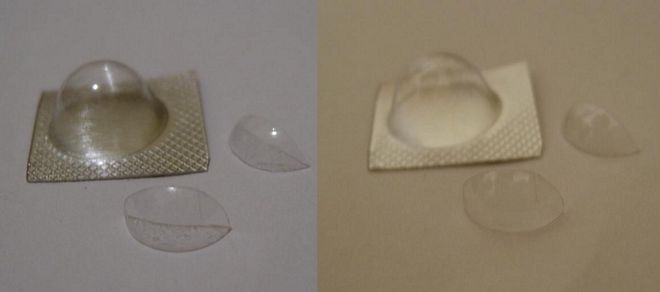

Para a saliente cúpula lateral presente nessa versão de dispositivo, usei cartelas de comprimido para simular seu formato...

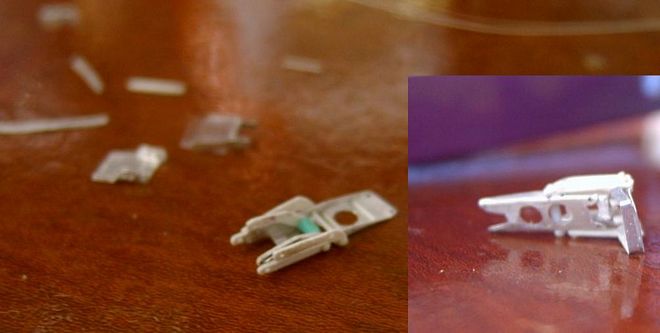

Corto as peças complementares em plastcard e chapas de alumínio...

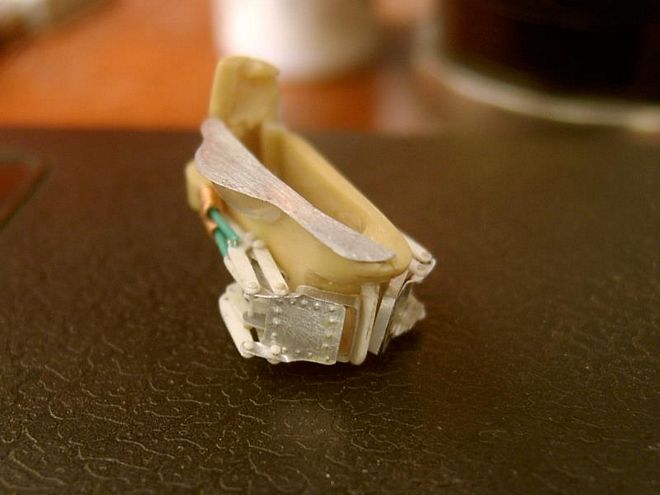

Vou agregando as peças aos poucos...

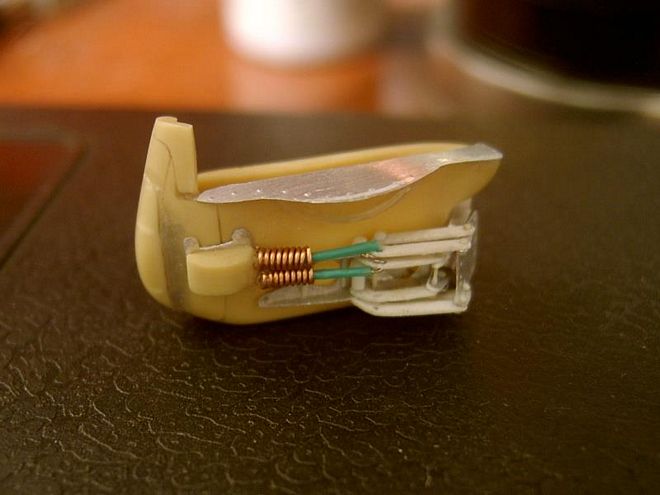

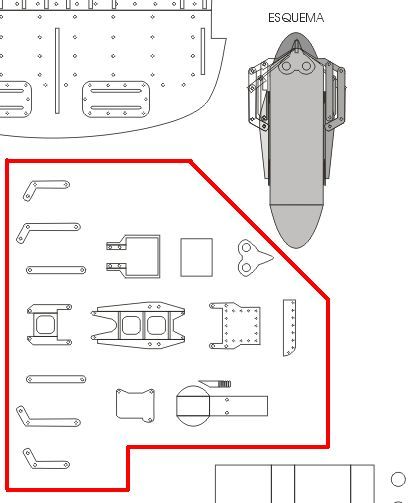

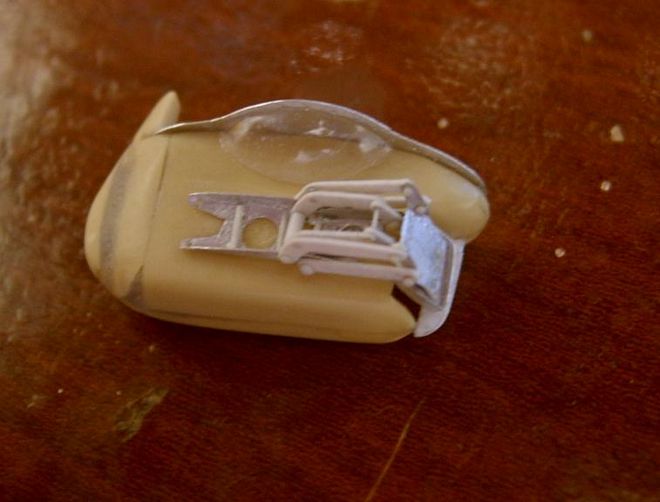

O complexo conjunto móvel das quatro portas é preparado (levou dias para ficar pronto: são dois conjuntos; um para dada lado da peça)...

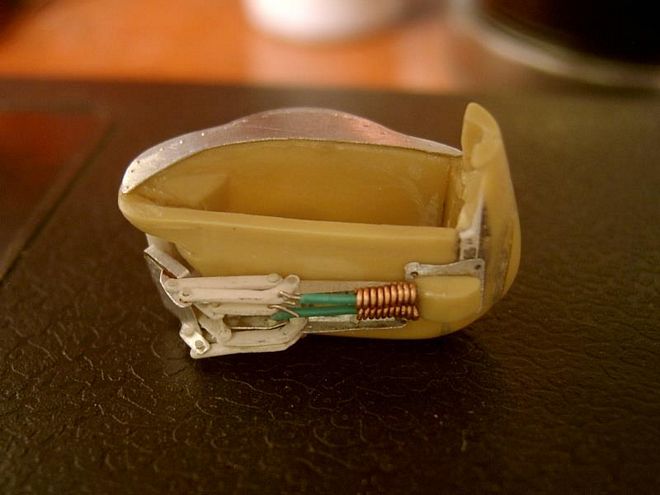

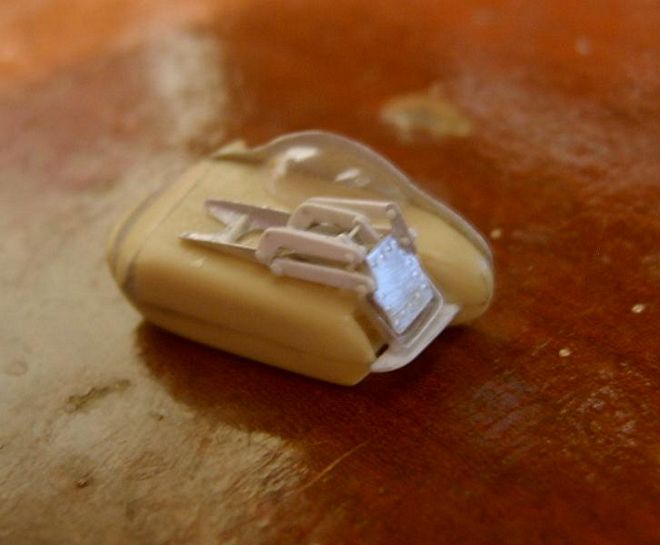

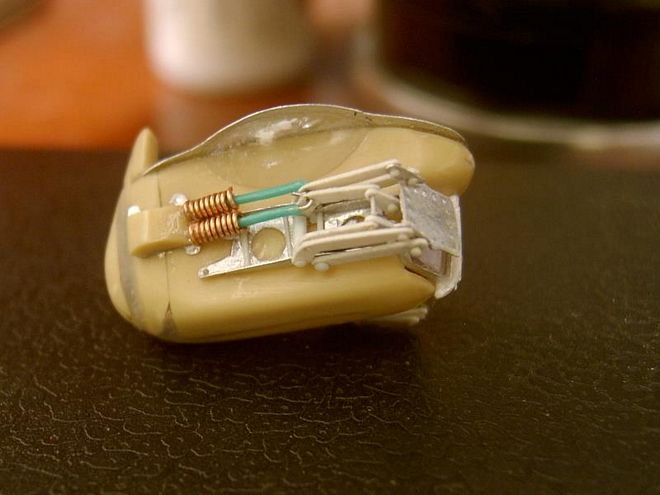

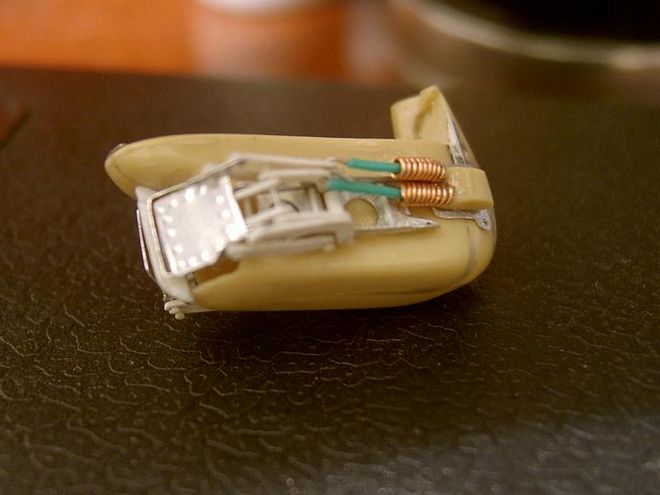

E finalmente o resultado externo final (totalmente móvel como é no aparelho real)...








CONTINUA NA PRÓXIMA ETAPA...
