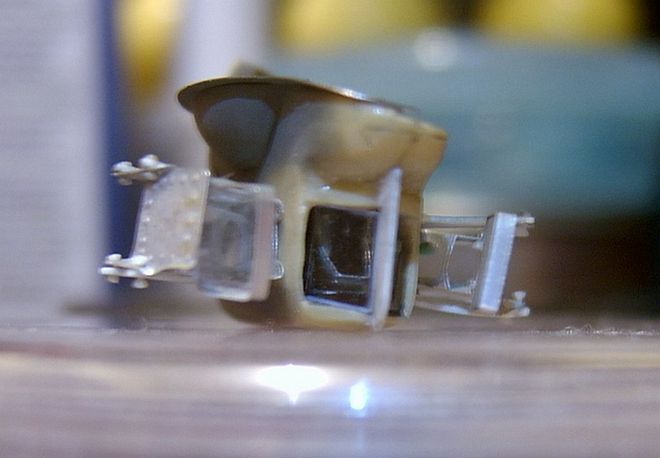

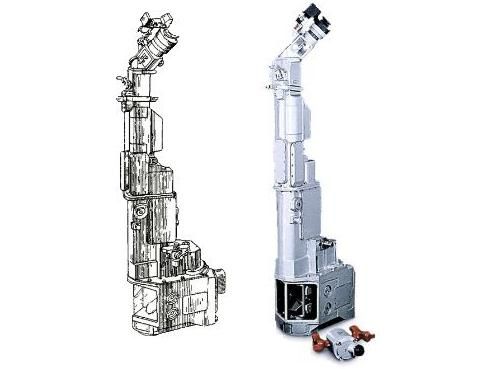

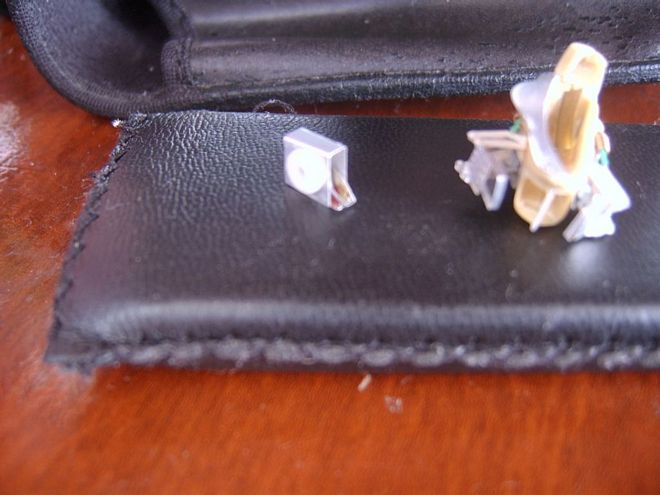

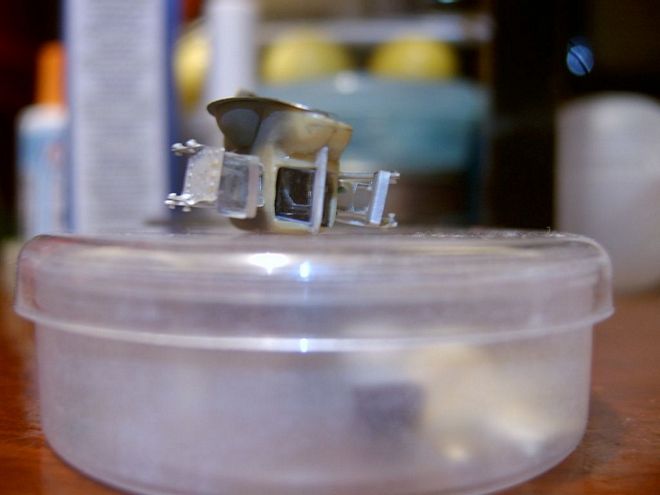

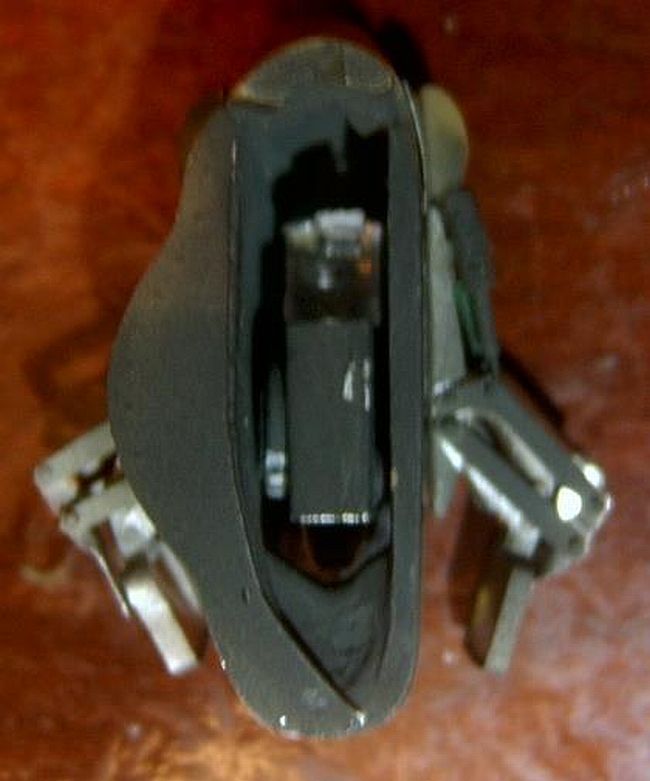

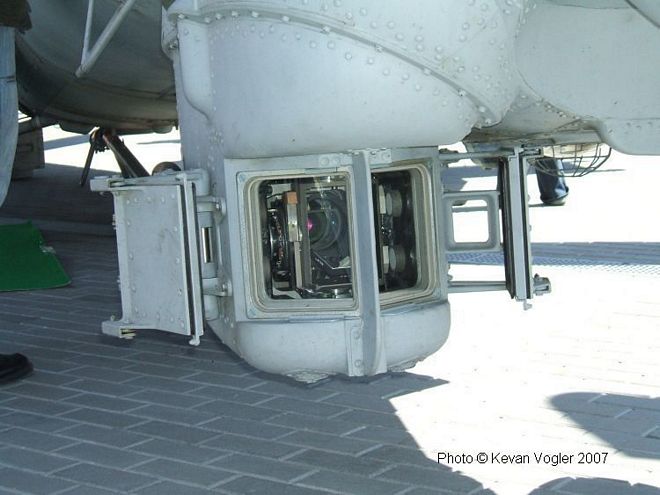

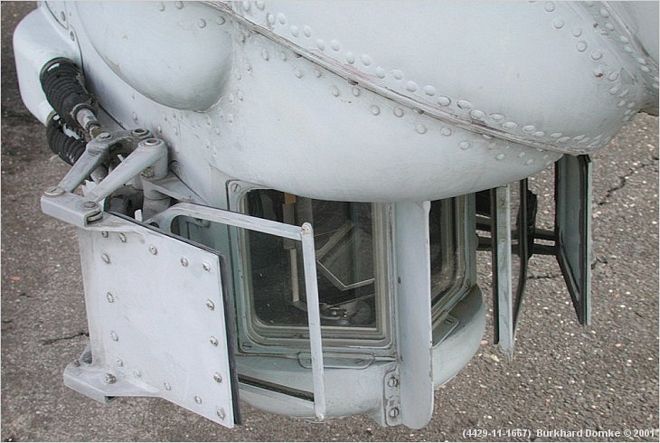

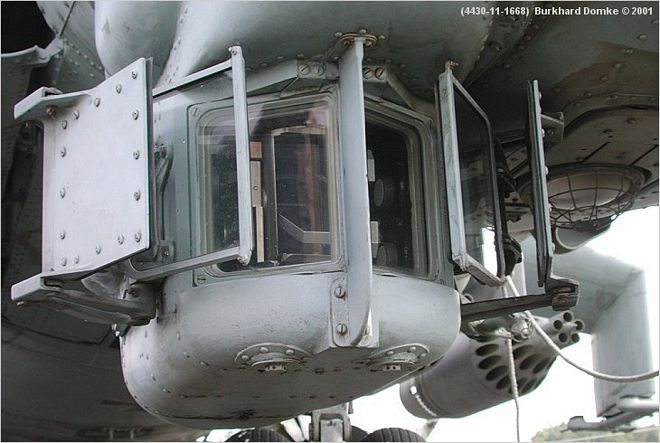

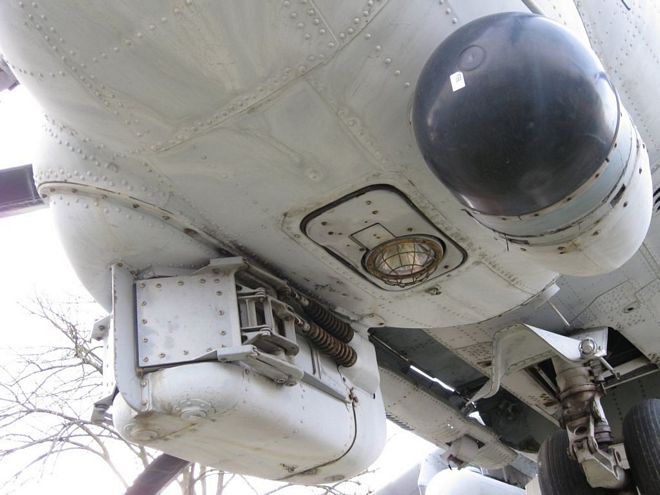

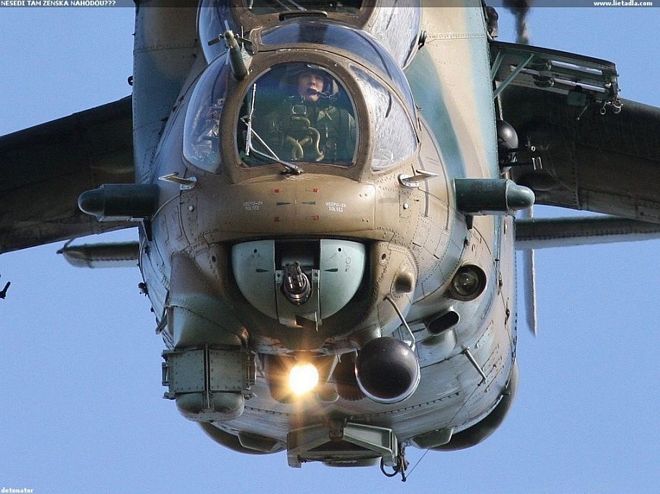

Revell Mil Mi24 Hind-D 1/48 AVIÔNICOS (PARTE 02): Na etapa anterior vimos uma melhoria da peça do kit referente ao sistema "Raduga F" incorporando as portas protetoras de metal e as portas complementares com janelas de vidro frontais numa configuração móvel para serem exibidas abertas ou fechadas no modelo... Antes de fixá-lo à fuselagem do modelo, precisava garantir que, uma vez abertas as portas do sistema "Raduga F", estas apresentariam os componentes internos visíveis pela parte transparente, pois seria desagradável ao observador ver tudo detalhado por fora e observar um "oco" por dentro. Fotos observadas deste sistema no aparelho original mostram claramente detalhes de lentes e compensadores de movimento giroscópico do sistema de mira... Diversos detalhes internos do sistema de mira "Raduga F"... Estudando o mecanismo completo, precisei desenvolver apenas a parte de baixo do equipamento, onde uma pequena "caixa" com uma lente e um pêndulo compensador em forma de "U" foi suficiente para compor o detalhe (desculpem a qualidade das fotos... realmente é tudo muito pequeno e tem hora que é difícil fotografar de madrugada esses pequenos detalhes)... Apliquei um fundo preto para equalizar e finalmente fixei o conjunto à fuselagem... MECÂNICA (PARTE 04): Seguindo os desígnios de iluminação previamente estudados para compor essa montagem, fechei as semi-asas com micro leds e respectiva fiação padrão... Como sou "fraco" em eletrônica, recorri a um amigo do trabalho que gentilmente fez o circuito de pisca para as lâmpadas e faróis que usarei no modelo (Meu muito obrigado ao Amigo Willer L.Ribeiro - mais conhecido como "Bin Laden" - pelo apoio técnico)... Essa parte de circuito é para carregar uma bateria de 3.7 V que ficará interna ao modelo com um terminal estratégico disponibilizado bem onde fica a bateria do HIND para que eu possa plugar o carregador quando necessário... Local onde fica a bateria real do Hind o qual usarei para fixar o ponto de carregamento da bateria do modelo (essa tática visa não ferir a estética do modelo estático)... O farol de pouso do HIND fica na frente (abaixo da cabine do artilheiro)... Este farol é escamoteável, podendo o piloto optar por mantê-lo ativo independente de estar voando ou em terra... E algumas versões do HIND possuem um holofote de inspeção com uma luz poderosa para atuar à noite... Ambos esses detalhes foram retratados no modelo usando leds como fonte de iluminação (o farol de pouso ficou igual ao original, ou seja, é igualmente escamoteável)... Nesta foto reparem o holofote de inspeção já instalado e o farol de pouso na posição recolhida... Os testes com a iluminação foram satisfatórios e me agradaram quanto ao teor de realismo sem ferir o teor desejado para um plastimodelo não ficar se parecendo com um "aeromodelo"... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
