Revell Mil Mi24 Hind-D 1/48

ARMAMENTO (PARTE 02):

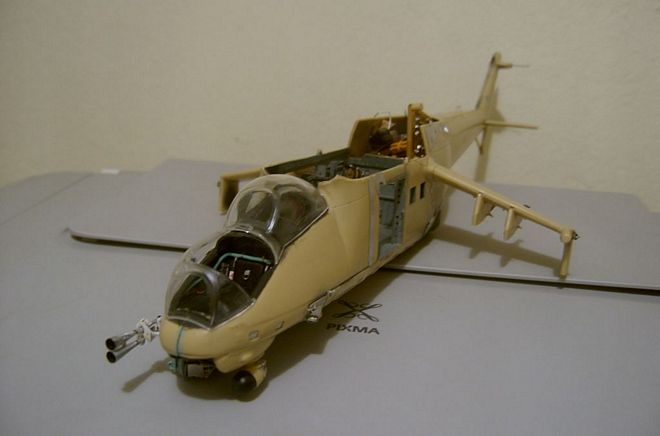

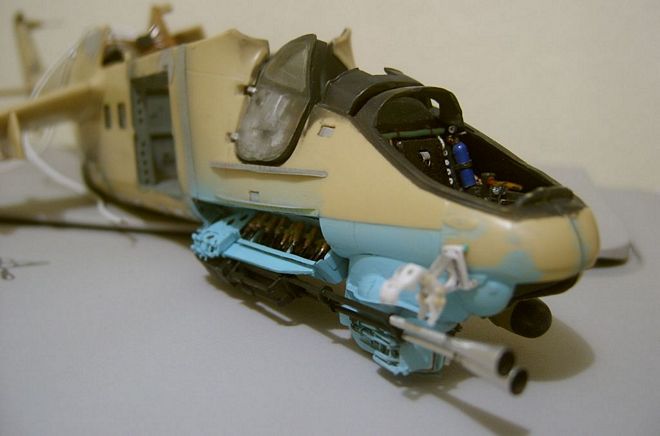

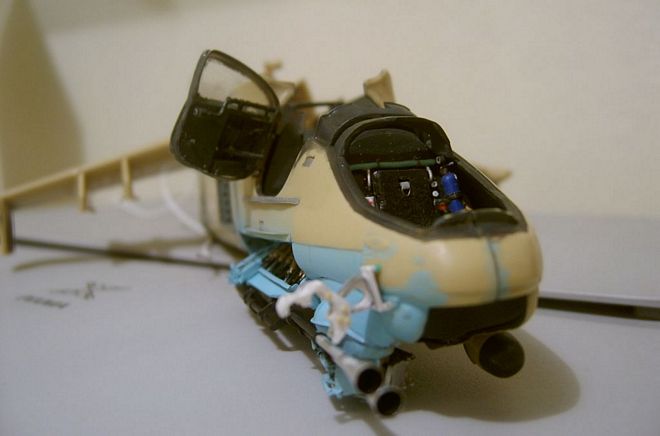

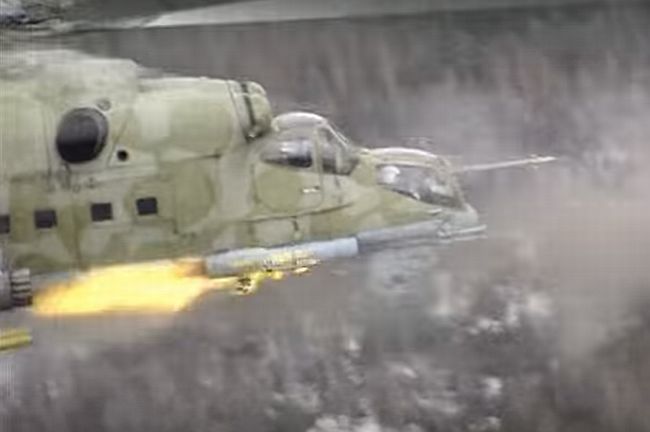

Chegou o momento de fixar o canhão de cano duplo GSH-30K-2 de 30 mm lateralmente na fuselagem. Mas antes temos que observar mais alguns pontos importantes de detalhamento a serem agregados. São eles:

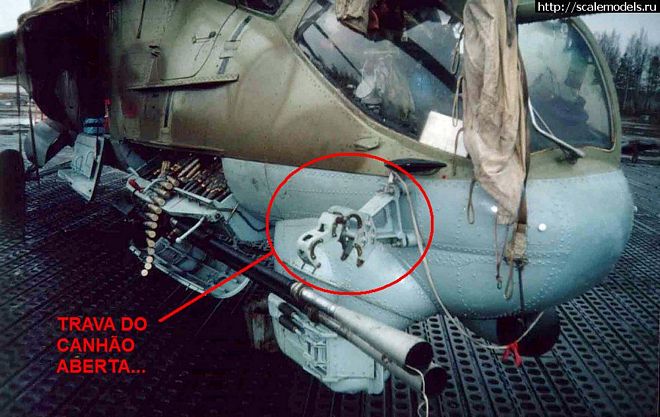

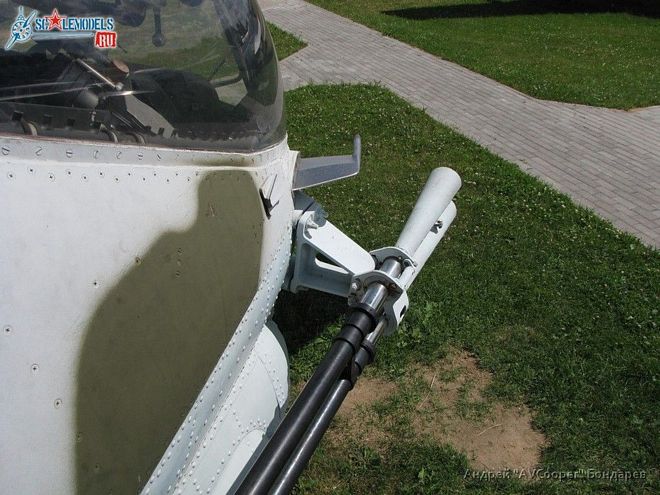

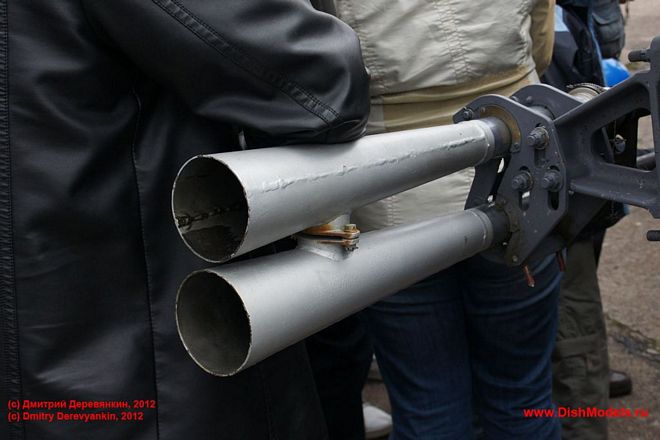

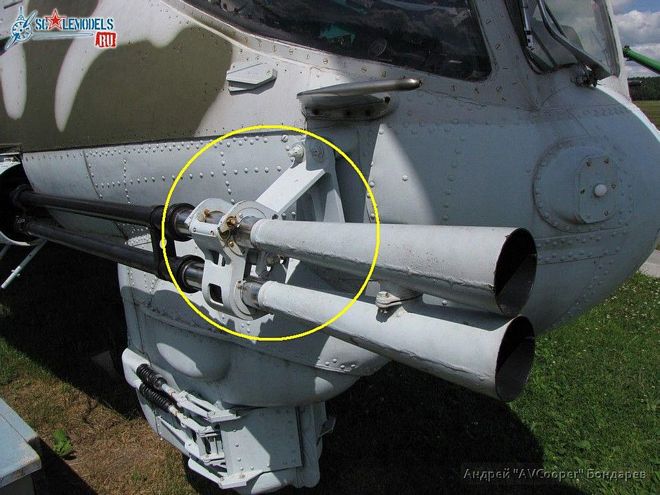

A trava de fixação dianteira do canhão na fuselagem...

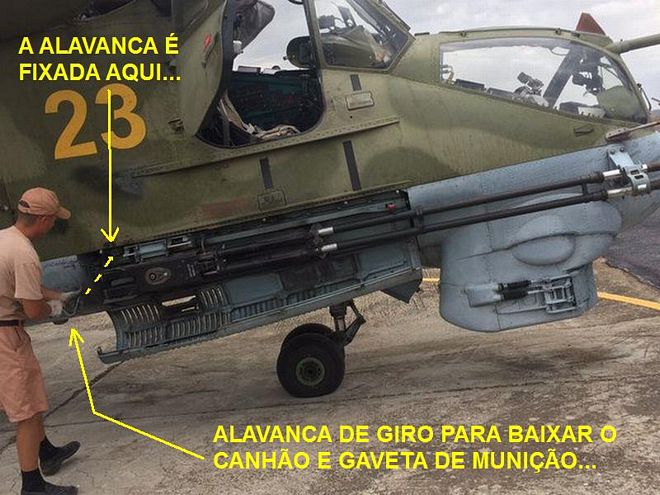

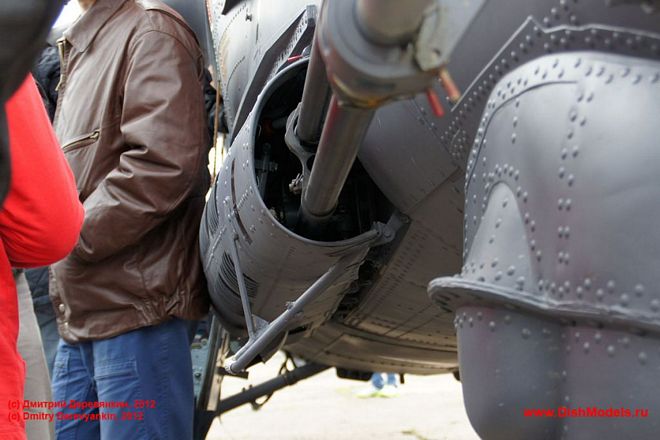

A Alavanca de giro para baixar o canhão e gaveta de munição...



Tampa "quebra-fogo" do canhão...

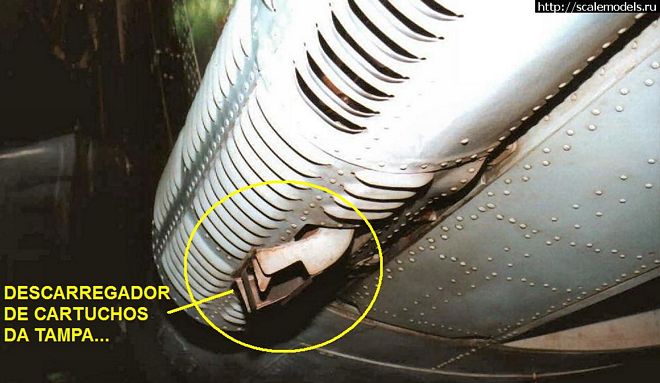

E o Descarregador de cartuchos da tampa...


Não confunda esse último com o "ejetor de cartuchos", pois o ejetor fica no próprio canhão e o descarregador fica acoplado na tampa, apenas com a função de colocar para fora os cartuchos vaziosde forma ordenada...

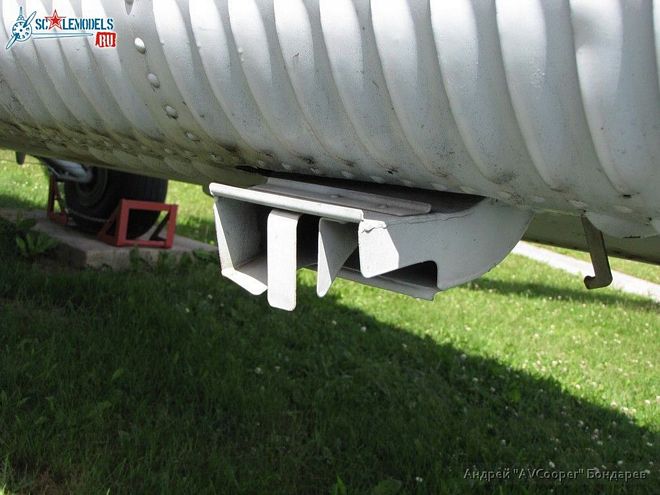

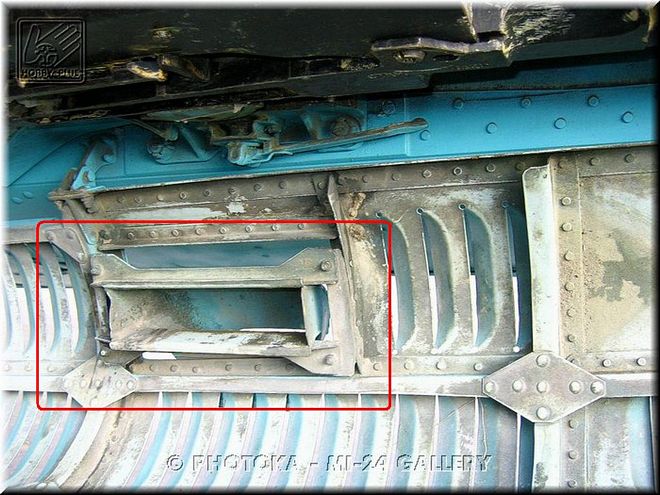

Visão interna do descarregador de cartuchos que fica acoplado a tampa quebra-fogo do canhão...

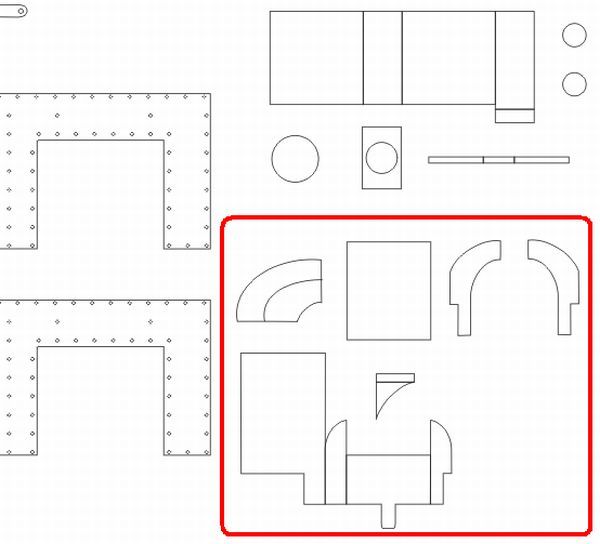

Observando sua forma e as peças recortadas para retratá-lo, nota-se que é bem complexo de se desenhar e montar...

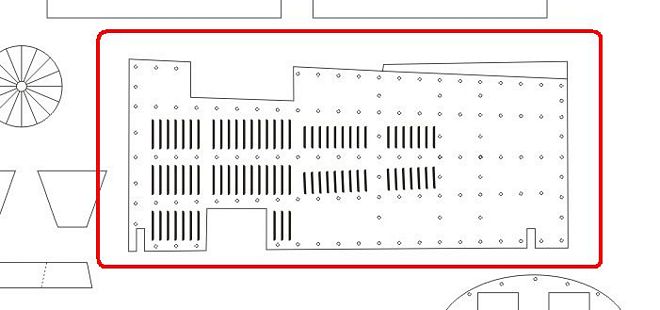

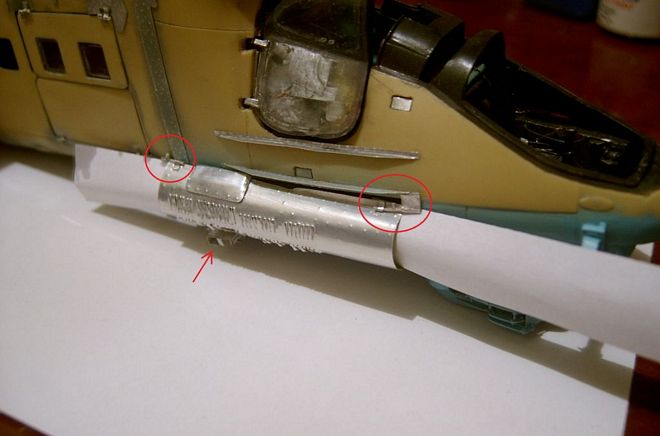

A tampa "quebra-fogo" também deve ser feita neste momento pois o descarregador fica acoplado a essa peça. No caso, até tentei usar a foto de um PE (photo-etched) como referência para o desenho, mas acabei concluindo que o resultado da "cópia" não ficou legal por questões de angulaçãofinal da peça...


Daí tive que fazer minha própria versão, redesenhando o formato a cada teste até chegar num formato de angulação aceitável (baseado nas referências por fotos do modelo real) ...

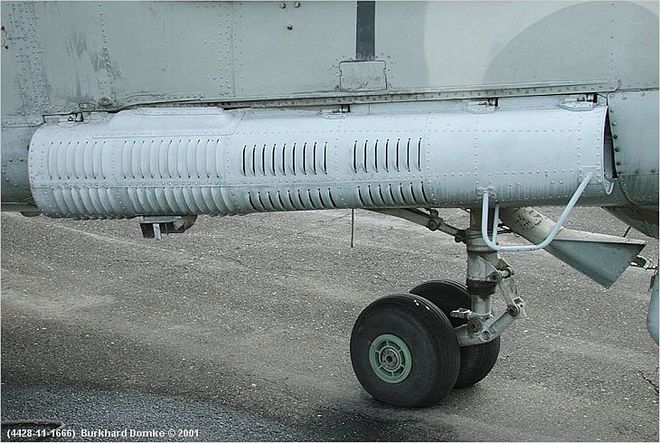

Uma coisa que chama atenção nessa tampa são as aberturas verticais chanfradas por toda a peça. Essas aberturas funcionam como "quebra-fogo" quando o potente canhão dispara e ainda servem de ventilação contra superaquecimento do conjunto ao disparar...

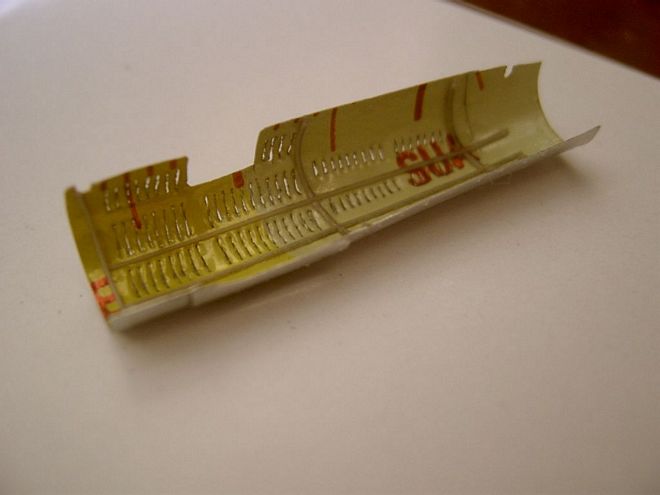

Recortada e angulada, a peça apresentou um efeito bacana...


Como na peça original, são agregados reforços internos usando sprue derretido...

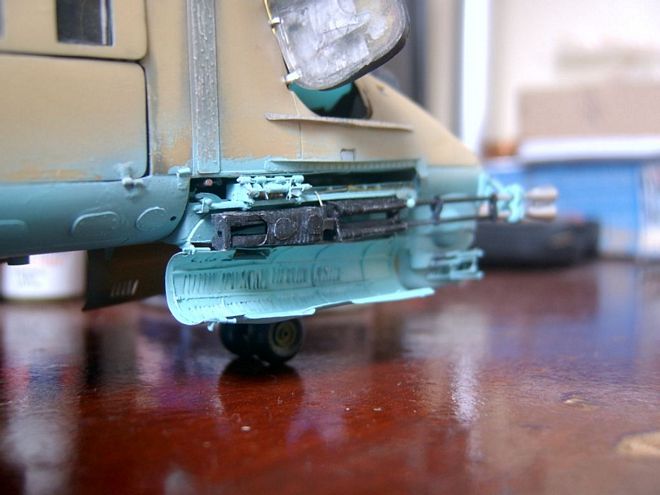

Os fechos laterais da tampa são confeccionados como na peça verdadeira (e são igualmente funcionais), bem como o descarregador de cartuchos, que é colado ao conjunto antes da pintura...

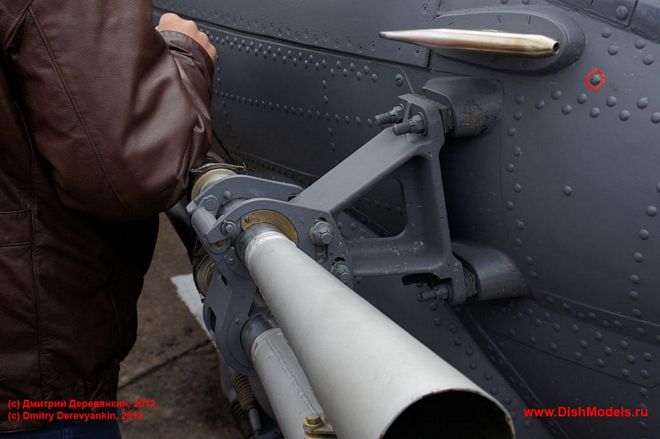

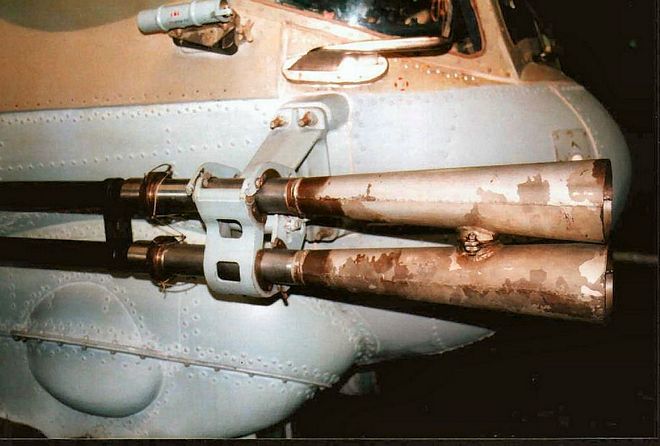

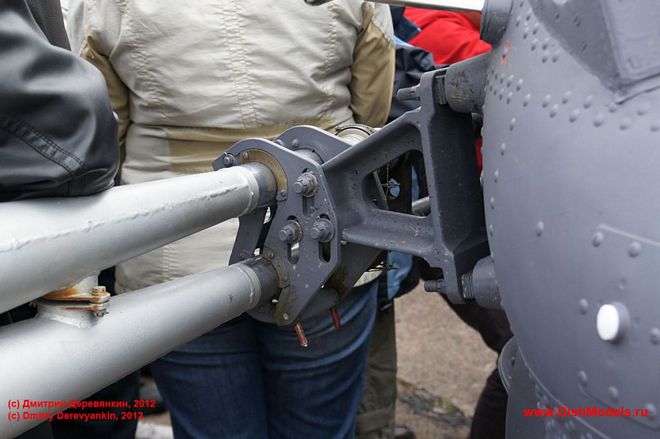

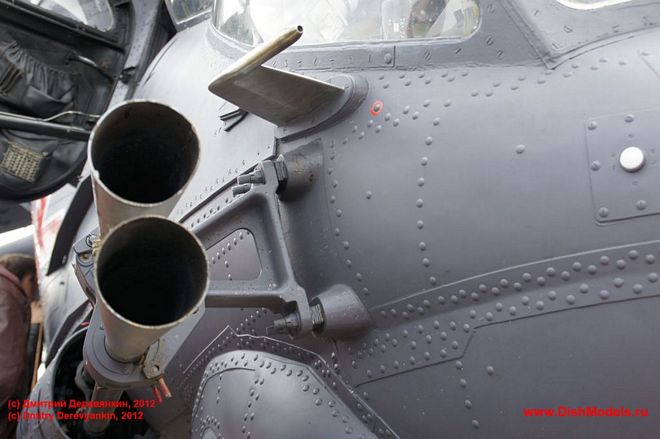

A trava de fixação do canhão é uma peça visualmente complexa...



Sua função simplesmente é manter bem fixada a frente do canhão na fuselagem e eventualmente abrir-se para possibilitar descer o canhão e sua caixa de munição para manutenção e/ou municiamento...


Observando diversas fotos do aparato, acabei conseguindo desenhar suas peças para retratar um conjunto eficiente que possibilitasse tal operação de abertura e fechamento...

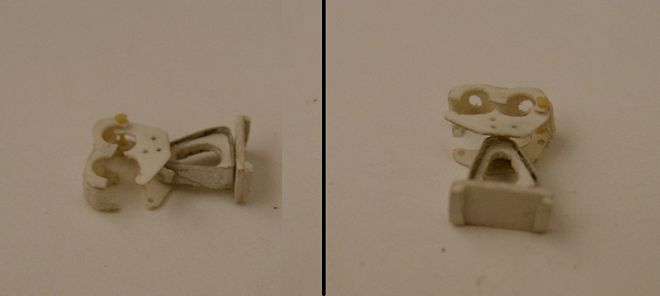

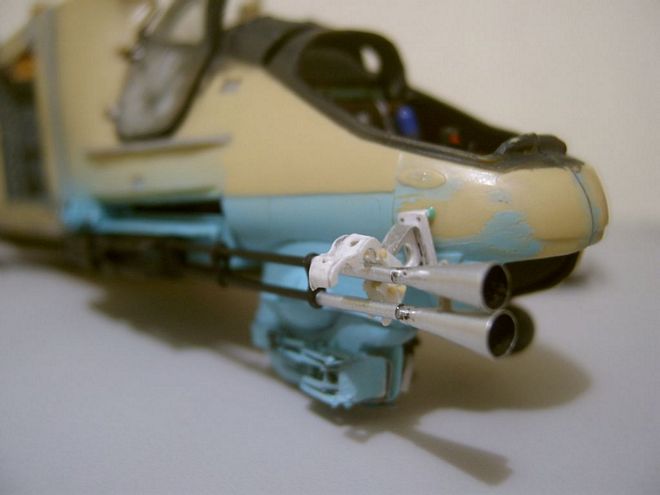

Peça em plastcard finalizada e com a funcionalidade ativa de abrir e fechar...

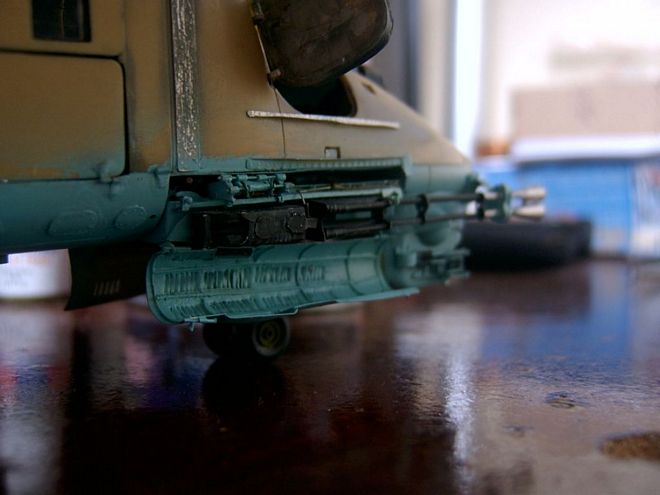

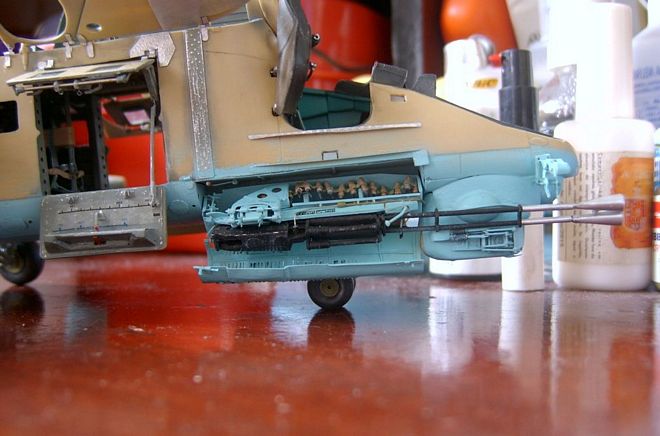

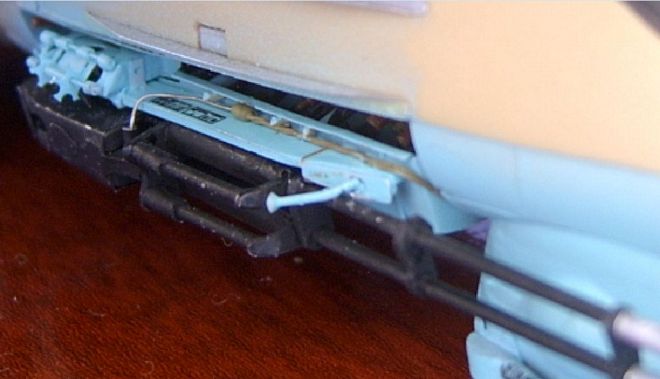

A alavanca de giro é feita com um arame bem fino e resistente e os demais pontos de detalhamento são agregados dentro da gaveta de munição...

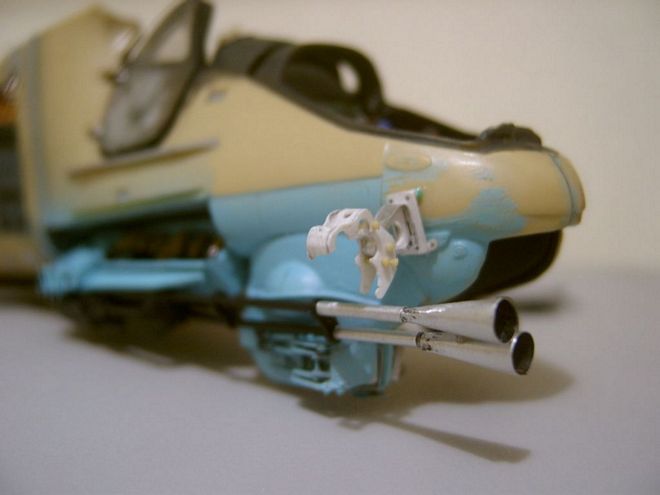

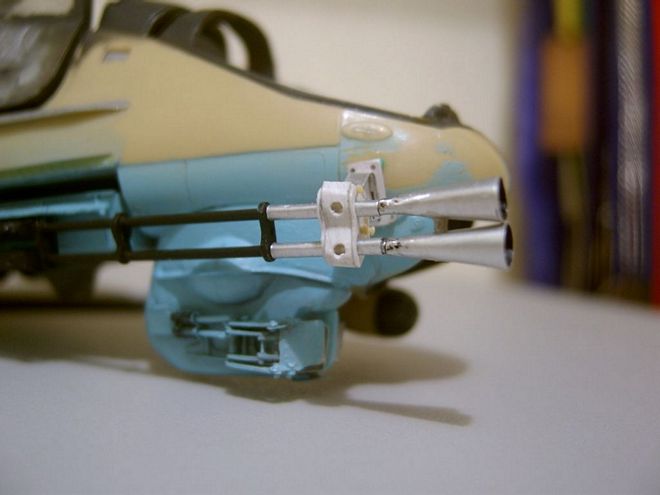

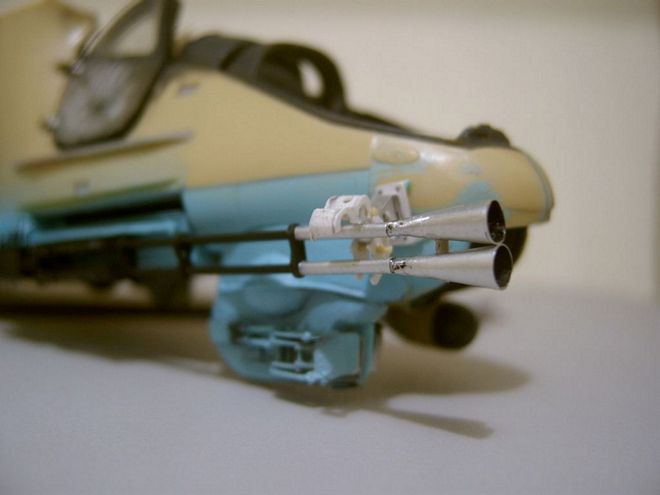

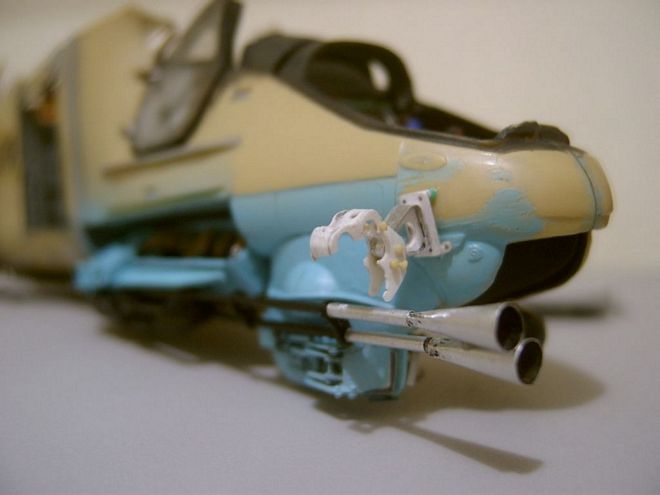

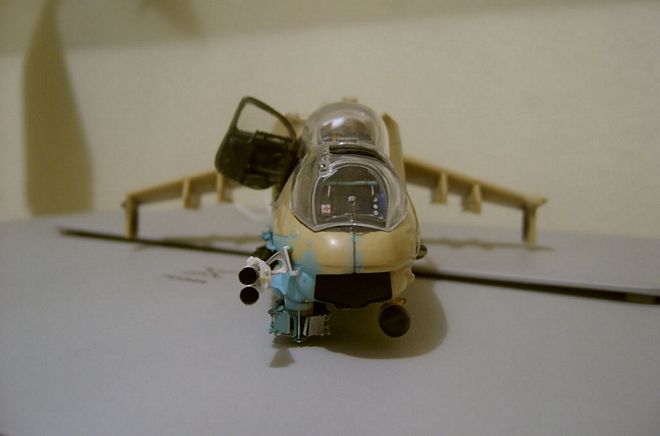

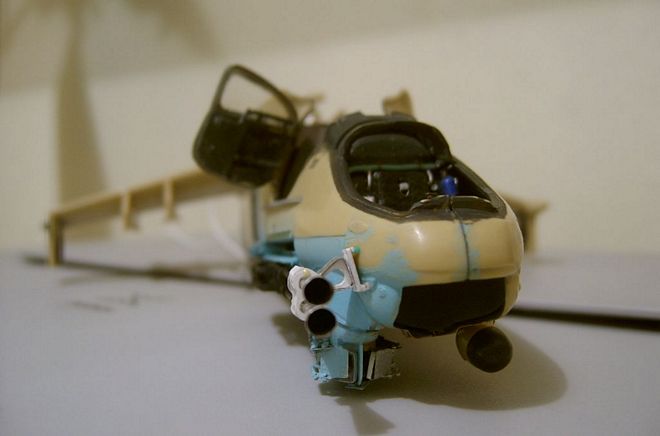

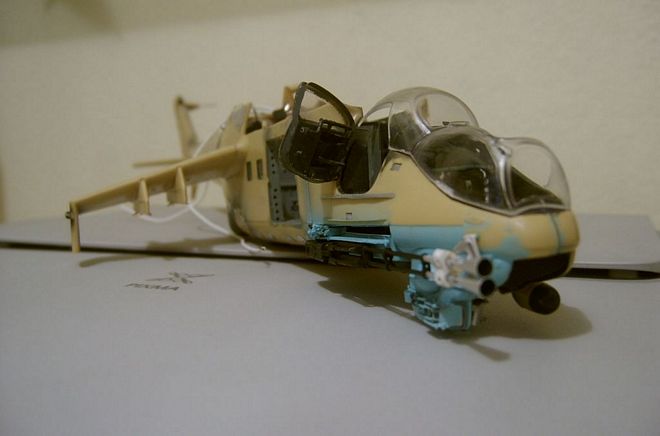

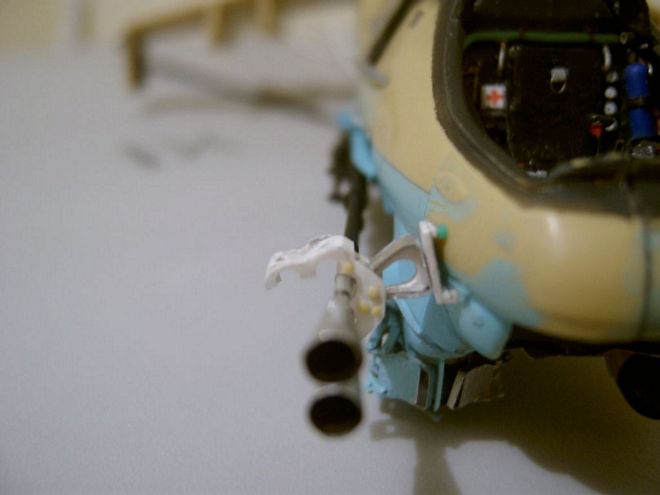

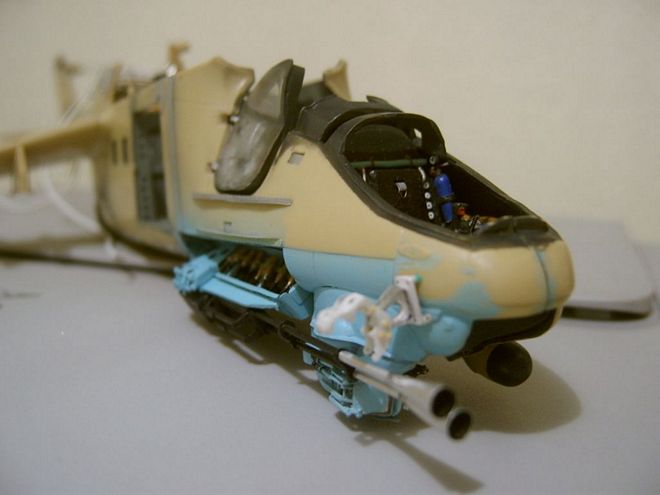

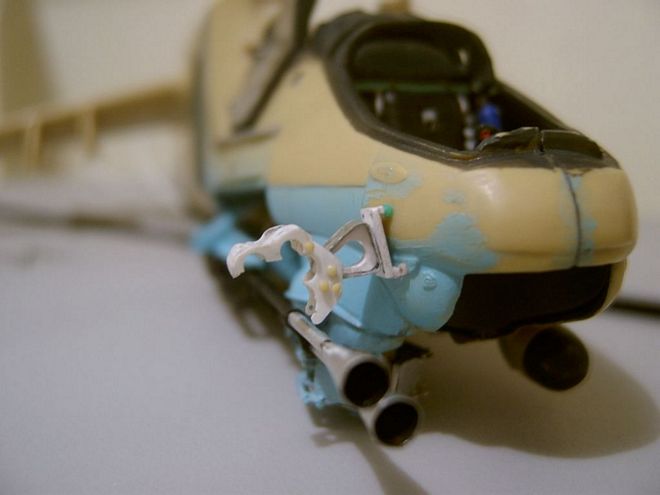

As próximas fotos mostram o resultado da trava de fixação do canhão (ainda sem pintura) nas posições "aberta" e "fechada" ...

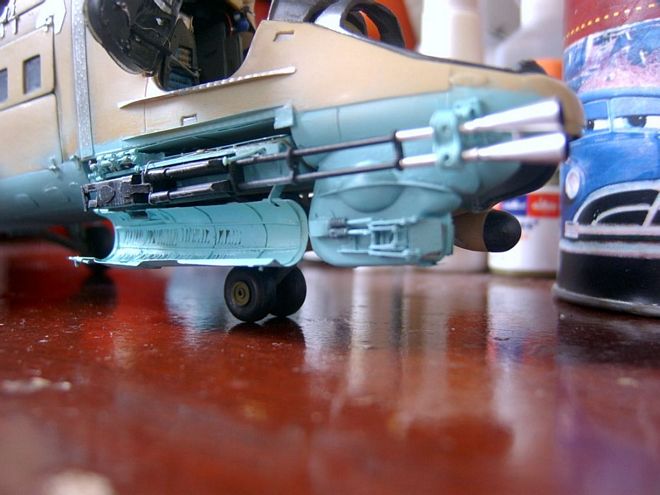

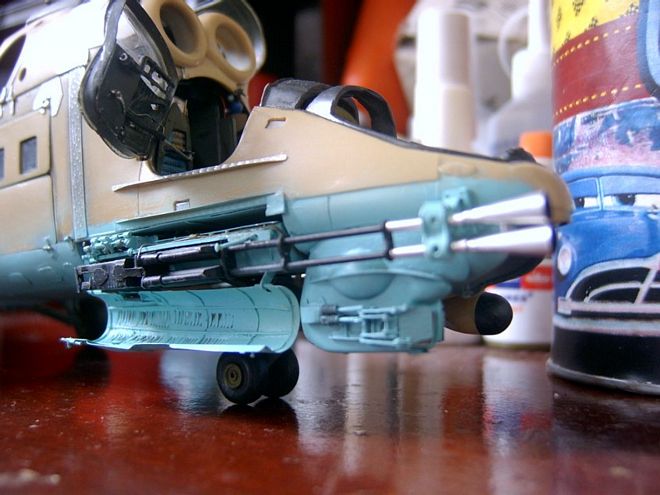

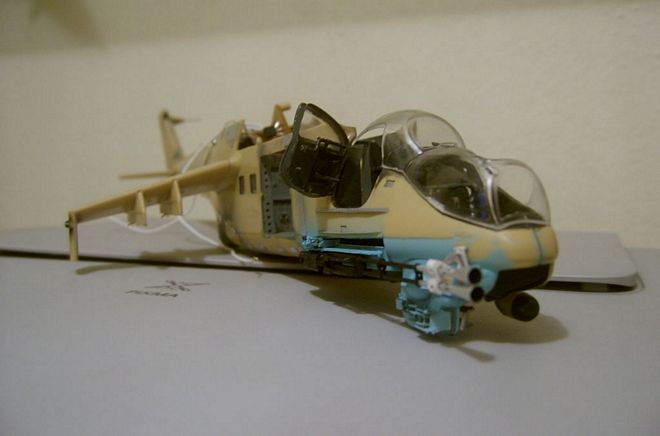

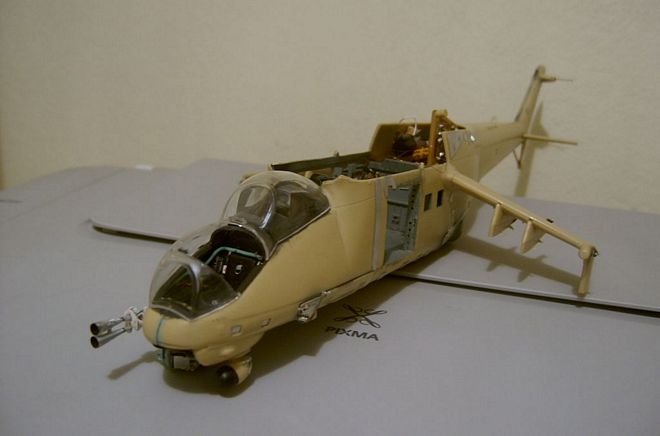

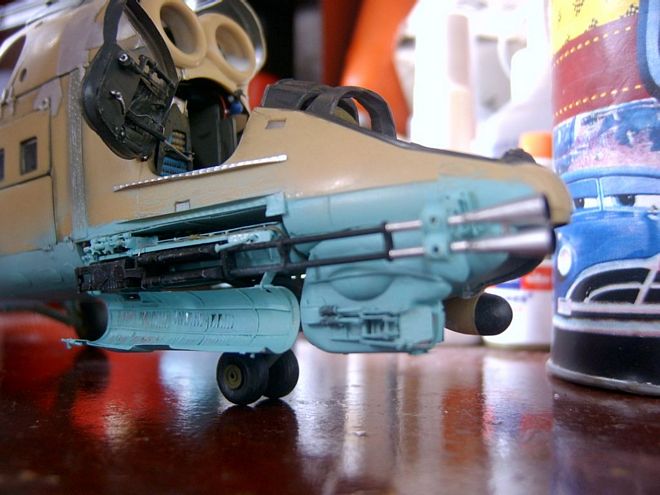

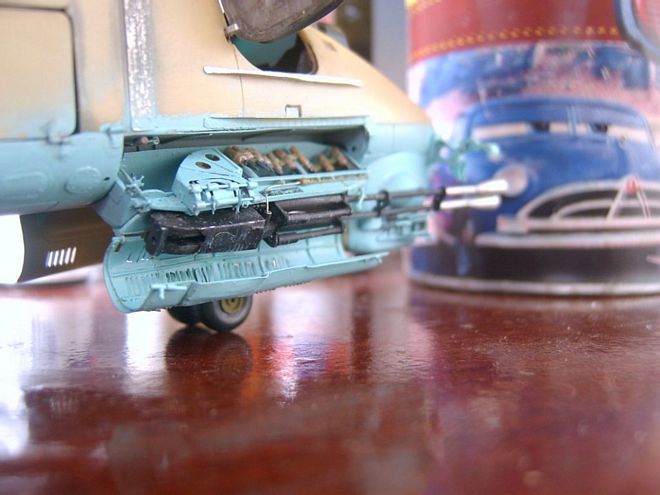

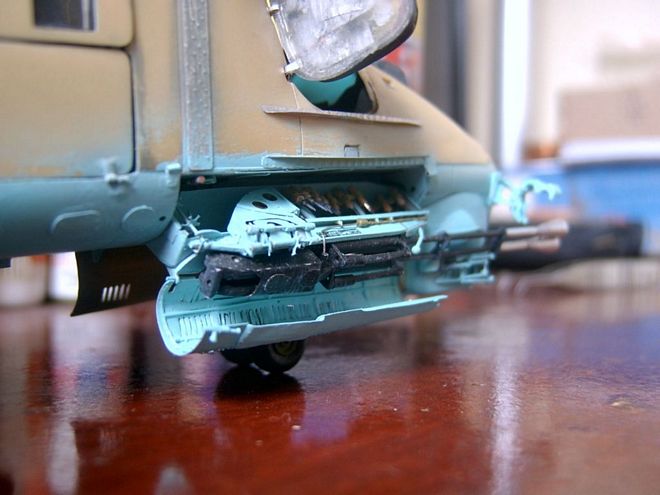

Com todos os detalhes devidamente pintados, o resultado se destaca e consigo dizer com orgulho que ficou bem superior ao conjunto de resina (e com a vantagem de ter movimento funcional das peçast...











CONTINUA NA PRÓXIMA ETAPA...
