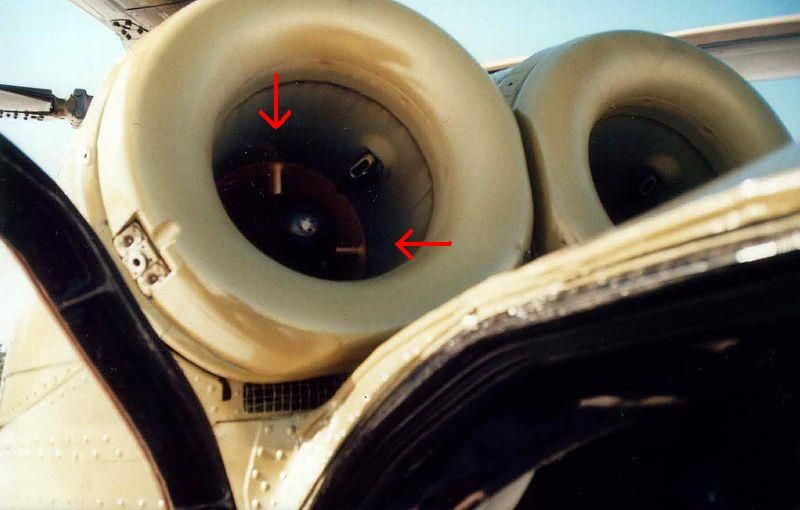

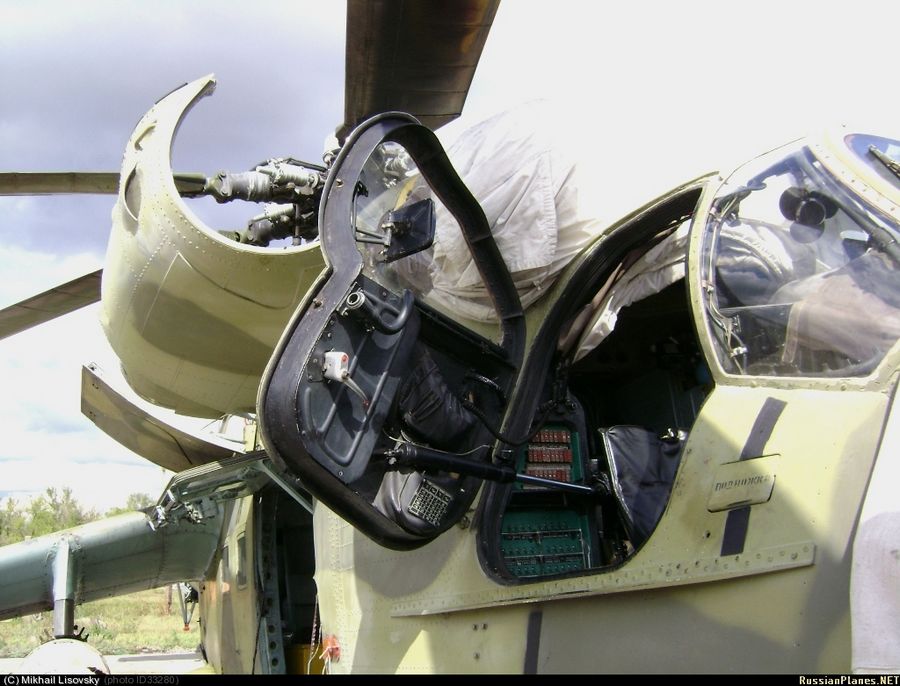

Revell Mil Mi24 Hind-D 1/48 MONTANTE DOS MOTORES (PARTE 03): O Mi-24 apresenta as entradas de ar para os motores bem acima da cabine do piloto... E o kit apresenta a entrada dos compressores das turbinas moldados diretamente nessa peça... A princípio, lixei a peça na parte traseira para aproveitar as entradas dos compressores... Até ficaria bacana, mas olhando as fotos de referência, percebe-se que o kit apresenta um erro: os montantes dos compressores reais nas turbinasKlimov TV3-117Vsão em formato de cruz e os do kit foram moldados em forma de "X"... Motor Klimov TV3-117V - Notem os montantes do cone de choque do compressor em formato de cruz... Outro problema percebido foi a profundidade do cone de choque dos compressores: No kit estão muito à frente do que deveria ser ... A solução foi remover tudo, deixando as entradas de ar da fuselagem independentes das entradas dos compressores... Coladas as partes já prontas, já se pode ver todo o berço do motor pronto para recebe-los... Aqui alguns testes visuais com a parte superior fechada e com o trem de pouso baixado... CABINE (PARTE 16): Agora é o momento de criar o êmbolo de fechamento interno da porta do piloto. Ele foi feito usando um arame bem fino e resistente que trabalha dentro de um cilindro feito de alumínio executando a ação de contração bem semelhante ao mecanismo da porta original do HIND. Para fixá-lo, tive que moldare colar o painel de fusíveis e seletores o qual existe uma junta para fixação do êmboloda porta... Lembram-se de toda aquela fiação aparente totalmente exposta que é destinada a parte elétrica do modelo? Agora é o momento de "esconder" tudo isso... As placas de circuito impresso e toda a fiação são soldadas e colocadas para dentro da fuselagem (o objetivo é ter um modelo funcional, porém sem demonstrar peças não nativas que destoariam o realismo de um modelo estático) ... E finalmente, temos um modelo de aparência "limpa" quanto a fiação não nativa do kit (confiram nas próximas fotos) ... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
