Revell Sikorsky H19 Chicasaw 1/48

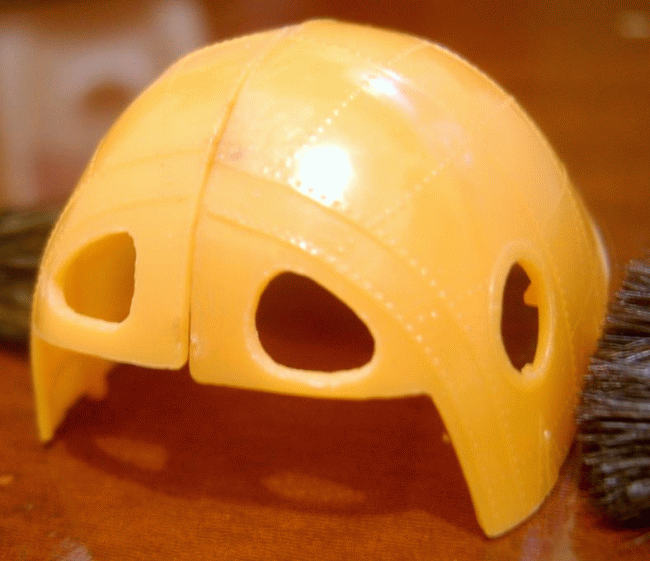

Cortei as entradas de arrefecimento do motor, localizadas nas portas protetoras do mesmo. Usei brocas amoladas e um estilete para ir moldando...


Depois recortei a grade usando tule de artesanato colado com isocianoacrilato...

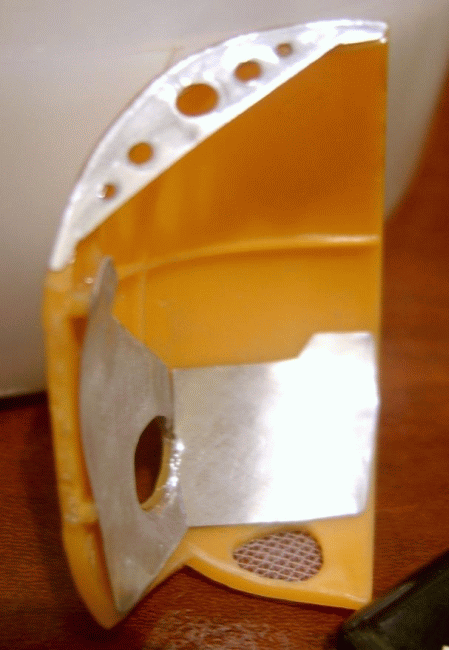

Usando chapa de alumínio de latinhas de cerveja, detalhei o interior das portas (baseado em fotos do original)...

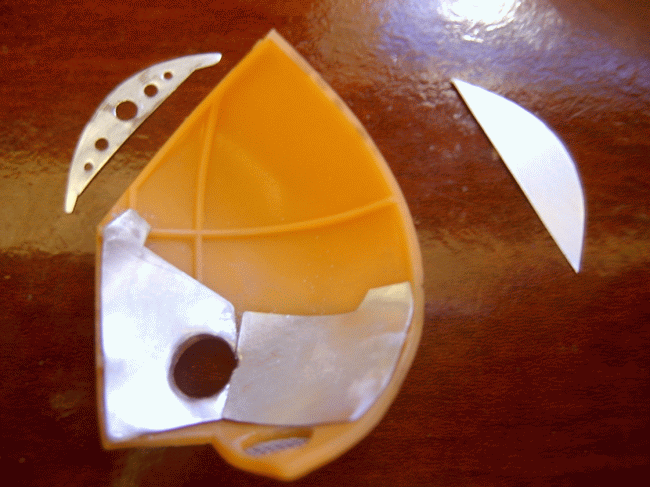

Peças recortadas...

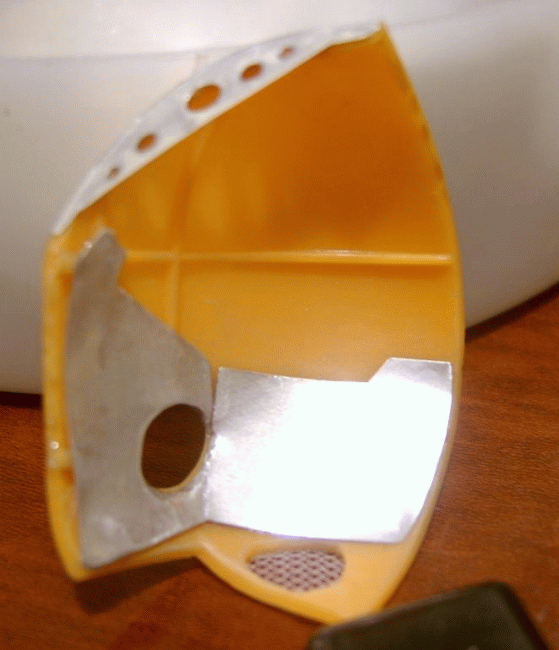

Peças no lugar...


O nível de detalhamento continua...

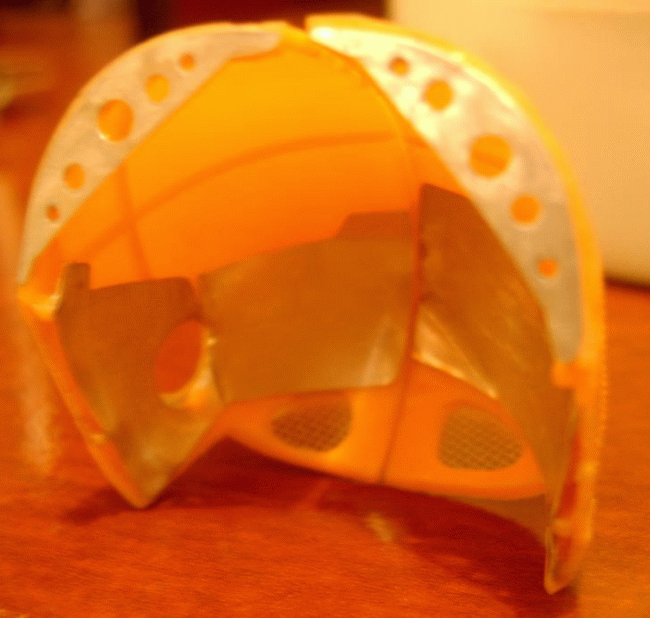

Agora uma comparação das duas portas já prontas (quando pintar vai melhorar muito)...

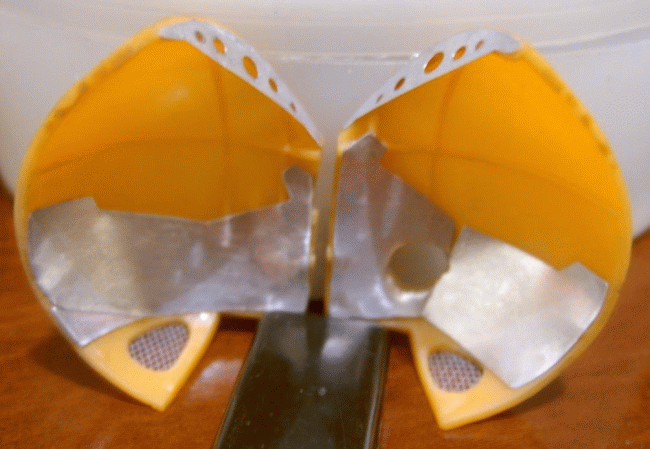

Portas lado-a-lado...

As fotos dos "Walkarrounds" ajudam muito no nível do detalhamento...

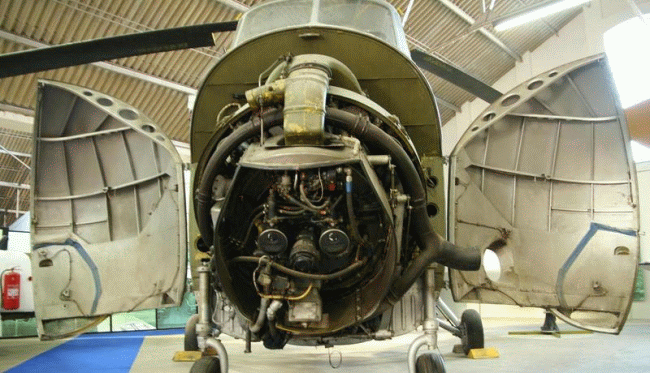

Detalhes do motor e portas de acesso...

Avaliando algumas fotos notei que o original possui guarnições emborrachadas nos vidros laterais. Usando o Corel Draw, fiz uns detalhes para imprimir em etiqueta alto-colante. O trabalho é recortar, pintar com tinta preto fosco e aplicar no local. O resultado melhora muito, pois desaparecem os indícios de cola usada para fixar os "vidros".

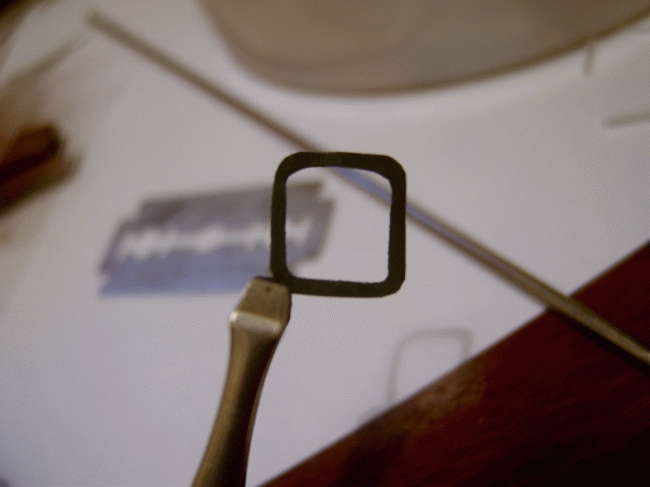

"Guarnição" recortada e pronta para fixar nas janelas do modelo...

Na próxima foto, notem o resultado da aplicação da "guarnição". Neste momento notei as laterais da fuselagem onde o trem de pouso foi fixado. Na época, devo ter usado muita cola de fusão, acabando por derreter o plástico, enrugando o local. Com isso, um dos pontos de abastecimento foi eliminado. Foi necessário refazer este detalhe usando uma pequena broca para furar o plástico (sem transpassar) e depois colar um pedaço de fio bem pequeno, visando simular a tampa do bocal de abastecimento. Como se trata de uma reforma, terei que lixar bem o local para eliminar o enrugado do plástico.

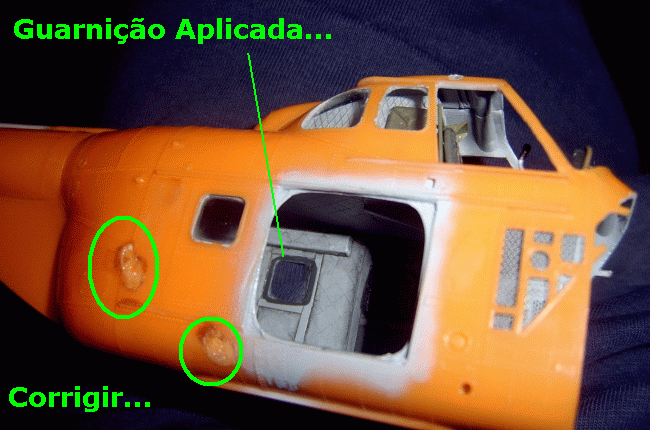

"Guarnição" aplicada e detalhes a corrigir no modelo...

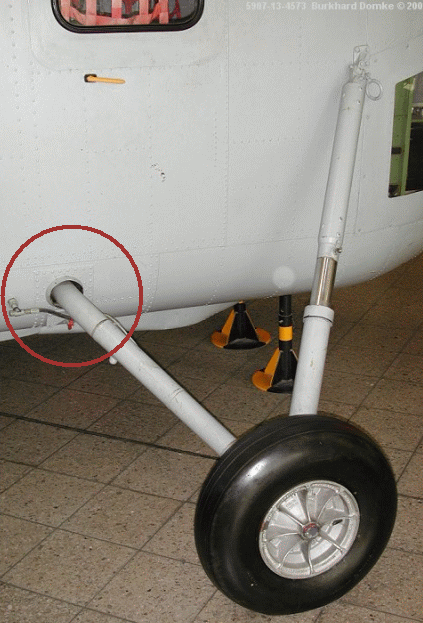

Outro ponto que chamou a atenção foi um pequeno tubo que comporta a lança de fixação do trem de pouso...


Este detalhe é ausente no kit, mas decidi fazer um igual furando o local com uma broca para depois colar um pequeno tubo (feito com alumínio de latas de cerveja) para depois lixar.

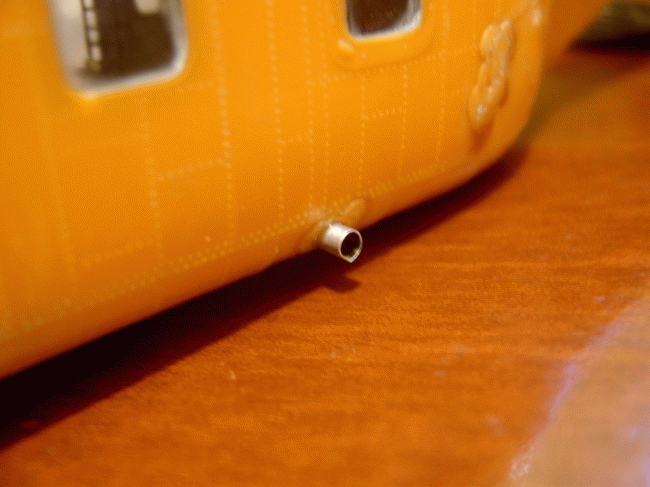

Tubo feito com alumínio colado no local...

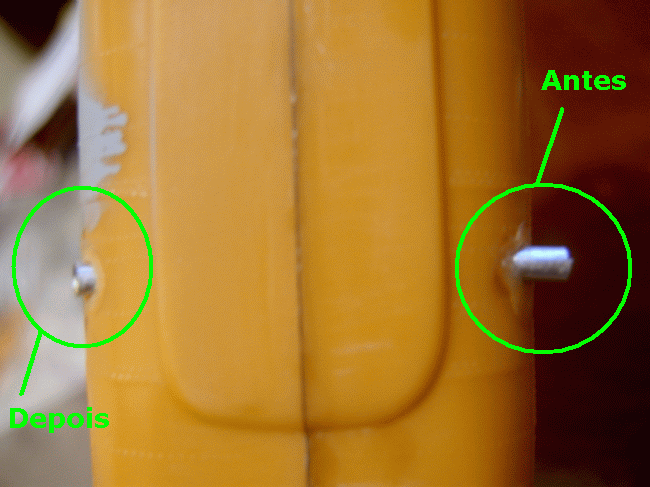

Efeito do "Antes" e "Depois" da lixa...

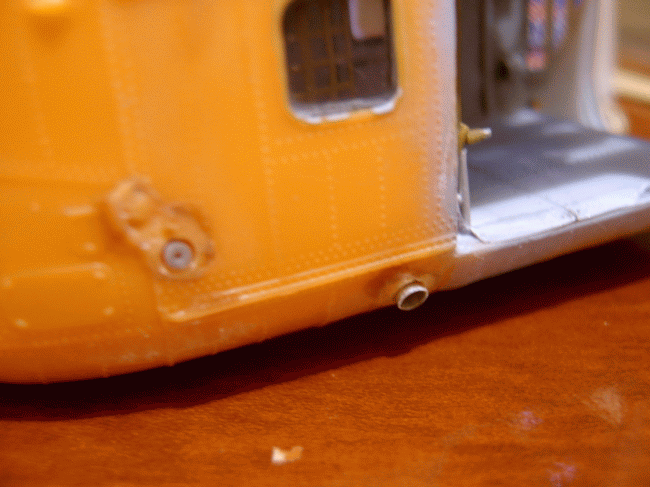

Efeito final dos detalhes (1)...


Efeito final dos detalhes (2)...


Efeito final dos detalhes (3)...

A saída de ventilação próxima ao rotor principal (que foi furada anteriormente) recebe sua grade feita com tule de artesanato...

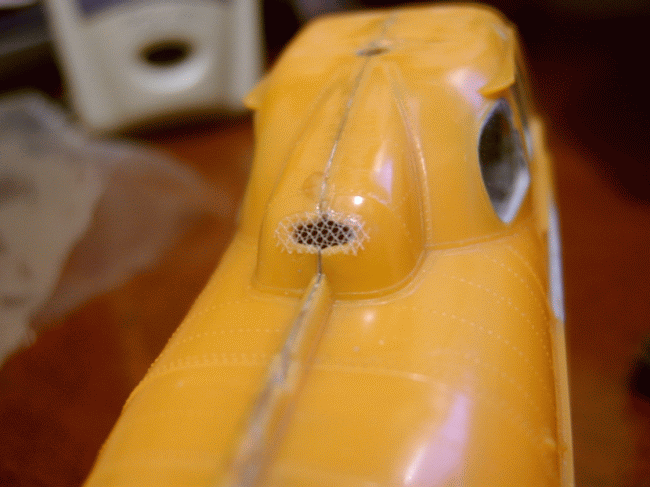

Grade feita com tule. Receberá ainda um delineador em alumínio...

Bom, uma vez com todos os assentos prontos, o próximo passo é montar o restante do interior do compartimento de carga (colar os assentos)...

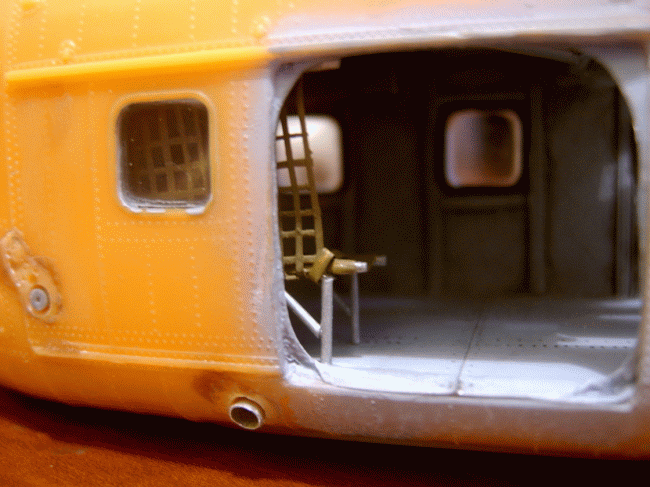

Assentos de 03 e 04 lugares colados no lugar...

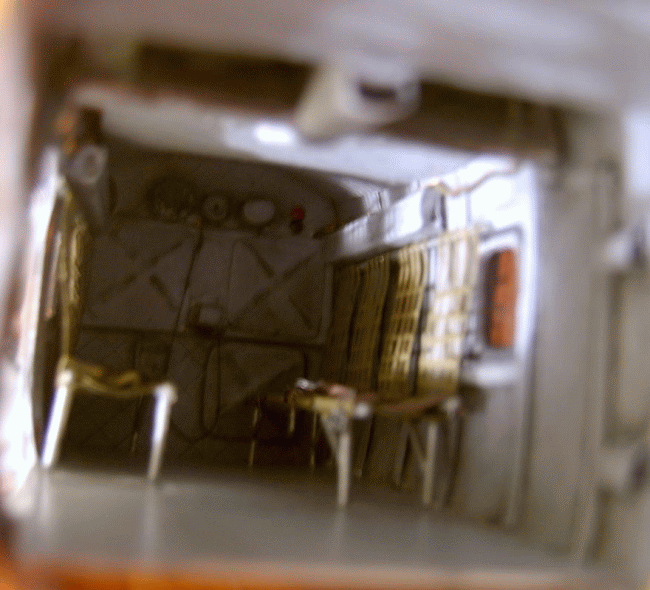

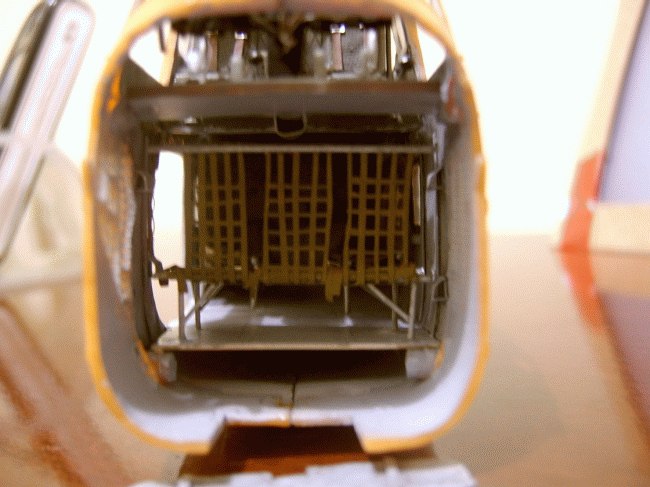

Um Zoom para melhor visualização...


Outro ângulo visual...


Assento dianteiro de 03 lugares colado...

Este tipo de montagem (fuselagem fechada seguido de detalhamentos) é atípica, porém, neste caso atendeu bem, pois supostos erros de alinhamento foram sanados tendo o interior já pronto para receber os assentos. Isso facilitou sobremaneira o serviço (e o visual ficou bem realista)...

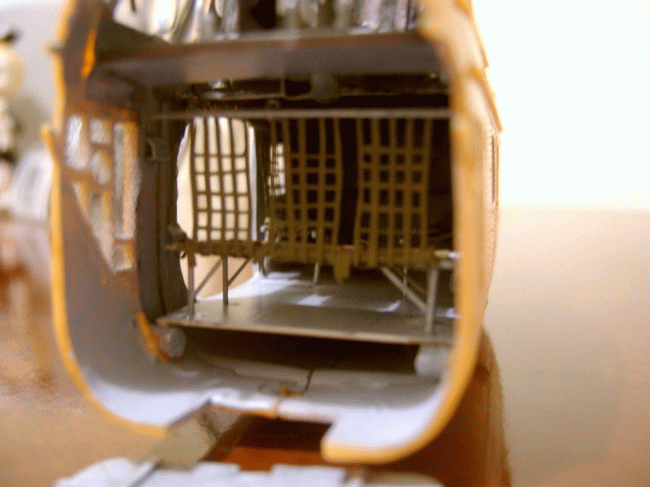

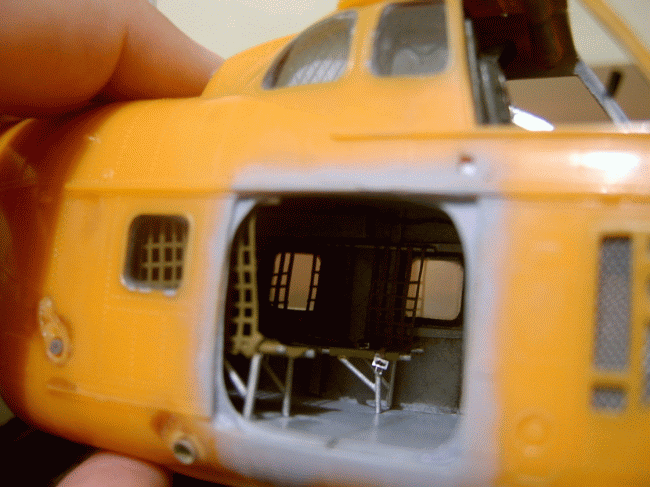

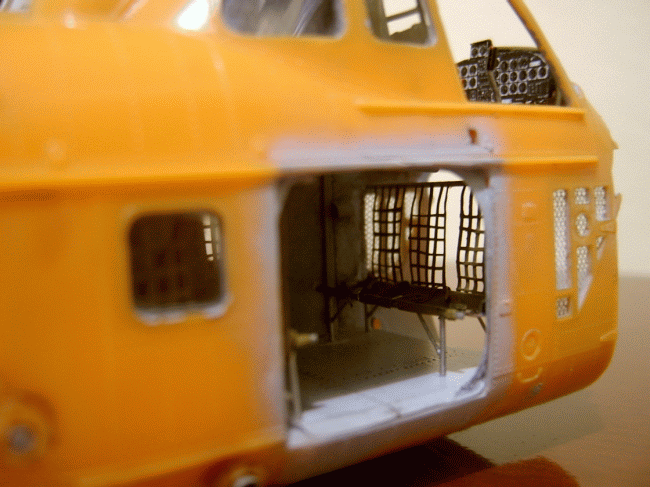

Visual lateral...

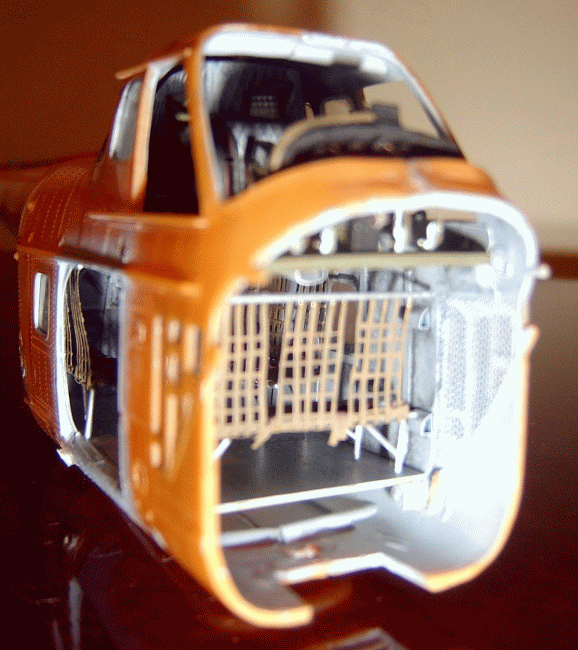

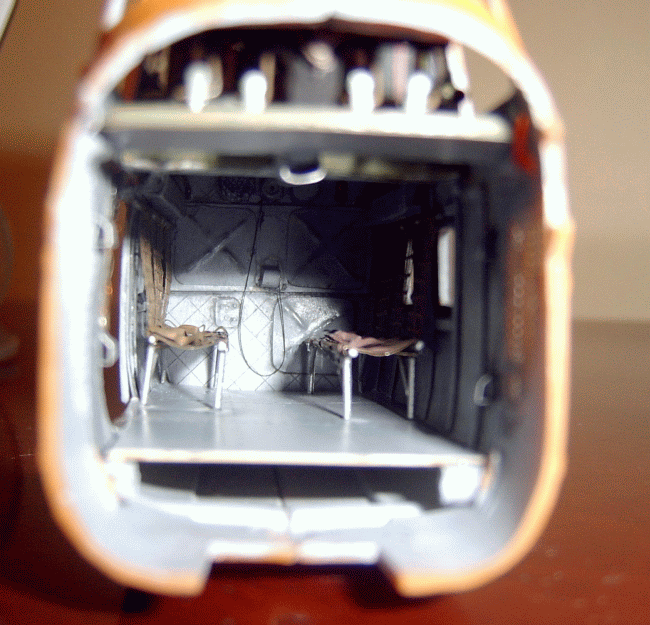

O resultado até o momento...

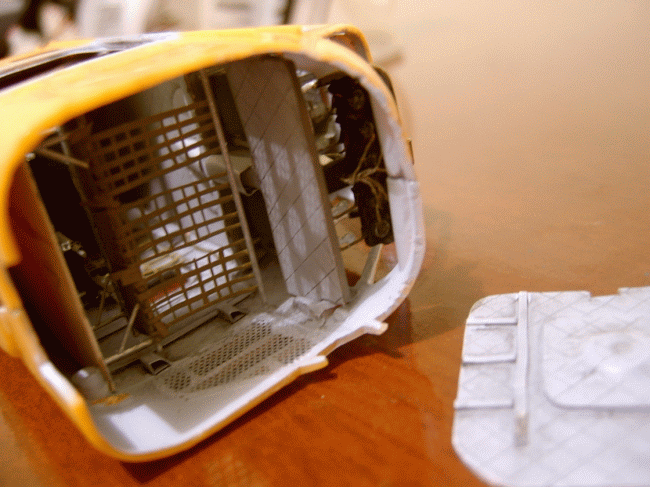

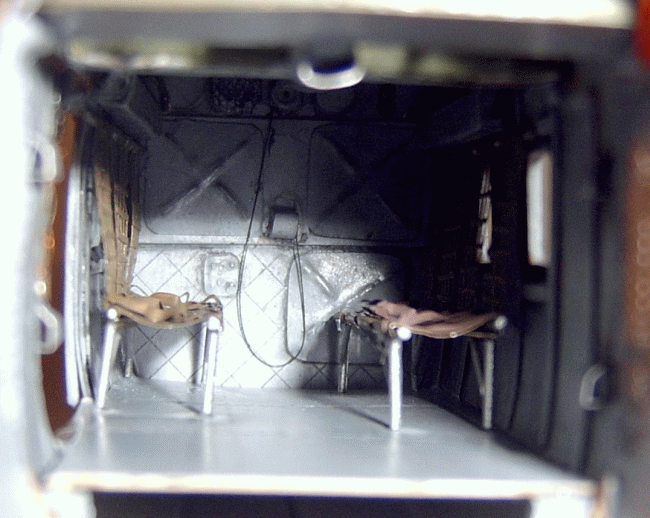

Detalhes prontos. Está finalizado o interior do compartimento de carga do modelo...


Detalhes que só o flash da máquina revela...

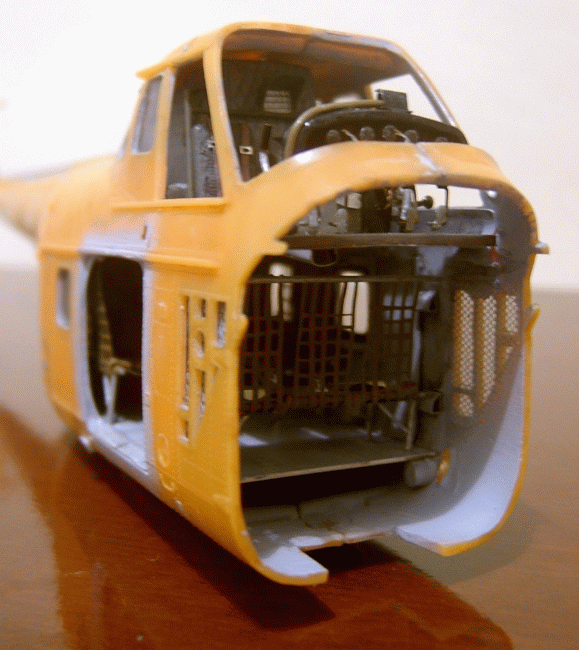

Visual geral...

CONTINUA NA PRÓXIMA ETAPA...
