Revell Sikorsky H19 Chicasaw 1/48

Continuando com o detalhamento...

Na frente do compartimento de carga/passageiros, temos uma "parede" que isola o sistema de transmissão do motor para com o eixo diagonal e caixa de redução do rotor. Os itens que compõem este local quase não são vistos (somente pelas telas laterais e superiores, logo atrás do motor), porém, decidi detalhar esta parte, pois ficaria esquisito fazer o motor e esquecer a transmissão (como diz um amigo veterano: "Não vai aparecer, mas sei que está lá!").

Primeiramente, desenho o que preciso para melhorar os detalhes deste local (o kit Revell não apresenta nada para detalhamento, ficando o aspecto "oco" se verificarmos visualmente o local - pela grade). Os desenhos são feitos no Corel Draw...

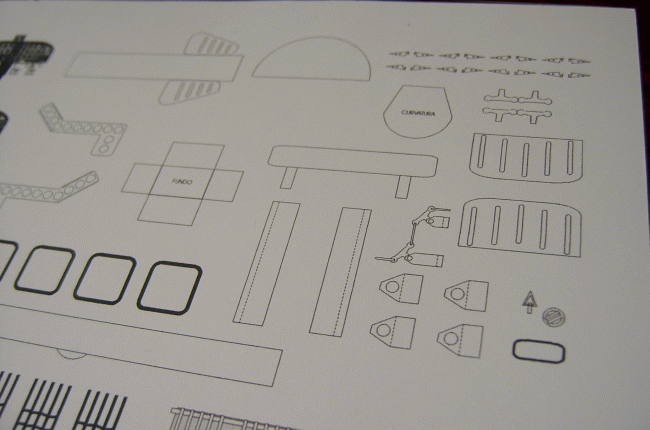

Detalhes desenhados no Corel... Aproveitei para desenhar alguns componentes do motor...

Com os gabaritos impressos em papel, recorto tudo em alumínio e monto os detalhes...

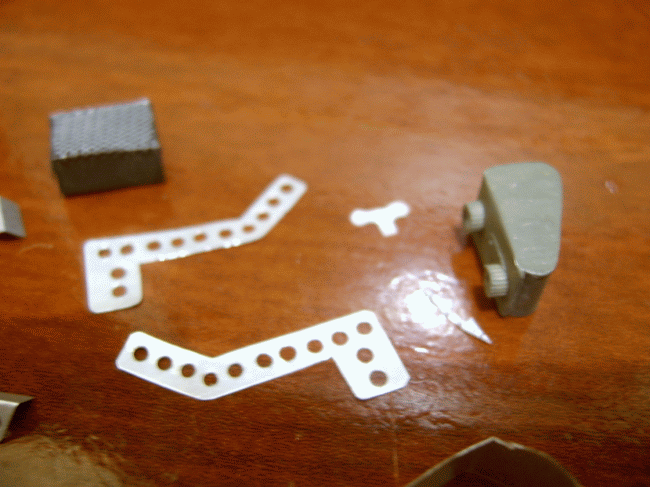

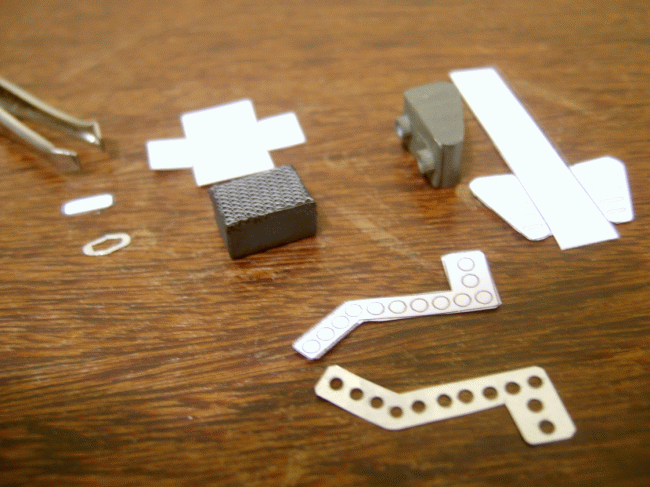

Gabaritos e algumas peças já prontas (A chapa de alumínio é excelente para isso)...

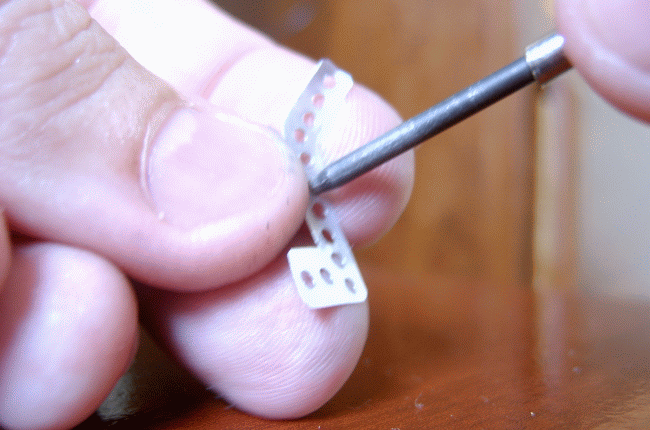

Algumas peças são trabalhosas, como por exemplo, esta longarina do motor...

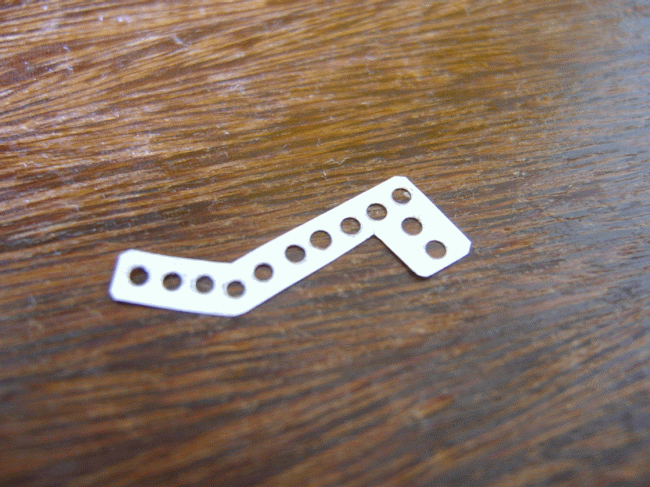

Longarina fixadora do motor pronta (serão duas)...

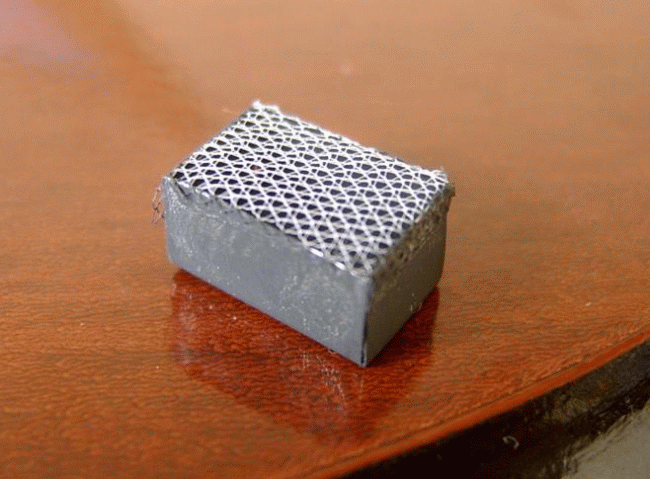

Exaustor inferior do motor...

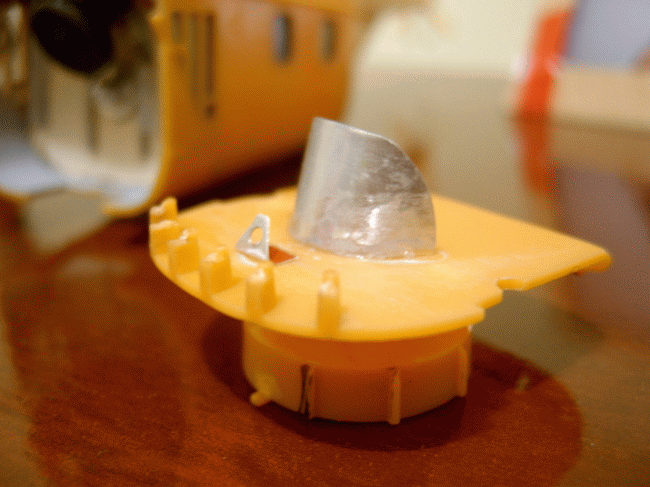

Dry-fit do exaustor...


Longarinas e tanque de óleo da transmissão...

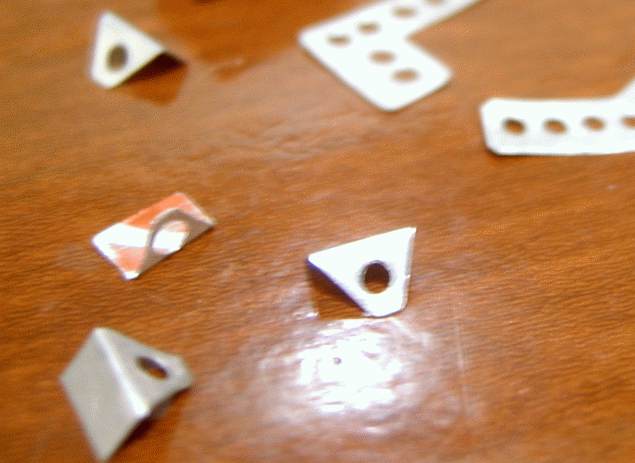

Presilhas e conduítes para cabeamento de painel e push-roads de acionamento...

Antes de começar o detalhamento, precisei emassar as junções principais com putty. O processo é padrão: limitar a área com fita crepe...

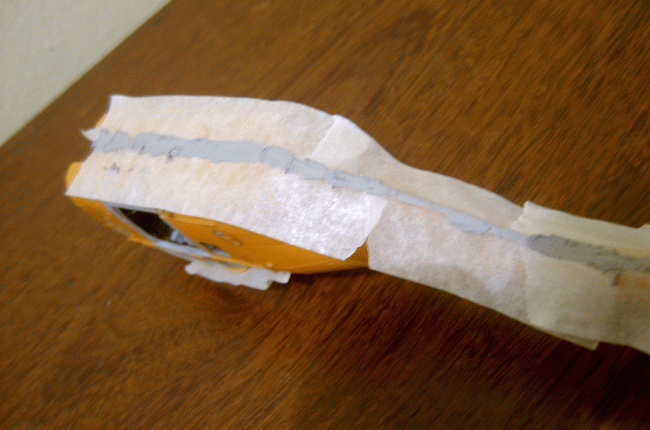

Demarcação da área com fita crepe (parte inferior)...

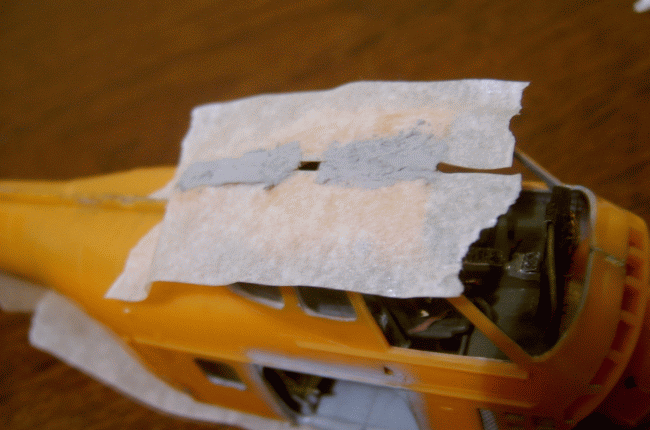

Demarcação da área com fita crepe (parte superior)...

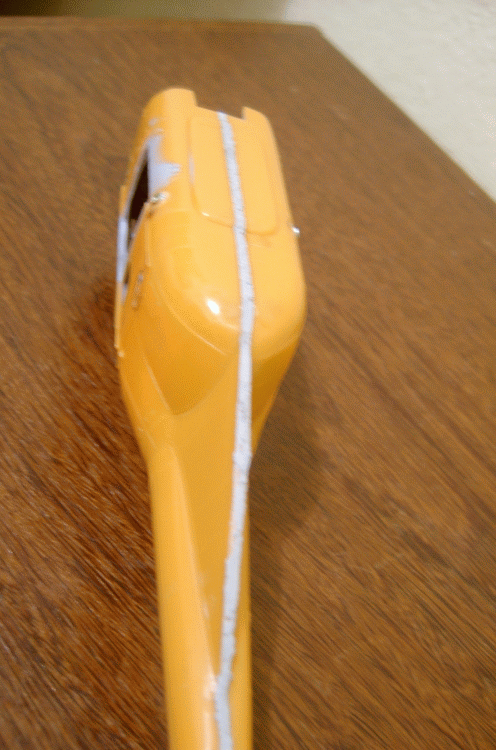

Fita retirada e massa seca...

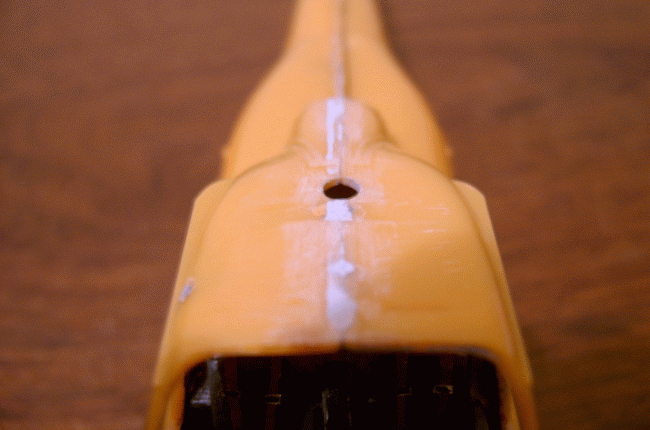

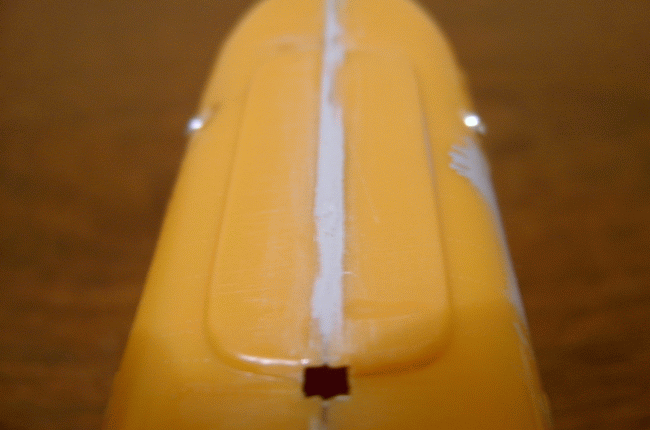

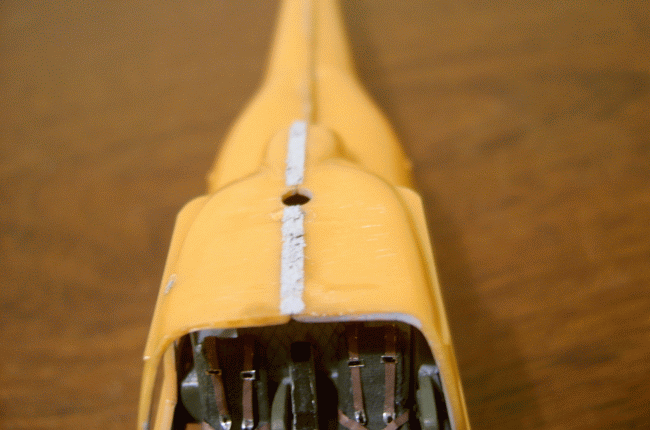

Resultado após lixar...

O processo anterior foi necessário, pois o aro que delimita a saída de ventilação (próxima ao rotor principal) foi aplicado e as junções precisavam estar prontas para isso...

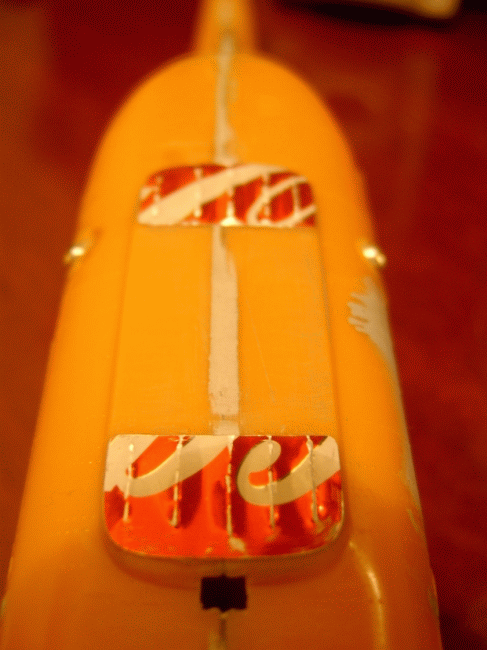

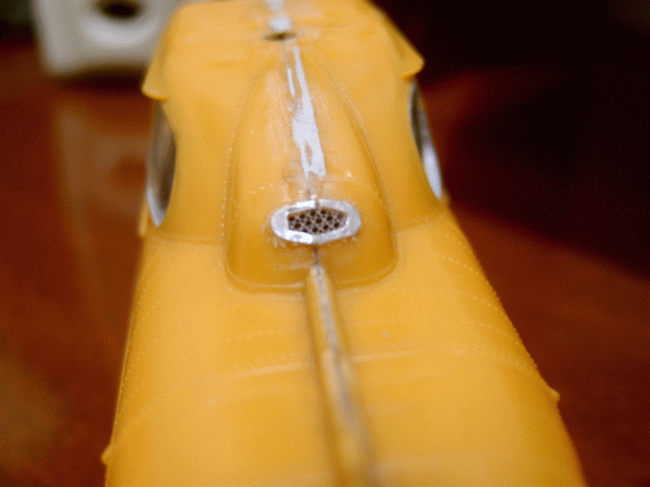

Aro que finaliza o detalhe da saída de ventilação...

...Tanto na parte superior quanto na inferior, que recebe o detalhe abaixo (baseado nas fotos do modelo original). A parte de baixo ainda agrega alguns pequenos detalhes (que acrescentarei futuramente) como, por exemplo, os dutos de alijamento de combustível.

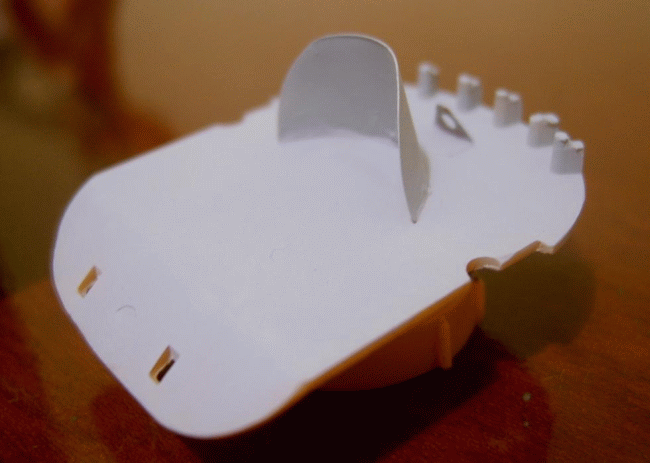

Detalhes da parte inferior da fuselagem (São provenientes dos dois tanques de combustível deste aparelho)...

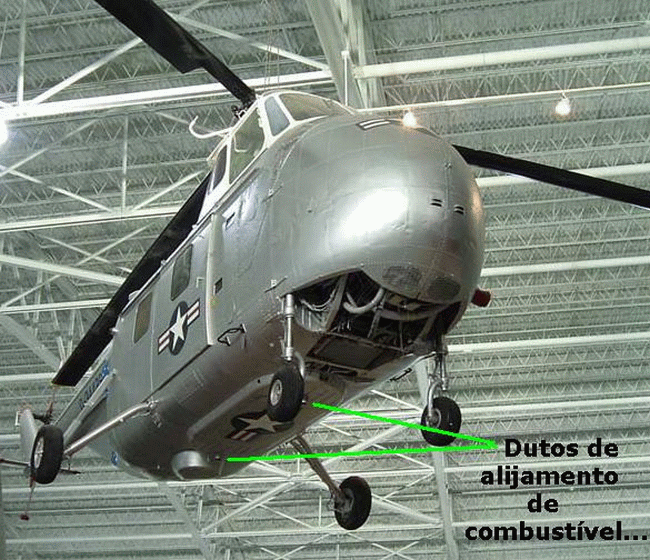

Rara foto do H-19 mostrando sua parte inferior com detalhes...

Bom, agora sim posso detalhar a parte interna do anteparo que aloja o sistema de transmissão / redução do motor...


Peças provenientes de pequenas ferragens, plástico e alumínio (reparem as presilhas da fiação e cabeamento já no local)...



Na parte superior temos a parede separadora do painel e cabine de pilotagem (tentei retratar conforme a planta do helicóptero)...

A parede "corta-fogo" recebe dois detalhes para compor o conjunto (tudo em alumínio)...

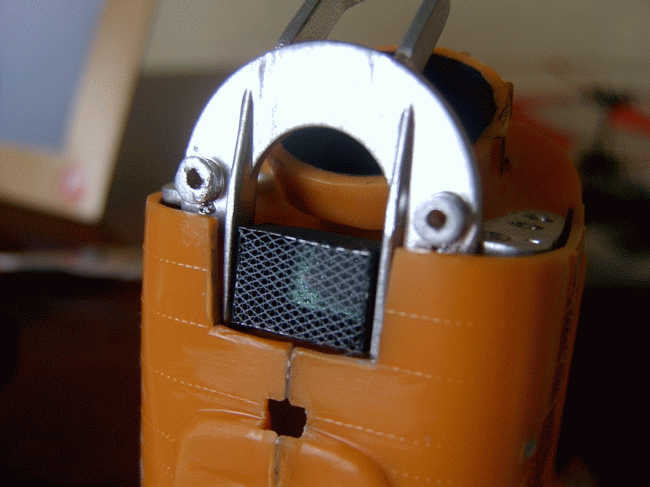

Detalhes da "parede corta-fogo" (a que separa o motor do conjunto de redução/transmissão)...

Após confeccionar os detalhes, todo o interior recebe um cinza fosco que vai ser a cor interna deste compartimento...

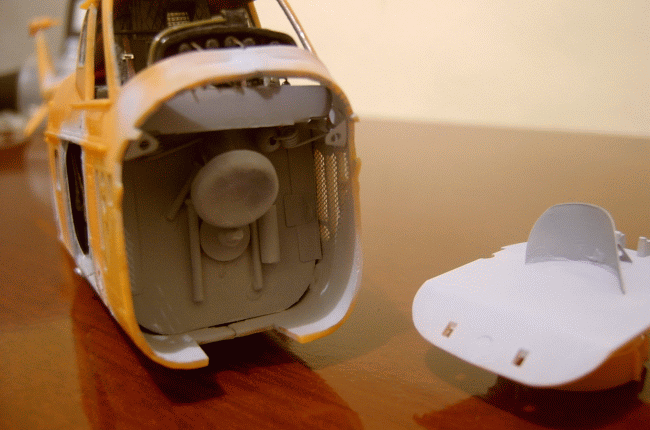

A cor cinza aplicado nas peças...

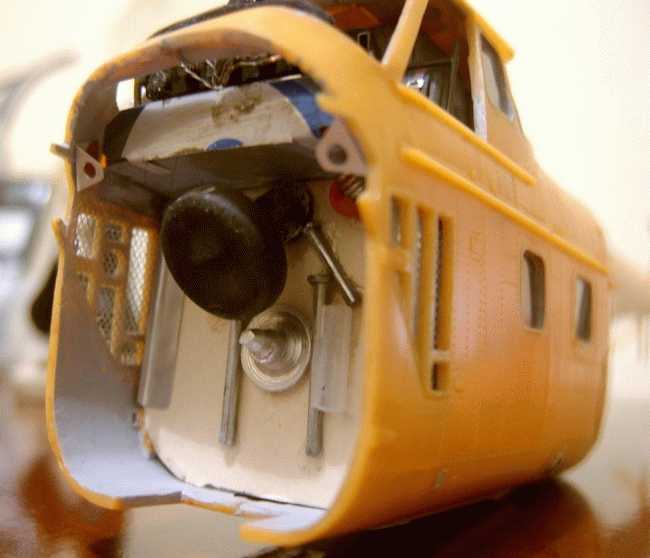

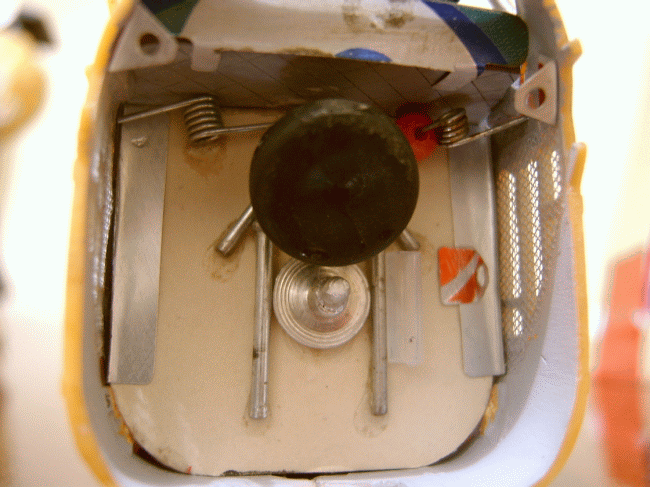

Detalhes do local...


Detalhes da parede "corta-fogo"...

Não acabou ainda, fiz três conjuntos de fiação / cabos usando sprue derretido no fogo de vela. Eles vão compor os detalhes do cabeamento e push-roads...

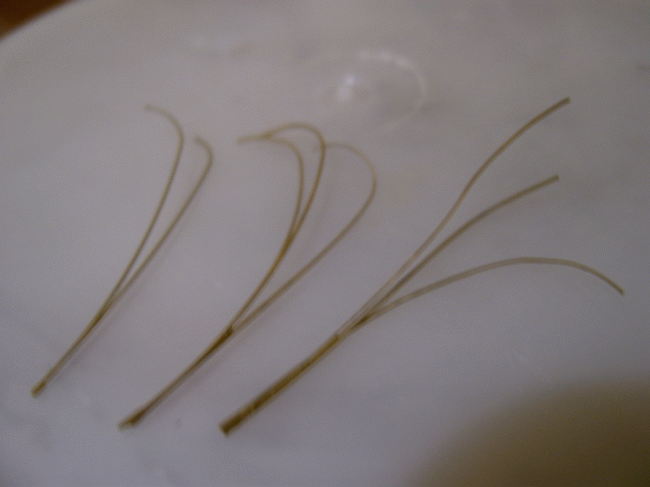

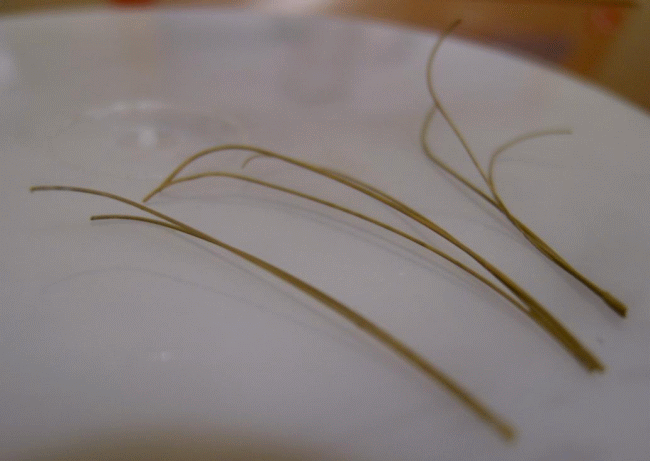

Conjuntos de fiação / cabeamento...

Aplico um dry-brush com preto fosco para simular a fuligem característica do local e aplico os fios nos devidos condutores (presilhas)...

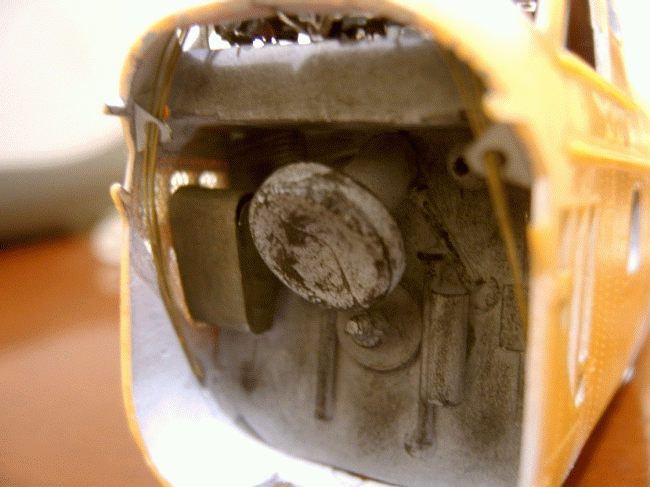

Dry-brush e fios aplicados...



Detalhes dos fios aplicados...

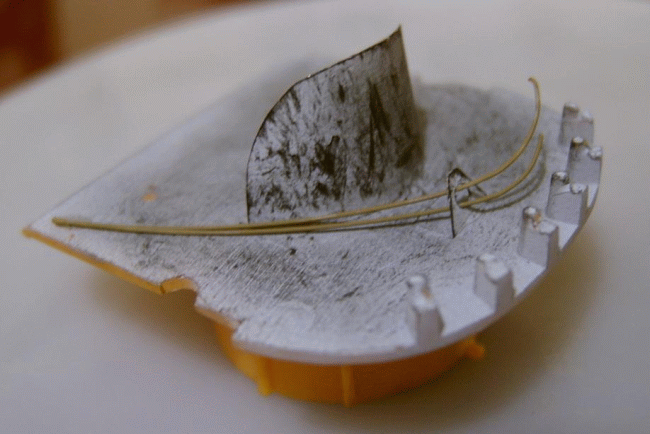

O mesmo acontece com a parede "corta-fogo"...


O terceiro conjunto representando o push-road é fixado na parede "corta-fogo"...

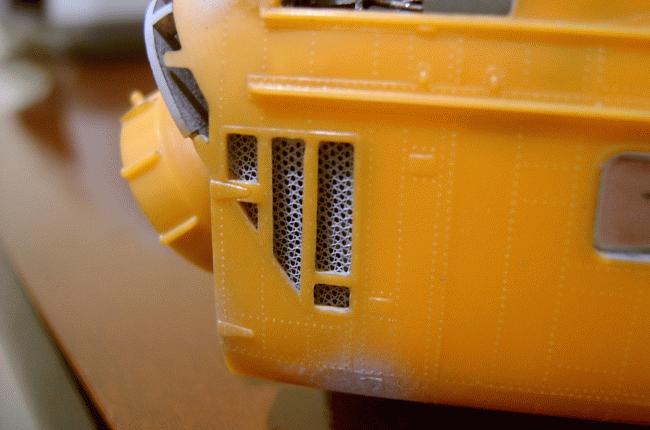

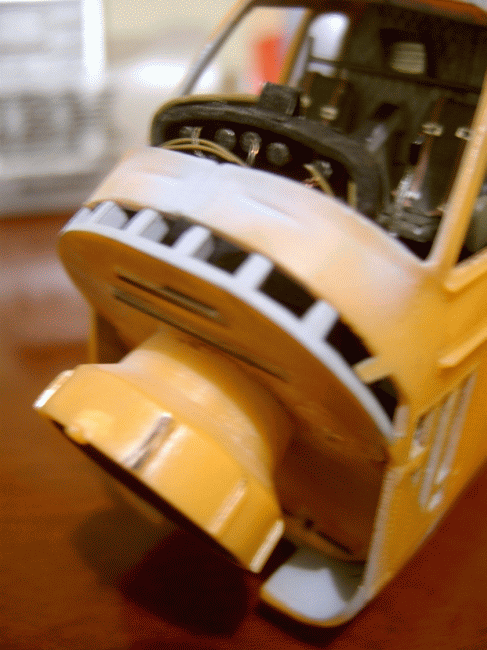

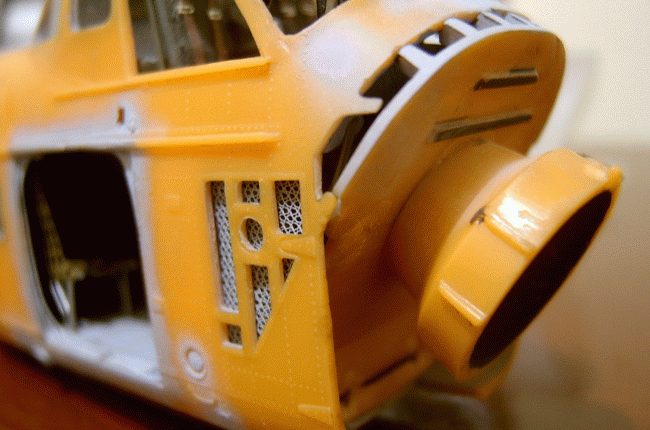

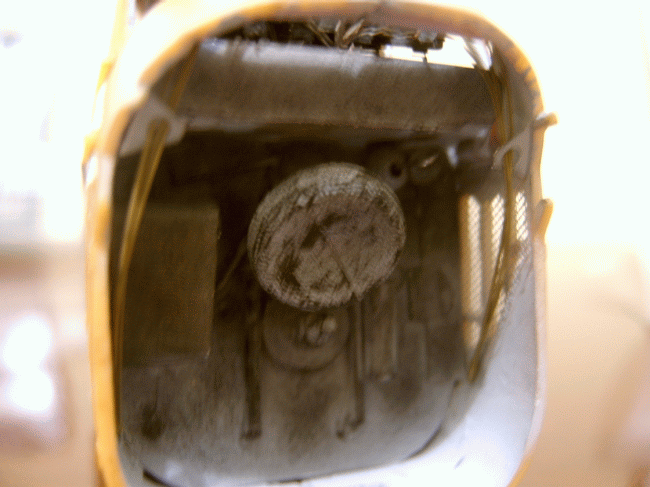

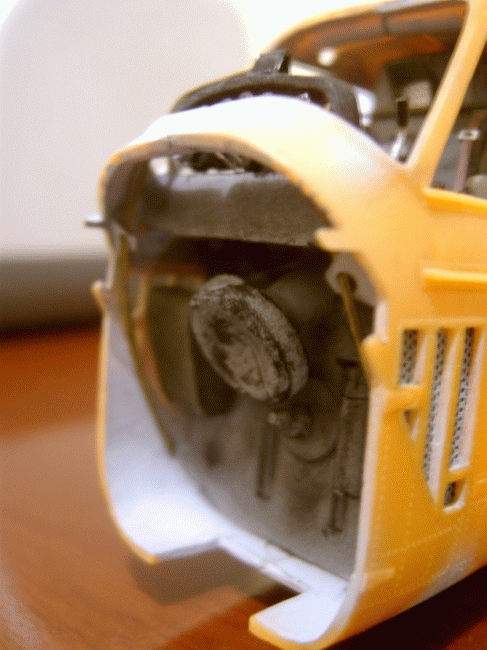

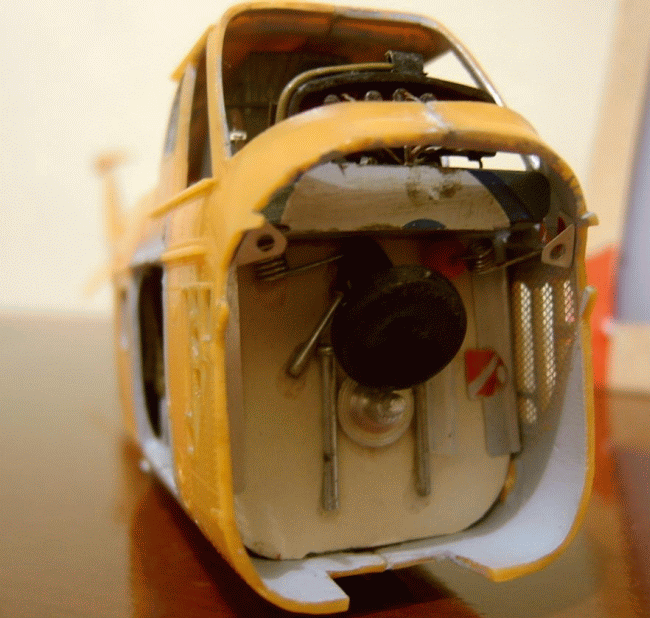

Agora é só fixar a parece "corta-fogo" no seu local, finalizando este conjunto. Avaliem as fotos seguintes... Infelizmente não mostram como fica o interior deste local (só dá pra ver se pegar o modelo com a mão e visualizar pelas grades de tule), mas foi compensador criar os detalhes...

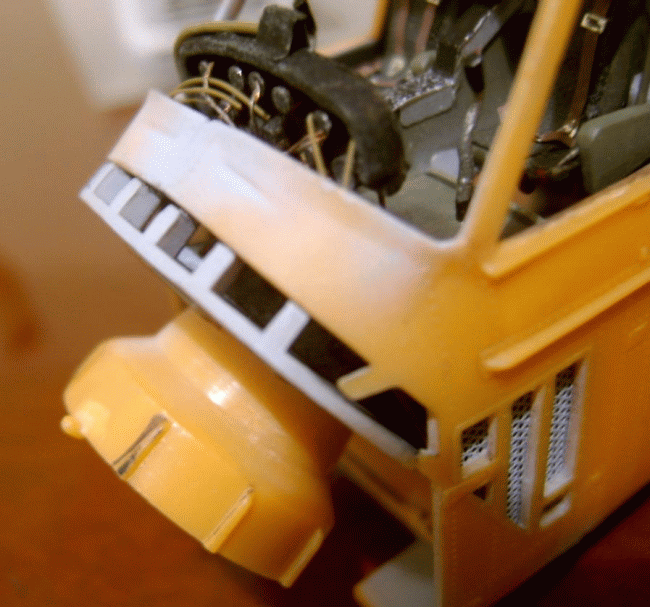

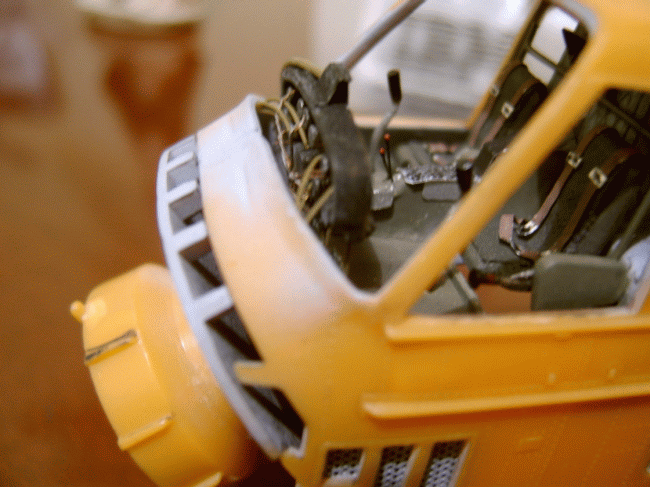

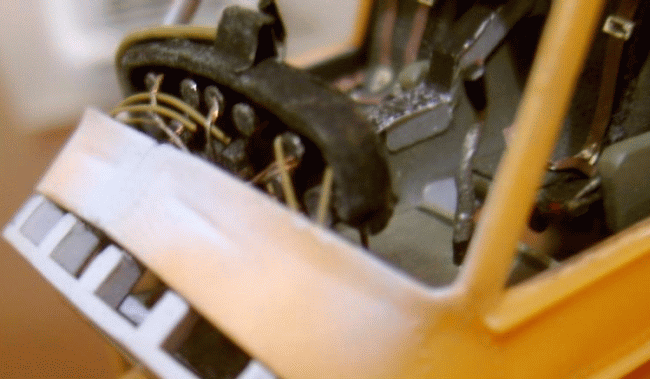

Reparem a fiação / cabeamento deste conjunto integrado ao painel de instrumentos... Fiquei satisfeito!



O próximo passo: O Motor!

CONTINUA NA PRÓXIMA ETAPA...
