ITENS DA CABINE (PARTE 01):

Um dos itens mais ricos em detalhes quando vemos um modelo de um Huey é, sem dúvida, a cabine de pilotagem e habitáculo de passageiros integrado.

Se considerarmos todos os detalhes, vemos que são muitos "subconjuntos" que devem ser confeccionados separadamente para no final agregar tudo e apresentar um efeito agradável.

Começo com o anteparo traseiro que divide a área do habitáculo com a área destinada ao motor. A peça do kit que representa a parede que separa a cabine do motor é única e com detalhes até legais, entretanto, bem diferentes do que o modelo necessita...

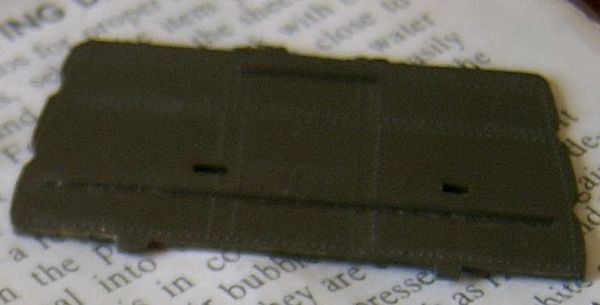

Optei por revestir a peça com a "técnica da etiqueta" que consiste em riscar uma etiqueta em papel autocolante e aplicar na peça devidamente lixada...

A princípio, o resultado agradou. Mas novidades estavam por vir...

Paralelamente, apliquei lixa no revestimento feito com massa putty (aquele que tapou o resultado do corte da caixa de sensores de tamanho exagerado)...

E o acabamento ficou muito bom!

De início fiquei intrigado com o formato do assento dianteiro proposto pela Monogram neste kit...

Entretanto, pesquisando um pouco descobri que o mesmo existiu nas primeiras versões do Huey...

As duras lições aprendidas na guerra da Coréia fizeram com que, de início, para atuar na Guerra do Vietnam, o assento fosse blindado somente nas costas e embaixo...

Mas com o tempo, os Vietcongs mostraram que tal blindagem ainda não era suficiente...

O fabricante desenvolveu então uma versão do assento com blindagem lateral...

A blindagem lateral de 10 mm melhorou as taxas de baixas por ataques laterais, pois sua placa protegia piloto e co-piloto do fogo de armas leves...

E deslizava para trás permitindo a saída dos tripulantes...

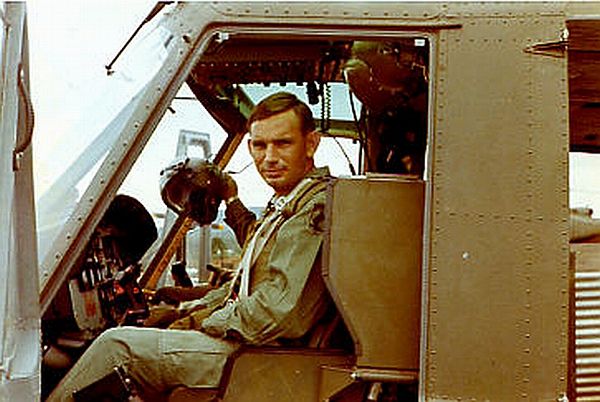

As placas laterais blindadas dos assentos dianteiros, quando deslizadas para trás, permitiam a saída dos tripulantes...

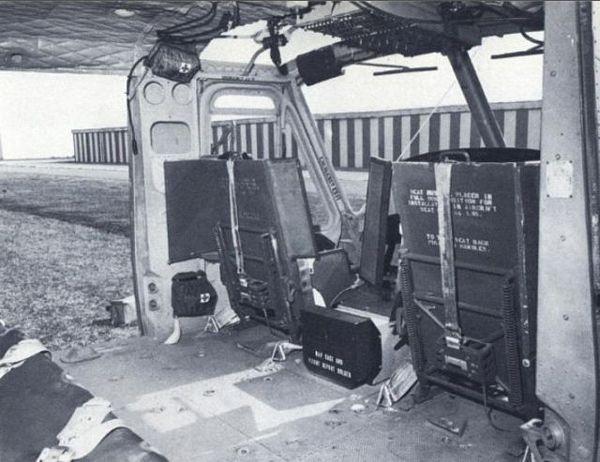

Observando as cores em um modelo real, vemos os cintos na cor cinza (que com o uso acumulavam sujeira e passavam a um tom bege) a predominância da cor "Olive Drab" nas placas de blindagem e preto para as bordas metálicas protetoras dos ângulos em corte...

Para meu modelo, optei pelo assento mais protegido feito em scratch e simulei as peças substitutas no Corel Draw© já para a escala 1:48...

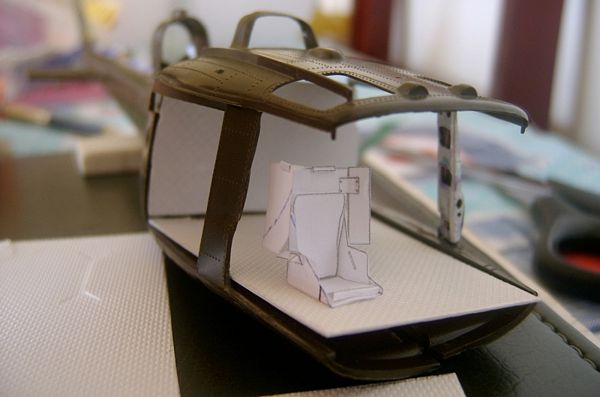

Recortadas em papel comum, faço uma avaliação para ver se há correções necessárias...

E efetuo muitos dry-fits (sempre bem vindos para se concluir se uma peça ficou boa ou não)...

Corrigidos os detalhes, corto as peças no plástico de cartão usado de telefone público, pois a densidade do material atende aos objetivos da escala e com isso o resultado surpreende...

Complementos com chapa de alumínio e fios elétricos desmanchados finalizam essa parte do assento...

O resultado agradou muito...

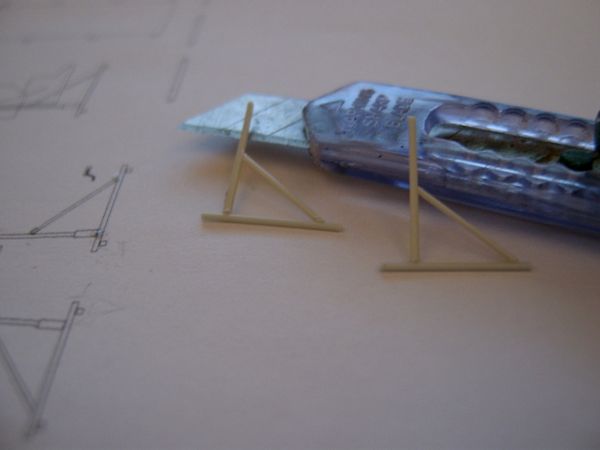

Para a estrutura do assento, usei sprue esticado no fogo de vela devidamente cortado conforme o esquema impresso no Corel Draw©...

Gera trabalho, mas é compensador o resultado...

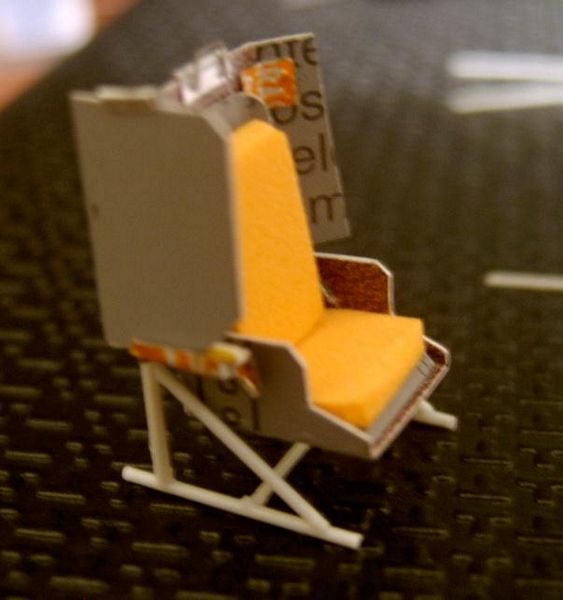

Usando resmas de um papel emborrachado que minha filha usa na escola, corto os estofamentos para compor o detalhe final...

A chapa lateral de blindagem principal vista na foto também é móvel (deslizante) como no modelo real...

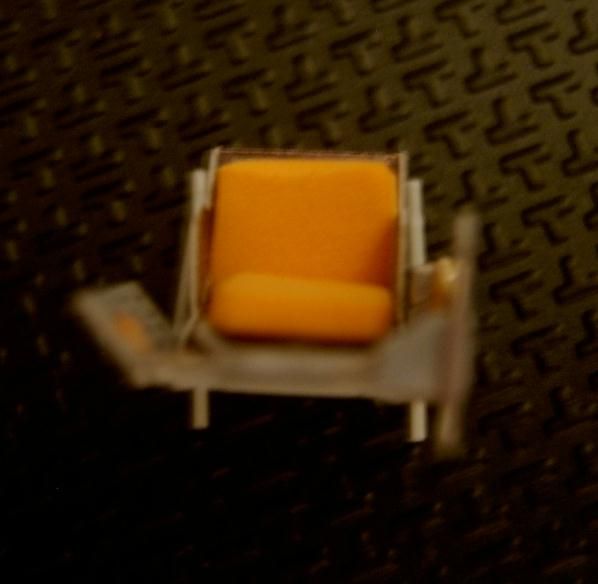

Visualmente, o conjunto do assento para o modelo agradou muito!

Mas não pensem que acabou! Teremos uma segunda parte de detalhamentos "finos" nestes assentos!

CONTINUA NA PRÓXIMA ETAPA...
