ITENS DE CABINE (PARTE 02):

O painel de instrumentos do Huey é composto de três pontos: o painel frontal, o console central e o painel de teto. Na WEB conseguimos facilmente um esquema para estudo do que deve ser tratado para enriquecer os detalhes do modelo...

Inicialmente, preciso de um gabarito semelhante ao da imagem abaixo:

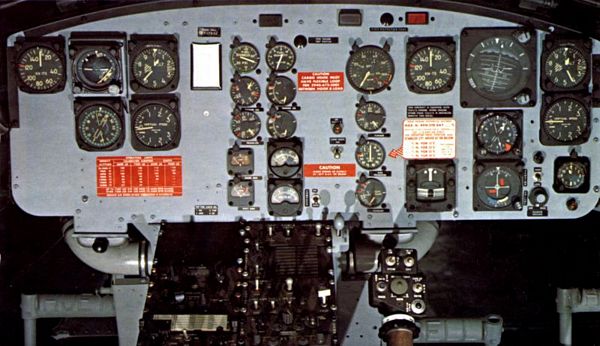

Com sorte, achei na WEB uma foto de boas dimensões do painel principal (frontal) da versão "B"...

Para se ter uma ideia do nível de ampliação, fiz um comparativo do tamanho real da foto na montagem abaixo...

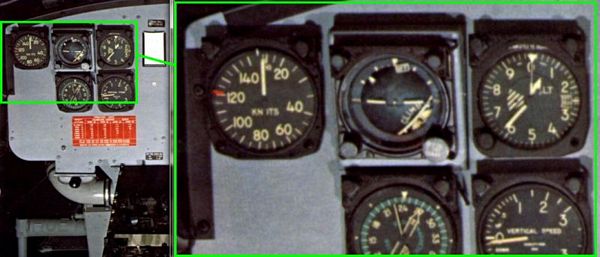

O detalhe ampliado mostra o tamanho real da foto que possibilita ver detalhes dos instrumentos...

Isso possibilitou desenhar no CorelDraw©, com detalhes, todos os instrumentos do painel principal, bem como verificar as cores usadas...

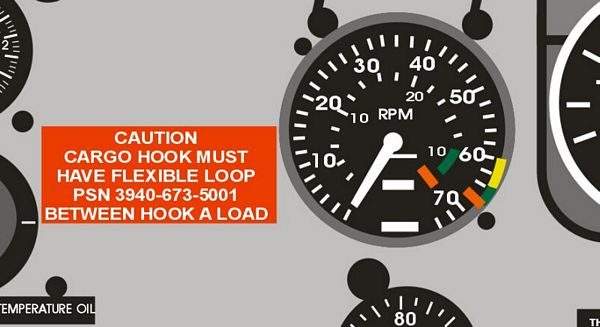

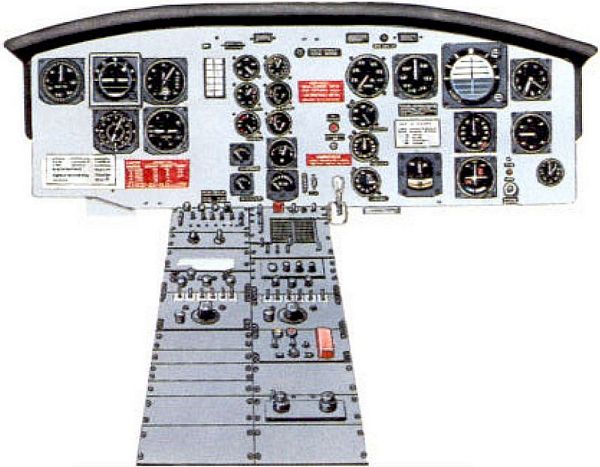

Desenho do painel principal feito no CorelDraw©...

O nível de detalhamento do desenho dos instrumentos foi complexo, mas ficou excelente para qualquer escala...

O console central também recebeu um estudo aprofundado da versão "B" e obteve o mesmo tratamento quanto ao desenho e técnicas de contraste na impressão...

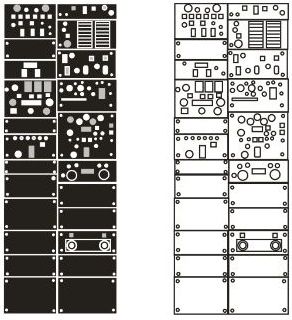

Desenho da parte superior...

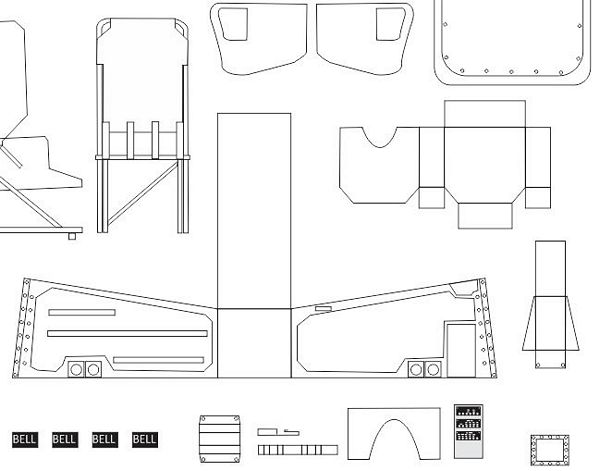

Peças do console central do Huey para montagem tridimensional...

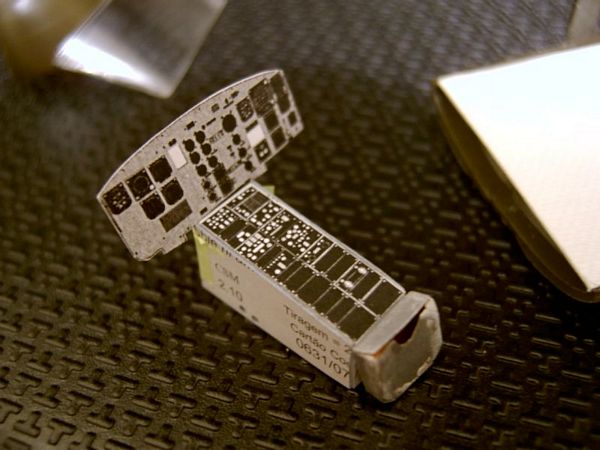

Durante o processo de desenhar tudo (que leva dias), fui imprimindo e montando para ver os esquemas de contraste e ao mesmo tempo, efetuar correções no tamanho obtido com os cálculos de escala. Usei cartão de telefone público usado na montagem do console central...

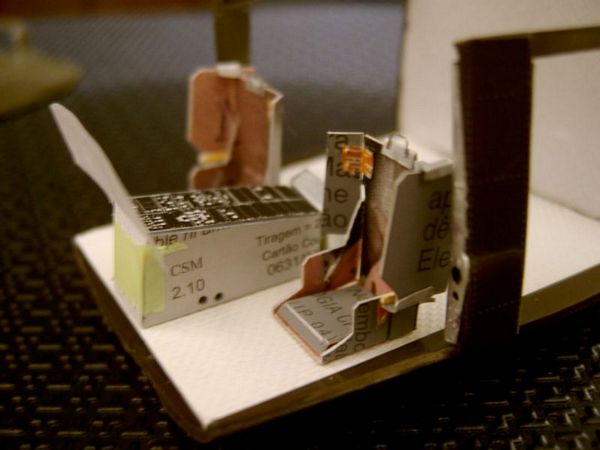

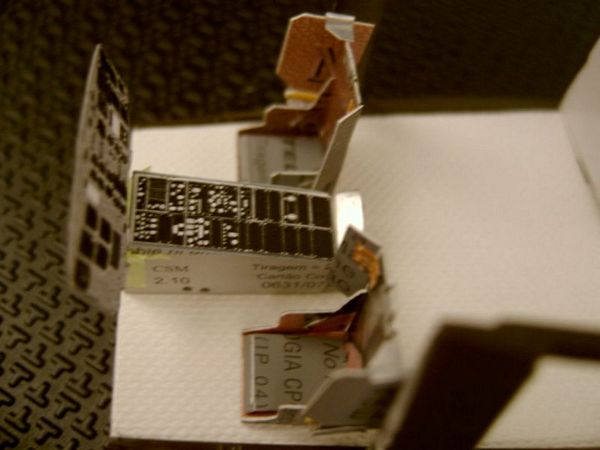

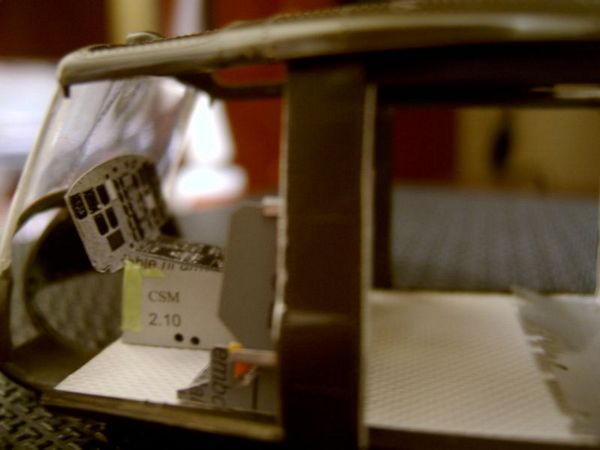

Os resultados melhoravam a cada teste de concatenação dos conjuntos...

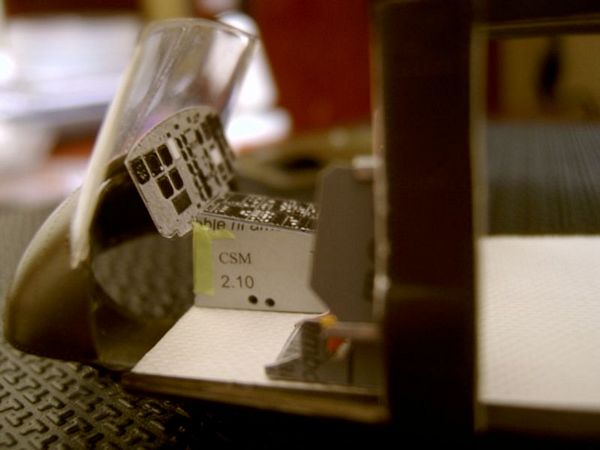

Neste e em qualquer outro tipo de montagem, devemos sempre efetuar dry-fits de verificação, pois qualquer erro deve ser identificado o mais breve possível. Por isso, comecei a trabalhar o nariz do modelo, tendo em vista que este também integra o conjunto da cabine...

Avaliando o nariz do modelo, notamos que seu molde deixa a desejar quanto aos detalhes existentes no aparelho real...

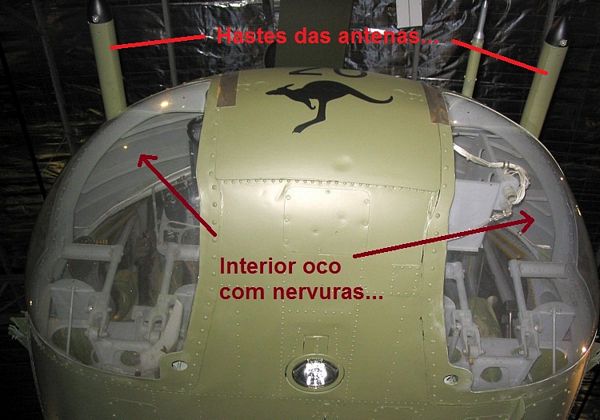

São muitos erros: Curvatura inexistente na parte superior (que se integra ao painel de instrumentos), hastes para antenas com formato incorreto, parte inferior selada (quando deveria ser oca), ausência de furos nas laterais e densidade do plástico muito grande para proporcionar um visual "realista".

Efetuei cortes no nariz do kit para atender ao objetivo do detalhamento e assim resolver os problemas citados acima. Para melhorar o dry-fit, fixei o denso para-brisa (que será substituído por outro de espessura convincente)...

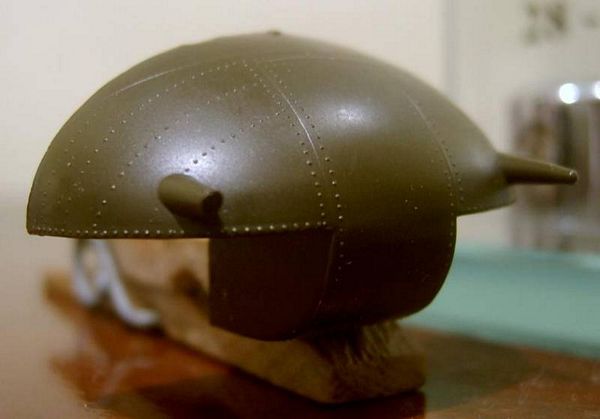

Observem na imagem abaixo a dimensão dos cortes no nariz do modelo...

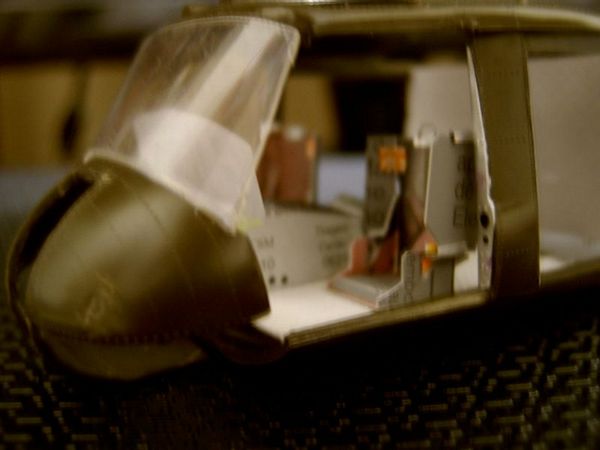

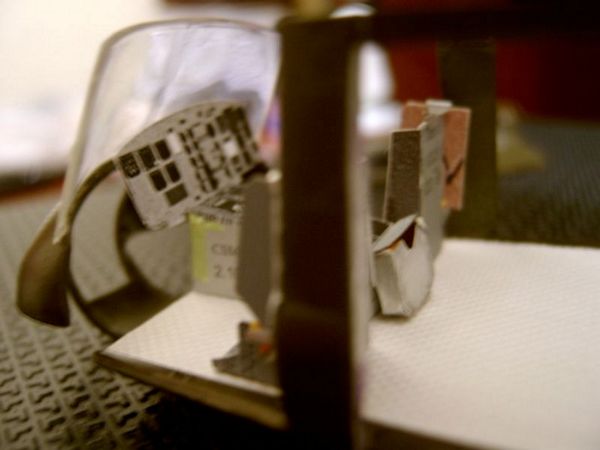

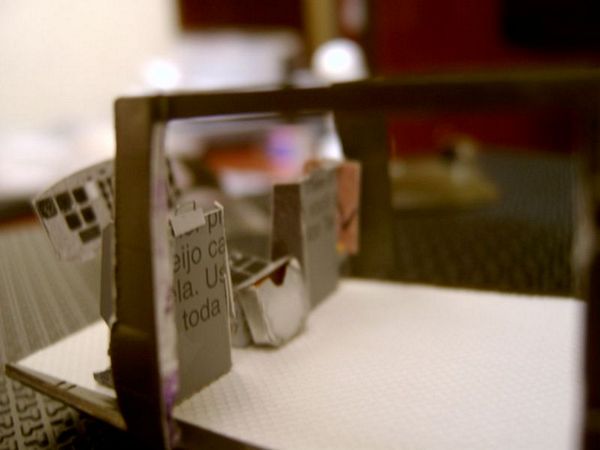

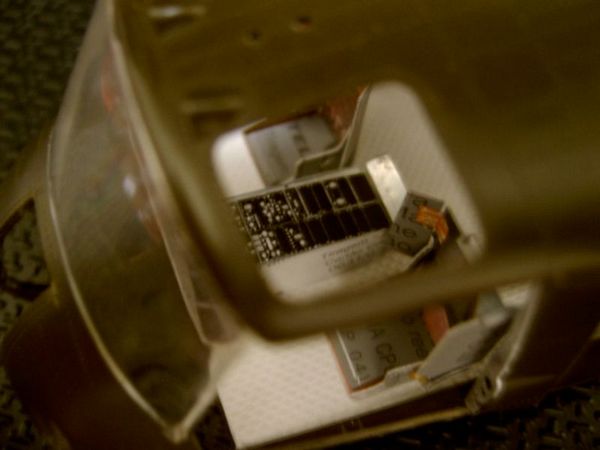

Nas próximas fotos, já se nota que o resultado começa a deixar de ser aquele visual de "brinquedo"...

CONTINUA NA PRÓXIMA ETAPA...
