Monogram Bell UH-1B Huey 1/48

ITENS DE CABINE (PARTE 03):

Observando as fotos do Huey, podemos notar que a cobertura do painel principal apresenta algumas ranhuras em alto relevo...


Para o modelo, desenhei no CorelDraw© a peça que, devidamente dobrada, vai compor o detalhe da cobertura do painel...


Coloco a imagem impressa sobre a chapa de alumínio e pressiono com uma chave de fenda para formar as ranhuras...

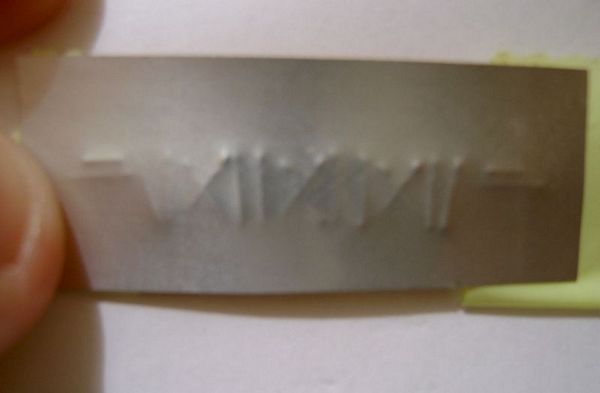

Do lado contrário da peça, obtenho o desenho em alto relevo pretendido...


Dobro a peça e testo o seu encaixe...



Aparentemente ficou convincente o resultado pretendido...

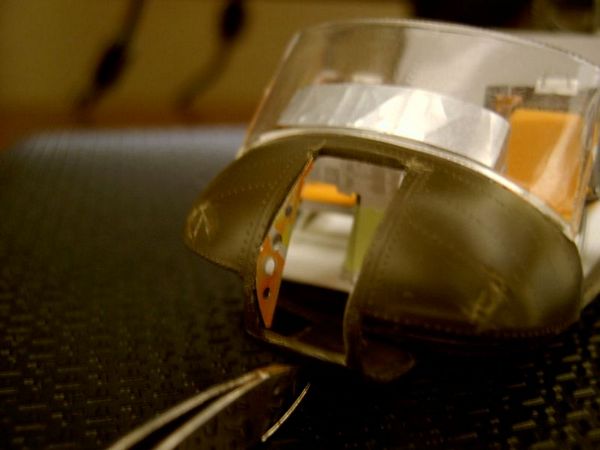

Após os cortes, o nariz do modelo ficou comprometido estruturalmente e precisa de reforços. Baseado no aparelho real apliquei um reforço utilizando peças cortadas em chapa de alumínio, desenhadas no Corel para, em conjunto, preencherem os detalhes do nariz do kit...


Peças internas do nariz do Huey versão "B". A posição dos furos muda conforme a versão, exigindo atenção do plastimodelista...

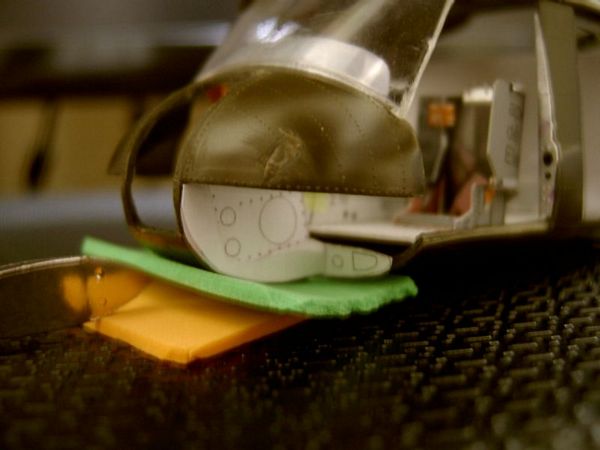

Testes com papel são aplicados para o conjunto lateral...




Outro detalhe a agregar na cabine são as caixas de munição. O Huey versão "B" opera com 12 caixas de munição dispostas em 03 fileiras de 04 caixas (uma espécie de "pacote")...


"Door Gunner" municiando as caixas para as metralhadoras 7.62 automáticas usadas nas laterais do aparelho...

Fiz o gabarito de corte das caixas de munição (base e tampa) para recortar diretamente na chapa de alumínio...


Gabaritos das caixas de munição do Huey. São 12 caixas ao todo...

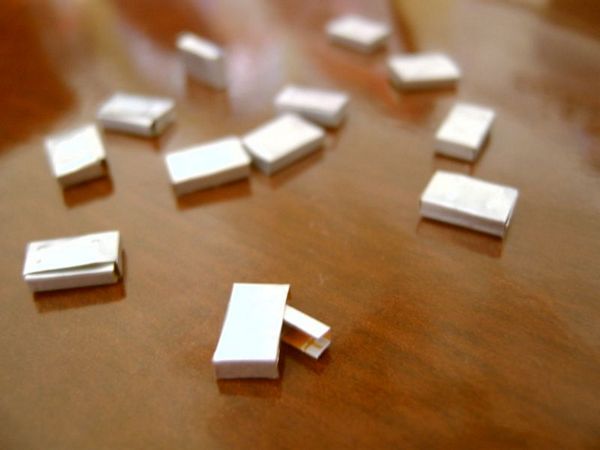

Cortadas e dobradas, o realismo proporcionado pelas peças em conjunto supera as expectativas...

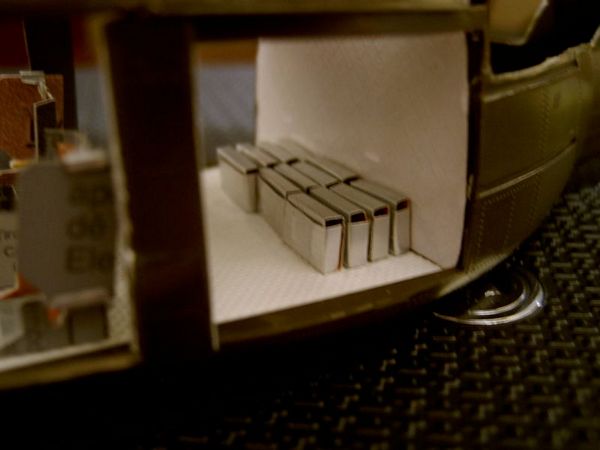

O objetivo é fazer um "Pack" com as caixinhas para obter o resultado abaixo:

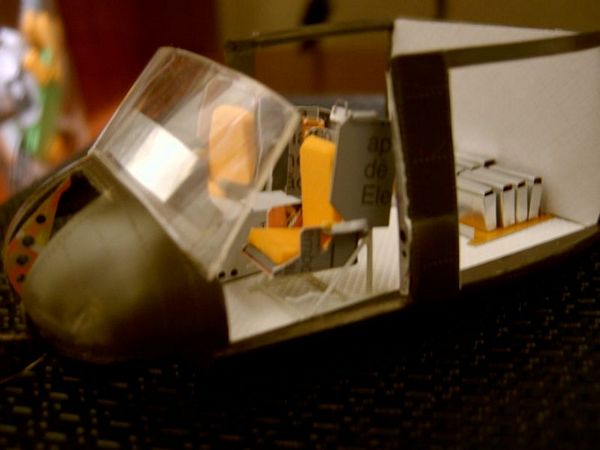

Em novos dry-fits, podemos ver que o modelo caminha para ficar bom...
















CONTINUA NA PRÓXIMA ETAPA...
