Monogram Bell UH-1B Huey 1/48

ITENS DE CABINE (PARTE 05):

Um dos pontos básicos muito esquecidos por plastimodelistas durante uma montagem com alto grau de modificações é a integração das peças. Às vezes se está tão "empolgado" com determinado detalhe que está fluindo bem e acaba-se esquecendo de que determinada peça virá tardiamente a atrapalhar o conjunto já pronto.

No caso do Huey, a integração do teto deve ser observada previamente para se evitar dores de cabeça futuras quanto a integração das peças.

A peça do kit Monogram que representa o teto do aparelho em si é bem feita e apresenta detalhes que visualmente satisfazem o modelista, entretanto, um detalhe nela chama a atenção: a cinta anti chuva (uma lâmina longitudinal presente no teto) apresenta-se mais extensa que o normal...


Observando a peça fiquei intrigado por nunca ter visto tal formato nas fotos do aparelho original, chegando a pensar que poderia ser um erro do fabricante do kit. Pesquisando um pouco mais descobri que a Monogram trabalhou com uma fôrma baseada no protótipo 204 (mais precisamente o YH-40) visto na foto abaixo:


Em comparação a qualquer versão do Huey 204, essa lâmina não se sobrepõe a vigia superior do teto...


Para a versão "B" que pretendo para o modelo, esta lâmina será reduzida para atender a configuração pretendida...


Outro problema encontrado foi o empenamento das colunas que exigiu fixar pequenos grampos metálicos verticais para atuar como guias no encaixe do teto do aparelho...


Grampos feitos com fios elétricos desmanchados e aplicados em micro furos verticais ajudam a manter a peça corretamente alinhada com as colunas.

Isso possibilitou o correto alinhamento do teto com o conjunto da cabine...

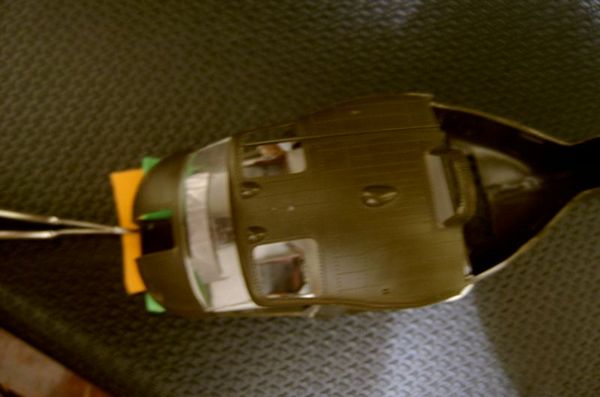

Avaliem a integração dos conjuntos prontos nas fotos abaixo (dry-fits de teste)...








Aproveitei para furar as entradas de ar fresco para a cabine (que no kit vieram completamente fechadas)...


Outro ponto de integração com a cabine do modelo é o nariz do mesmo. Após os cortes efetuados na peça e a incorporação do reforço estrutural, furei e recortei as peças laterais cortadas em chapa de alumínio...



Depois de aplicados os rebites manualmente (com o auxílio de uma punção), dobro a peça...

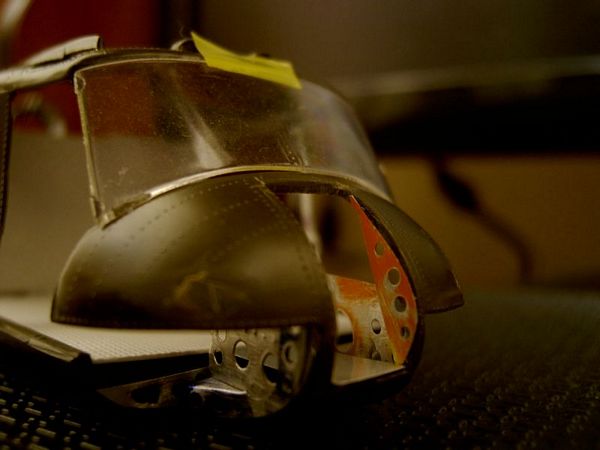

A colagem das peças no nariz do modelo é feita de forma simples e substitui as laterais anteriormente retiradas. O resultado é de um realismo bem superior...






















ITENS DA CABINE (PARTE 06):

Avaliando fotos dos assentos usados por pilotos e co-pilotos do Huey, observamos detalhes estruturais na parte de traz, bem como cintos, fivelas, prendedores, etc.


Estes detalhes compõem os ditos "detalhes finos" normalmente retratados em scratch.

Nos assentos do modelo, comecei pelo detalhe do extensor dos cintos de segurança feitos em chapa de alumínio...

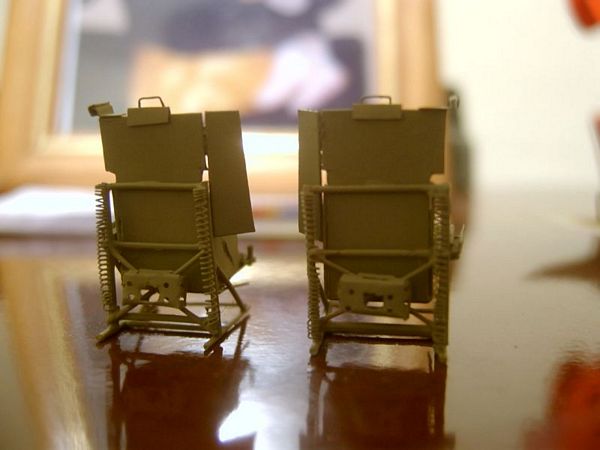

As molas e montantes de elevação do assento também foram retratadas...




Após a inserção de outros detalhes as peças são preparadas para pintura...



E após a aplicação da cor apropriada, temos um conjunto de assentos convincentes para a escala...






Colocados à contraluz, podemos observar mais riqueza de detalhes...




As fivelas, cintos e desgastes inseridos na parte dianteira...



O tencionamento dos cintos e seus cabos acionadores (feitos com sprue esticado no fogo)...





O resultado final agradou sobremaneira...

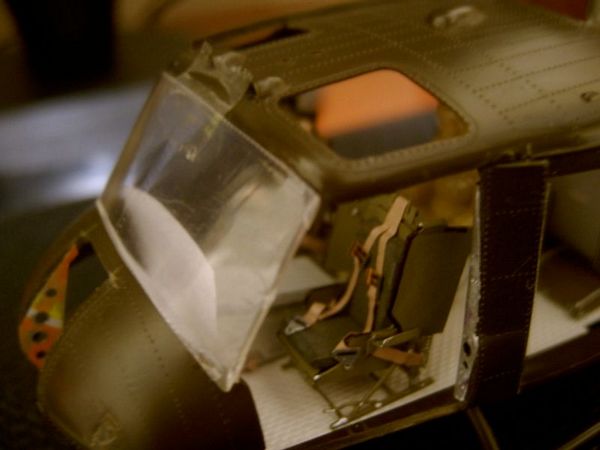

Com os assentos finalizados, efetuo testes de encaixe no interior do modelo...


Efetuando dry-fits com os conjuntos já prontos...







Usei um piloto na escala 1:48 para ver a adequação. Achei-o interessante para um diorama ou algo similar (não me decidi ainda)...




O resultado visual dos conjuntos só vai melhorando!


O próximo passo é atuar no piso da cabine e painel central.

CONTINUA NA PRÓXIMA ETAPA...
