Monogram Bell UH-1B Huey 1/48

ITENS DA CABINE (PARTE 13):

Quem está acostumado com aviões, sabe que os pedais são os controles que acionam o leme de direção, normalmente localizado na cauda do avião. Nos helicópteros, os pedais controlam o passo da hélice de cauda, aumentando ou diminuindo-o para que o aparelho gire em seu eixo vertical. A esse conjunto foi dado o nome de "pedais do sistema anti-torque"...

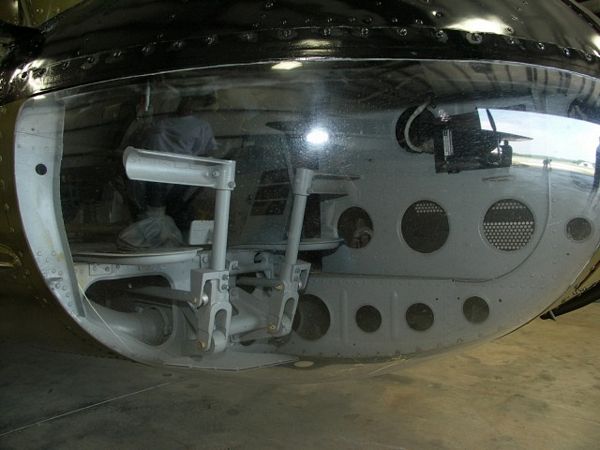

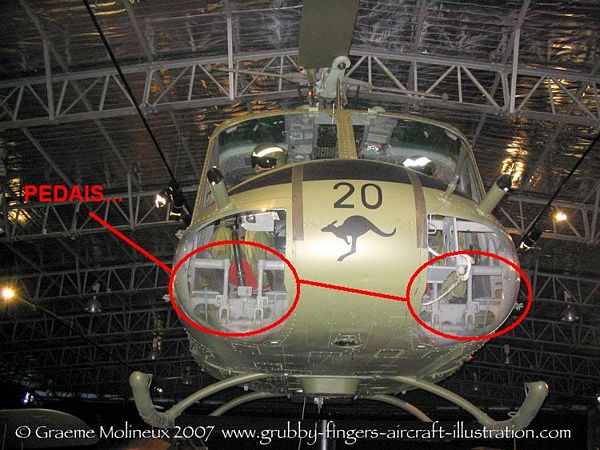

Muito similar aos demais helicópteros, o Huey possui pedais para piloto e copiloto, localizados próximos às "bolhas" de vidro inferiores, usadas para visualização em pousos ou operações mais delicadas...


No Huey, os pedais são todos metálicos e inicialmente apresentavam o nome do fabricante (BELL) impresso em relevo em ambos os comandos...


O uso no Vietnam originou o apelido "Huey" que, nas entregas posteriores, o fabricante adotou impresso em relevo tal apelido em conjunto com o nome anterior...


Vistos de lado, os pedais são levemente curvos e parafusados nas bielas...

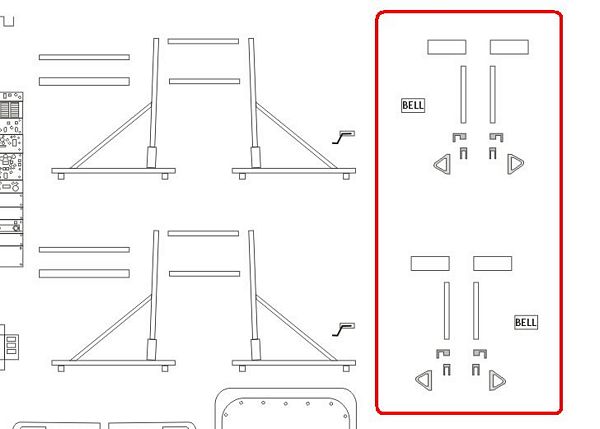

Para o modelo, desenhei no CorelDraw© as peças para recortar na chapa de alumínio...


Peças dos conjuntos de pedais anti-torque para uso no modelo. Notem que o nome "BELL" está presente para comparação, onde um decalque efetuará o trabalho de detalhamento do nome do fabricante no pedal...

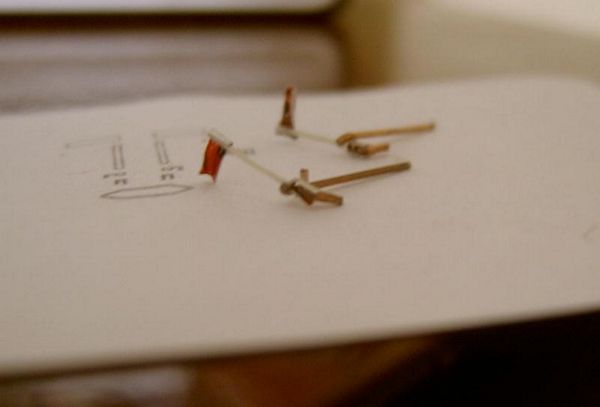

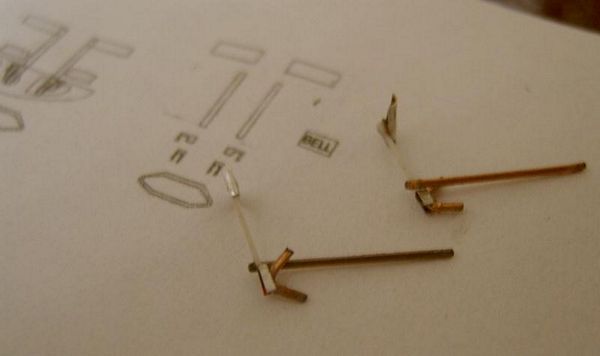

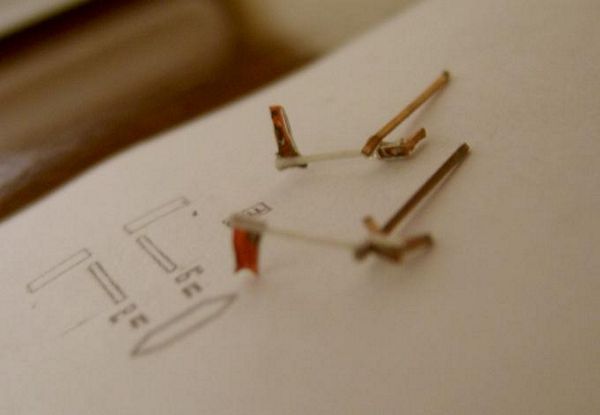

Por causa do tamanho, usei pedaços de grampos de grampeador, sprue esticado no fogo de vela e as peças recortadas no alumínio que, devidamente curvadas, possibilitou montar os conjuntos...




Recebendo pintura adequada, pude fixa-los em seus locais (um trabalho muito delicado que quebrava com facilidade se mal manuseado)...

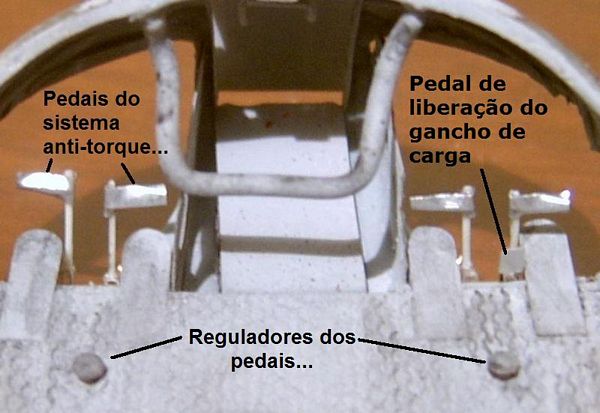

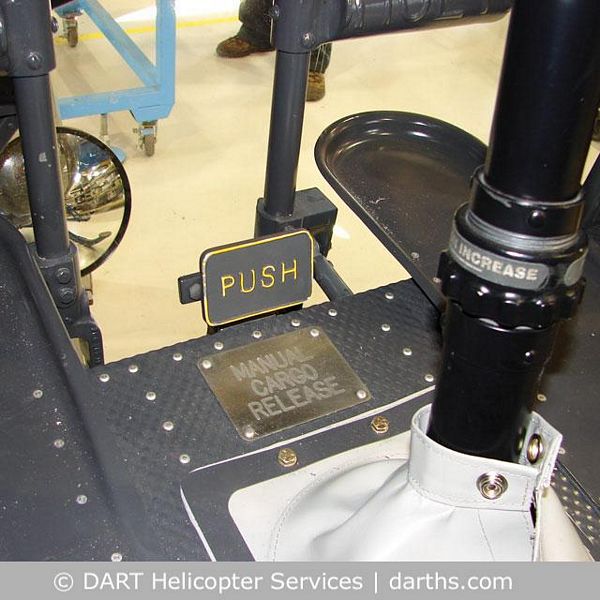

No Huey, o pedal de liberação do gancho de carga é localizado entre os dois pedais do piloto...

Para quem não sabe, um terceiro pedal localizado entre os pedais do piloto é responsável por liberar manualmente o gancho de carga localizado embaixo do aparelho, caso falhe o sistema elétrico de liberação, quando no transporte de cargas...

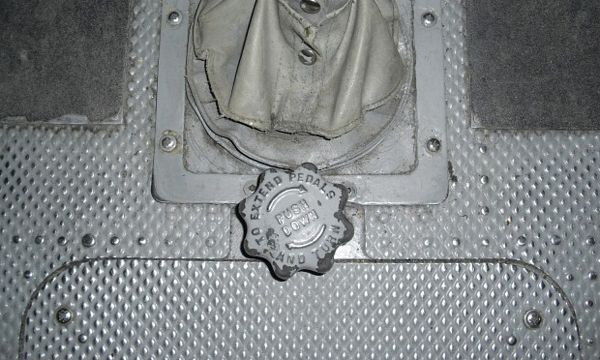

Os reguladores (um para cada tripulante) regulam a distância dos pedais, adequando a sensibilidade ao gosto do operante...

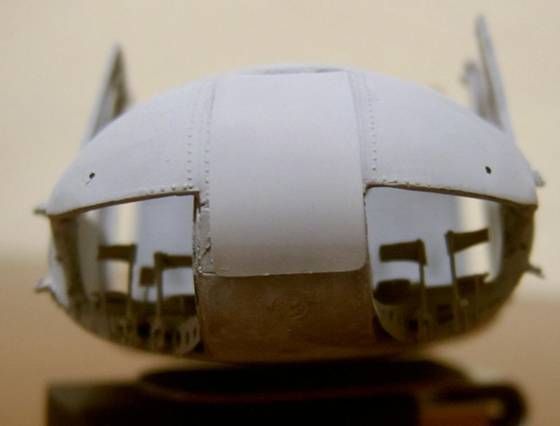

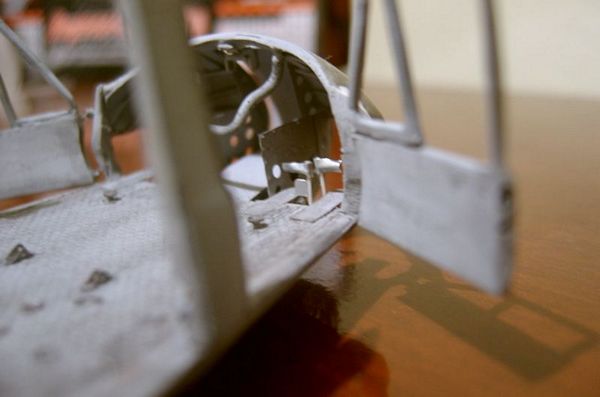

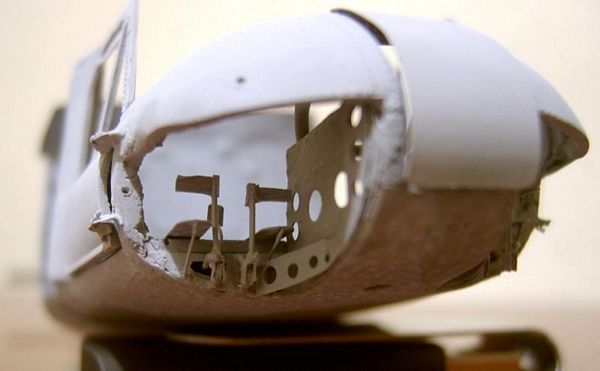

As fotos mostram como ficou o resultado até o momento...

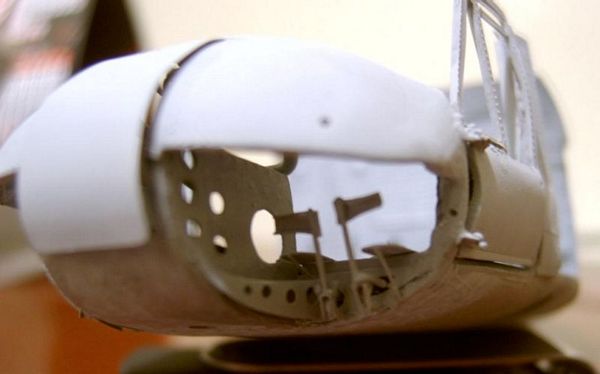

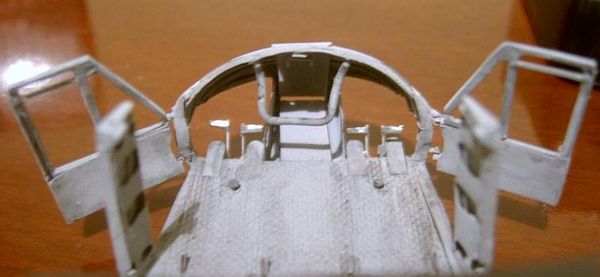

Fiz um dry-fit com os conjuntos já prontos para ver o resultado dos pedais e gostei do resultado...


Avaliando algumas fotos, notei como detalhe que o fuzil "M-16" aparece com frequência nas fotos dos Huey atuando ou que atuaram no Vietnam...

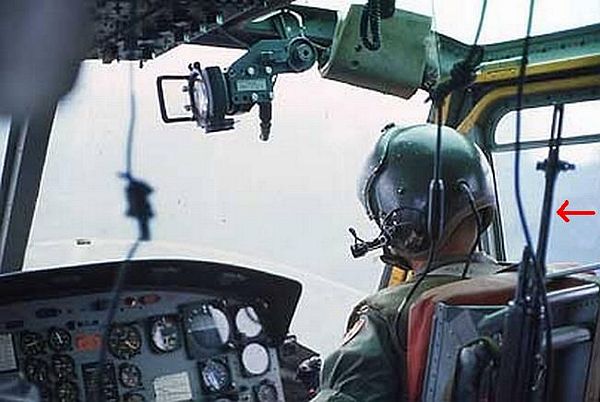

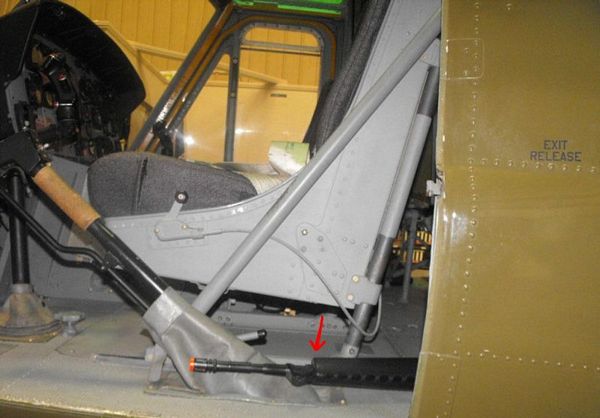

Fuzil M-16 sempre presente nos Huey da Guerra do Vietnam...

Decidi incorporar este "detalhe" no meu modelo, mas para isso, precisava saber mais sobre este fuzil...

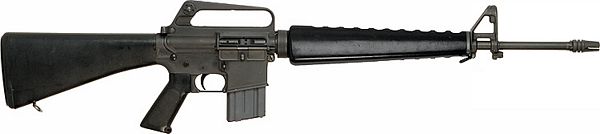

"M16" é a designação das forças armadas norte-americanas para uma família de fuzis de assalto derivados do AR-15. Este fuzil de assalto foi o principal fuzil de infantaria das forças armadas dos Estados Unidos no Vietnam. Foi utilizado por 15 países da OTAN e foi a arma de fogo mais produzida em seu calibre neste período...


Em 1967, relatórios de campos do Vietnã lançaram um olhar pessimista sobre a arma: os fuzis entregues para as tropas americanas travavam no meio do combate, o que resultou em muitas baixas. Houve algumas causas para o mau funcionamento, o principal foram as munições que usavam, tinham como propelente uma pólvora em grânulos esféricos, a mesma utilizadas na munição 7,62mm da OTAN. Esse grânulos produziam resíduos muito incrustantes que se acumulavam e travavam o fuzil, isso aliado ao fato do kit de limpeza não acompanhar a arma, os soldados serem pouco treinados para limpar o seu fuzil e tinham poucas provisões para fazê-lo. O sistema de ação direto sobre o ferrolho aumenta os desgaste da arma, reduzindo sua precisão em curto espaço de tempo.

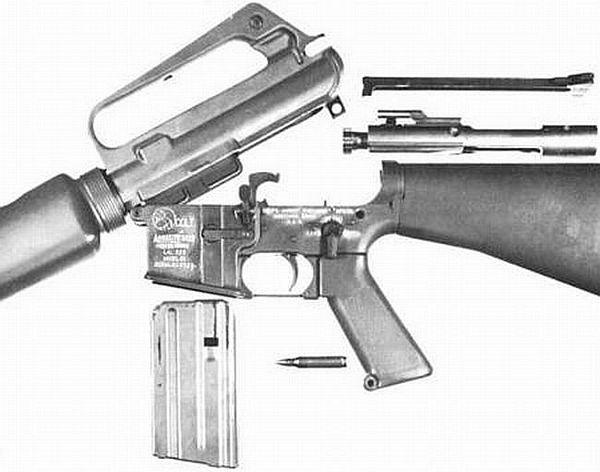

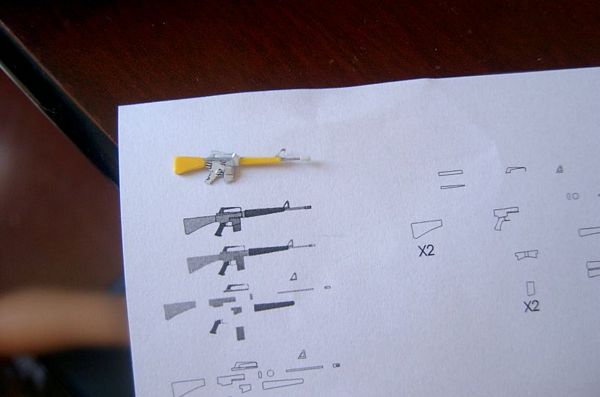

Baseado nos esquemas deste fuzil, desenhei no CorelDraw© as peças necessárias para criar um na escala 1/48 e assim, compor o detalhe pretendido...

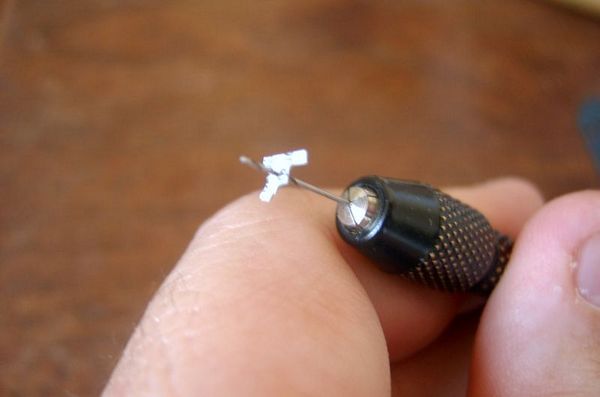

Usando cartão de telefone público usado, chapa de alumínio e fios elétricos de bitola adequada, corto as peças e vou incrementando os detalhes...

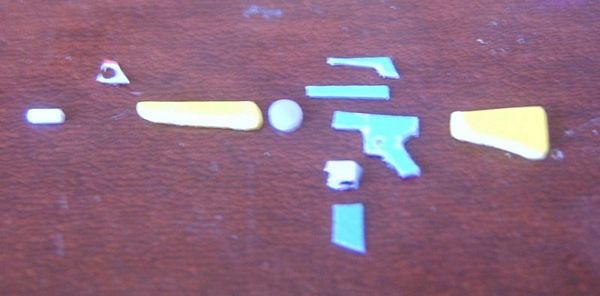

Faltando os ajustes ficou assim...


Pré-ajustado...

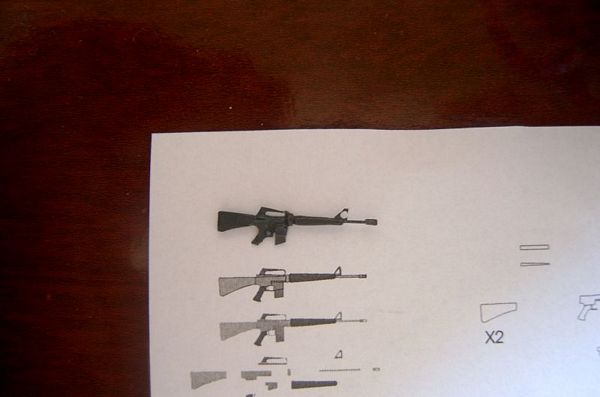

Comparativo com tamanho da escala...

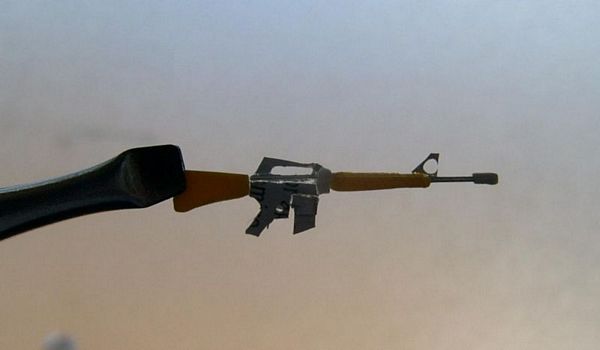

Pintado...

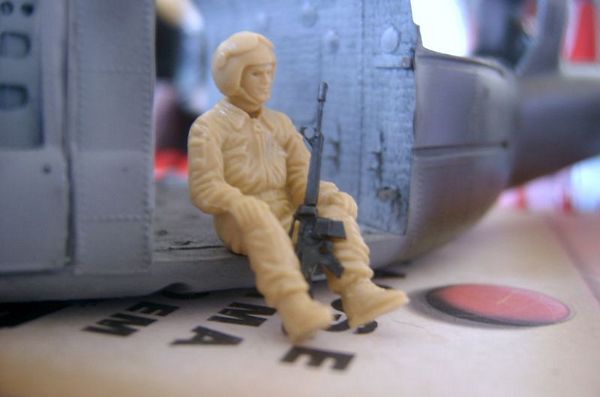

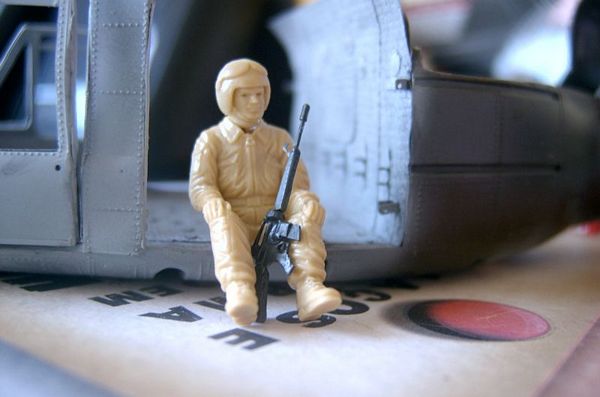

Usei meu "piloto de testes" para ver o resultado obtido... Ficou razoável. Talvez nos próximos eu consiga um resultado melhor...

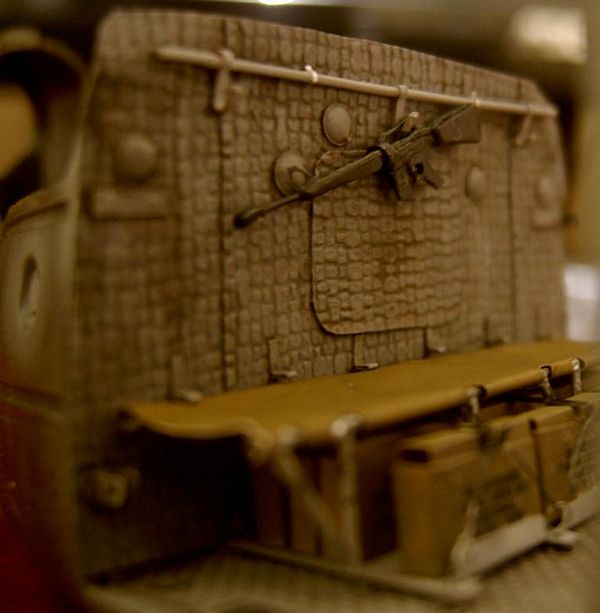

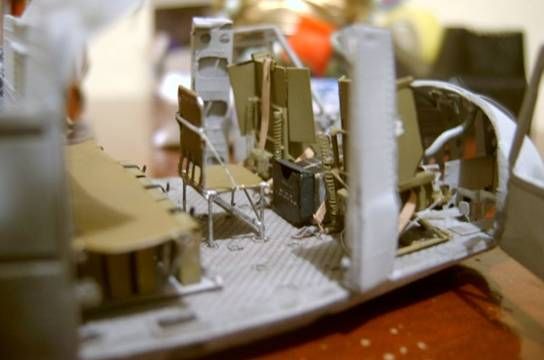

Fiz uns testes para decidir onde fixá-lo...


Ainda não decidi se vai ser neste local, mas a ideia de ter um M-16 no interior do modelo já foi acatada.

CONTINUA NA PRÓXIMA ETAPA...
