ITENS DA CABINE (PARTE 14):

Agora volto a trabalhar o teto do modelo!

O Huey possui vigias (janelas) superiores que normalmente são de um tom fumê voltado para o verde, possibilitando que piloto e co-piloto não sejam ofuscados pelo sol...

As transparências do modelo para este fim estavam ausentes, daí marquei e cortei peças substitutas em um plástico esverdeado (que vem em massinhas de modelar que minhas meninas usam)...

O teto do aparelho apresenta um painel de interruptores central...

Ao lado temos as saídas de ar fresco provindas do teto e alguma fiação para os limpadores de pára-brisa...

No CorelDraw11© efetuei os desenhos das caixas do painel (para uso em decalque) e a peça estrutural do teto...

No teto, ao serrar a peça, ocorreu perda de material, diminuindo o comprimento. Resolvi o problema anexando uma chapa de alumínio por baixo...

A estrutura do painel de interruptores central e suas "caixas" são coladas no lugar...

Para os dutos de ventilação, um pedaço de plástico de carga de caneta moldou o detalhe...

Continuando com o detalhamento, podemos notar que os aparelhos Huey apresentam um forro também no teto, logo atrás do painel de interruptores central...

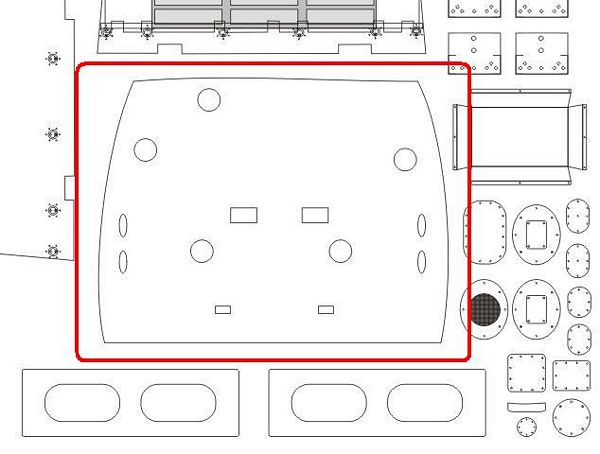

Para retratar tal detalhe, medi a peça do teto e no CorelDraw11© efetuei o desenho dos detalhes para impressão...

Usando o plástico de cortina que utilizei para forração da cabine, efetuei o corte da forração de teto baseado no gabarito impresso em papel...

Gabarito em papel cortado com um estilete comum diretamente sobre o plástico de cortina (preso a uma lâmina de vidro)...

Separado do seu gabarito temos a peça de forro pronta para aplicação no modelo...

E com um alto nível de realismo...

As saídas de ar fresco para dentro do compartimento de passageiros são retratadas com anéis recortados de palitos de pirulito infantil...

Observando fotos do aparelho real, constatei que existem trilhos onde as portas laterais correm...

O detalhe foi retratado em plástico de cartão de crédito antigo colado com isocianoacrilato (Bonder)...

Paralelamente colei a forração de teto para verificar o resultado em dry-fits posteriores...

Reparem na pequena alça metálica confeccionada com sprue esticado no fogo de vela...

Reparem no dry-fit abaixo a integração teto e piso...

O painel de interruptores central...

E o resultado do alongamento do teto (ainda sem o acabamento integrador)...

Nas próximas fotos, vocês podem notar o resultado da integração dos conjuntos teto / painel superior de interruptores e forração antes da pintura e colagem...

Notem que até mesmo as características "caídas" do forro foram obtidas com êxito...

Alguns detalhes antigos a corrigir com massa são apresentados nas fotos macro...

Confeccionei com sprue derretido as alavancas de comando direcional...

Mais detalhes virão nos controles...

CONTINUA NA PRÓXIMA ETAPA...
