ARMAMENTO (PARTE 01):

Nas primeiras fases desse projeto falei sobre o quão diversificado o Huey foi para portar desde armas leves até armas realmente pesadas (grosso calibre)...

Essa diversificação e grande variedade em armamentos utilizados na guerra do Vietnam deixa qualquer plastimodelista em dúvida de qual versão aplicar.

Como meu modelo retrata um aparelho usado entre 1966 e 1968, optei inicialmente pelo tradicional armamento dos conjuntos XM-157 e XM-6...

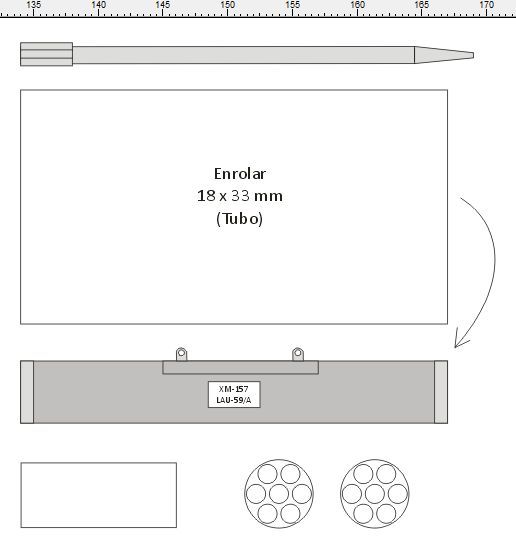

O kit da Monogram só traz peças para o sistema XM-6 e não apresenta opções para outros armamentos, daí a solução é fazer em scratbuilding os foguetes do sistema XM-157...

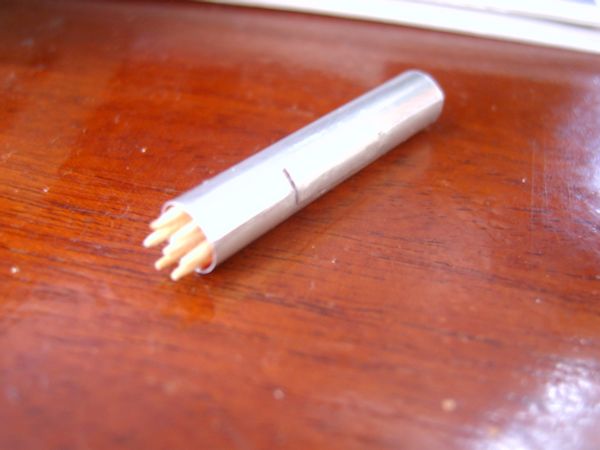

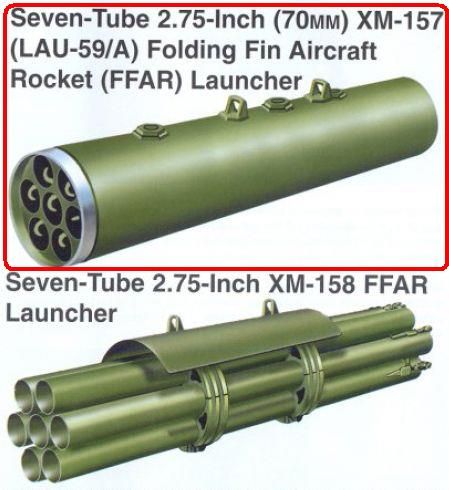

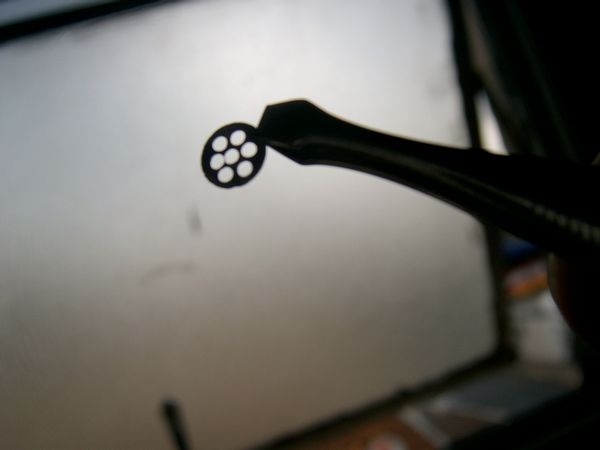

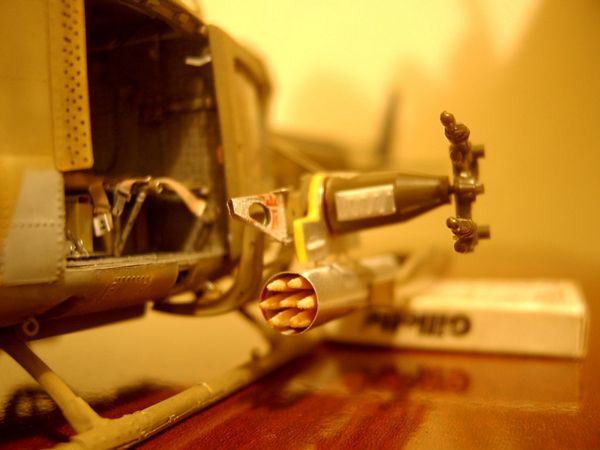

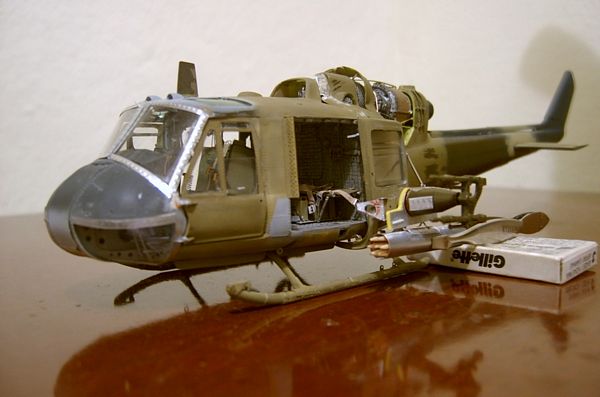

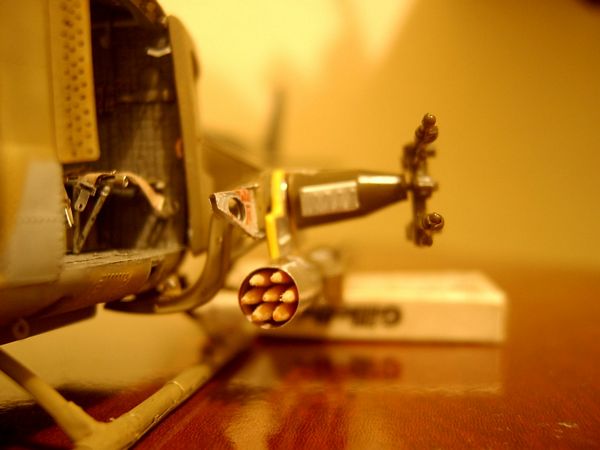

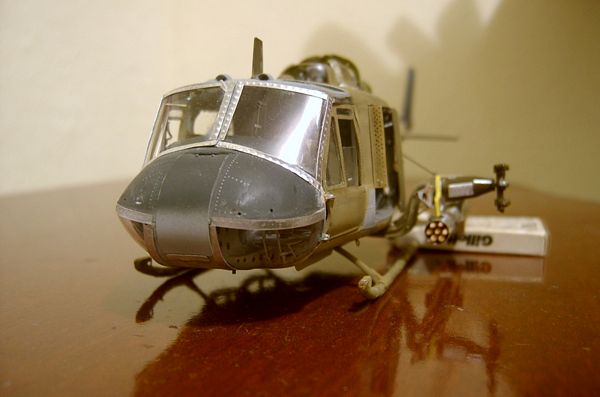

Usando palitos de dente (que para a escala atendem ao tamanho dos foguetes LAU-59 usados no sistema XM-157), obtive um resultado razoável nos testes de confecção...

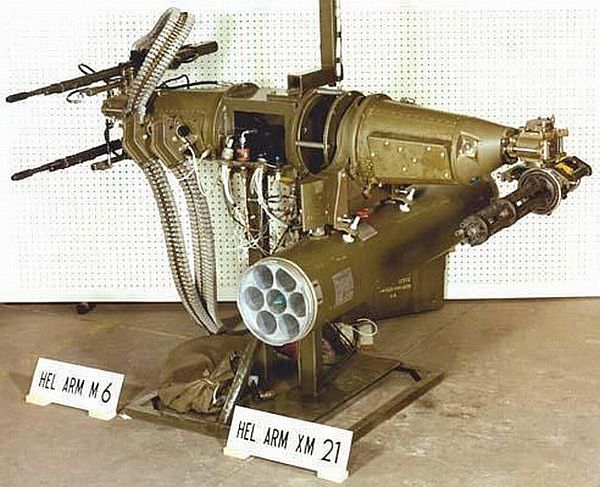

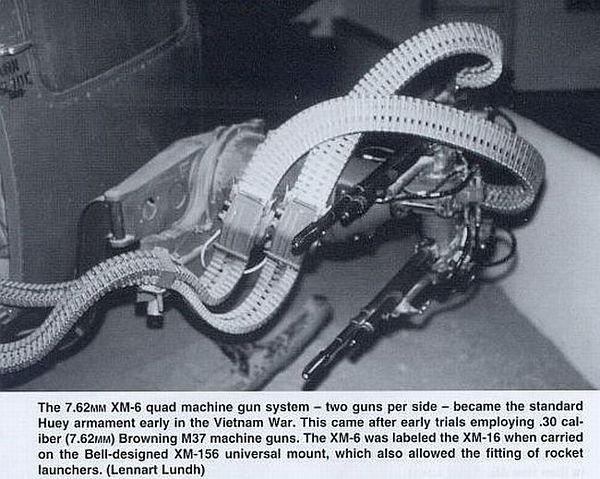

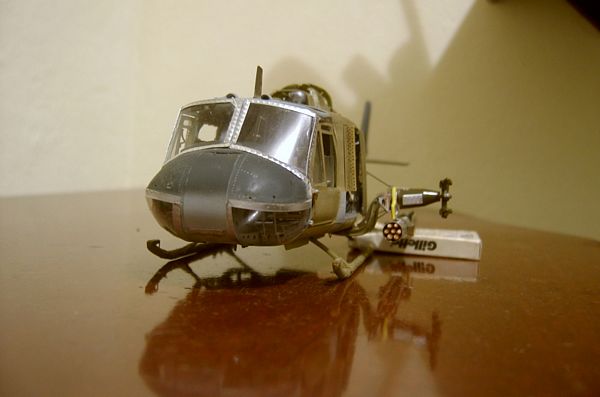

Quanto ao conjunto XM-6, na foto abaixo fica clara sua baixa qualidade em detalhes, carecendo substituição por algo mais "apresentável"...

A confecção das peças para um sistema XM-6 fica para mais adiante. Fiquei pensando nas opções de armamento para os artilheiros de porta e gostei da M-60 tradicional, não na costumeira bungee Cord, mas em montantes articulados igualmente usados nas versões Gunship presentes no Vietnam...

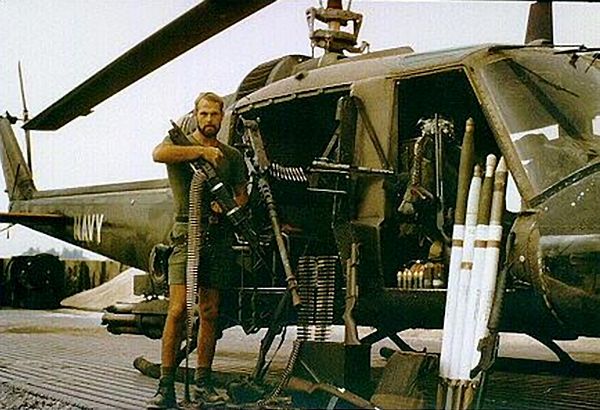

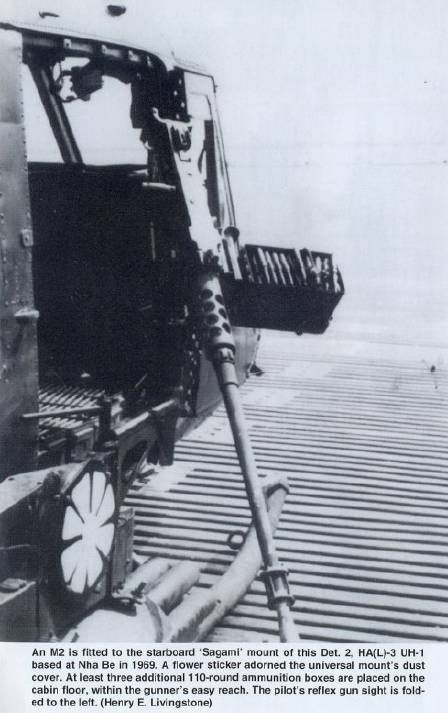

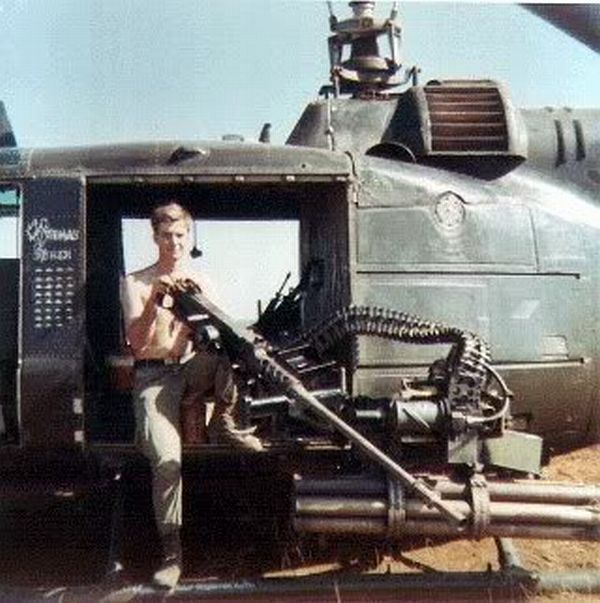

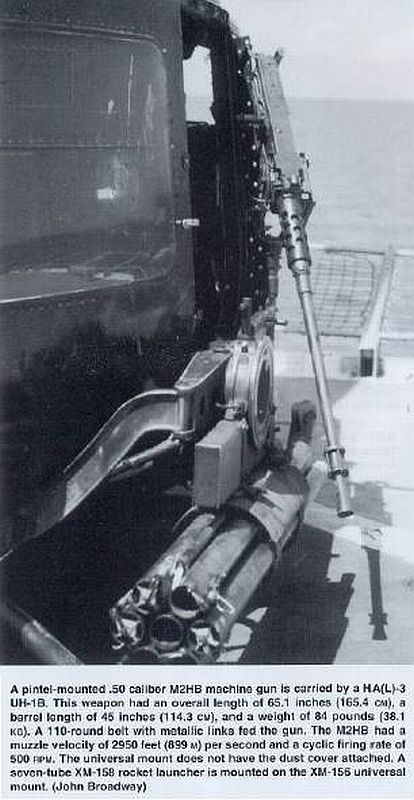

Gostei também das fotos de uma calibre .50 (sistema M-2) colocada nas portas dos "Heavy Hogs"...

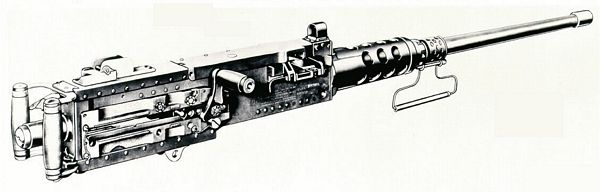

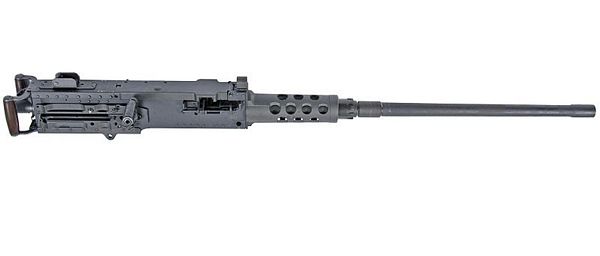

Determinado a criar uma .50 em scrathbuiding, baseei-me em desenhos e fotos colhidos na WEB...

Tentei ser fiel a cada detalhe encontrado...

Obtendo o desenho das peças...

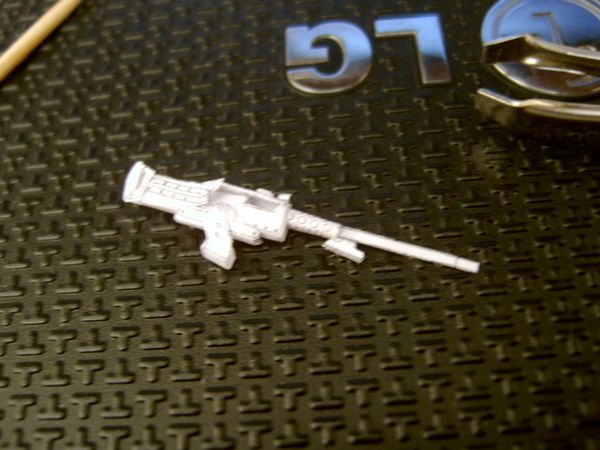

Testes em papel comprovam a qualidade das peças e ajudam a corrigir detalhes...

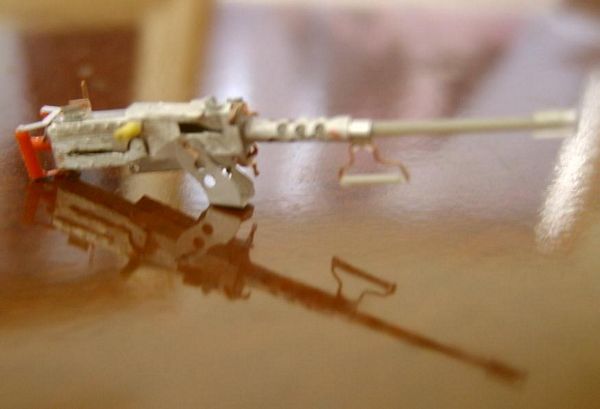

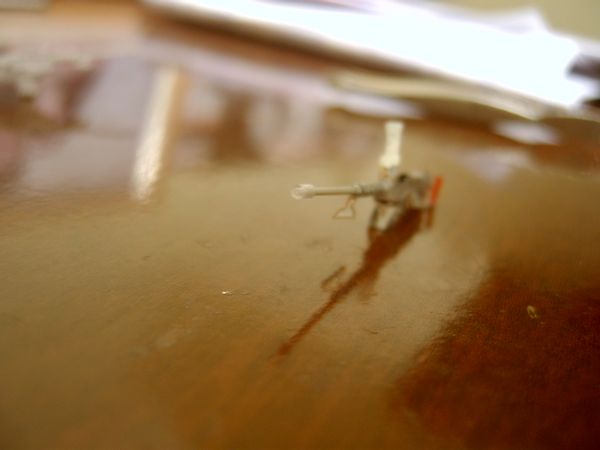

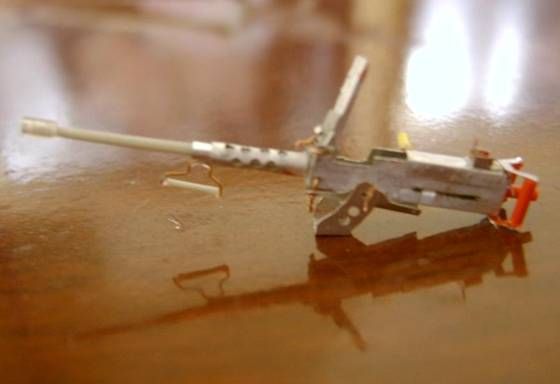

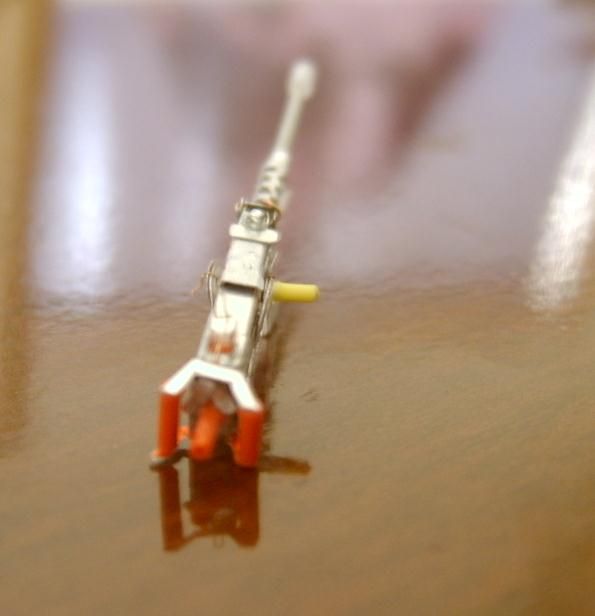

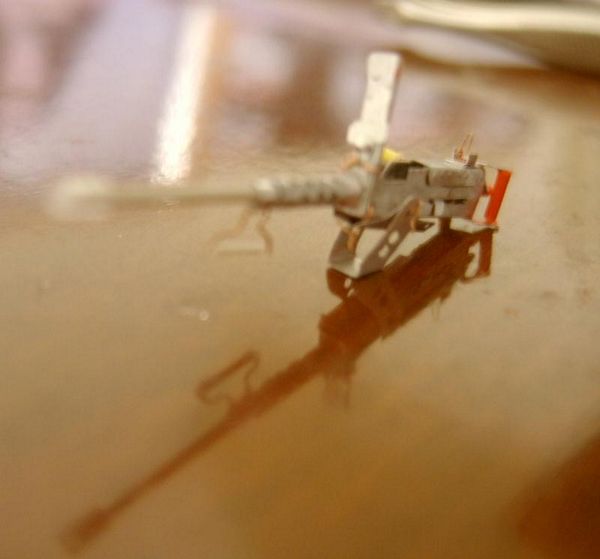

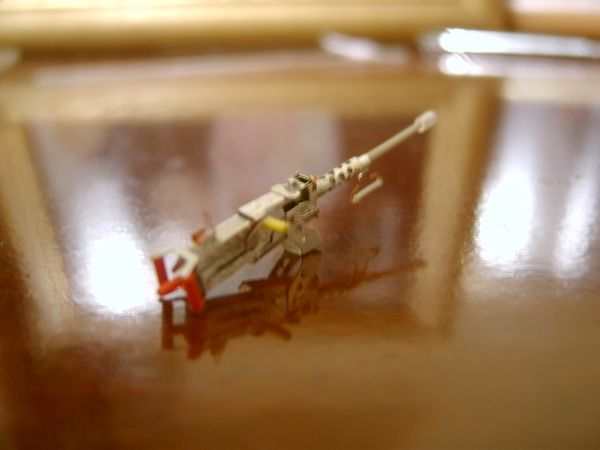

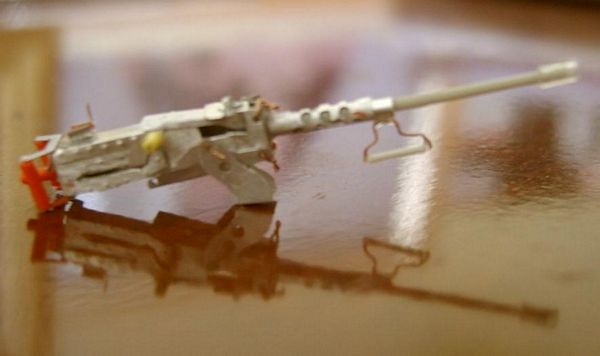

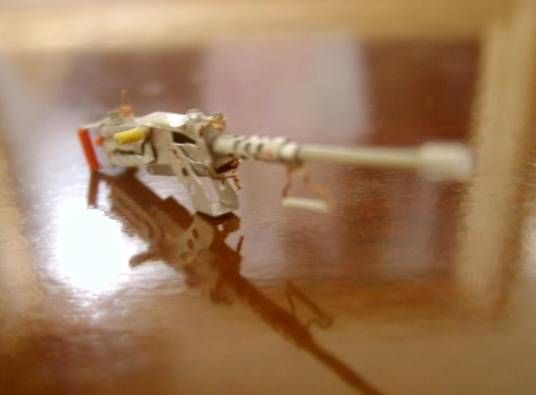

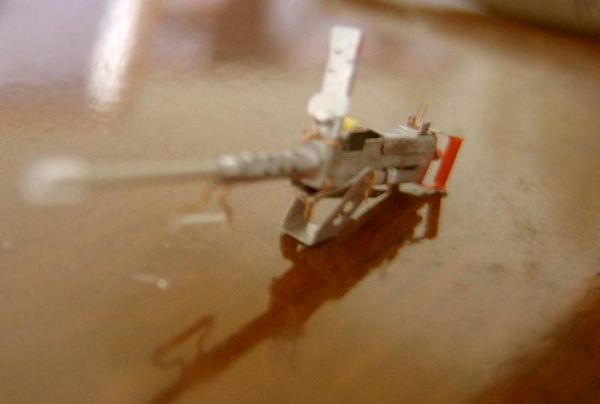

Cortadas as peças em alumínio, obtenho uma razoável calibre .50 na escala 1/48...

DETALHES FINOS (PARTE 01):

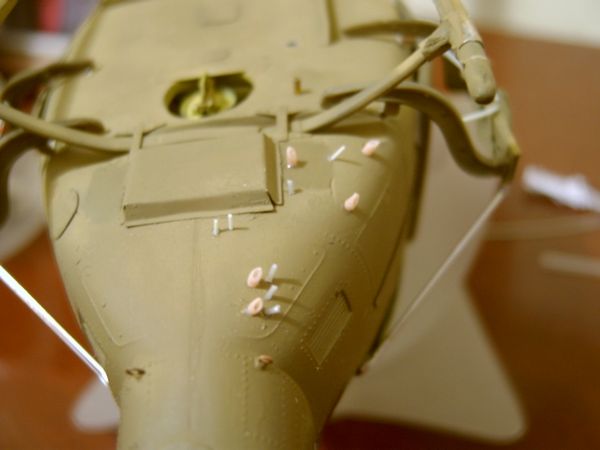

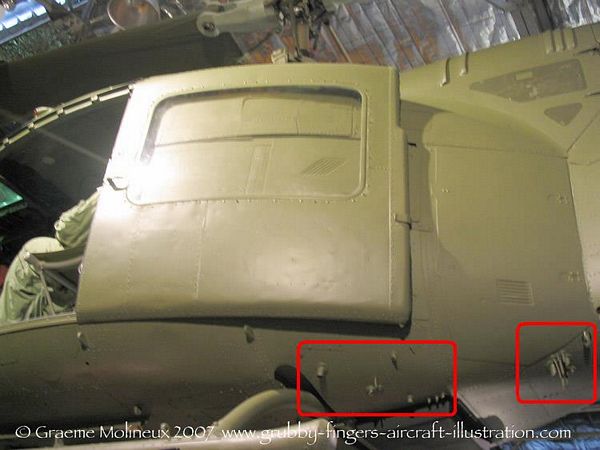

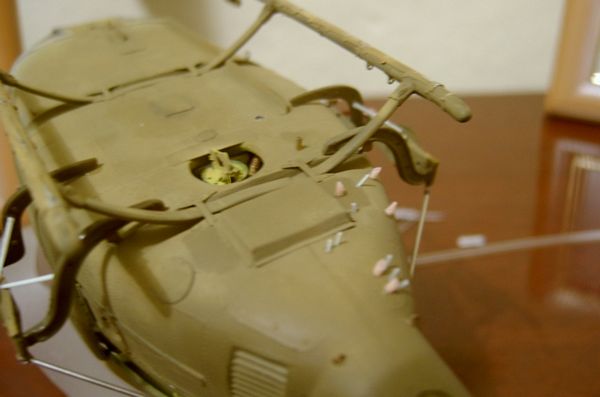

À medida que a construção do modelo vai avançando, alguns detalhes "finos" já podem ser incorporados. O Huey possui vários alijadores de combustível e sensores presentes na parte de baixo da fuselagem...

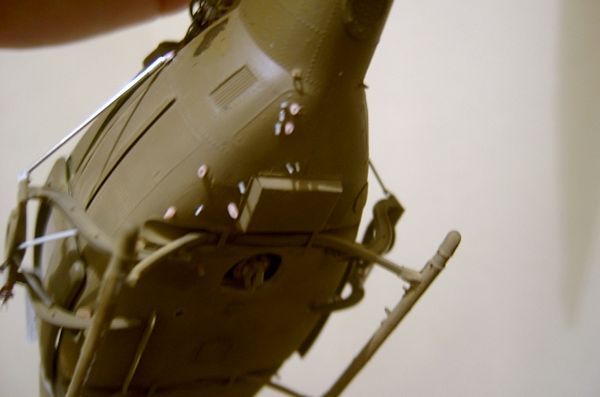

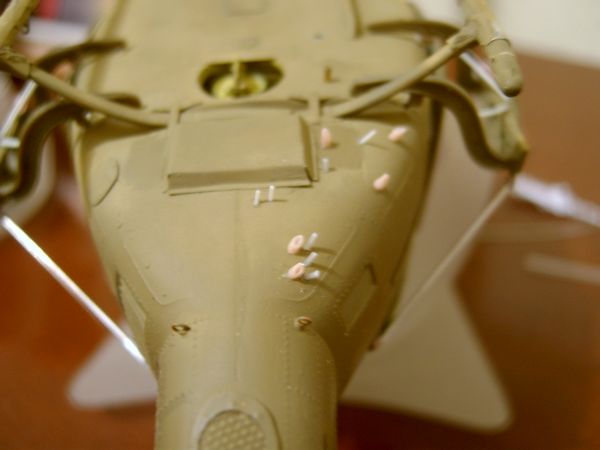

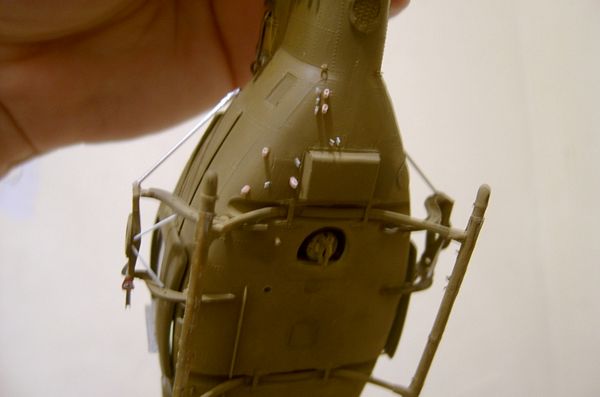

Desprovido de tais detalhes, o kit Monogram carece deste ponto. Usando capas de cabos elétricos de variadas bitolas, confeccionei tais adendos para melhorar o aspecto do modelo...

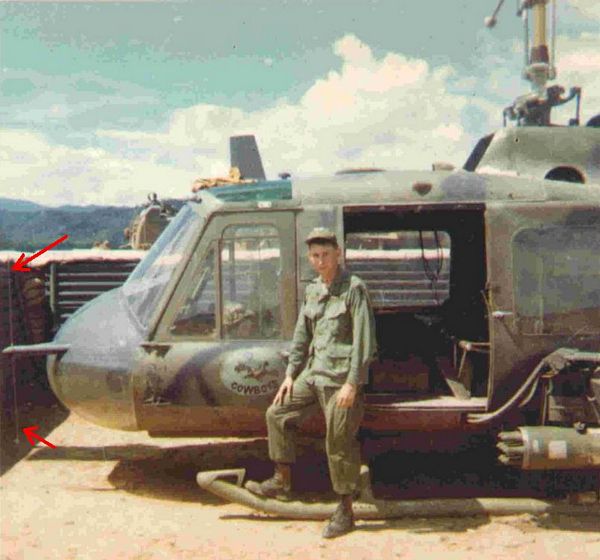

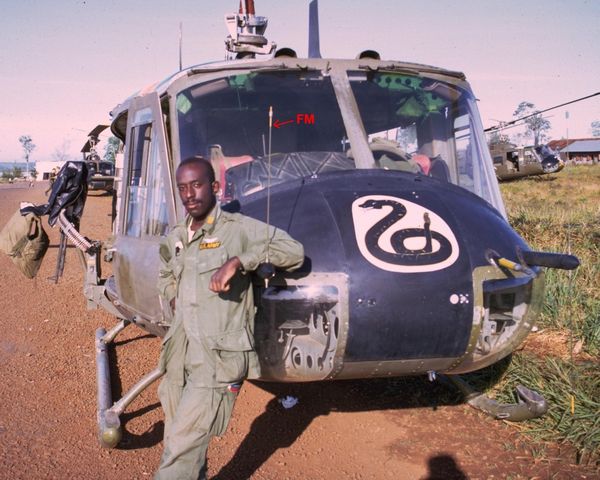

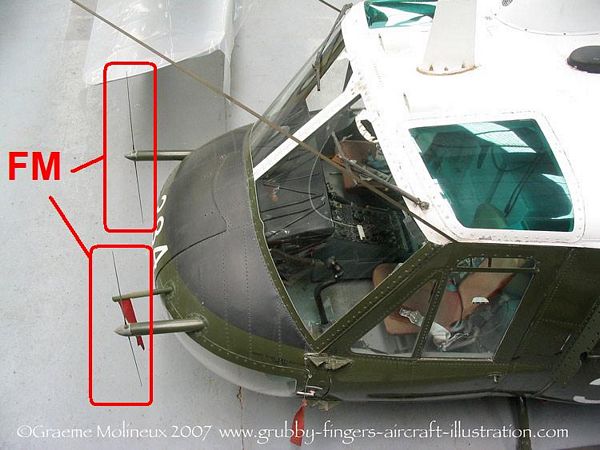

Outro detalhe fino a ser incorporado são as antenas FM presentes no bico do aparelho...

Tais antenas foram usadas nos modelos "B", em alguns derivados da família 204 e também em alguns modelos da família 205...

Mas se vocês prestarem atenção nos kits de Huey que existem (até mesmo os kits 1/35), tais antenas são injetadas numa bitola bem maior que deveria, fugindo à escala e causando falta de realismo no conjunto final...

Exemplos de ótimos trabalhos finalizados, mas que ficaram a dever quanto à correta bitola das antenas FM...

Por tempos fiquei pensando em qual material usar para simular antenas que fossem rígidas e na bitola correta... Tentei alguns tipos de arame, sprue derretido e nylon, mas nada ficava razoavelmente bom porque ora ficava demasiado grosso, ora ficava na bitola correta, mas tendia a ficar curvo. Um dia ao tomar banho, notei a solução na minha frente...

Cerdas bem compridas de um pincel de "pêlos" sintéticos estavam na bitola adequada para a escala, dependendo do corte ficavam razoavelmente retos e ainda tinham a vantagem de não quebrarem caso se encostasse neles (eles dobram mas voltam a posição original)...

O tubo de pitot foi feito usando uma agulha de insulina que eu tinha guardado há anos...

O mesmo material usado nas antenas FM do nariz foi aplicado na antena FM da cauda...

Reparem na foto acima que a base do rotor de cauda foi refeita na lixa e um novo eixo confeccionado com alfinete de costura passou a vigorar para melhor efeito visual. A luz de navegação (anti-colisão) central (característica da versão "B") foi feita com sprue derretido...

O resultado aplicável das antenas me agradou no final das contas. Avaliem pelas próximas fotos...

Mais antenas estavam por vir! A cauda o Huey apresenta duas antenas VHF montadas em forma de "meia-lua"...

No kit Monogram, tal detalhe também foi omitido. Resolvi o problema usando pedaços de um cabo elétrico com bitola que atendesse a escala e sua capa devidamente aparada...

Fixos no lugar apresentaram um ótimo resultado visual...

Aproveitei para introduzir as argolas de amarra do rotor principal (quando em estacionamento)...

As duras lições aprendidas no Vietnam mostraram que os pods de armamentos laterais careciam de um reforço extra para suportar o peso...

Uma das pontas deste reforço era fixada na fuselagem do aparelho...

No kit, tal detalhe foi confeccionado usando alfinetes de costura devidamente cortados e fixados com cola cianoacrilato...

Outro pequeno detalhe presente no Huey é o limitador de porta fixado próximo aos trilhos das portas do compartimento de passageiros...

Com recortes de chapa de alumínio de latinhas, o detalhe ficou bem representado...

Com a pintura todos os pequenos detalhes melhoram ainda mais...

CONTINUA NA PRÓXIMA ETAPA...
