Revell Mil Mi24 Hind-D 1/48

CABINE (PARTE 07):

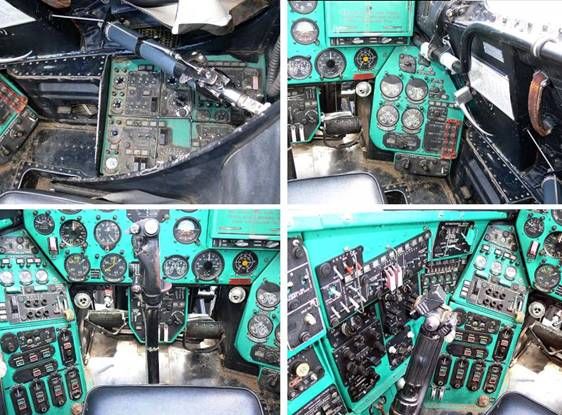

Uma das coisas que assusta no HIND é a quantidade de painéis de instrumentos e equipamentos funcionais internos em ambas as cabines...

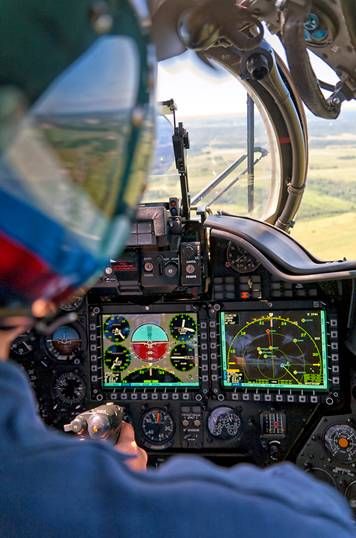

Tal quantidade de instrumentos se deve a idade do projeto (Anos 60) onde somente as versões a partir do Mi-24 V é que passaram a incorporar atualizações e inovações de instrumentos, como por exemplo, as telas de cristal líquido presentes nas versões Mi-35 de exportação...




Reproduzir essa quantidade de instrumentos para a escala 1:48 requer trabalhar em pequenos módulos. Essa premissa, além de não cansar o modelista, prevê um trabalho mais minucioso porque trata o módulo como se fosse um modelo, melhorando a veracidade em relação ao instrumento real e impressionando o expectador ao apresentar a cabine com tudo pronto e agregado.

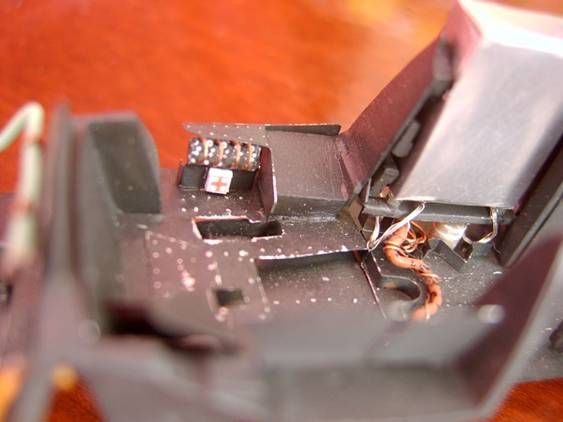

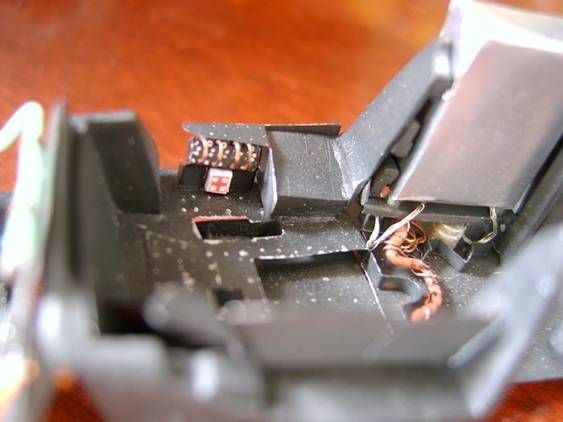

Neste meu modelo (que vai retratar uma versão "P" utilizado pela União Soviética na guerra do Afeganistão) comecei o trabalho nos pequenos instrumentos que ficam mais ocultos na cabine como o contador de munições restantes...

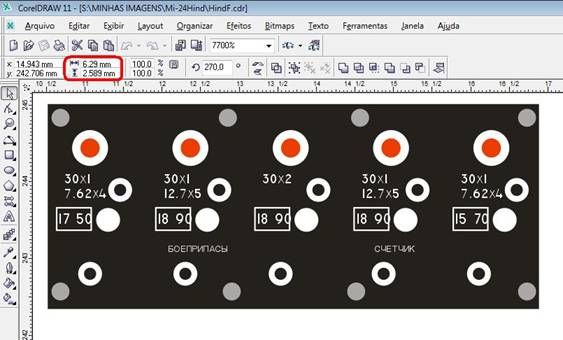

No CorelDraw11, apliquei veracidade equivalente para retratar a peça (inclusive no idioma Russo) ...


Resultado da peça...

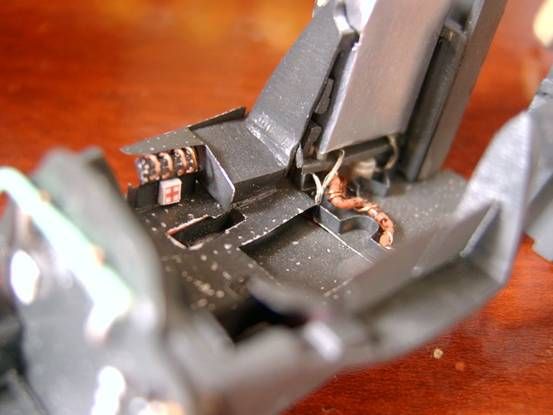

Testei sua fixação no devido local...

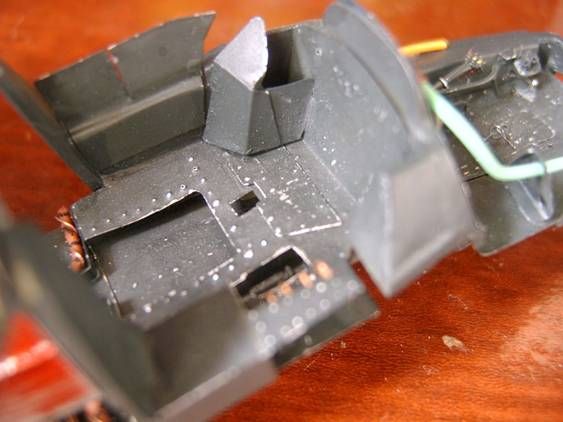

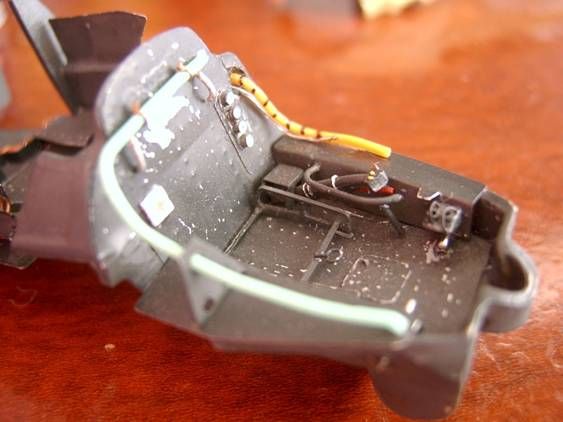

Na cabine do artilheiro, comecei a agregar algumas tubulações, o coletivo e vários outros pequenos detalhes...





As tubulações do "corredor de aviônicos" do HIND começam a ser preparadas...






E o gabinete lateral com os aviônicos modulares é criado com chapas de alumínio,ficando no aguardodo detalhamento mais fino...


CONTINUA NA PRÓXIMA ETAPA...
