Revell Mil Mi24 Hind-D 1/48

CABINE (PARTE 08):

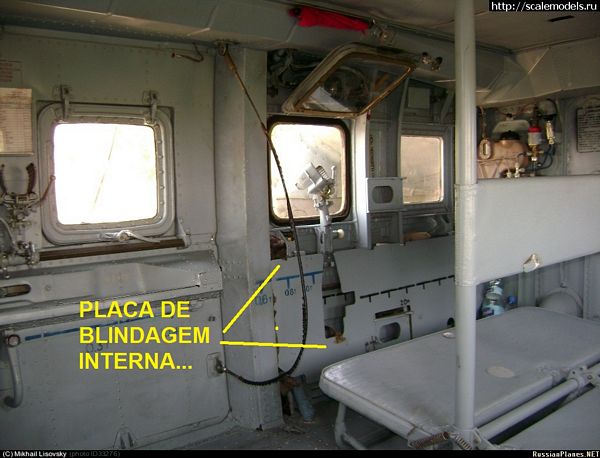

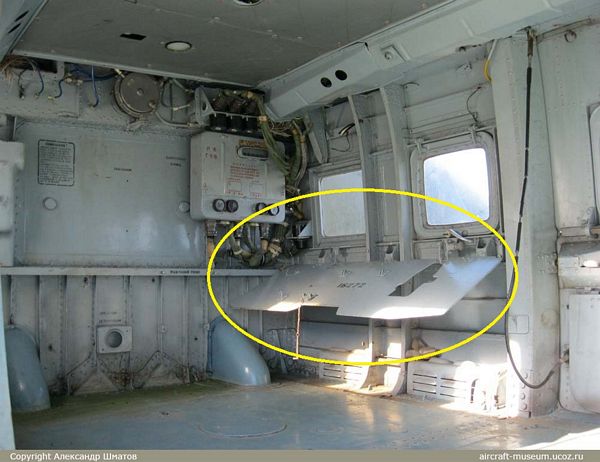

Se você visitar o compartimento de carga/passageiros de um helicóptero HIND usado na guerra do Afeganistão, notará placas de blindagem internas nos dois lados da fuselagem...


Essas placas tem o objetivo de proteger os soldados transportados contra fogo de baixo e médio calibre e tais placas eram fixadas por dobradiças que permitiam levantá-la para servir como mesa para algum procedimento...


Com o tempo, as lições aprendidas fizeram com que os tripulantes removessem tais placas e passassem a não mais usá-las. O objetivo foi de aliviar o peso do aparelho para consequentemente melhorar sua performance em combate...

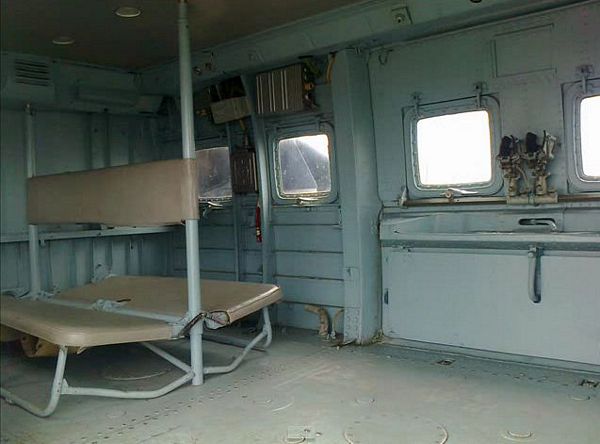

Assim, as laterais estruturadas ficam evidentes no aparelho e este ainda apresenta um piso padrão (que encobre tanques de combustível) com alguns pontos de inspeção circulares parafusados por sua extensão.

Não há um padrão definitivo para o desenho do piso, mas nas pesquisas pela WEB encontrei um padrão próximo ao que pude ver nas fotos e assim pude ter um ponto de partida para avaliar a peça que veio no kit...

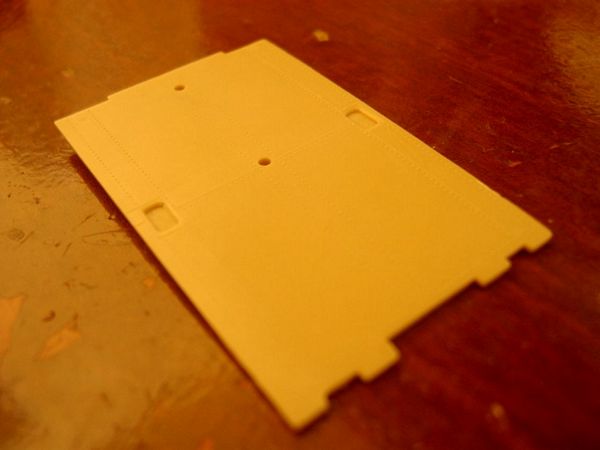

A peça do kit até que é boa, mas precisava de melhorias...


Baseado no tal gabarito acrescentei algumas chapinhas de alumínio para retratar os pontos de inspeção...

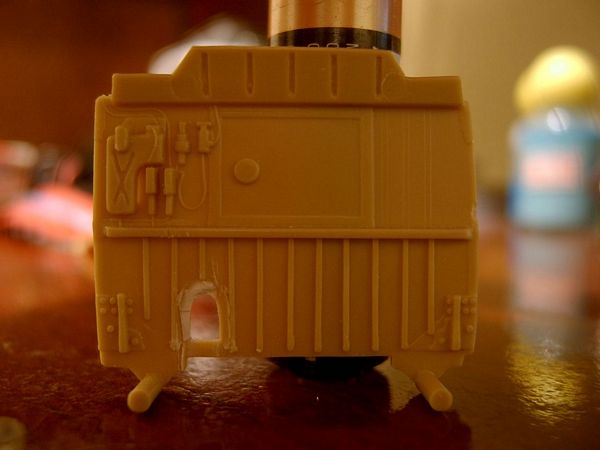

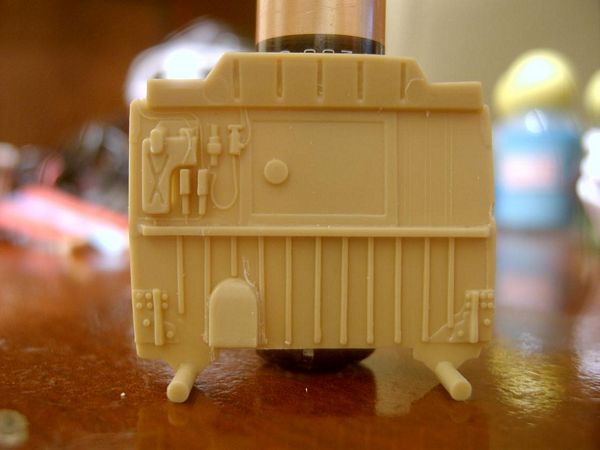

A peça que retrata a parte traseira também é legal...

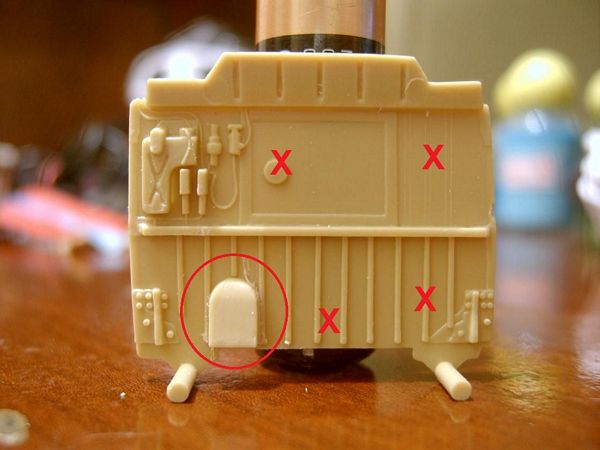

Mas apresenta erros e omissões que precisavam ser corrigidos...


Comecei removendo o que não era realista...

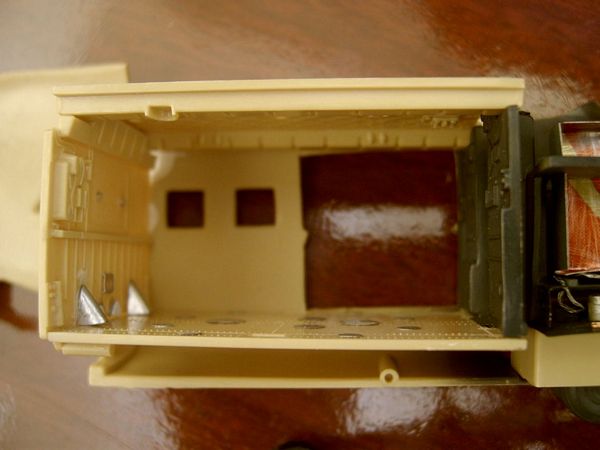

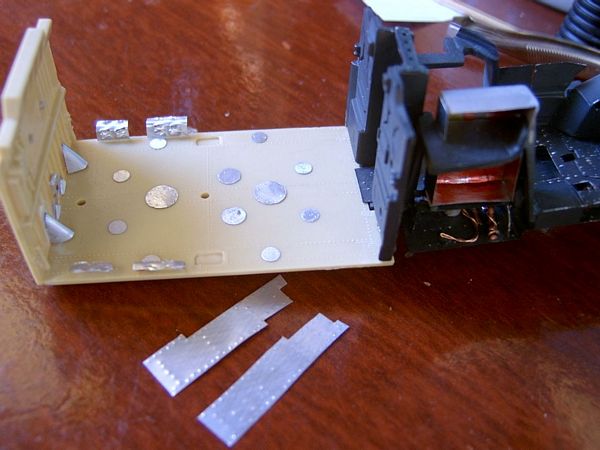

Substituindo e melhorando determinados pontos observados das fotos de referência, obtive no dryfit o resultado abaixo (piso e anteparo posterior) ...

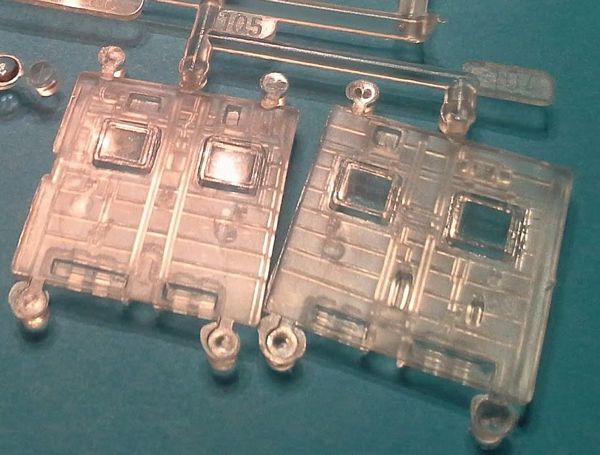

A parte estrutural das laterais internas da fuselagem são retratadas no kit através de transparências unificadas com os vidros laterais (provavelmente para facilitar o trabalho) ...


O conjunto apresenta bons detalhes mas tem a desvantagem de não permitir janelas abertas e o relevo dos adendos ser raso para a escala. Não tive dúvidas em reprovar as peças e não usá-las optando pelo detalhamento em scratch...

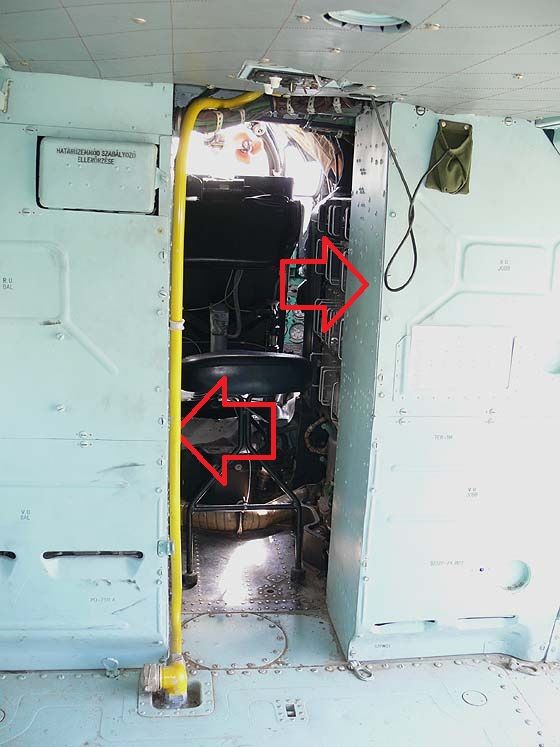

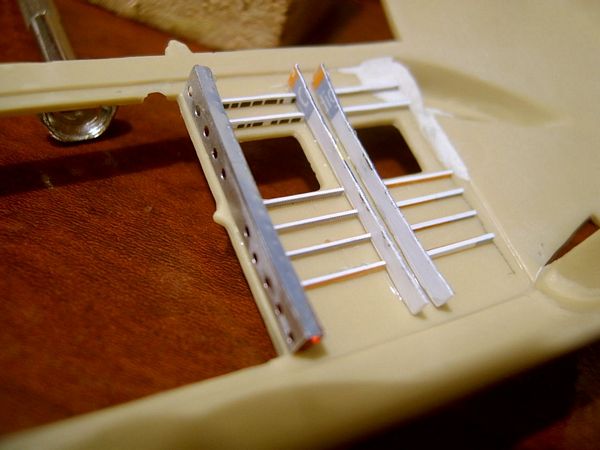

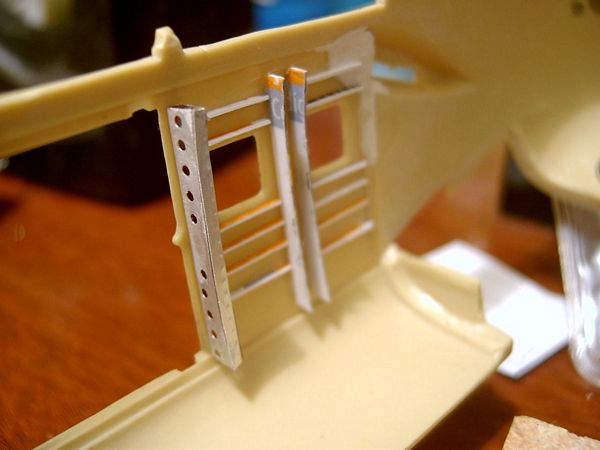

A junção com o anteparo anterior (parte da frente do compartimento onde se encontra o "corredor" para a cabine de pilotagem) possui paredes detalhadas com rebites...

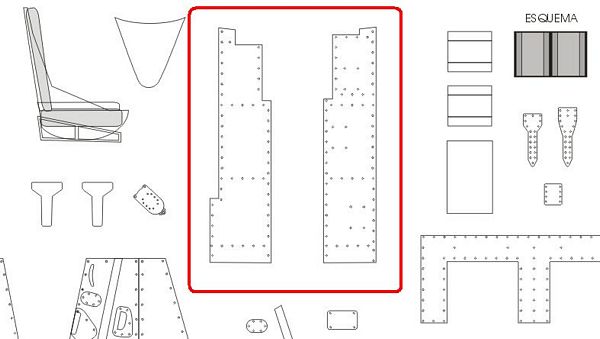

No CorelDraw11©, desenhei as peças com seus rebites...

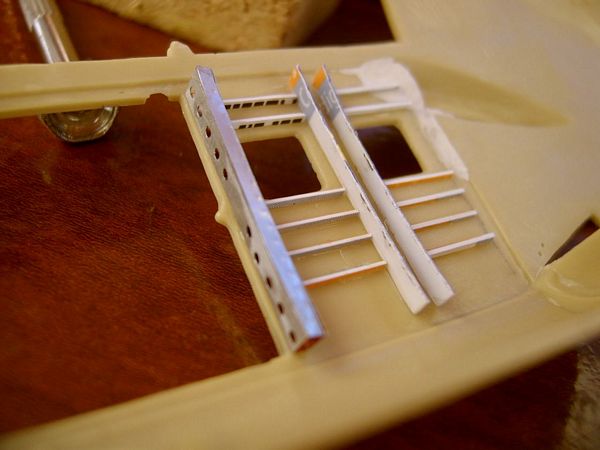

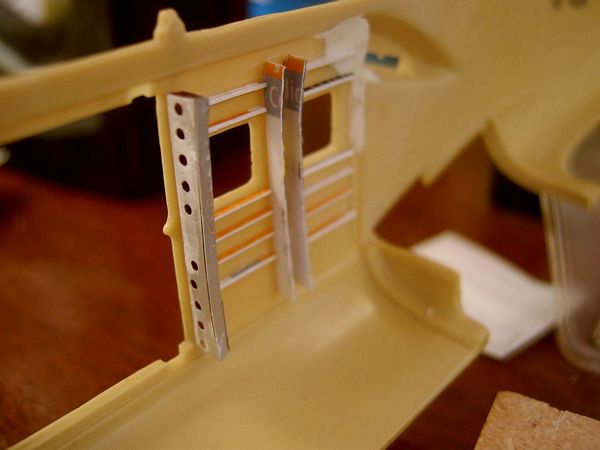

As peças são cortadas na chapa de alumínio e seus rebites devidamente retratados para posterior fixação e pintura...



CONTINUA NA PRÓXIMA ETAPA...
