Revell Mil Mi24 Hind-D 1/48
CABINE (PARTE 12): Seguindo a filosofia em vigor na época da URSS, os helicópteros de ataque russos deveriam transportar tropas para a função de assalto...
Durante a Guerra do Afeganistão tal premissa também focava em usar os soldados transportados para proteger as laterais do aparelho contra ataques "surpresa" dos Mujahideens que freqüentemente causavam baixas...
Os soldados deveriam usar sua própria arma para atirar por uma das 08 janelas disponíveis no compartimento de passageiros/carga...
Com isso, o aparelho dispunha de certa proteção lateral, ganhando mais chances de voltar inteiro das batalhas...
Após descarregar os soldados, o terceiro tripulante (chamado de "engenheiro de vôo"), assumia a lateral do aparelho para atuar como atirador...

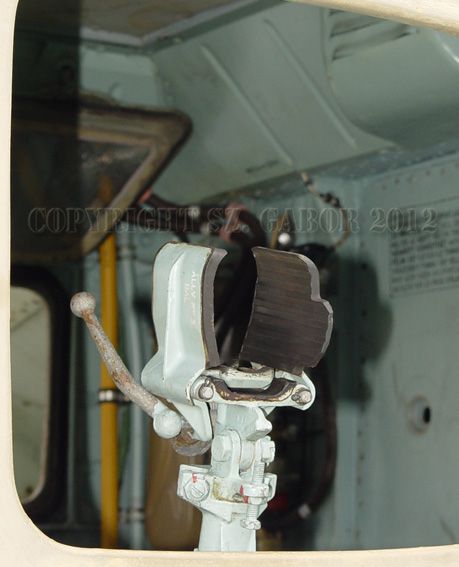

De início, era usada uma arma pesada fixada na lateral (normalmente uma DShK de 12,7 mm), mas este único atirador não podia mudar de posição para o outro lado da aeronave caso este fosse o lado atacado, devido ao peso da arma e munição. Para solucionar o problema, o fabricante do aparelho acoplou suportes escamoteáveis para as armas (um por janela) de forma que estes pudessem reter uma arma de porte leve (ou mediano), ficando esta fixada na janela e disponível para qualquer um dos ocupantes dispará-la...

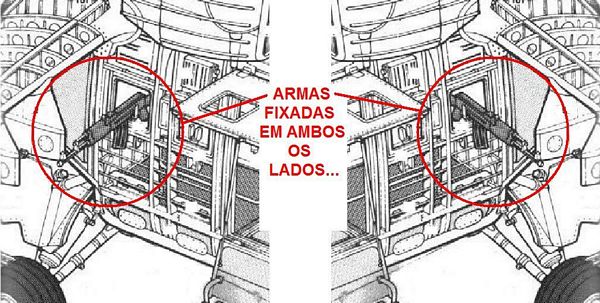

Essa solução permitia ao engenheiro de vôo mudar de lado sem ter que levar a arma (geralmente uma AK-74), visto que haveria pelo menos duas armas fixadas (uma de cada lado da fuselagem)...
Se você avaliar as peças que compõem o modelo Revel/Monogram, estes suportes estão esculpidos na transparência das janelas laterais (em duas peças)...
Mas estes detalhes não apresentam um grau de realismo convincente nem podem ser movidos por ser simplesmente esculpidos na peça. Daí, resolvi pesquisar seu design e funcionamento de forma a desenhar suportes que fossem realmente escamoteáveis para uso no modelo... IMAGENS PARA REFERÊNCIA...
Fiz o desenho das peças usando o COREL DRAW 11 ©...
Depois de recortadas, dobradas e coladas, obtive um resultado razoável, porém bem melhor que as "esculpidas"...

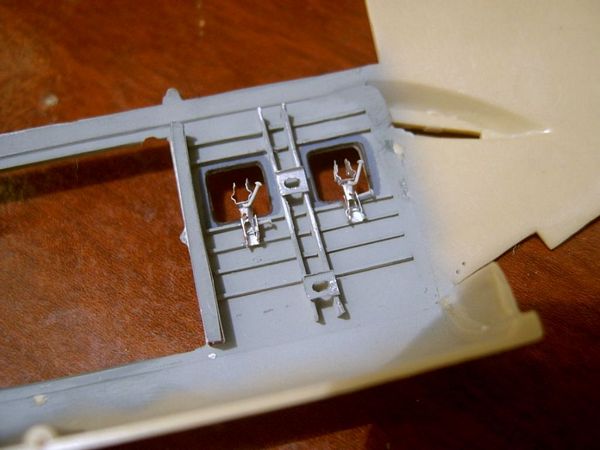

Aplicada no lugar, essas peças executam a mesma função das verdadeiras, ou seja, são escamoteáveis e podem ser usadas para prender uma réplica de uma AK-74 (por exemplo) que pretendo agregar ao conjunto final...
CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768 |
