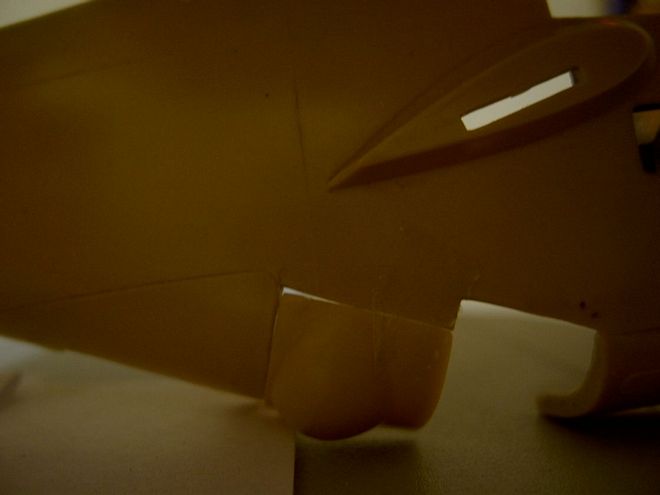

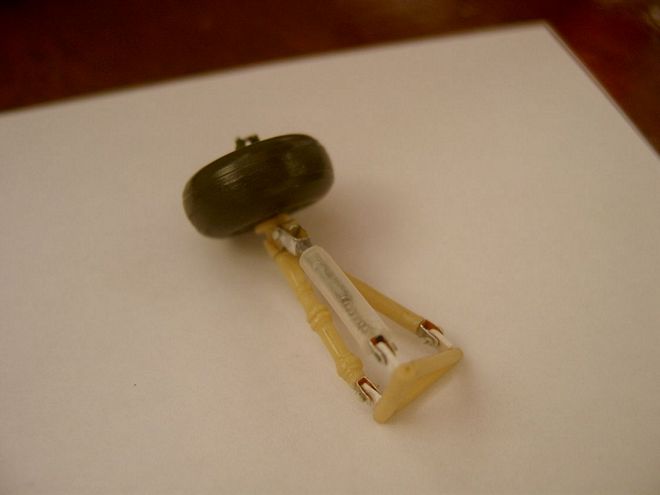

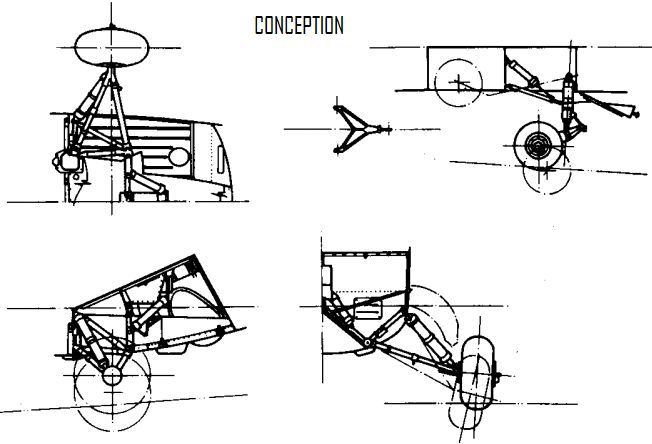

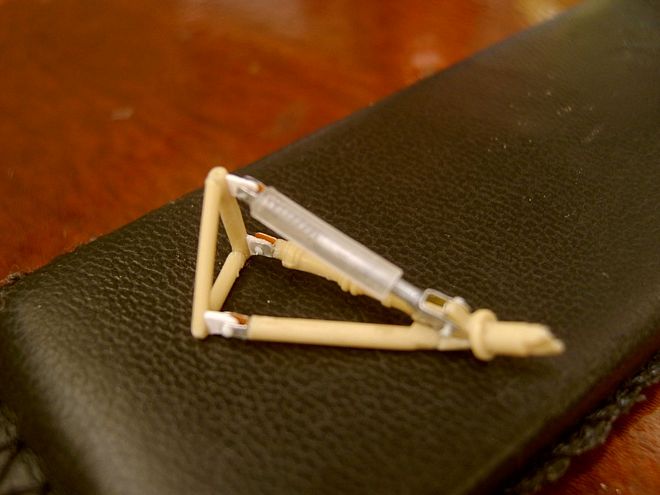

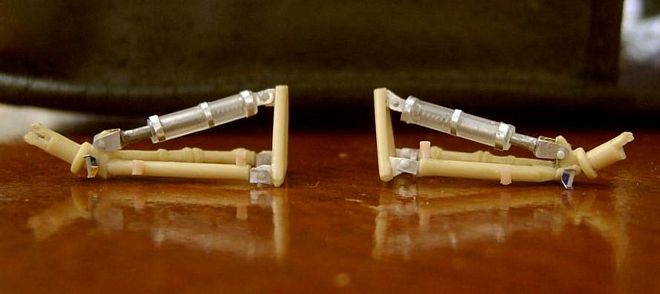

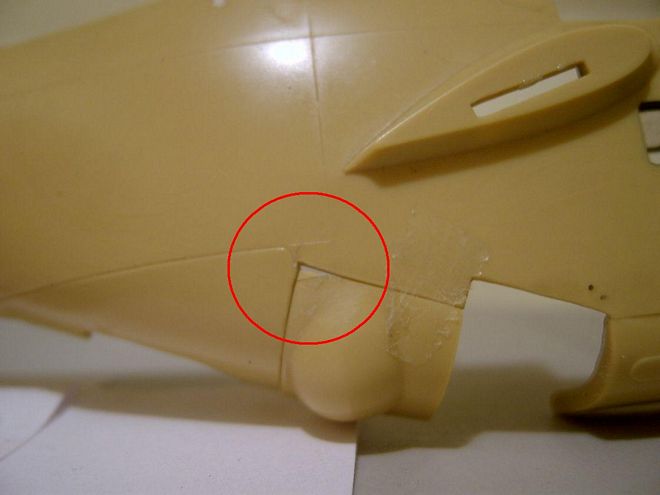

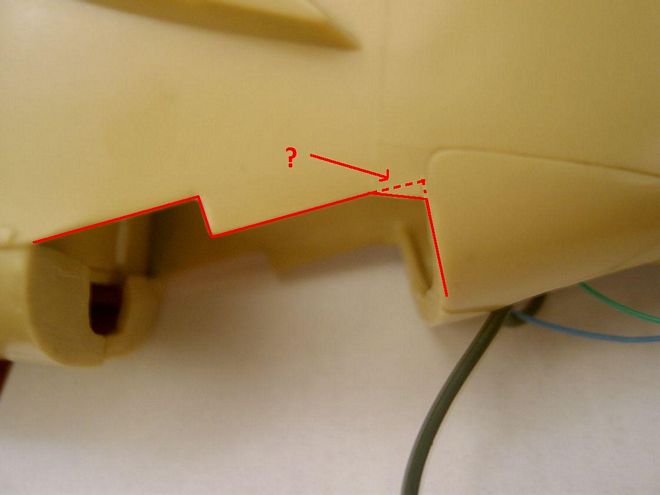

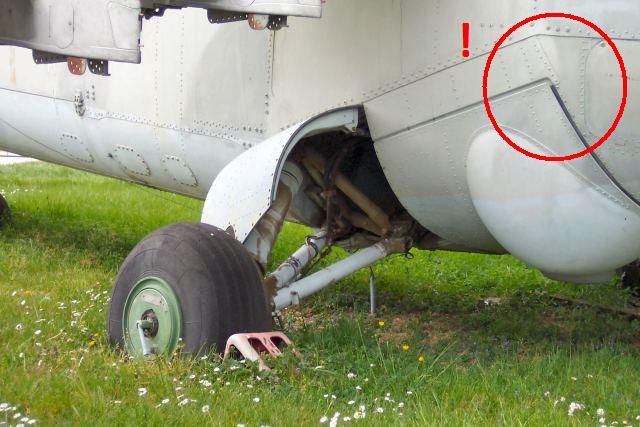

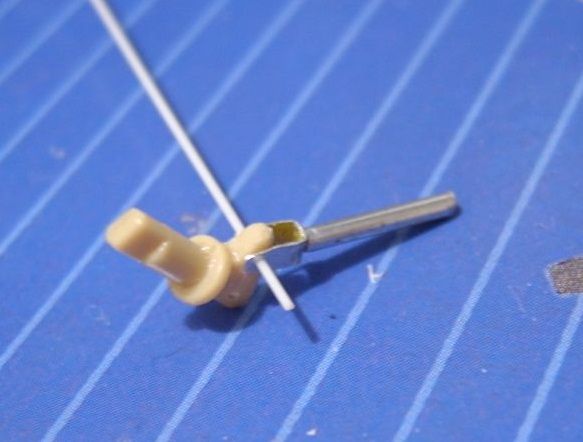

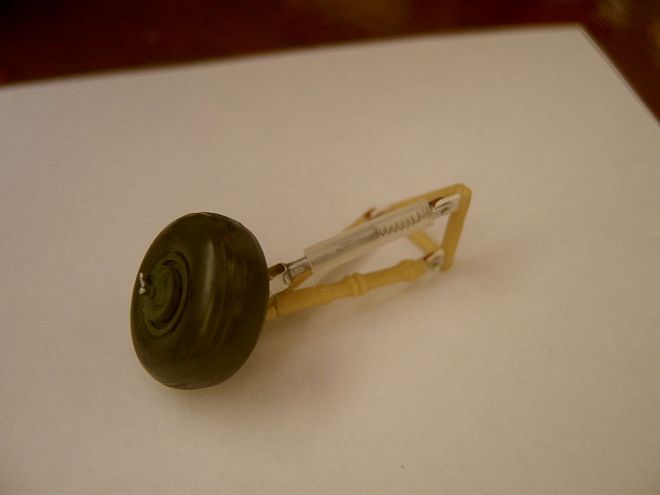

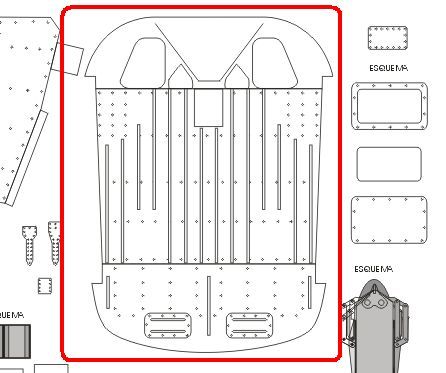

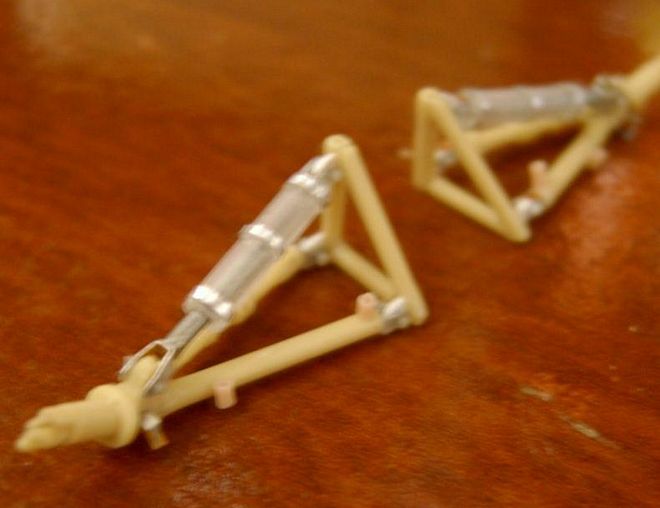

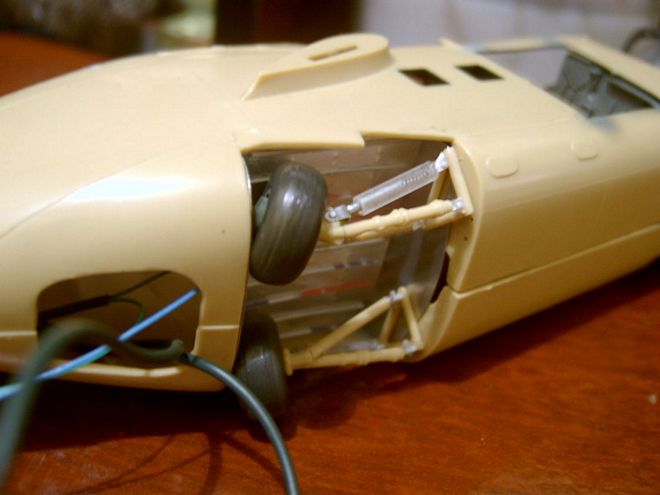

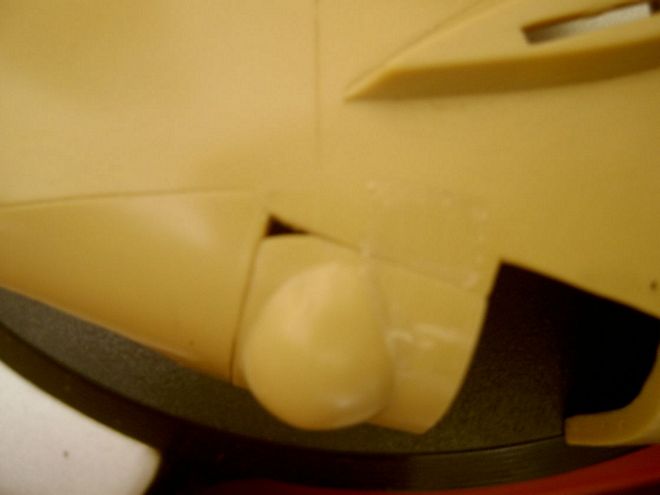

Revell Mil Mi24 Hind-D 1/48 TREM DE POUSO (PARTE 02): O projeto do Mi-24 previa uma aeronave de tamanho elevado para atender aos quesitos de autonomia, transporte de tropas e velocidade. Assim, um trem de pouso tipo triciclo, retraindo para trás, com roda dupla dirigível no nariz, rodas principais únicas em unidades com amortecedores pneumáticos e pneus de baixa pressão, tamanho 720 x 320 mm na traseira e 480 x 200 mm na dianteira foi concebido para atender a tais necessidades. O trem de pouso principal retrai para trás e para dentro na parte traseira da fuselagem, virando 90° para alojar-se quase verticalmente ao eixo longitudinal da fuselagem. As portas do trem de pouso traseiro possuem carenagens proeminentes... O modelo Revell/Monogram apresenta o trem de pouso traseiro num formato razoável e parecido com o verdadeiro... Entretanto, como meu objetivo é ter este conjunto retrátil, tive que aplicar algumas modificações que geraram um enorme trabalho e conseqüente substituição de peças... Em paralelo, a caixa de rodas do modelo (anteriormente recortada fora por não atender ao realismo desejado) foi desenhada e testada usando papel e chapa de alumínio... Testes iniciais no interior da caixa de rodas traseira... Alguns detalhes adicionais para a caixa de rodas e trem de pouso dianteiro também foram acrescidos... O resultado técnico/funcional do trem de pouso traseiro pode ser visto nas próximas fotos... Testes com a roda acoplada... Novos testes se seguem agora com o conjunto dentro da nova caixa de rodas redesenhada e em processo de detalhamento... Uma vez aprovado no quesito de "dimensões" o trem de pouso traseiro recebe os ditos "detalhes finos" antes de receber pintura... Neste ponto da montagem, um ponto interessante no kit me chamou a atenção... Porque a linha de corte da caixa de rodas apresenta angulação no ponto marcado e não segue reto como no pontilhado abaixo? Reparem nas fotos a seguir que não existe essa angulação em ambos os lados do aparelho real... Via corte, acabei corrigindo este erro do kit, mas encaixando a peça da porta da caixa de rodas, percebe-se que agora ela é quem precisa de correção... Usando a própria parte recortada da fuselagem, colei e adaptei via lixa a angulação correta na peça da porta do trem de pouso... Problema sanado! CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
