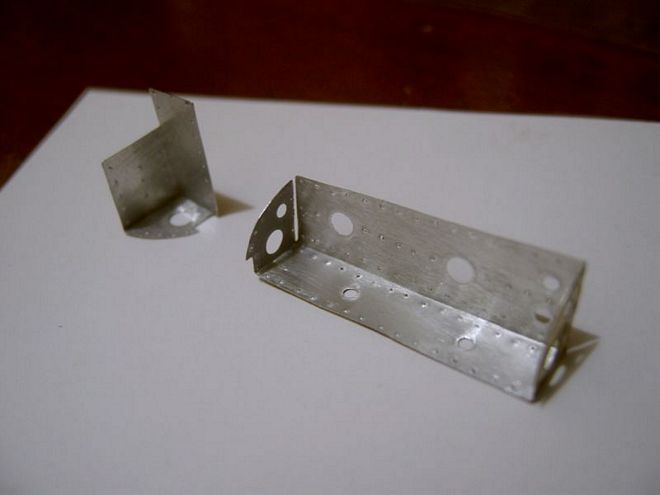

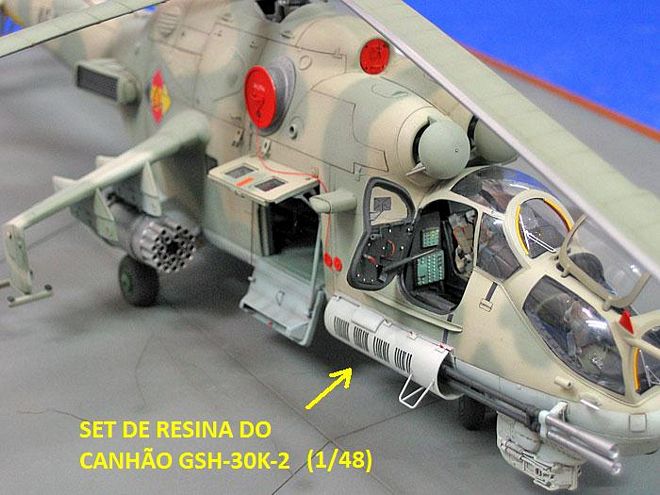

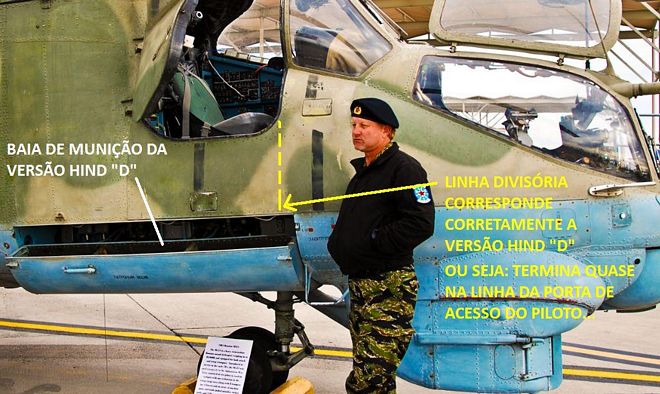

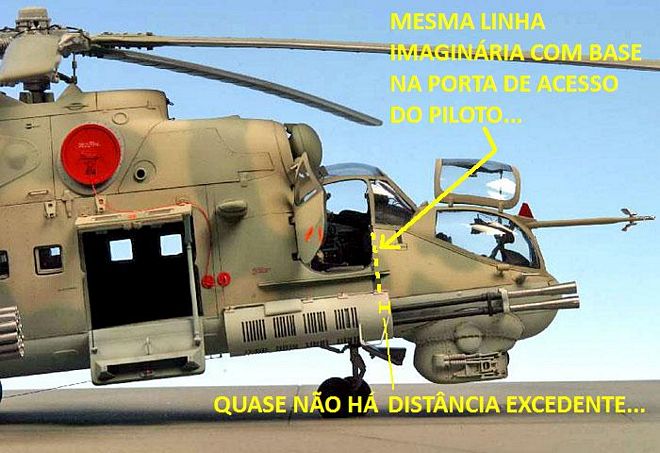

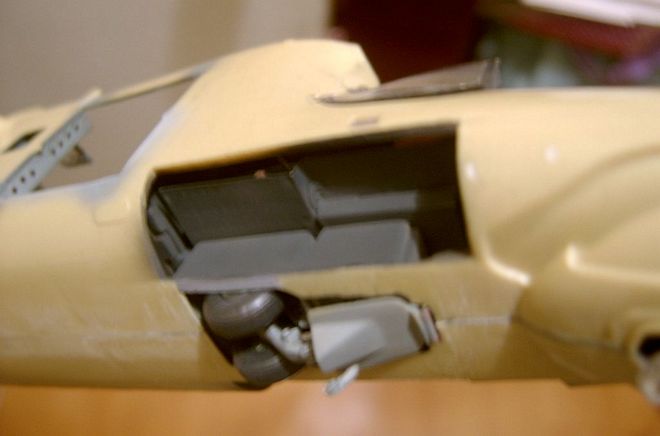

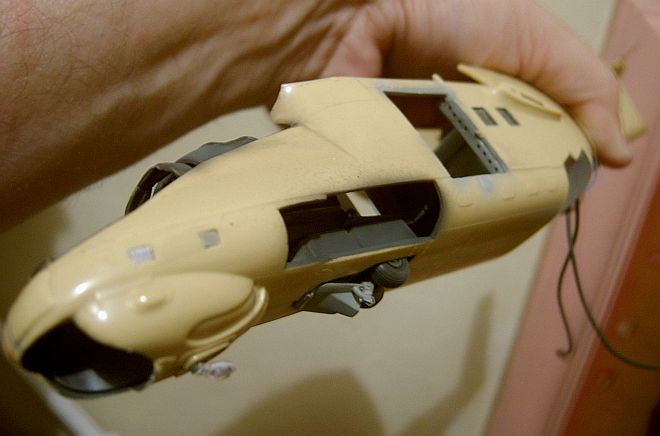

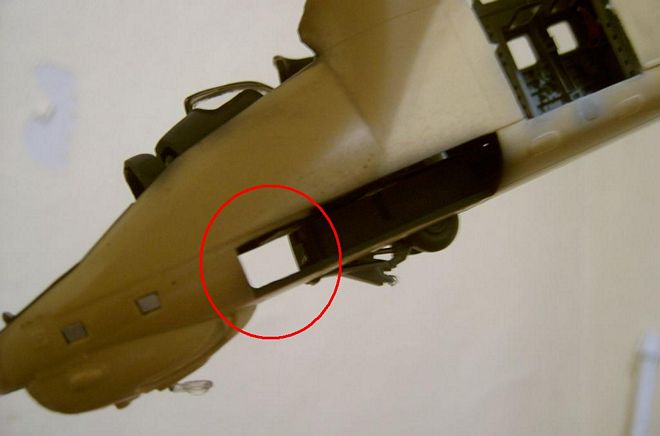

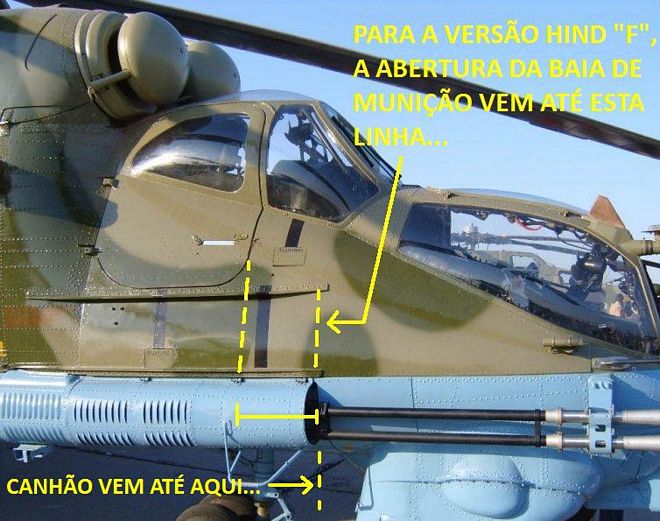

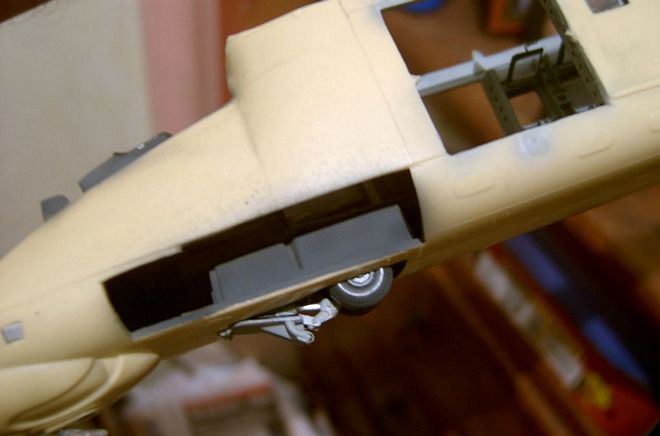

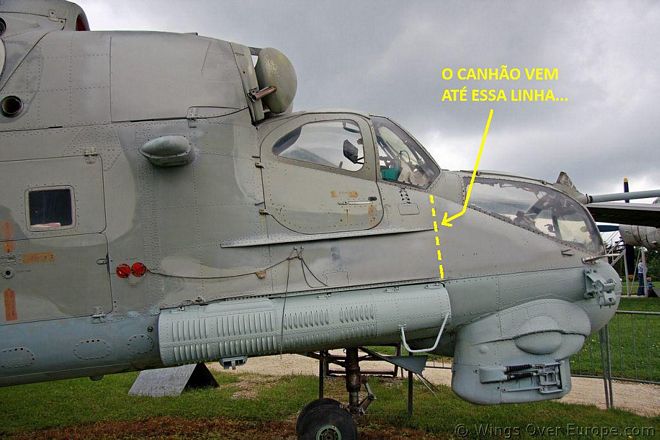

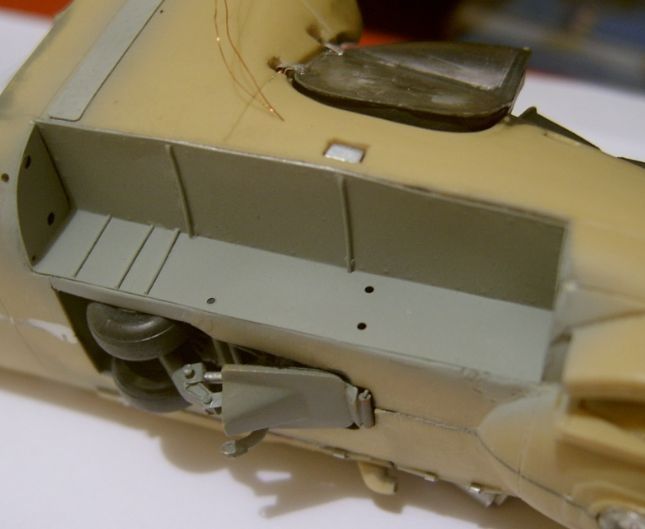

Revell Mil Mi24 Hind-D 1/48 BAIA DE MUNIÇÃO: Em uma das etapas anteriores, havia confeccionado o habitáculo do ar condicionado para compor o interior que abrigará esse equipamento... Ainda não é o momento de colar esse conjunto de peças, pois existe uma adequação com portas e fuselagem a ser seguido, entretanto, pelo fato do conjunto do habitáculo apresentar vários furos característicos da peça, tenho que pintar o fundo de preto para dar o aspecto de profundidade... Observando o modelo lateralmente, é visível o outro lado da fuselagem, onde tenho que retratar o habitáculo da baia de munição tradicional do Mi-24 (local já aparado na anterior etapa de cortes)... O outro lado também recebe a cor preta seguindo o padrão do lado oposto... Agora é desenhar o habitáculo para compor a caixa de munição, entretanto lembrei-me daquele ($$$)set de resina para a escala 1/48 que muito modelista compra para transformar o kit da versão HIND "D" para a versão HIND "F" com o canhão GSH-30K-2 (exatamente a versão que pretendo construir) e vi por fotos de outros trabalhos que fica muito legal o resultado... Um resultado muito bom sem dúvida, mas percebi uma coisa ao comparar com fotos do helicóptero verdadeiro... O que estaria errado? O kit ou o set de resina? A resposta veio pesquisando a versão "D" e comparando com a versão "F"... CONCLUSÃO: O kit está correto e essa peça do Set de resina está Errada! Provavelmente foi medida com base na baia do kit (que é da versão HIND "D" - mais curta) e tal diferença não foi percebida na confecção do molde. Simulei uma foto no computador (usando a mesma linha amarela como ponto de referência) para mostrar como deveria ser o resultado correto deste set de resina: Entre os modelistas, você observa boas referências sobre este set de resina na WEB. Acredito que se corrigirem esse pequeno impasse, ficaria "Perfeito"! Voltando ao habitáculo para a baia de munição, tive que aplicar primeiro a correção no corte feito no kit, visto que acompanhava o desenho da versão HIND "D" original do kit... Baseado em fotos disponíveis na WEB, desenhei o habitáculo da baia de munição tentando ficar o mais fiel possível e adequado à escala... Desenhos do habitáculo da baia de munição das versões "D" e "F" do Hind... Eu já havia desenhado (e até recortado a peça em alumínio) da versão "D". No desenho acima vocês podem ver a diferença entre elas quanto a detalhes e angulação... Após recortada em papel a peça da versão "F", efetuei os testes necessários antes de recortar no alumínio... Resultado após pintura e colagem da peça (Agora Sim está Correto!)... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
