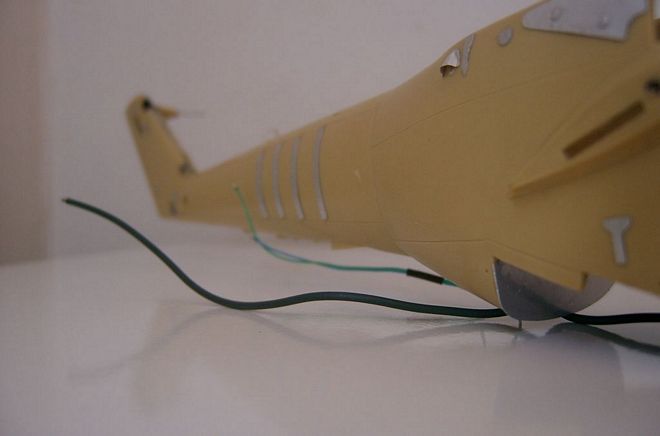

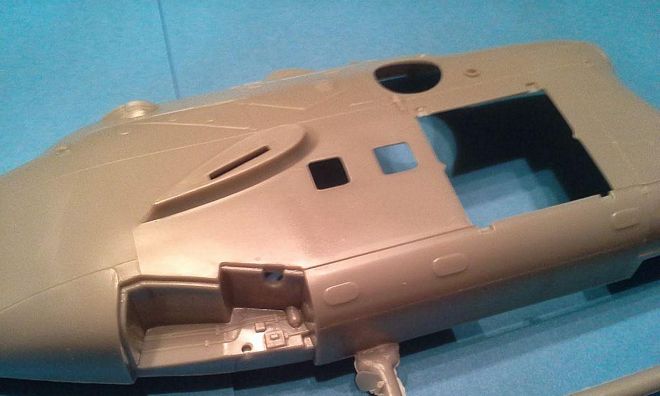

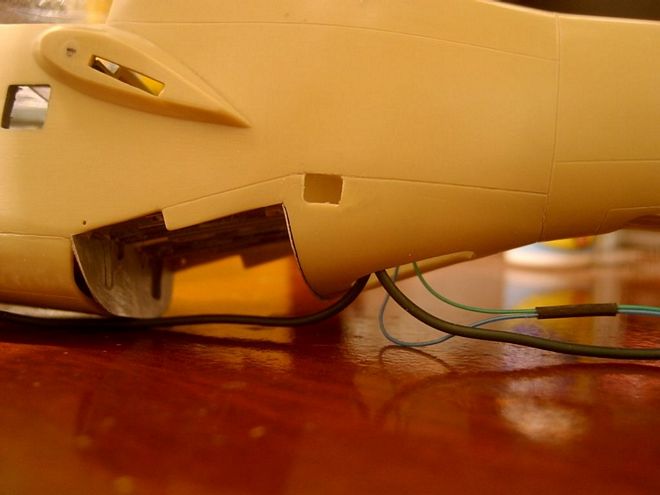

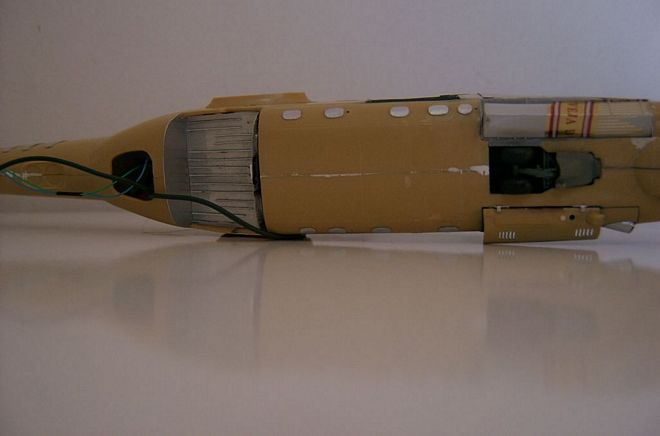

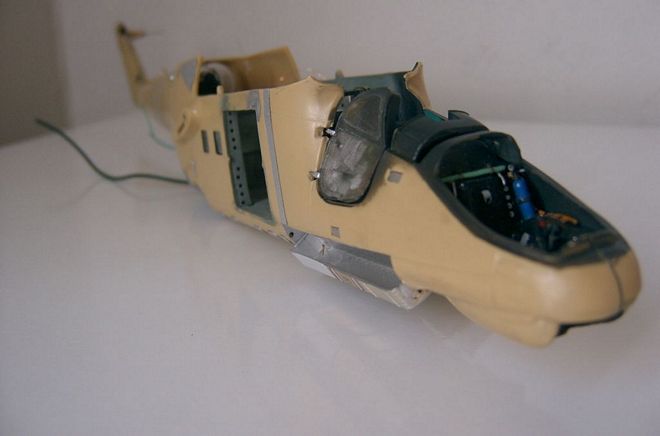

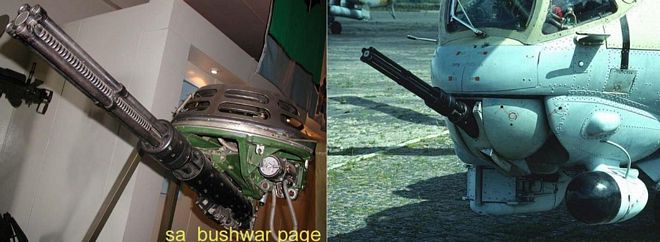

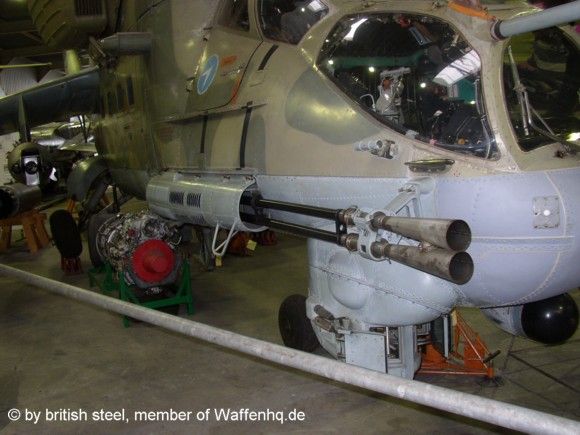

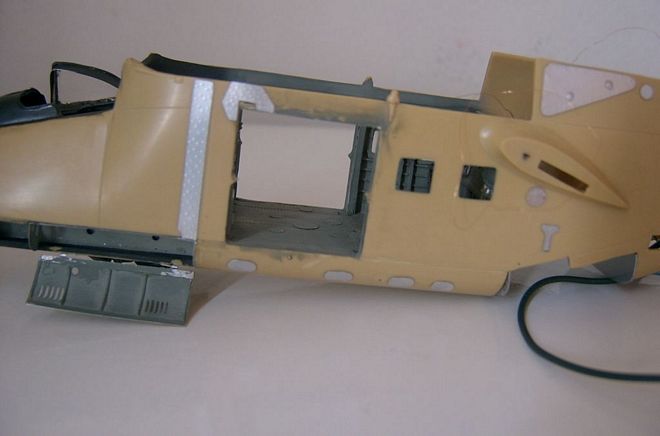

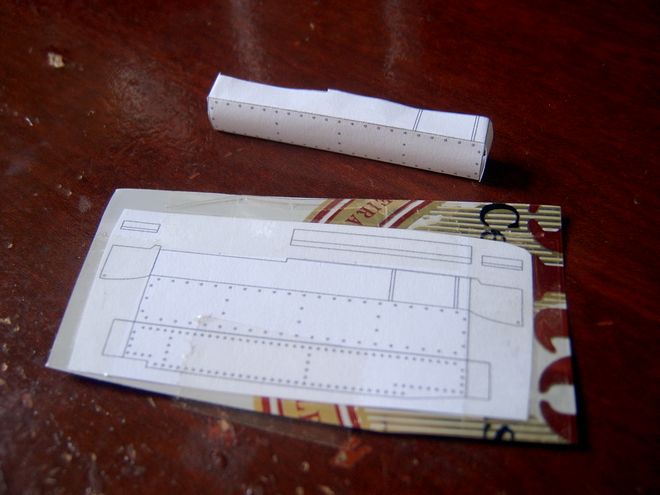

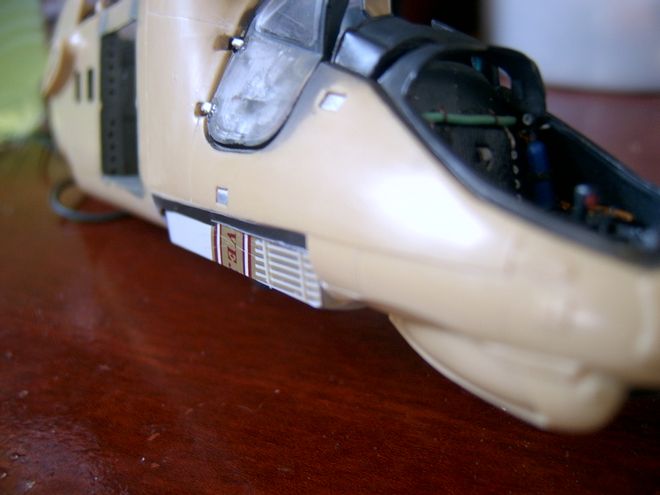

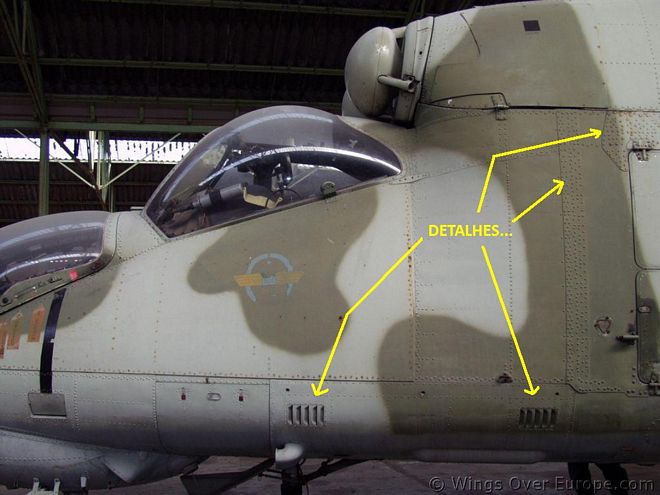

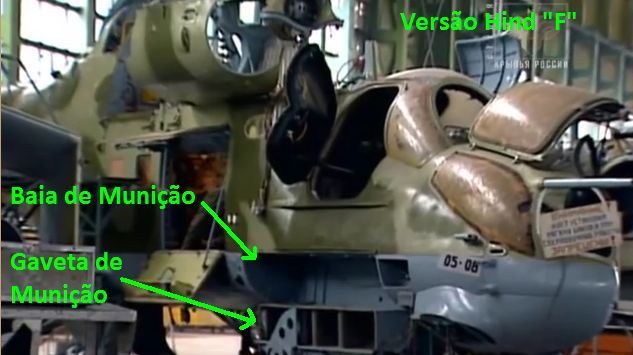

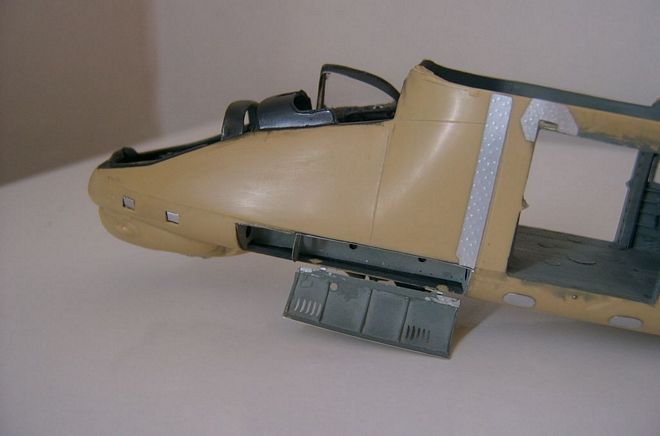

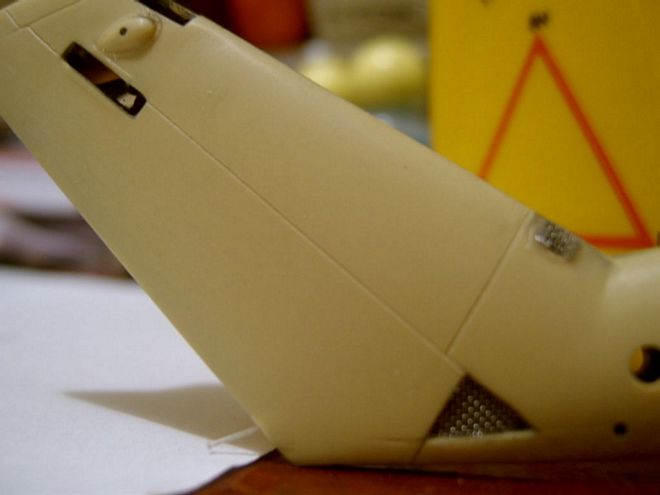

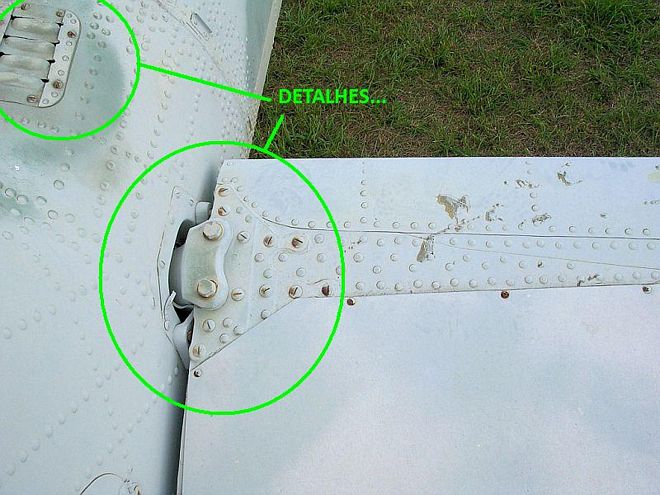

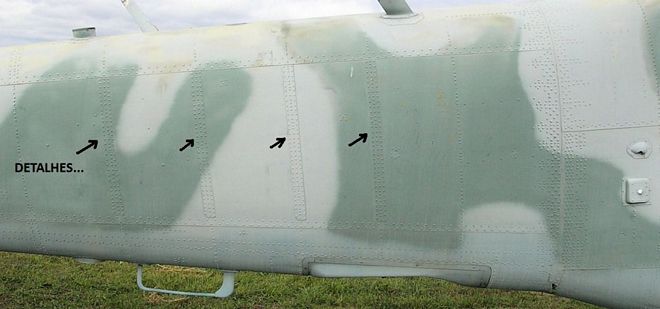

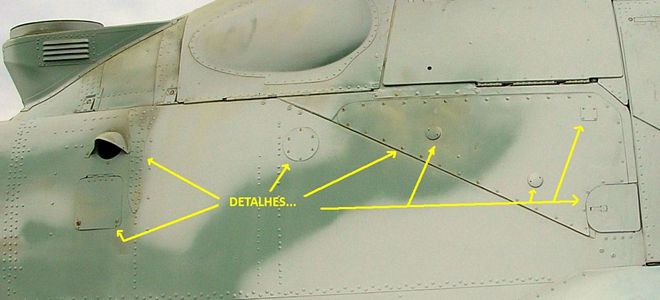

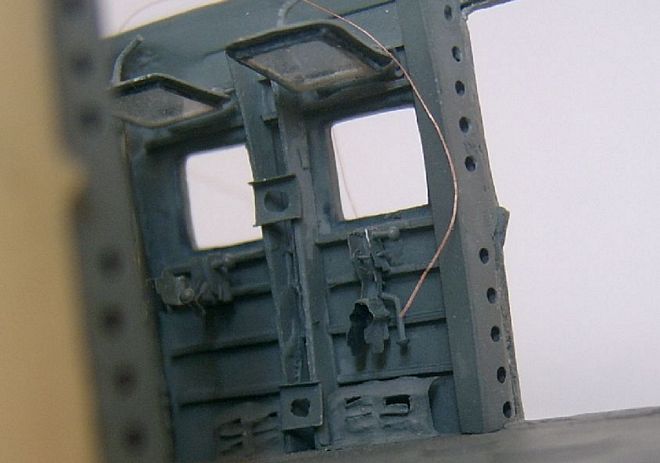

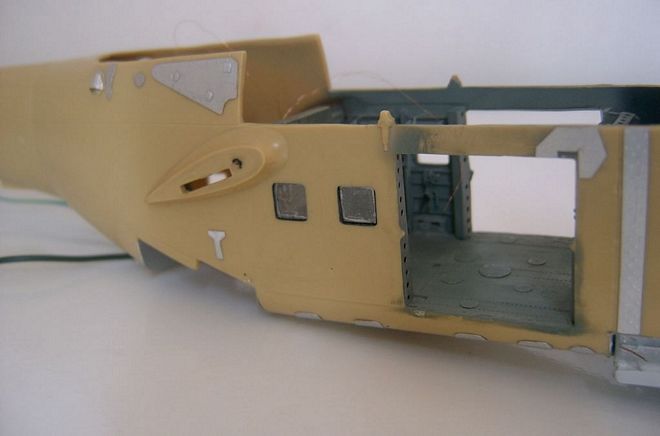

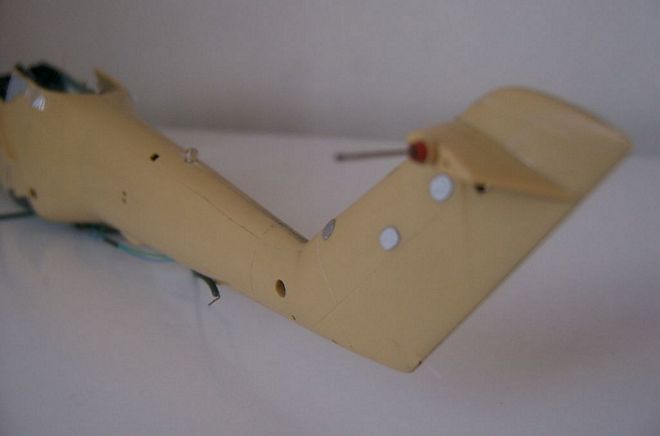

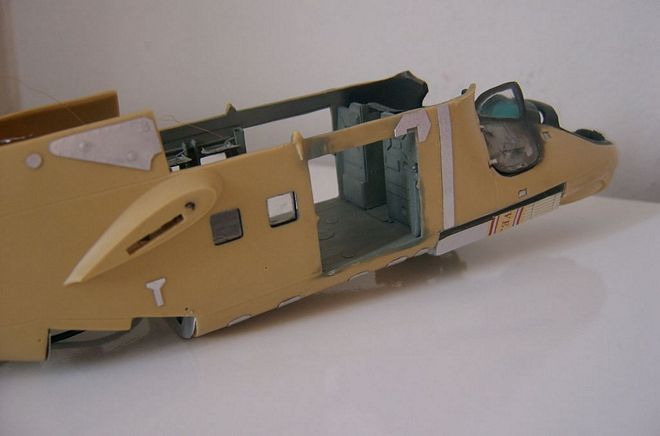

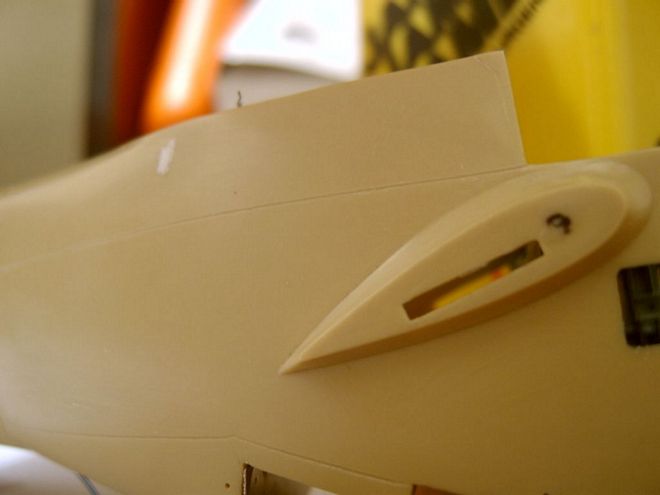

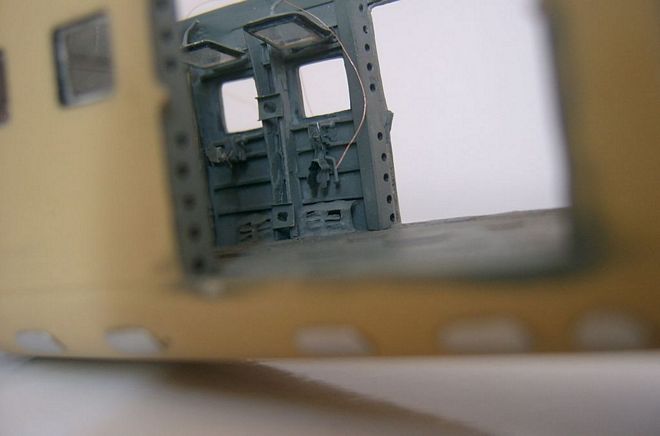

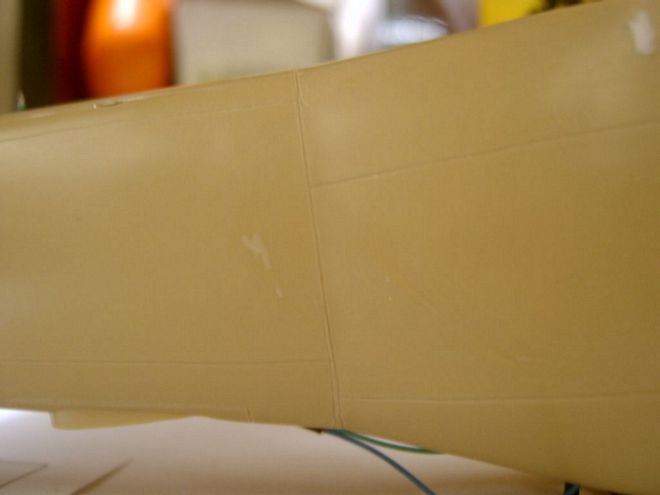

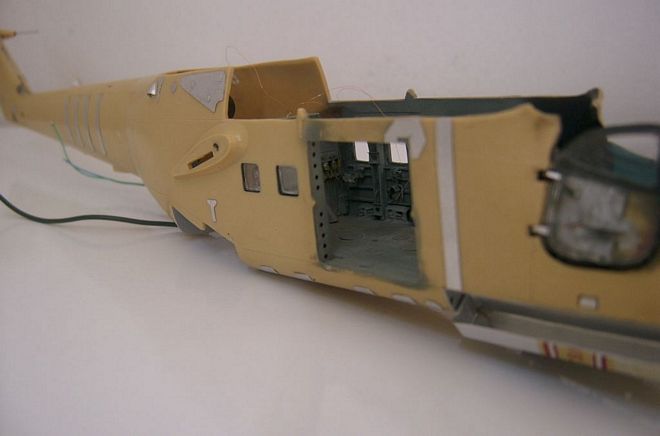

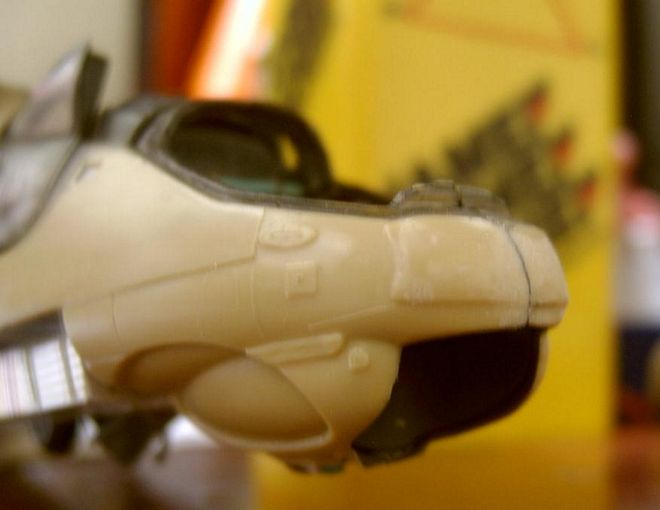

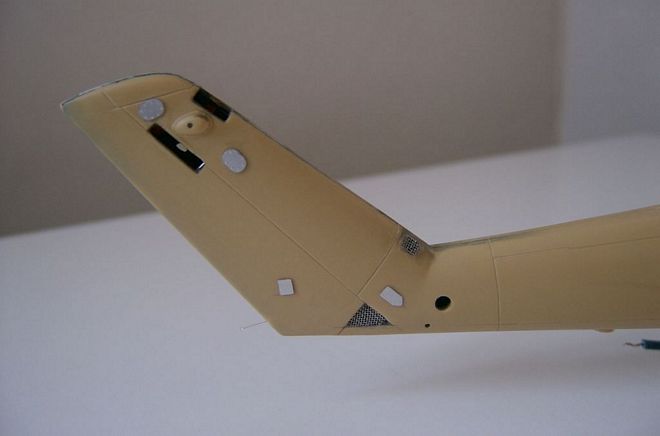

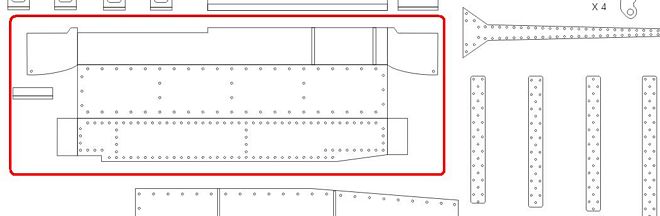

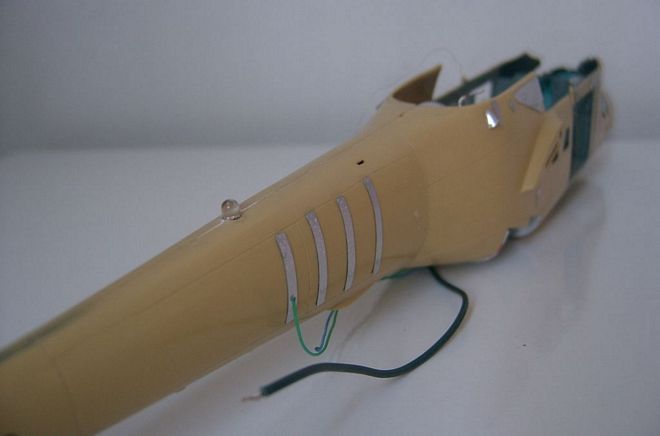

Revell Mil Mi24 Hind-D 1/48 BAIA DE MUNIÇÃO (PARTE 02): As primeiras versões "Hind A" usavam uma metralhadora .50 pol na frente do aparelho. Posteriormente as novas versões com cockpit dividido usaram uma metralhadora móvel de 12,7 mm Yakushev/Borzov YakB-12.7 (também designada 9-A-624) de quatro cilindros tipo Gatling, controlada remotamente, com carga para 1470 cartuchos, instalada numa torre USPU-24 no "queixo" do helicóptero... Hoje as versões de exportação usam uma torre com um canhão de cano duplo de 23 mm igualmente articulado. A capacidade de carga com esse calibre caiu para 900 cartuchos... Mas é nas versões "Hind F" (Mi-24P e VP) que ocorreu a mudança mais drástica com a remoção da torre por completo e a instalação de um canhão de cano duplo GSH-30K-2 de 30 mm (capacidade de 750 cartuchos). Essa configuração foi usada na guerra do Afeganistão em resposta as constantes reclamações das tripulações quanto a fraca eficácia da YakB-12.7 no campo de batalha... Nessa configuração de armamento, os cartuchos ficam alojados no lado direito frontal da fuselagem em uma espécie de "gaveta" que se inclina para frente da baia... Como estou montando a versão Mi-24P (HIND F) e o kit não apresenta tais peças, tive que medir e desenhar a gaveta de munição para acoplar à baia, respeitando o movimento de abertura... Após testes em papel, as peças são cortadas na chapa de alumínio... Testada no devido lugar, apresentou o comportamento correto ao abrir e fechar, ficando móvel como no aparelho original... Baia de munição aberta... Baia de munição fechada... REBAIXAMENTO DE PAINÉIS E DETALHAMENTO (PARTE 01): Como já falei anteriormente, o kit Monogram/Revell é um bom kit 1/48 do helicóptero HIND, e até já foi considerado um dos melhores para sua época, mas para os padrões de hoje, sofre de deficiências quanto à textura dos painéis as quais o modelista mais exigente tem que contornar, seja via scratch building ou pelo rebaixamento de painéis, pois o kit é da categoria "alto relevo" na fuselagem (combinando algumas poucas linhas em baixo relevo)... Fracos detalhes do kit Monogram/Revell quanto às linhas de painéis e texturização de detalhes da fuselagem... Nas imagens abaixo podemos ver muitos detalhes de textura que estão ausentes no kit ou que estão incorretos... No caso, optei por ambas as técnicas: rebaixar os painéis e acrescentar complementos via scratch. O desenho abaixo mostra algumas peças desenvolvidas para melhorar a aparência da fuselagem em geral... O primeiro passo é lixar tudo, como por exemplo, as portas frontais de munição da metralhadora YakB-12.7 que são inexistentes na versão Mi-24P... Acabei lixando todos os detalhes para depois refazer tudo em baixo relevo... Observem os resultados nas próximas fotos... Acabei abrindo o local de acesso à bateria (mesmo local do aparelho real) para usar como o "abastecedor" que irá carregar a bateria que aciona as luzes do modelo (vocês verão isso posteriormente em outra fase da construção)... O resultado parcial de quase todos os itens inseridos como complemento para melhorar a texturização da fuselagem e o novo rebaixamento de painéis podem ser vistos nas próximas fotos... Acredito que com os novos detalhes externos (agora refeitos) combinados com os do interior da cabine serão de grande valia para aumentar o realismo do modelo depois de pronto... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
