Revell Mil Mi24 Hind-D 1/48

MONTANTE DOS MOTORES (PARTE 02):

Existe uma certa complexidade nos detalhes da parte superior do helicóptero HIND que causariam confusão ao ser retratados, por isso, criei uma pequena lista das partes principais para ajudar e direcionar o trabalho. Resumidamente, as partes a serem retratadas são os motores, a caixa de redução, a unidade auxiliar de potência, um módulo automático de controle hidráulico, o cooler de refrigeração de óleo e a unidade supressora de infravermelho...


Avaliando fotos da estrutura geral, optei por começar pelo cooler de refrigeração de óleo e sua estrutura a qual os motores Klimov TV3-117VMA ficam alojados...


Embora robusta, sua composição é uma simples ventoinha acoplado a um duto que age como um "cooler" resfriando o óleo presente nos radiadores (localizados logo atrás da sua estrutura)e que distribuem a lubrificação (óleo) para os motores, caixa de redução e outros componentes que o utilizam...



Para girar a ventoinha, existe um eixo central que recebe o torque da caixa de redução quando os motores estão acionados...


Primeiro desenhei as peças para criar a estrutura que sustenta o conjunto do cooler de refrigeração de óleo e a "parede" que separa os dois motores Klimov...

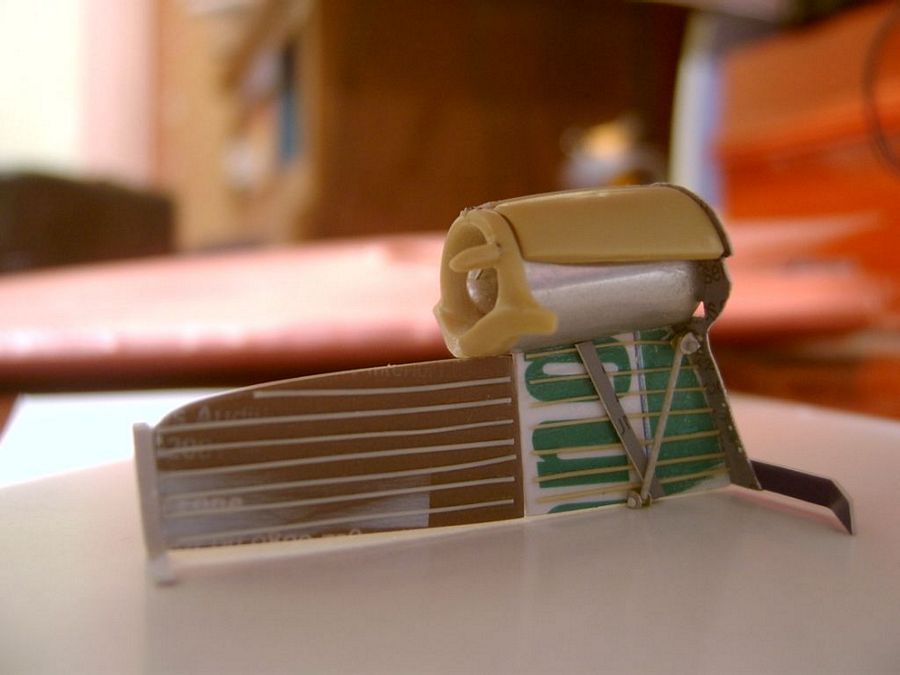

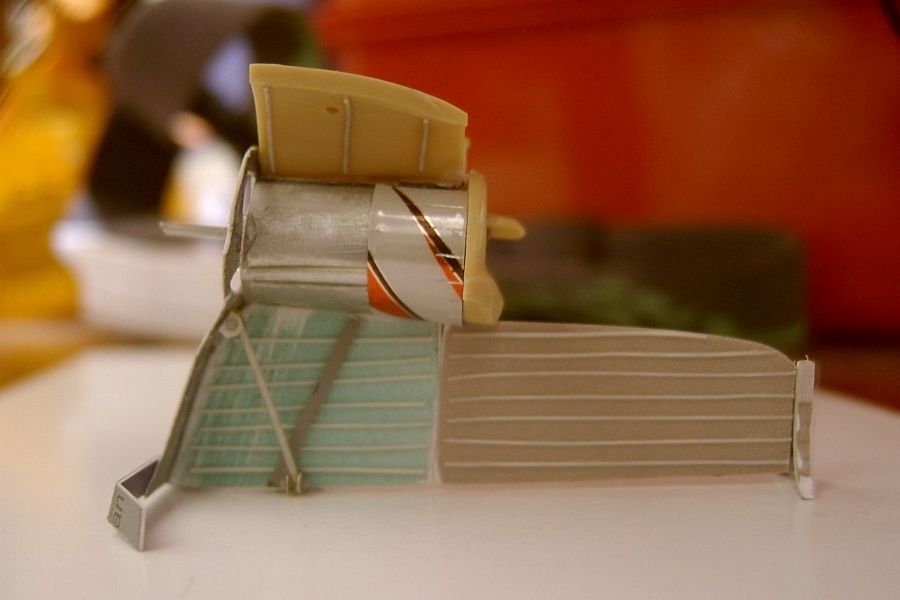

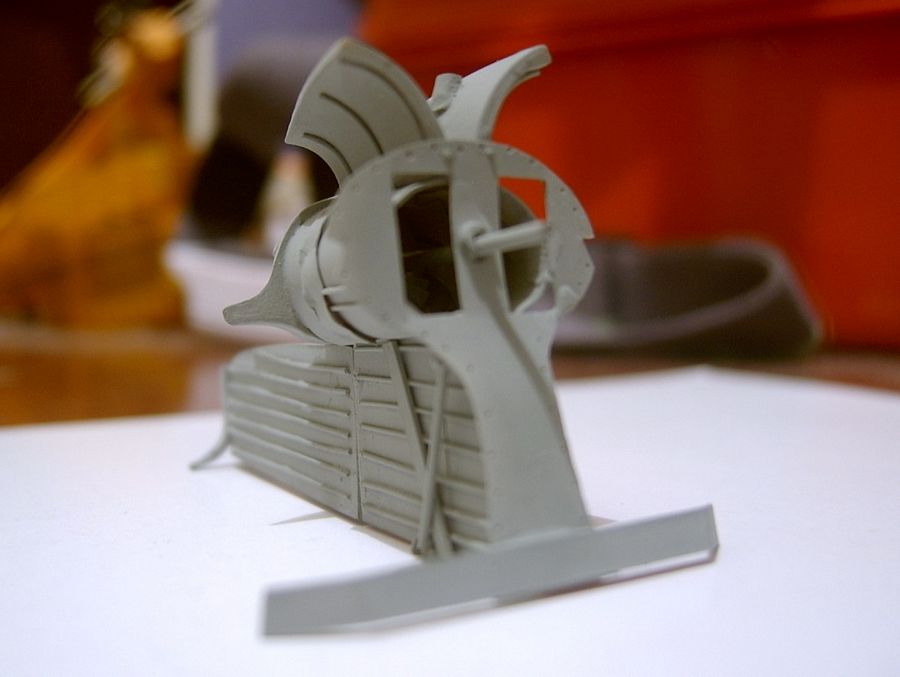

Usando plasticard, sprue derretido e chapas de alumínio, consegui criar o conjunto que foi acoplado as peças do kit...

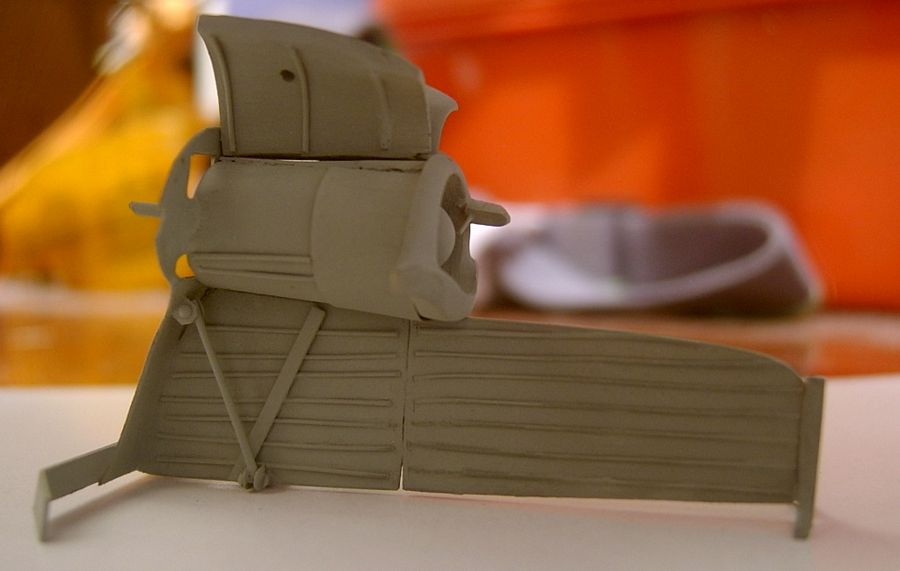

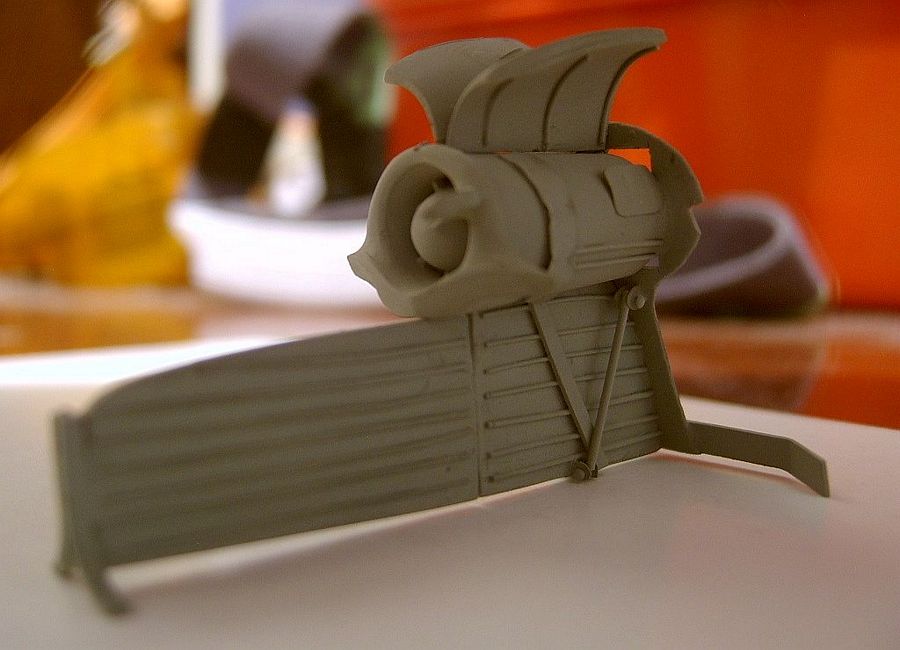

Notem que as portas superiores ficaram funcionais (abrem e fecham como no aparelho original) ...

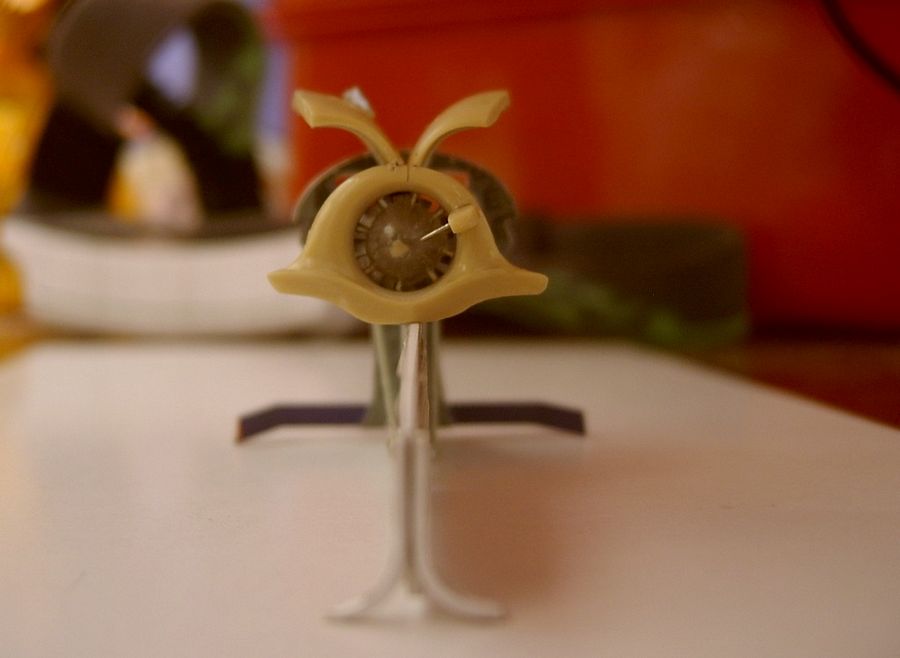

Notem também que o centro da peça que retrata a ventoinha teve que ser refeito porque a do kit não apresenta um grau de realismo aceitável...



Agreguei os detalhes finos antes da pintura geral...

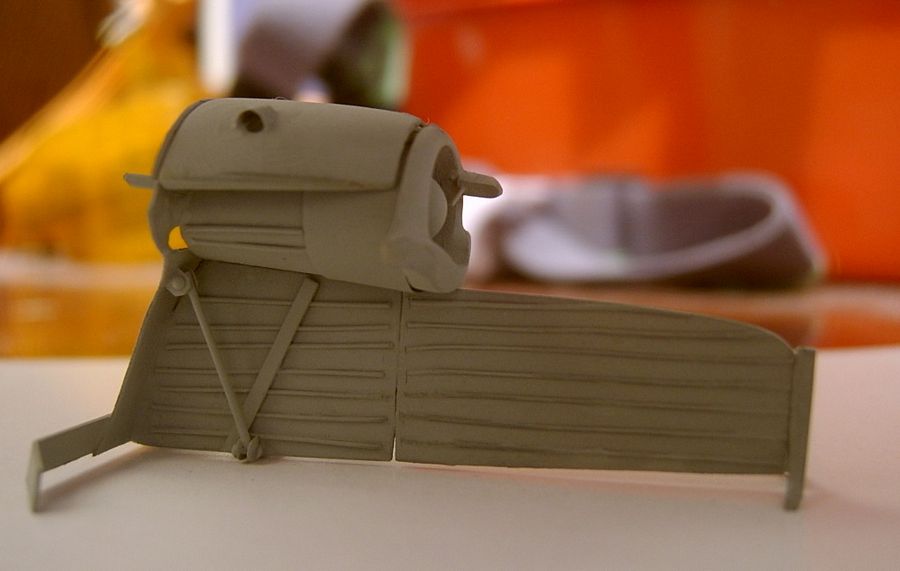

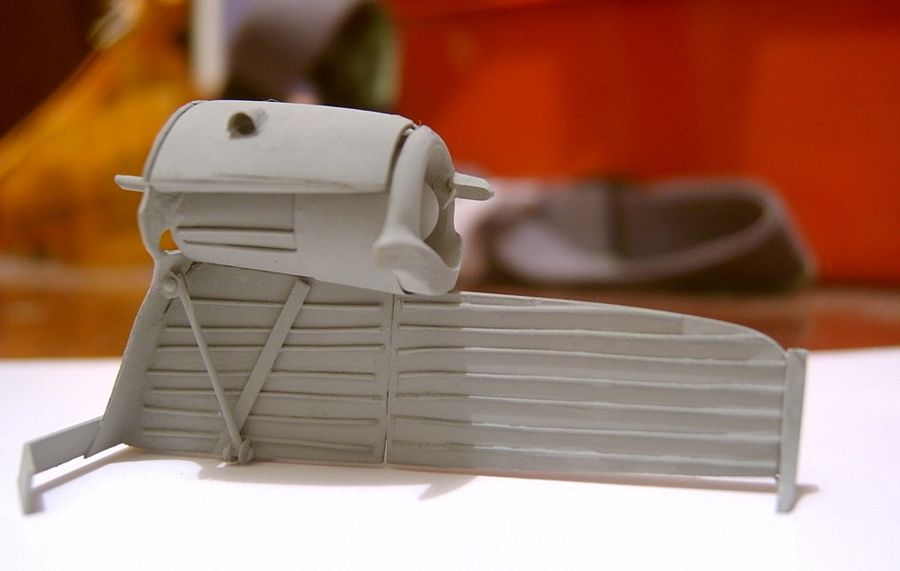

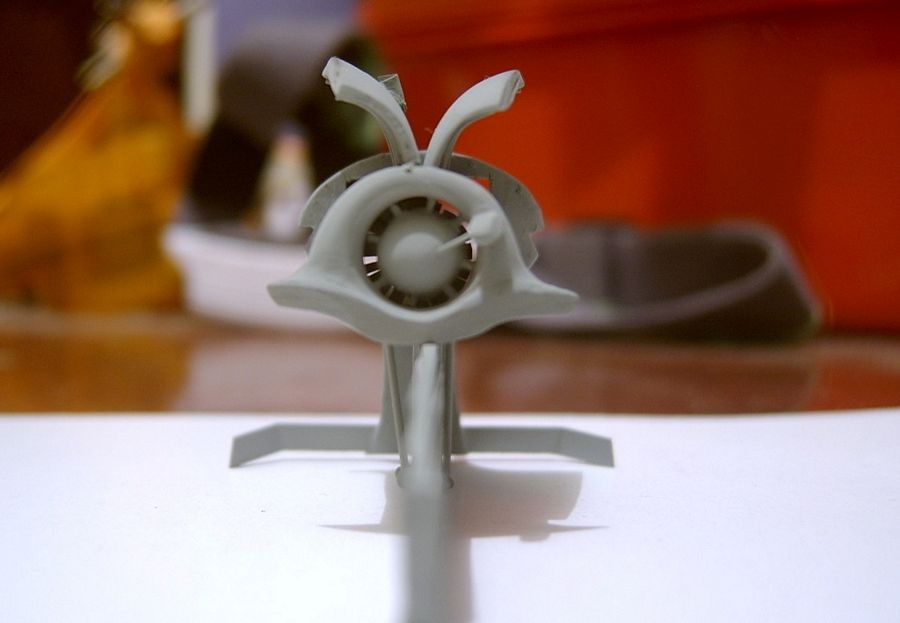

Resultado após pintura...








Ainda faltam alguns detalhes finos que unirão os conjuntos "motor" e "radiadores". Nas próximas etapas você poderão acompanhar seu desenvolvimento.

CONTINUA NA PRÓXIMA ETAPA...
