Revell Mil Mi24 Hind-D 1/48

PORTAS DE INSPEÇÃO (PARTE 01):

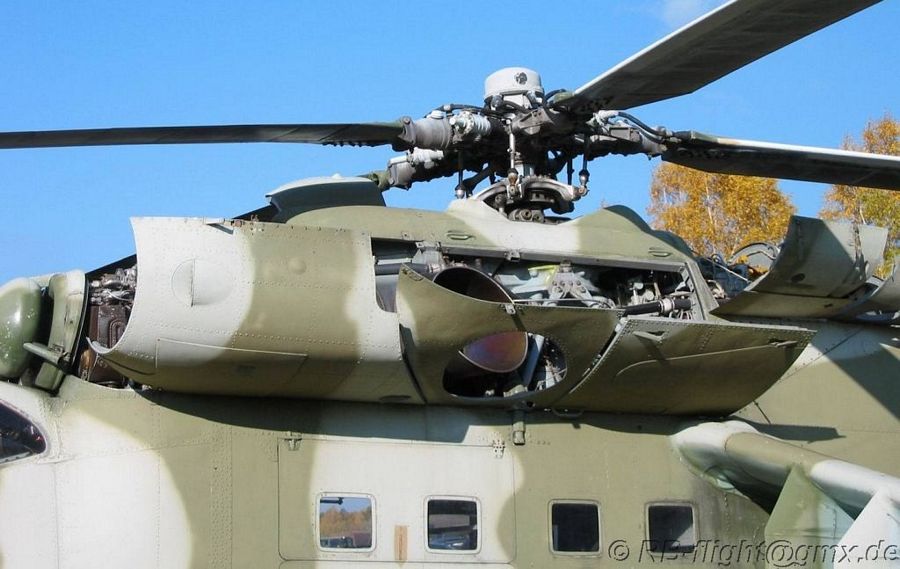

Avaliando fotos de referência percebe-se que toda parte superior do helicóptero HIND é um emaranhado de portas de acesso para manutenção de todos os sistemas de motor e hidráulica...


Existem portas em vários formatos e o ato de cortar a fuselagem do kit para retratar essas portas teve que ser bem estudado antes de ser executado (ver as fotos de referência foi primordial para o processo de corte) ...

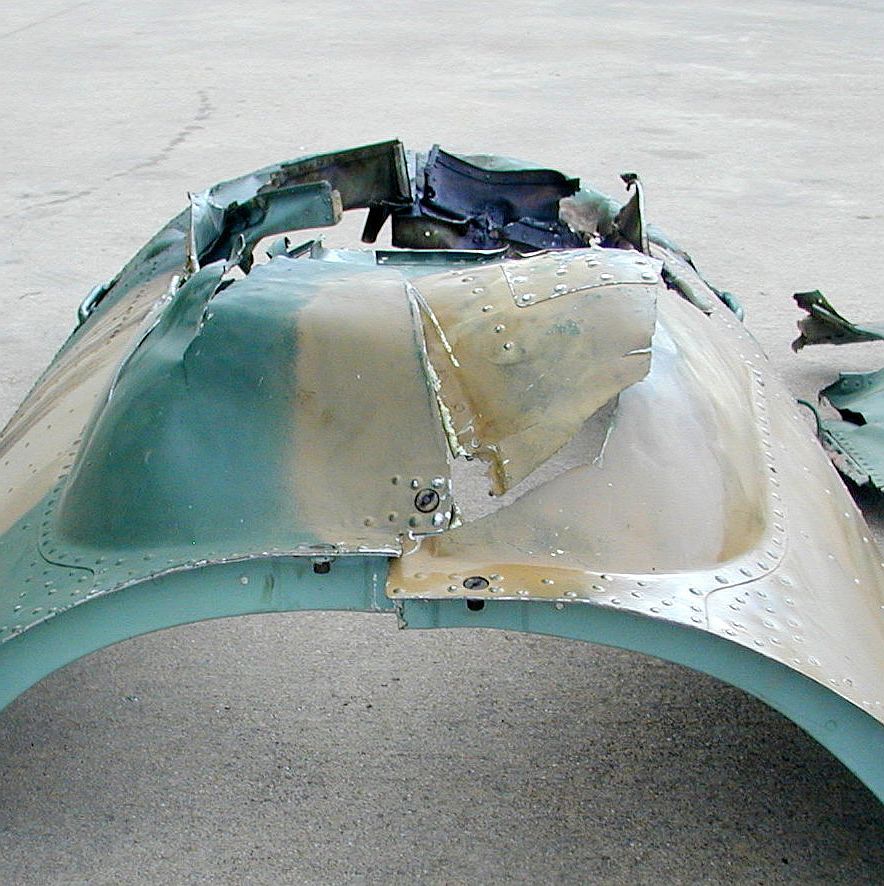

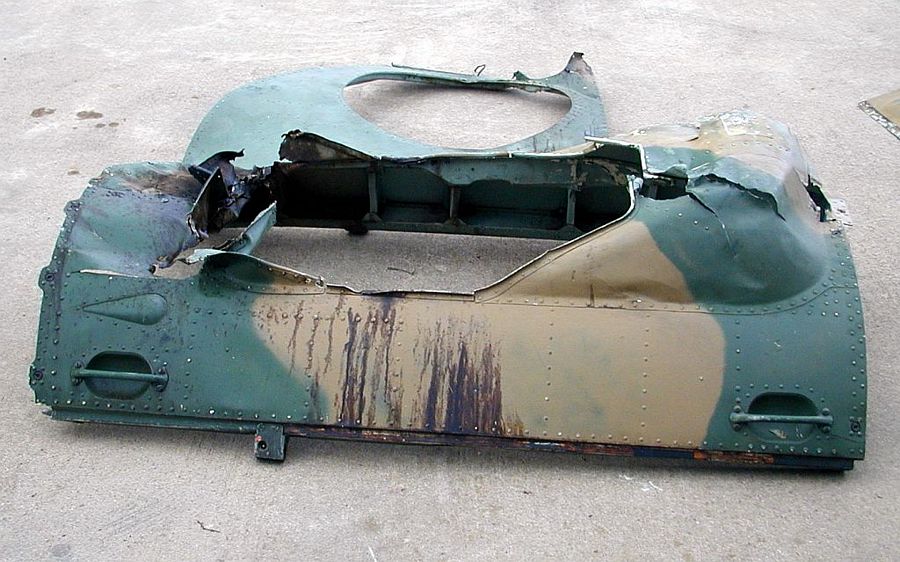

Um exemplo são as duas portas superiores que recobrem os radiadores de óleo e a caixa de redução (nas fotos abaixo essas portas estão danificadas) ...



Para o kit, após o corte ficaram razoáveis, mas terão que ser reduzidas em sua espessura e alguns detalhes finos também serão necessários para melhorar o aspecto final...

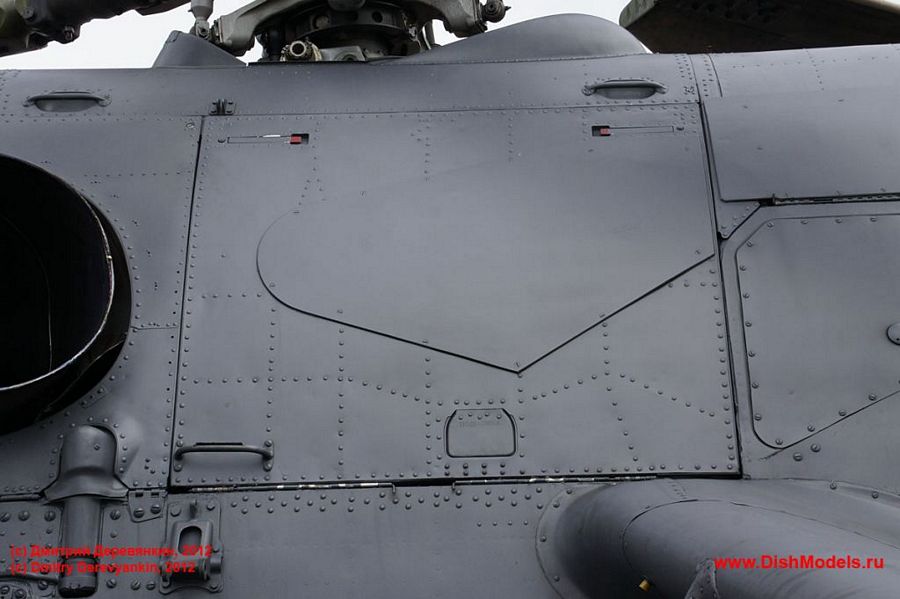

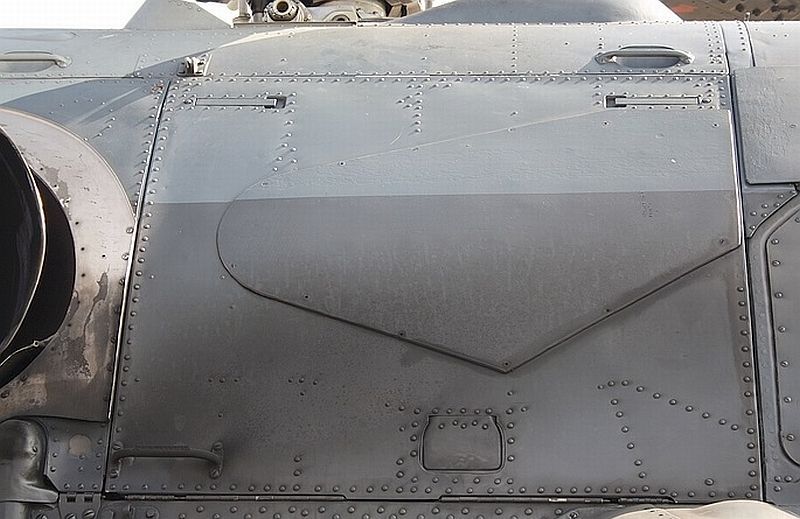

Outro exemplo são as portas laterais que permitem acesso a caixa de redução do rotor principal...


Se olharmos rapidamente para a peça que o kit apresenta, até achamos que não há diferença e que está correto em termos de detalhes...

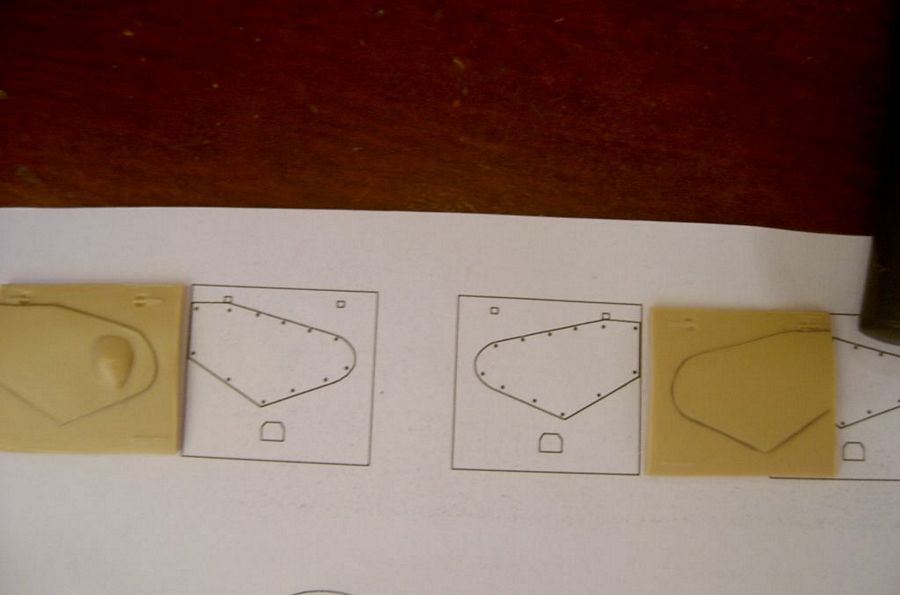

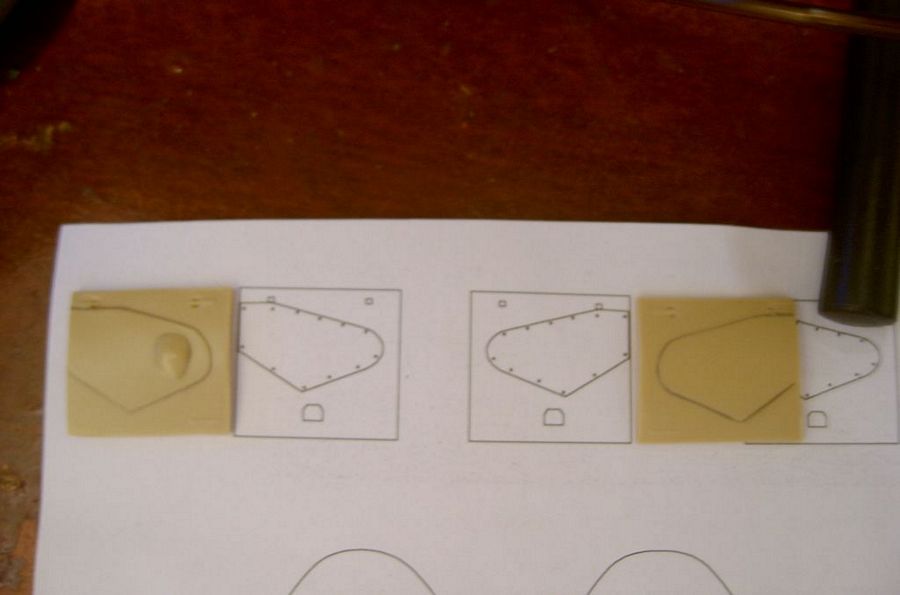

Mas foi só desenhar na escala, delinear os detalhes da peça e comparar para ver que há muita diferença nos detalhes...

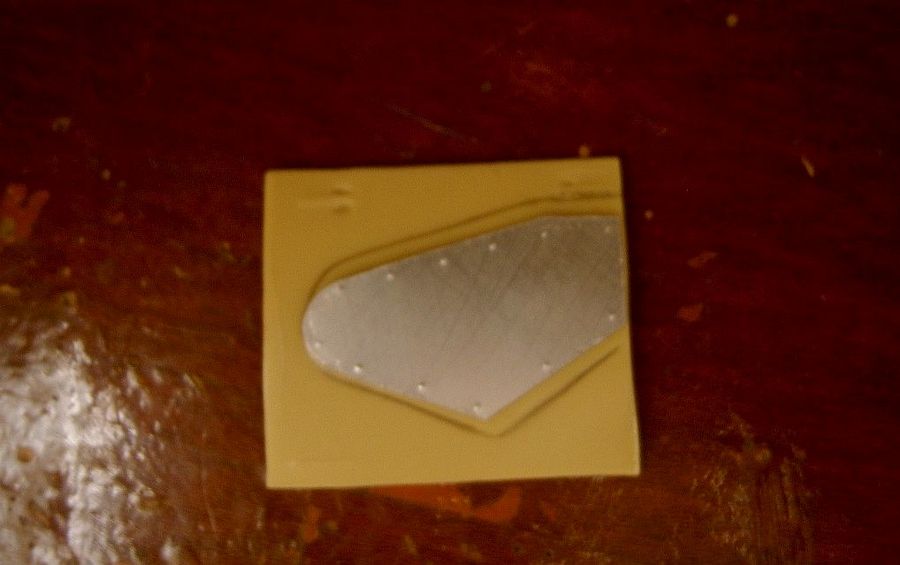

Usando chapa de alumínio, preparei as correções da parte externa...

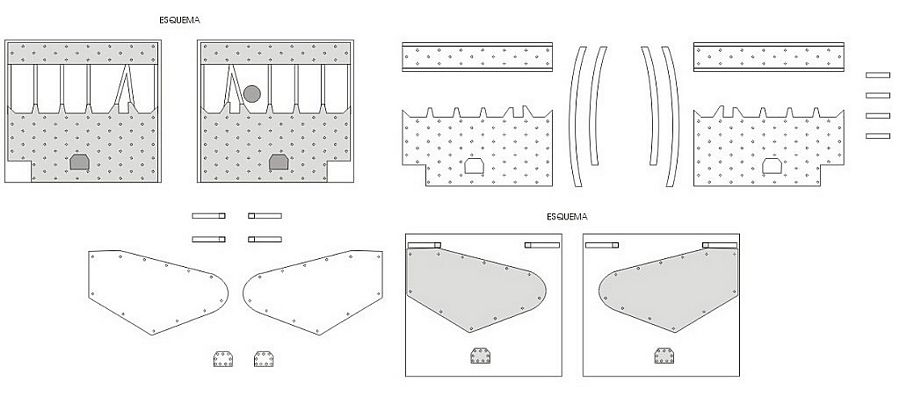

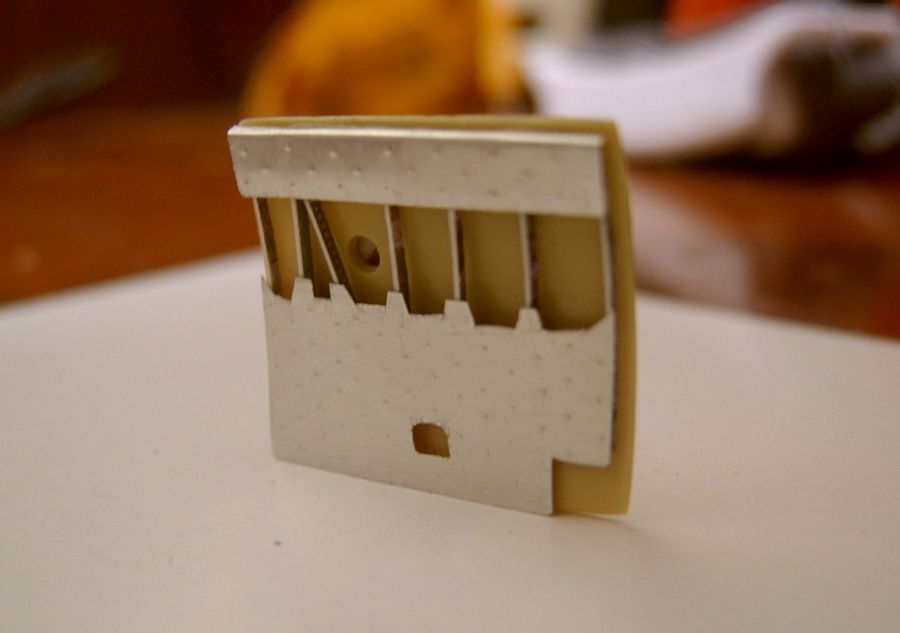

E para a parte interna dessas portas, efetuei desenhos de peças que enriquecerão o conjunto final...

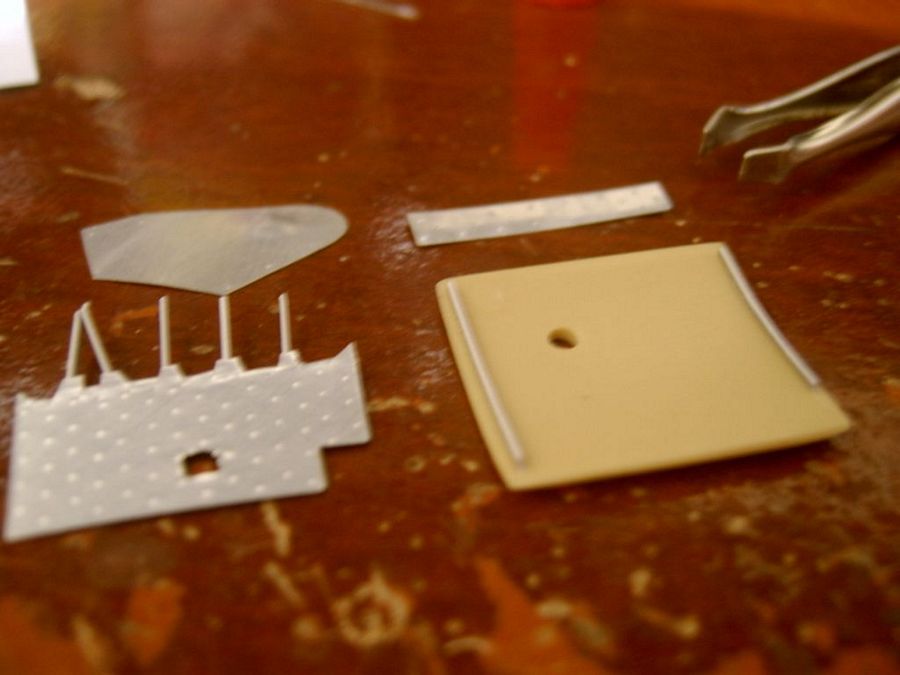

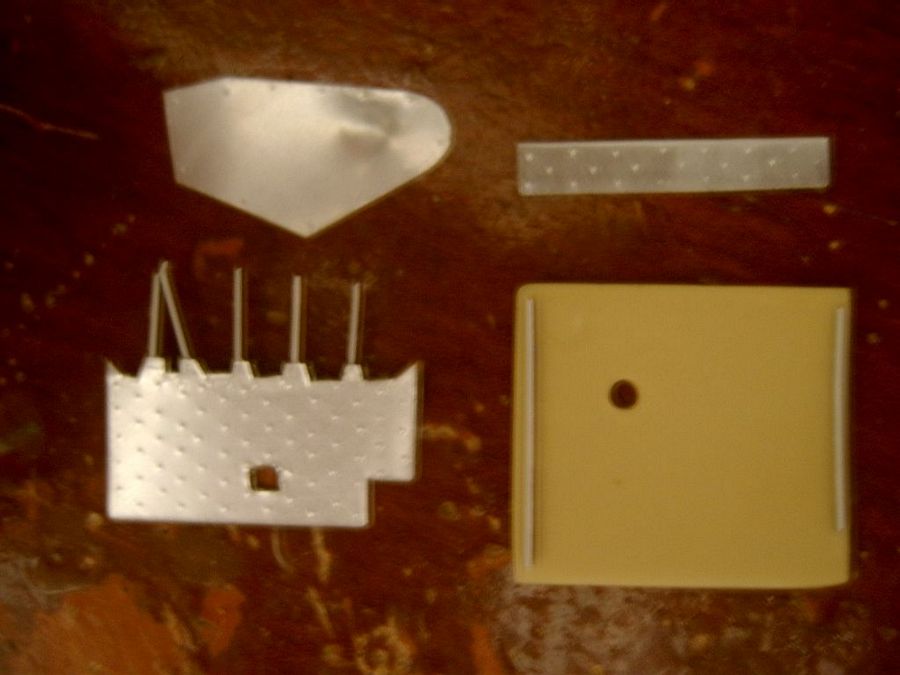

Com as partes prontas para serem unidas, observem que existe uma leve curvatura na peça plástica da porta, requerendo certo cuidado ao colar os adendos...

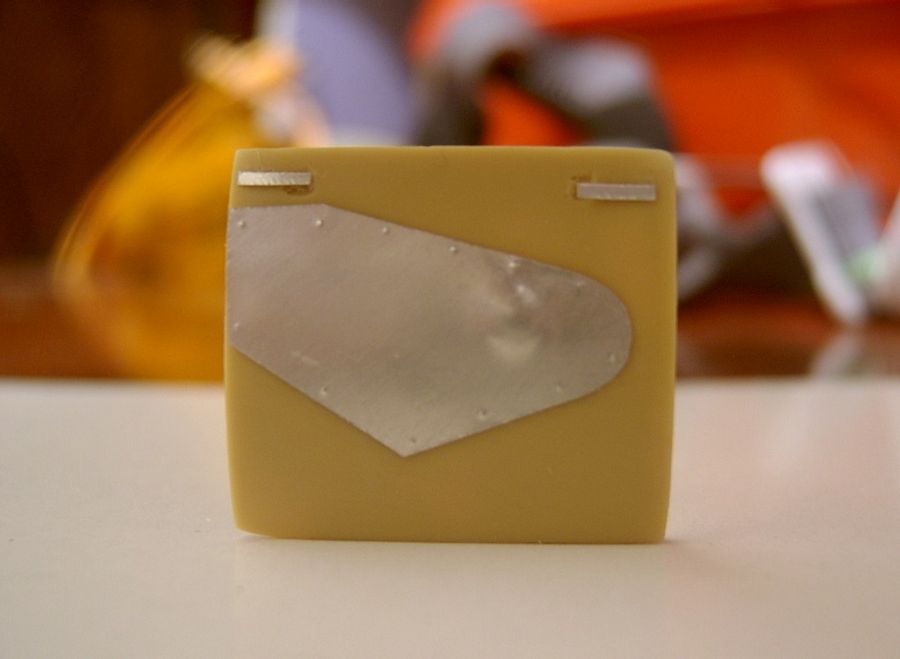

E o resultado final (ainda sem pintura) pode ser visto nas próximas fotos...





Ainda faltam os detalhes finos, mas já melhorou muito!

CONTINUA NA PRÓXIMA ETAPA...
