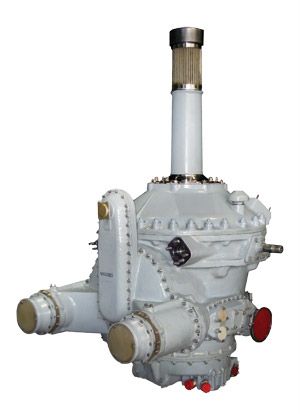

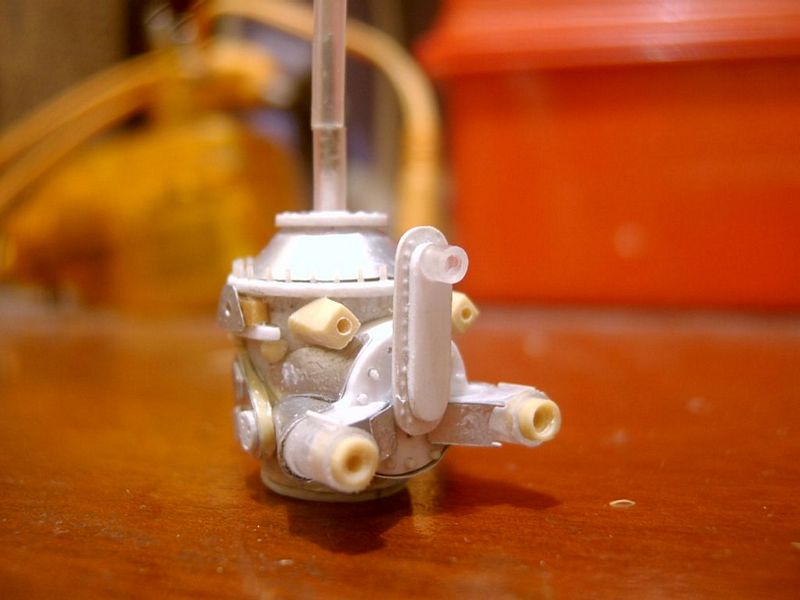

Revell Mil Mi24 Hind-D 1/48 CAIXA DE REDUÇÃO (PARTE 01): O projeto do helicóptero HIND prevê dois motores montados lado a lado acima da cabine, com seu eixo de saída de torque voltado para trás ligado ao rotor principal através de uma grande caixa de redução... Sabe-se que o projeto do HIND herdou muitos componentes do seu antecessor Mi-8 e a caixa de redução inicialmente foi a mesmausada no Mi-8: o modelo "VR-8A" (distinta visualmente por ter "braços" reduzidos) ... As primeiras versões pós Mi-24A adotaram o modelo "VR-14" (notem os "braços" mais longos)... Mas a necessidade de mais potência observada no dia-a-dia fez com que as versões Mi-24D em diante utilizassem o modelo "VR-24" que ficou como padrão até os modelos de exportação hoje existentes... Basicamente são a mesma coisa, diferenciando-se apenas quanto a relação das suas engrenagens internas, que nos modelos mais atuais, gera maior torque com menor esforço por peça... Quem já montou esse kit Monogram/Revell sabe que ele não apresenta uma caixa de redução e neste caso, tive que improvisar uma em scratchbuilding desenhando primeiramente as peças no computador... Aos poucos fui cortando as peças em plastcarde alumínio... Até obter um conjunto inicial de peças... Com o conjunto montado, é obrigatório os testes com dryfit para verificar a escala e como vai ficar os encaixes nos eixos dos motores... A altura da peça também deve ser observada... Com tudo aprovado é hora de aplicar os detalhes finos... Lembrando que internamente essa caixa de redução em scratch possui engrenagens para que um pequeno motor elétrico possa movimentar o rotor principal. CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
