Revell Mil Mi24 Hind-D 1/48

CAIXA DE REDUÇÃO (PARTE 03):

A etapa final da construção da caixa de redução ocorreu em paralelo com o detalhamento final dos motores, visto que um dependia do outro para se alinhar.

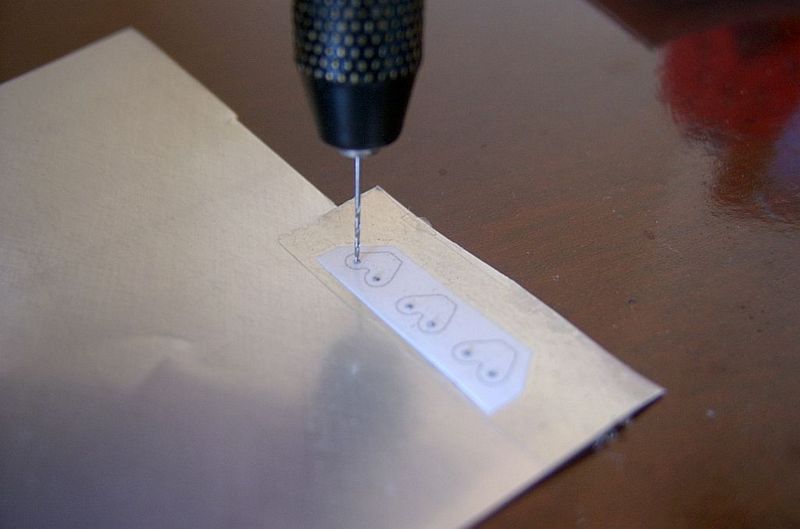

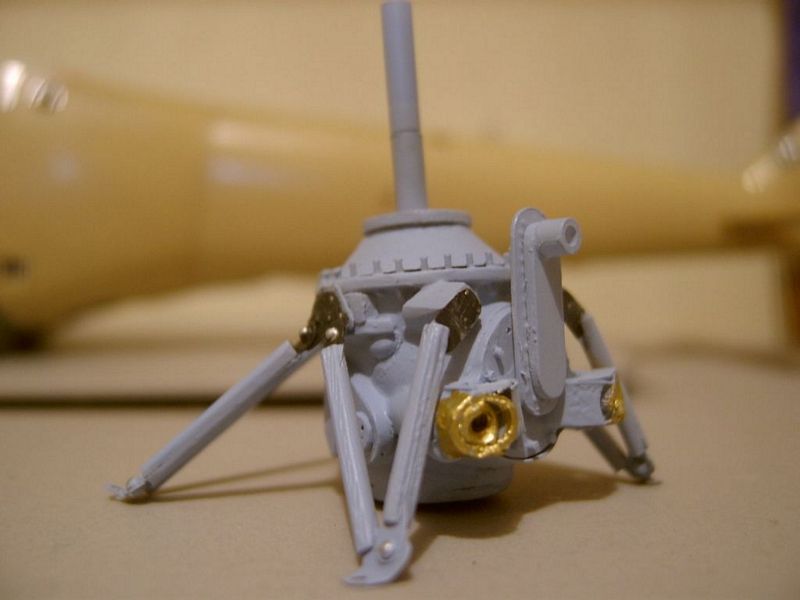

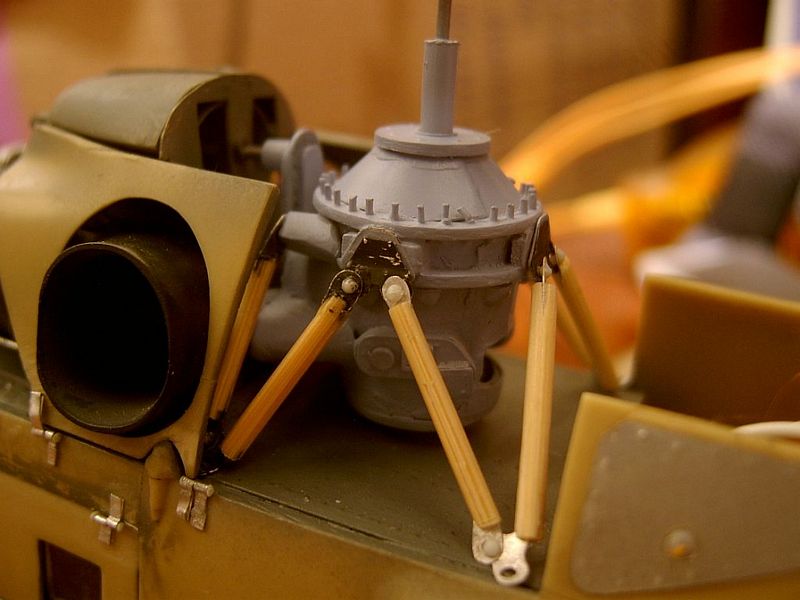

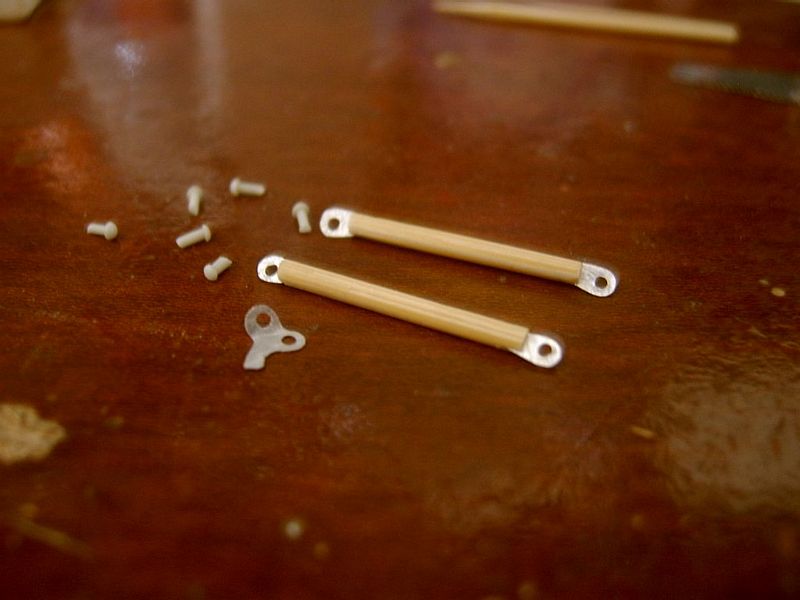

No caso, construí as oito hastes de fixação usando madeira de palitos de dente (que estavam na bitola desejada e são resistentes e fáceis de manipular) com algumas peças conectoras feitas em alumínio ...

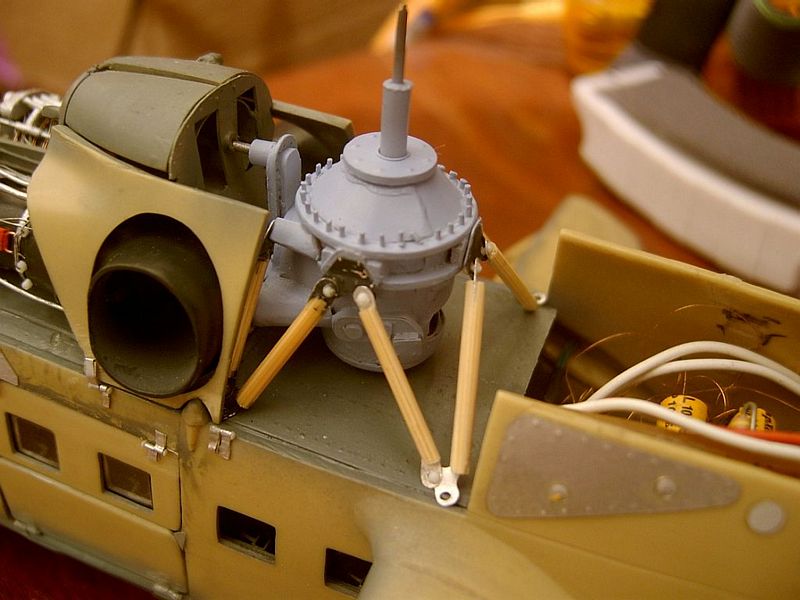

As medidas do comprimento foram obtidas com o posicionamento e encaixe da caixa de redução com os motores...

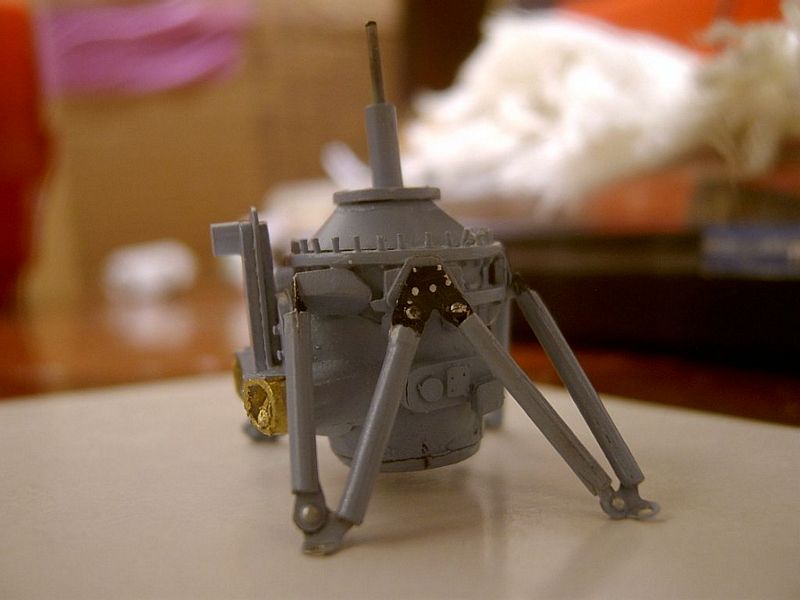

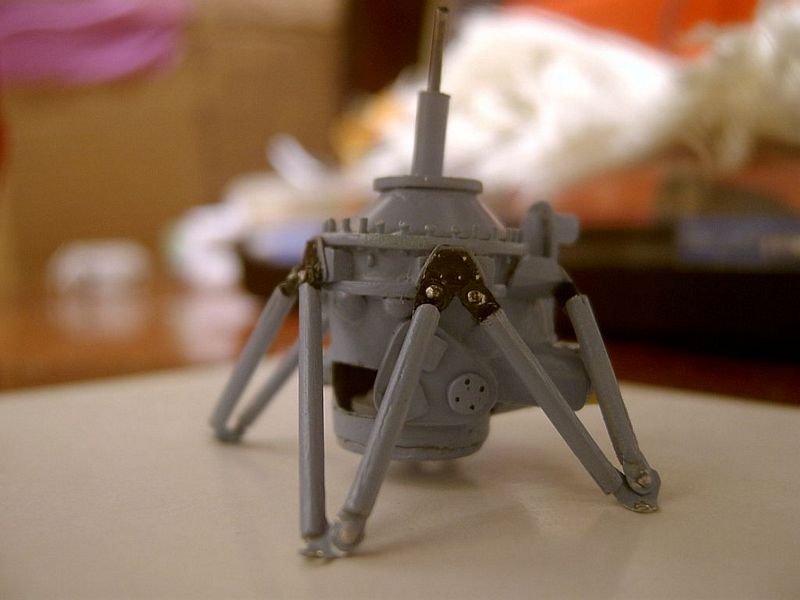

A fixação das hastes na caixa de redução foi feita com pinos de sprue esticado...


Sempre testando seu posicionamento...



Mas para fixar o conjunto na fuselagem, optei por usar pequenos parafusos de relógio. Isso ajudará a segurar o rotor quando em rotação e facilitará na remoção, caso necessite de alguma eventual manutenção.

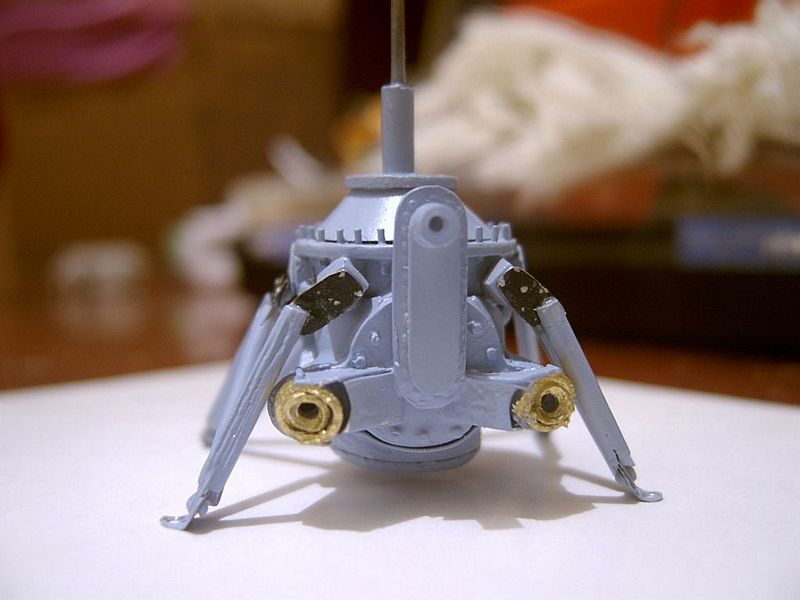

A pintura do conjunto ocorre antes de parafusar na fuselagem...




O conjunto vai parafusado na fuselagem para receber cola nas juntas e depois é removido. Esse processo é necessário para fixar as hastes e manter rígido o conjunto na sua posição de encaixe...

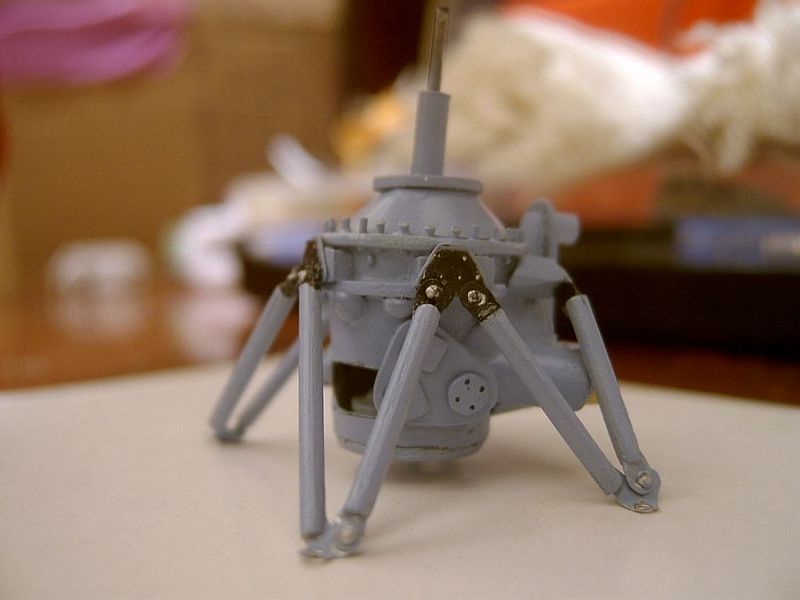

Caixa de redução alinhada e parafusada na fuselagem para receber cola nas junções. Isso fixará o conjunto na posição correta...

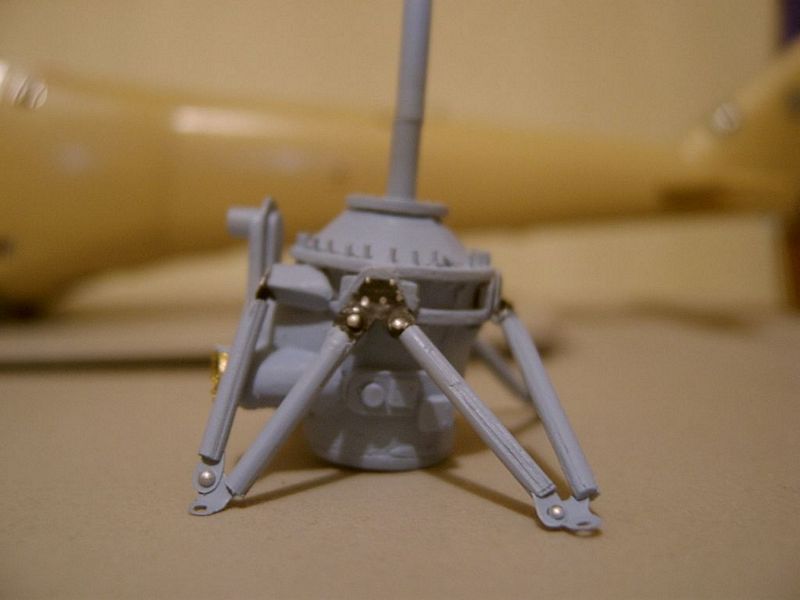

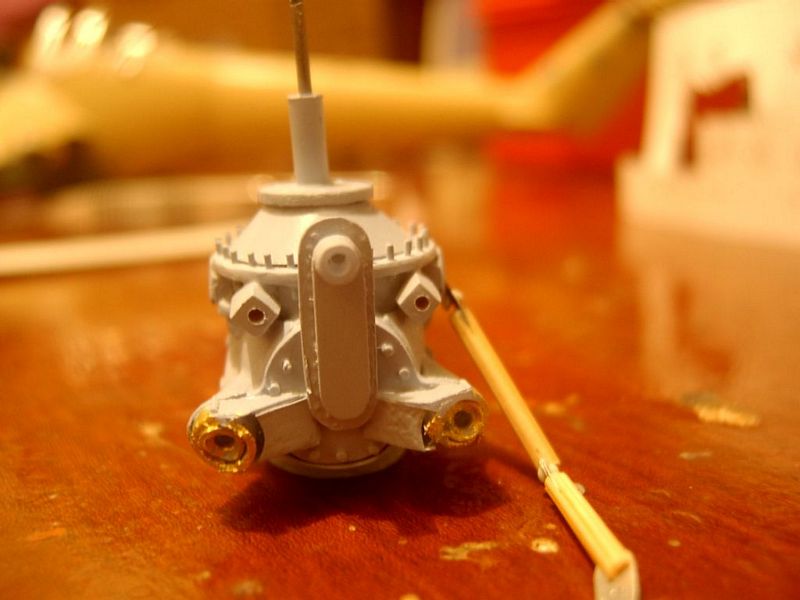

Removido após secagem da cola, o conjunto agora permanece na correta posição para se alinhar aos motores e ao cooler de refrigeração de óleo e a se manter na altura correta em relação à fuselagem...

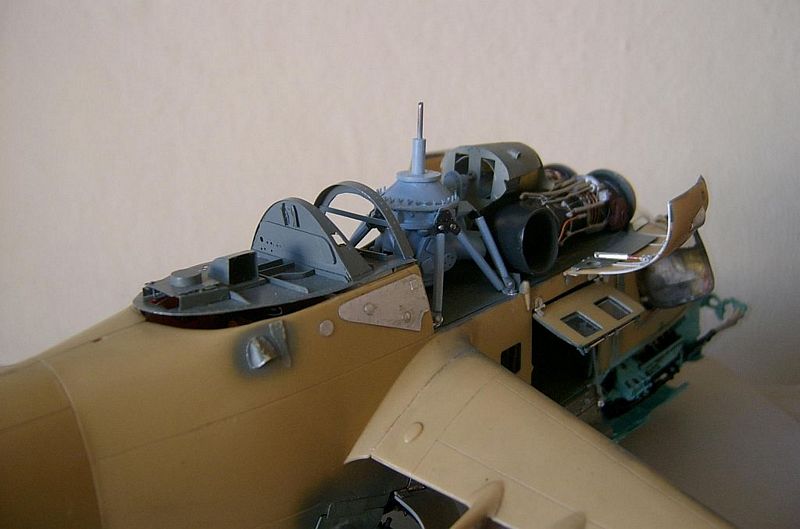

O conjunto (agora rijo) volta para a fuselagem, onde é parafusado definitivamente...

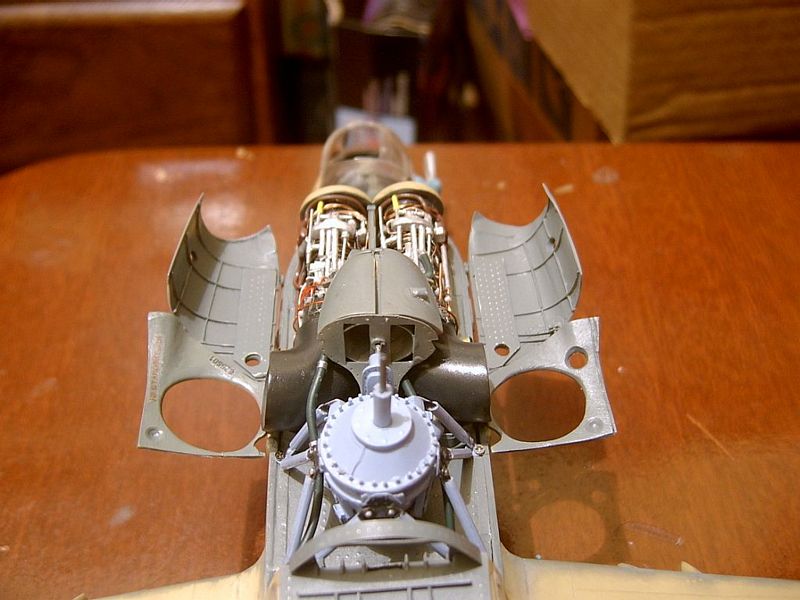

Com a caixa de redução fixada, começo a criar os detalhes finos que integram os motores a caixa de redução...

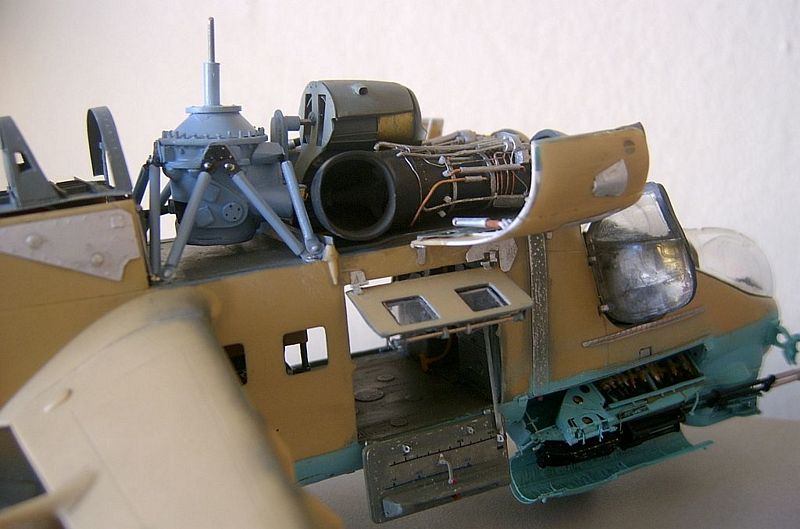

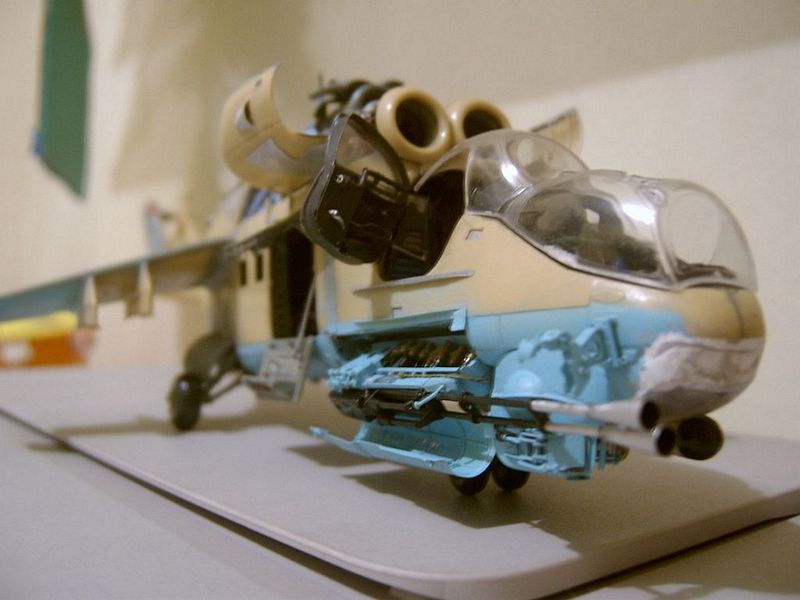

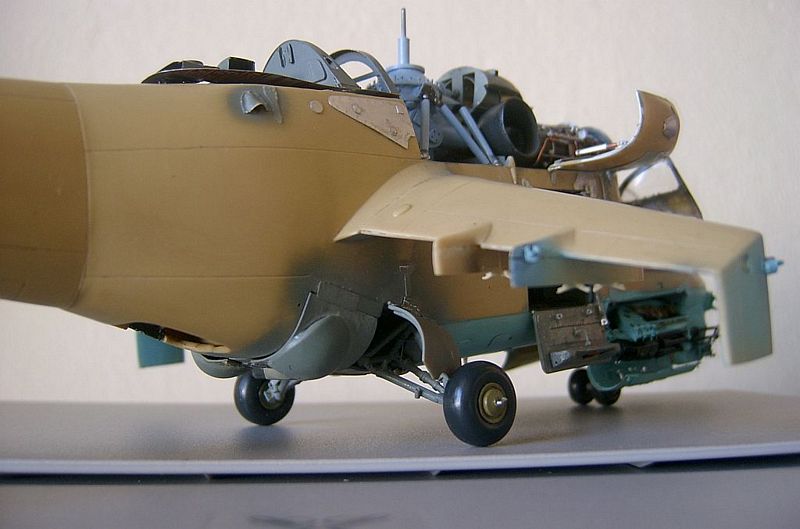

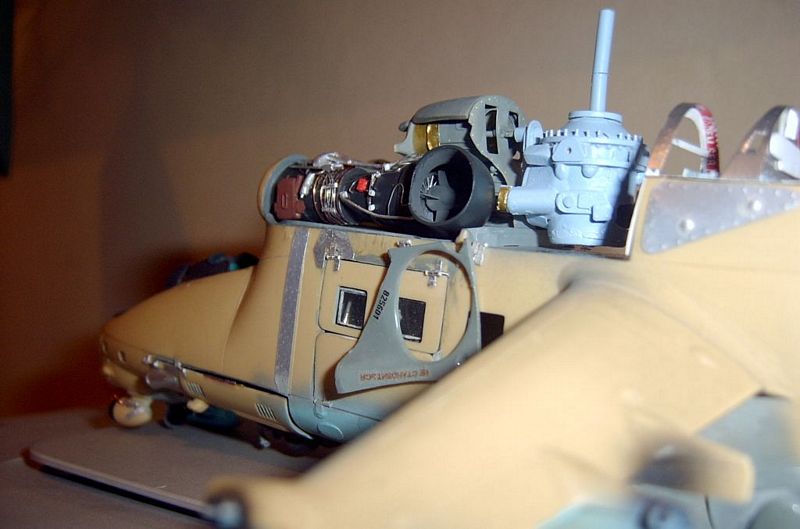

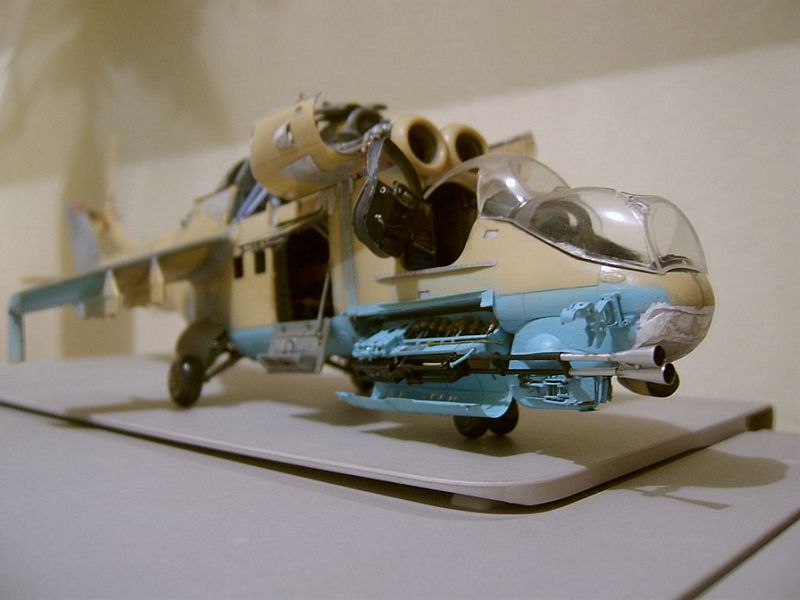

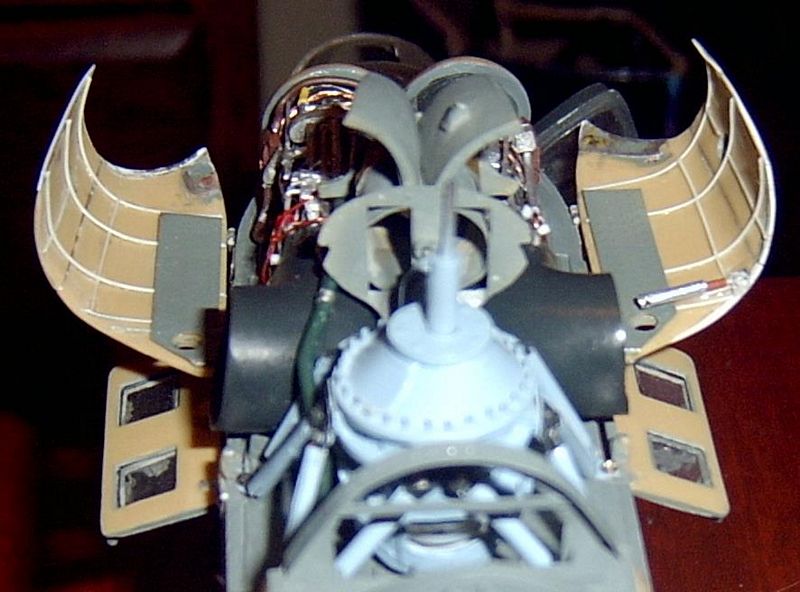

Nas fotos anteriores, reparem que também começaram os testes com a nacele que separa o compartimento da caixa de redução e o módulo automático de controle hidráulico, bem como as portas secundárias do motor. Até então, avaliando o aspecto do modelo, este ganhou ainda mais realismo com os detalhes agregados...

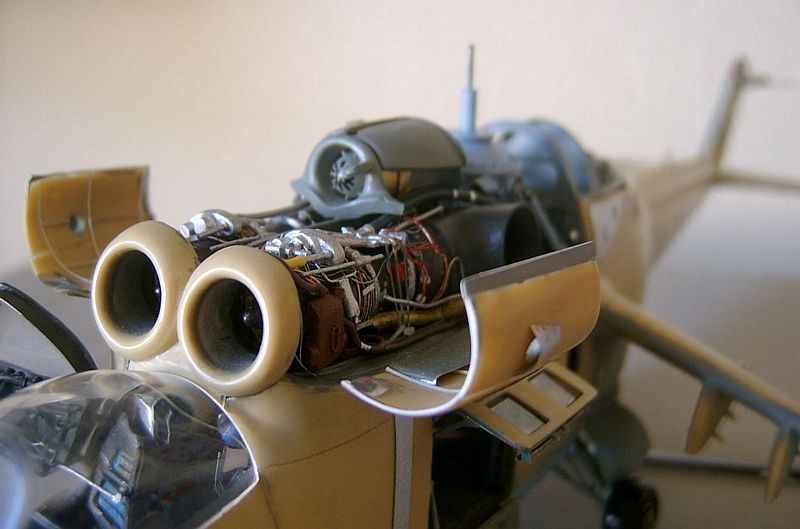

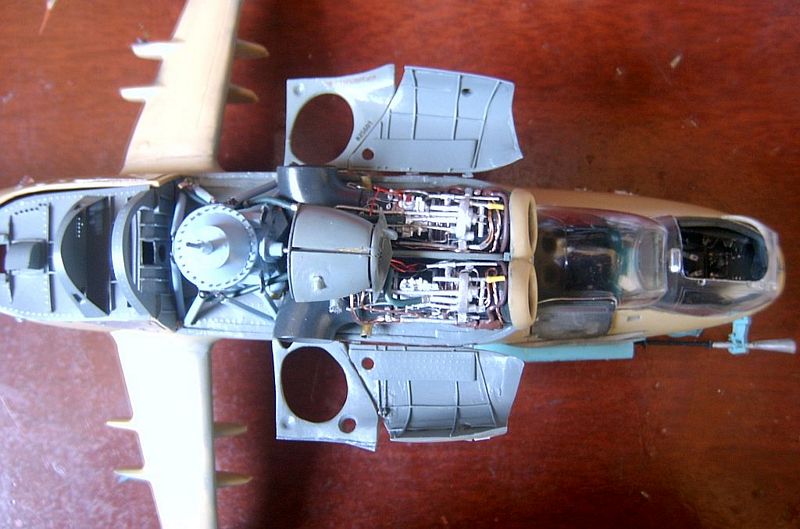

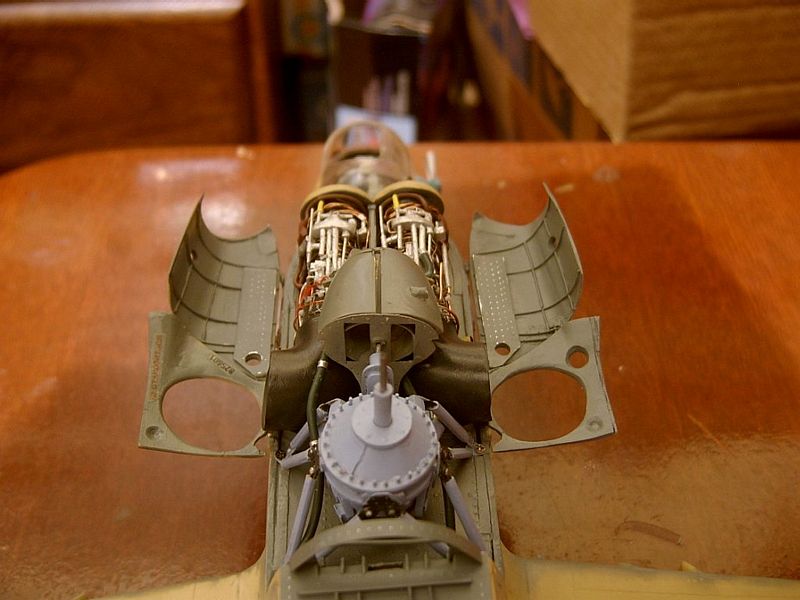

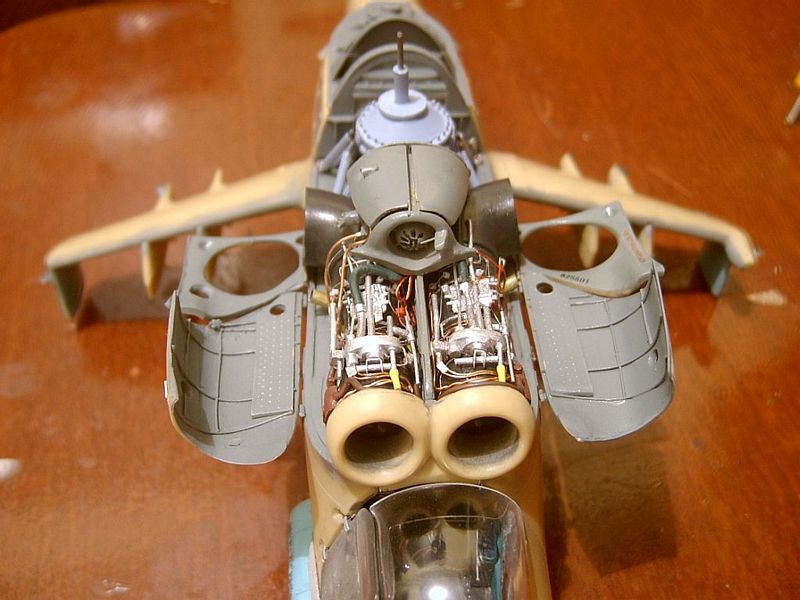

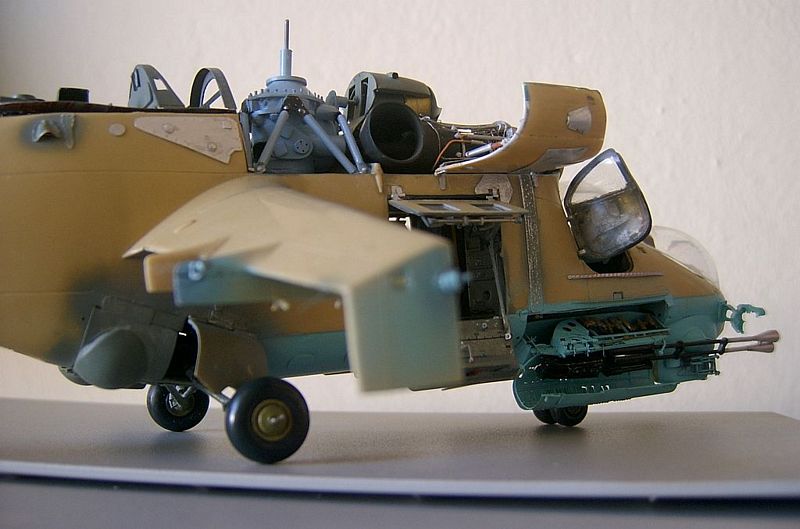

E as melhorias nos motores possibilitou ver detalhes ainda inéditos em qualquer modelo do HIND que você procurar ver nessa escala...

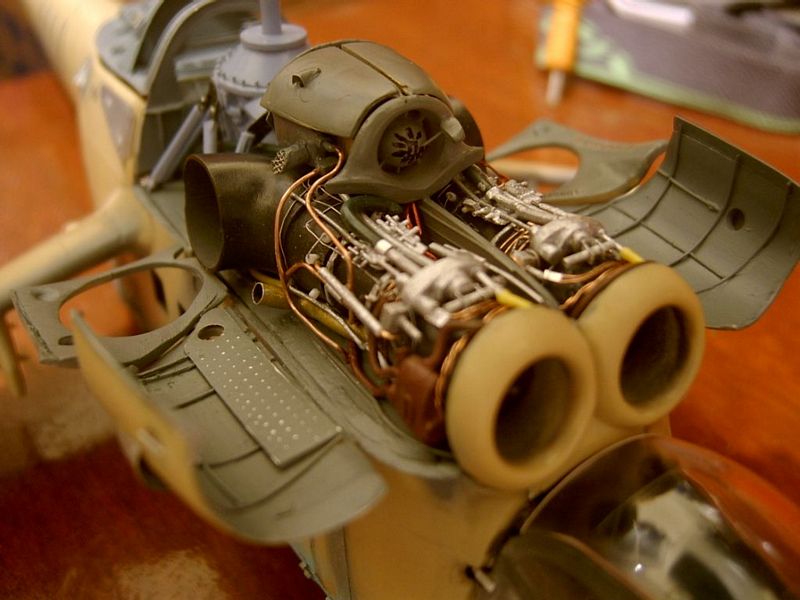

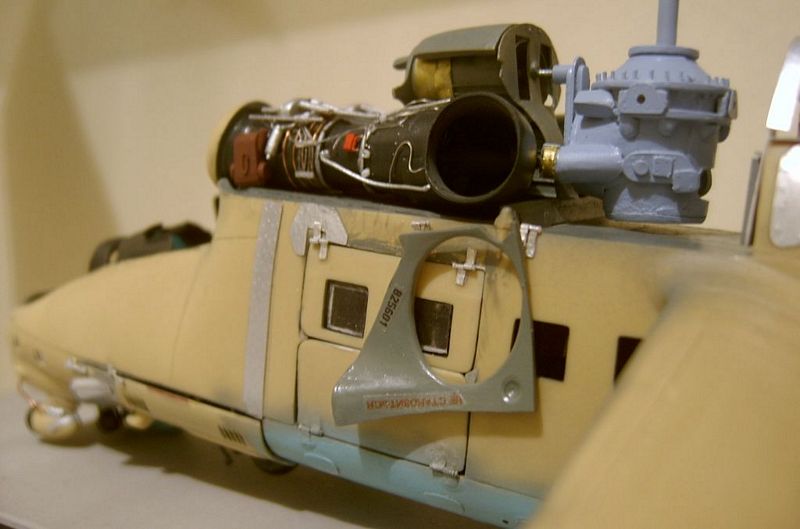

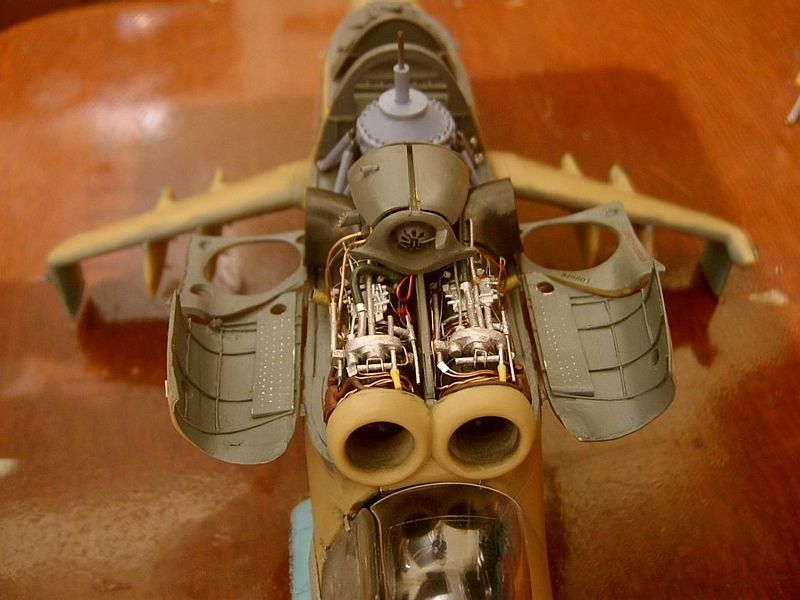

Com a pintura das portas principais e secundárias dos motores, obtive um resultado convincente para este modelo...








CONTINUA NA PRÓXIMA ETAPA...
