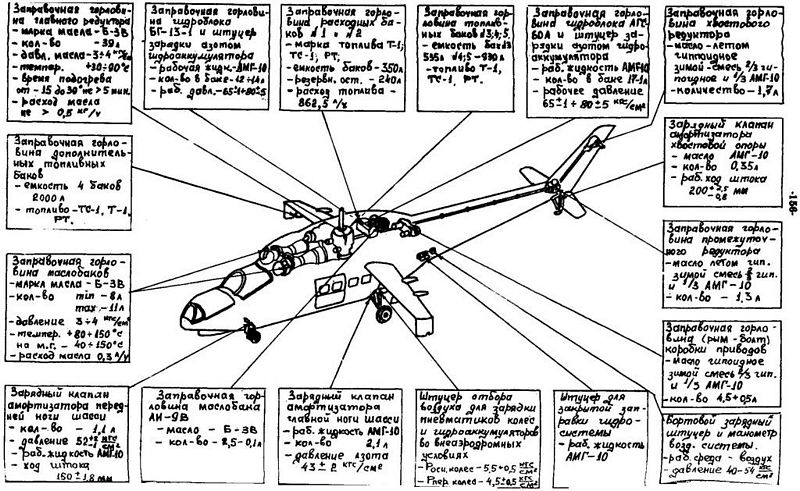

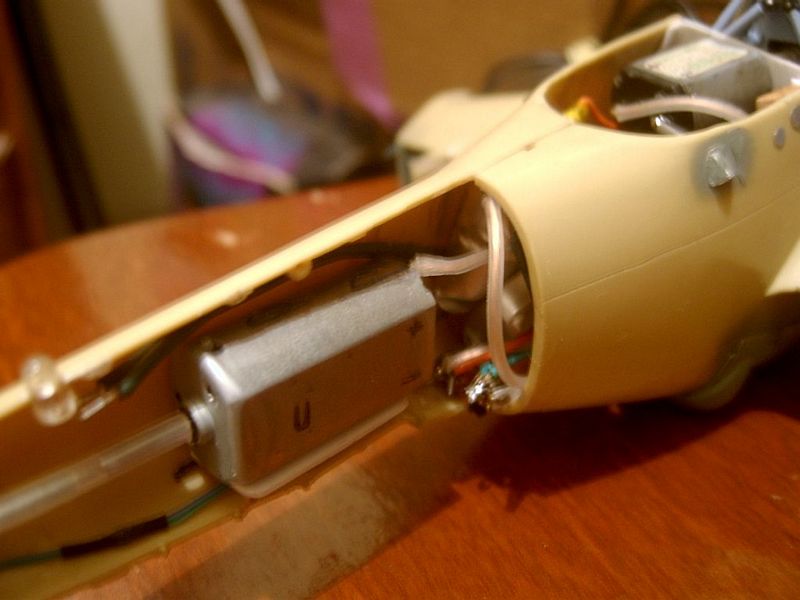

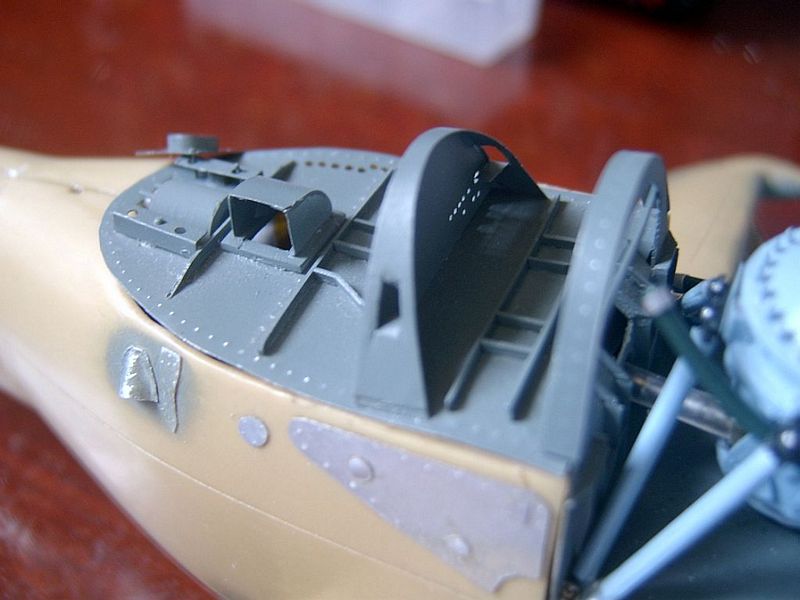

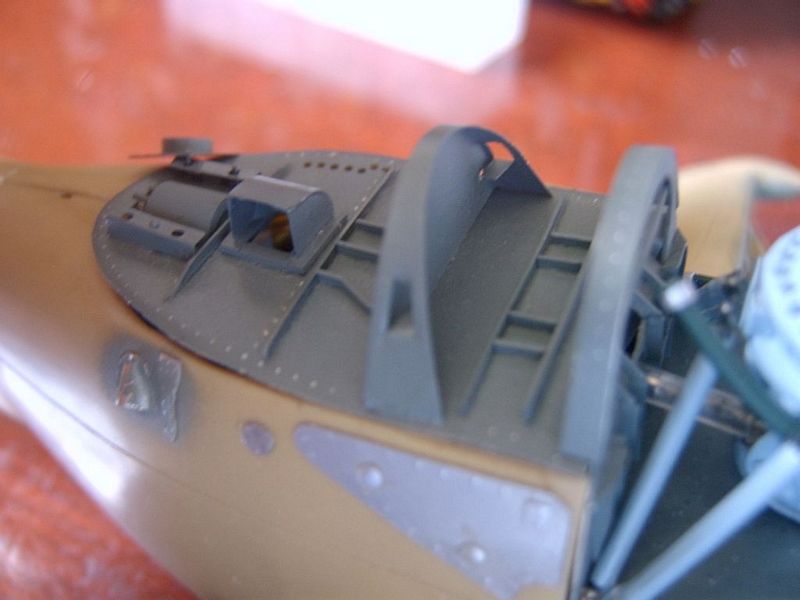

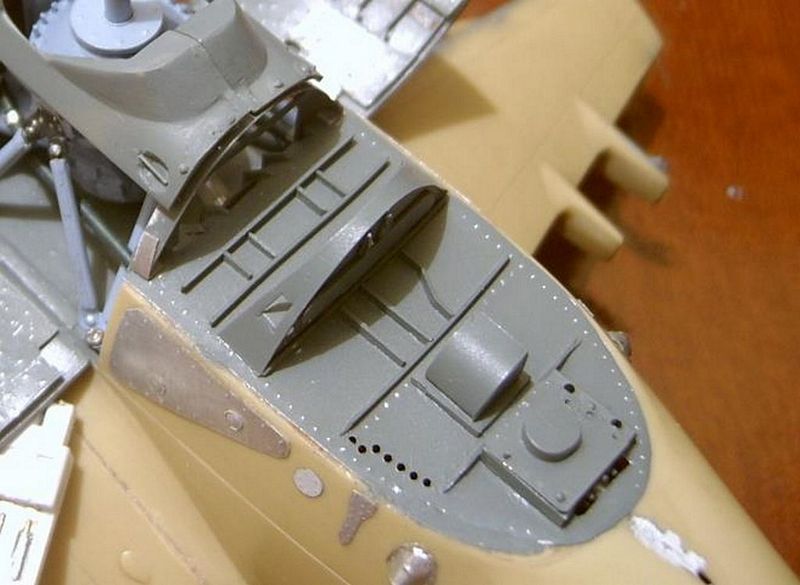

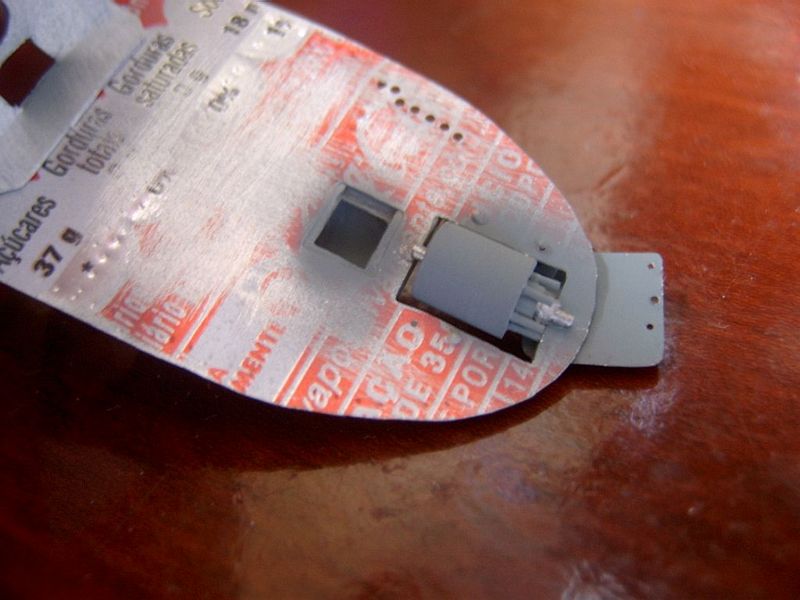

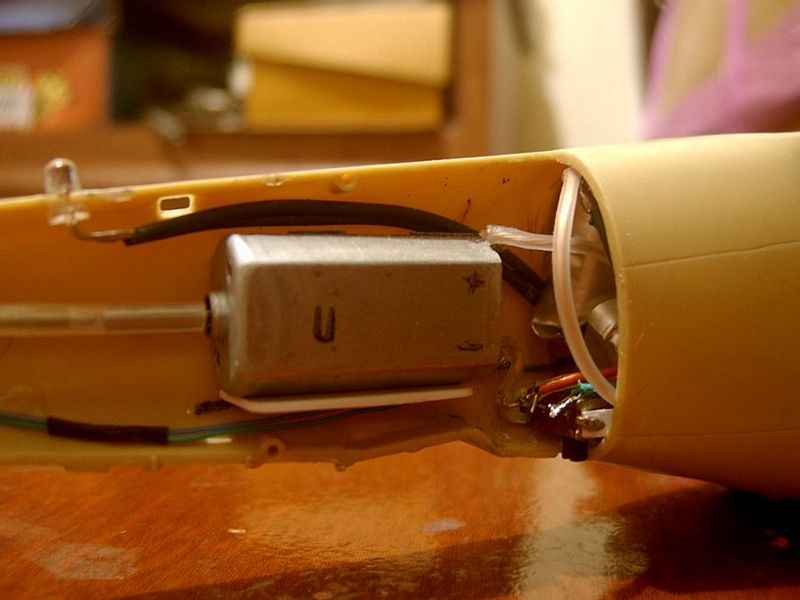

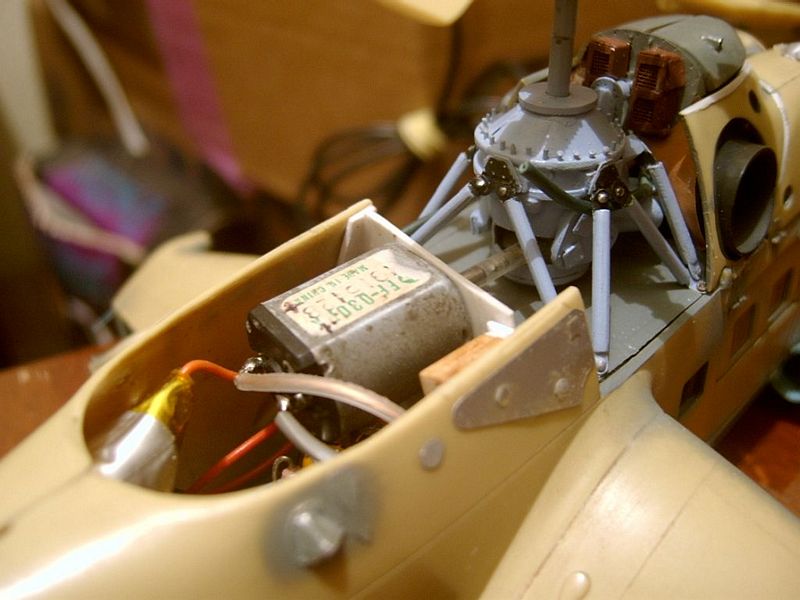

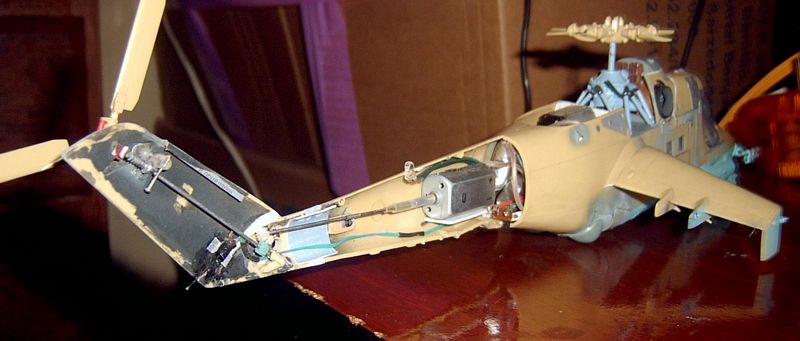

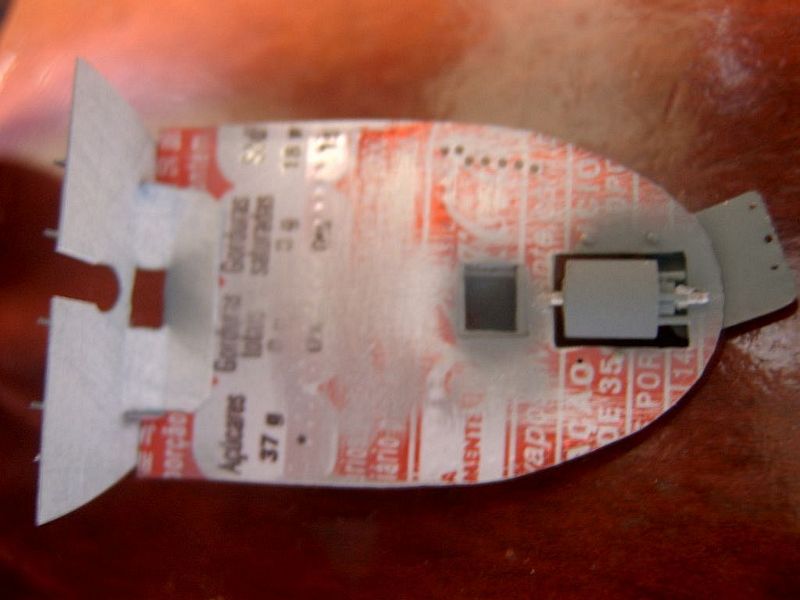

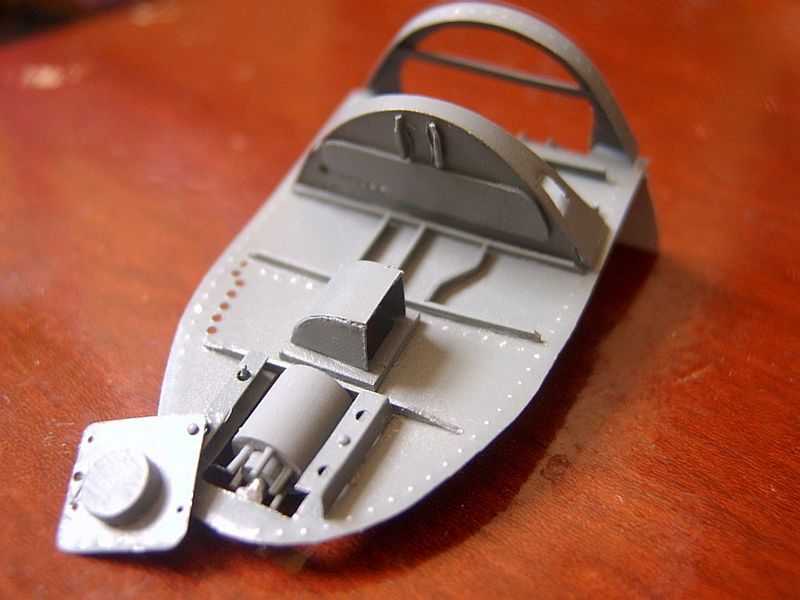

Revell Mil Mi24 Hind-D 1/48 MECÂNICA (PARTE 07): Os croquis de desenvolvimento do Mi-24 previram todo o conjunto de torque dos rotores se interligando na parte superior da aeronave... No kit, toda a "mecânica" incorporada para movimentar os rotores tem que ficar oculta, pois do contrário, estaria construindo um "aeromodelo" e não um modelo em escala com função apenas visual (lembrando que embora os rotores neste modelo vão girar, ele não vai voar!). Após trocar na cauda do kit o pequeno motor elétrico que havia queimado por um outro maior, foi a vez de incorporar ooutro motor elétrico que aciona o rotor principal... Segundo motor elétrico que irá acionar o rotor principal via caixa de redução incorporada no kit... Por questões de interferência, tive que dedicar uma bateria de 3.7V só para os motores, pois uma só bateria estava afetando o circuito temporizador das luzes ao alimentar os motores e luzes ao mesmo tempo... Com toda a parte elétrica pronta, o kit agora pode ser fechado, ocultando assim toda a mecânica não nativa de um kit de plastimodelismo... A nacele que separa o compartimento da caixa de redução e o módulo automático de controle hidráulico (que é a peça que compõe o "piso" desse módulo) é pintada e preparada para fixação definitiva... Notem que o pequeno motor elétrico destinado ao rotor principal se liga a caixa de redução pelo eixo que seria a saída do rotor de cauda no aparelho real... Antes de colar, a peça é testada em seu lugar... Para finalmente ser fixada definitivamente... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
