RADIADORES DE ÓLEO:

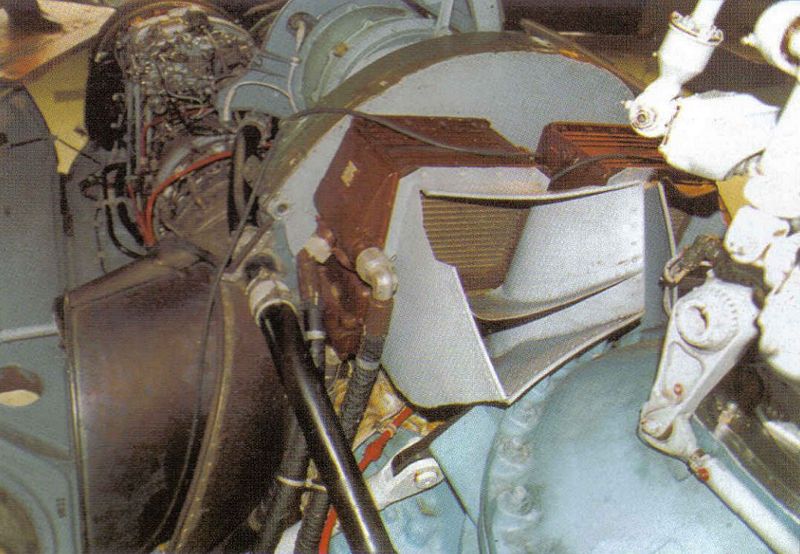

Localizado bem junto ao módulo auxiliar de potência, o HIND possui dois radiadores de óleo associados a dois coletores de ar que recebem ar vindo dos rotores principais...
Os coletores de ar ajudam a arrefecer o óleo que circula por todo o sistema hidráulico...

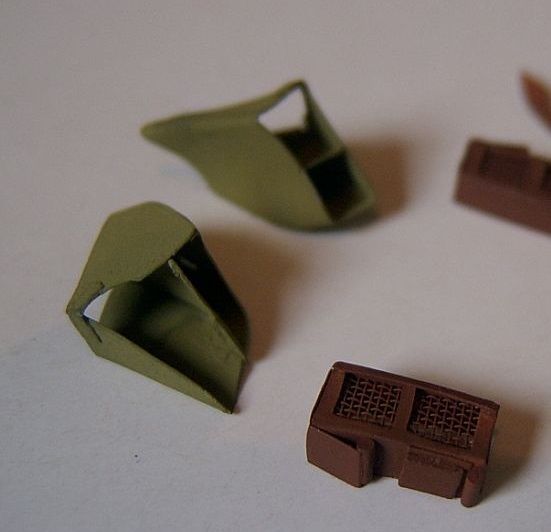

O formato dos coletores é bem específico e anguloso, sendo difícil de se reproduzir em scratch...
Na Etapa 43 estava aguardando completar as portas laterais de acesso para fixar os coletores de ar na altura correta. O momento de fixa-los é agora, pois as portas estão prontas e o radiador de óleo já está no lugar só esperando essa peça complementar...

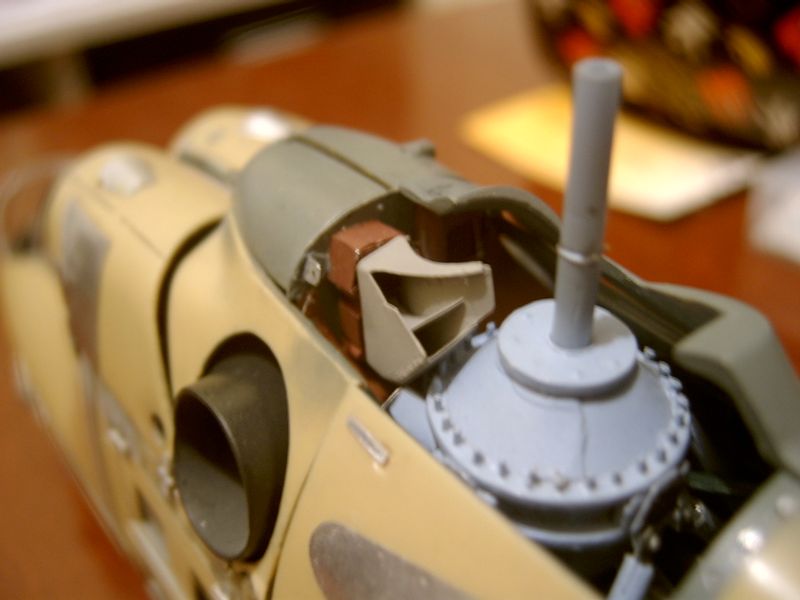

Peça anexada ao conjunto...

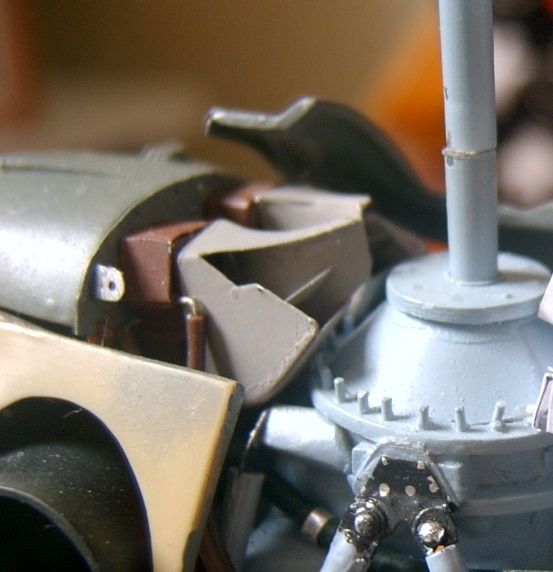

O resultado ficou bacana...
CILINDROS DOS EXTINTORES DE INCÊNDIO:
Ambos os lados o HIND apresentam recipientes redondos de extintores de incêndio com um sistema de distribuição via conduítes que vão para os motores e demais sistemas hidráulicos...
A cor vermelha predomina nesses recipientes e seus condutores, distinguindo-os de outros componentes de hidráulica...

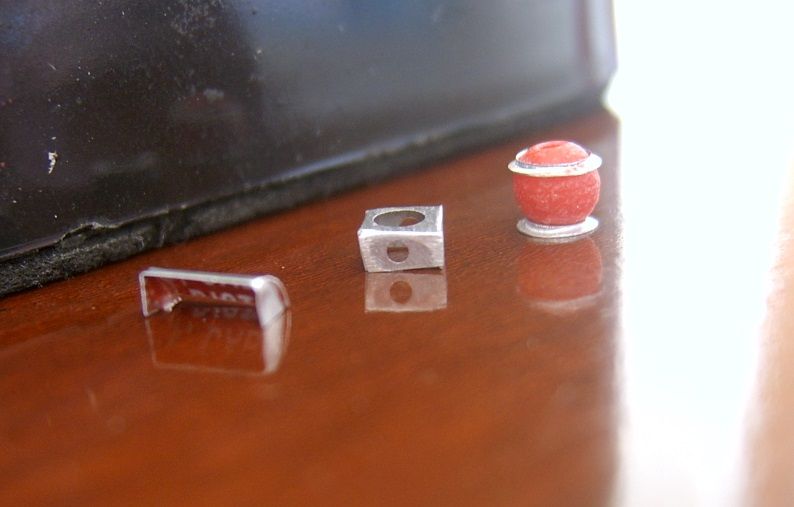

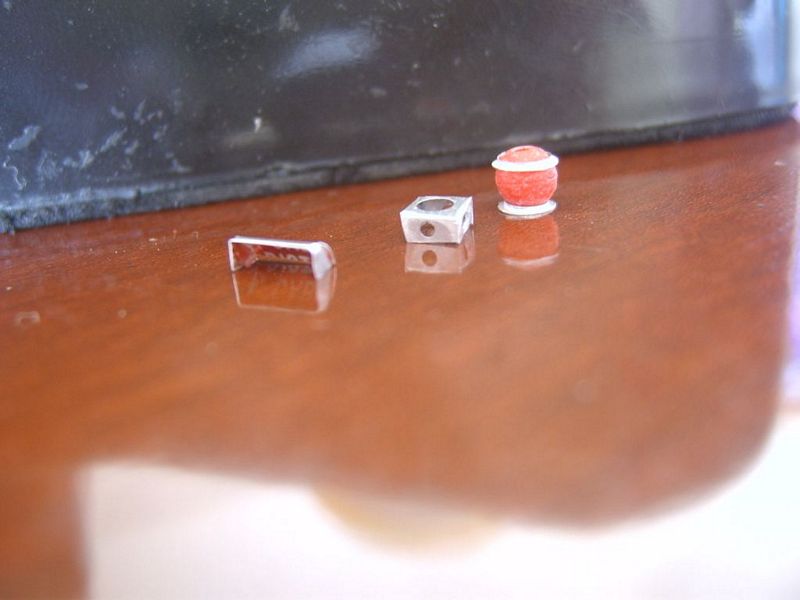

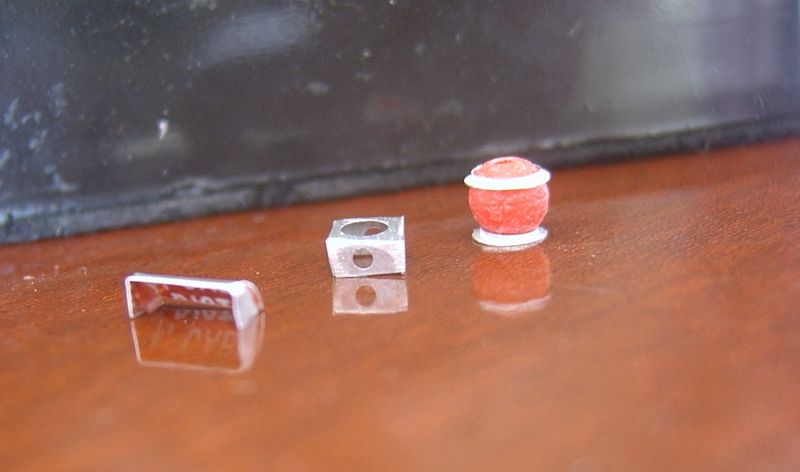

No kit usei peças de bijuterias para fazer esses detalhes com o apoio de algumas peças em alumínio ...

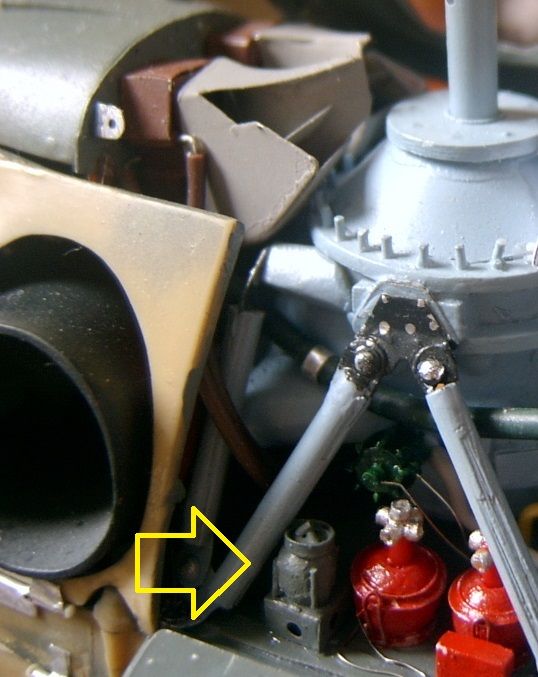

Devidamente Pintados e no lugar, ficaram muito convincentes (claro que ainda faltam os conduítes que serão adicionados mais à frente)...
CONTINUA NA PRÓXIMA ETAPA...
