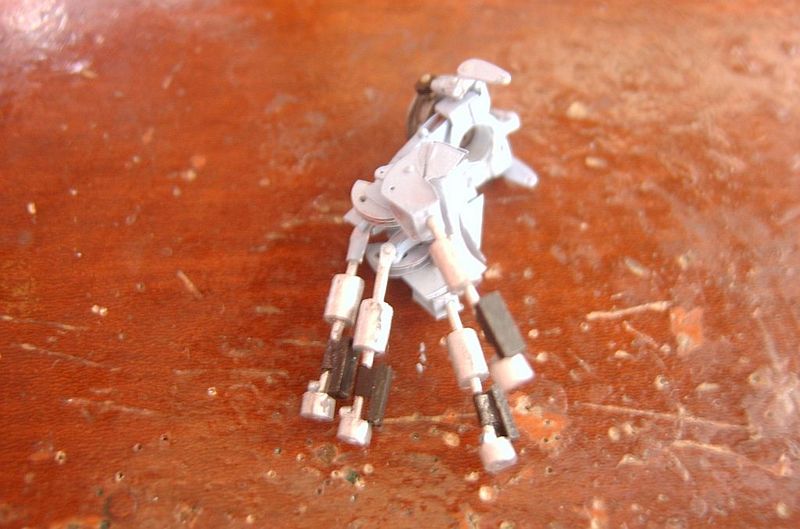

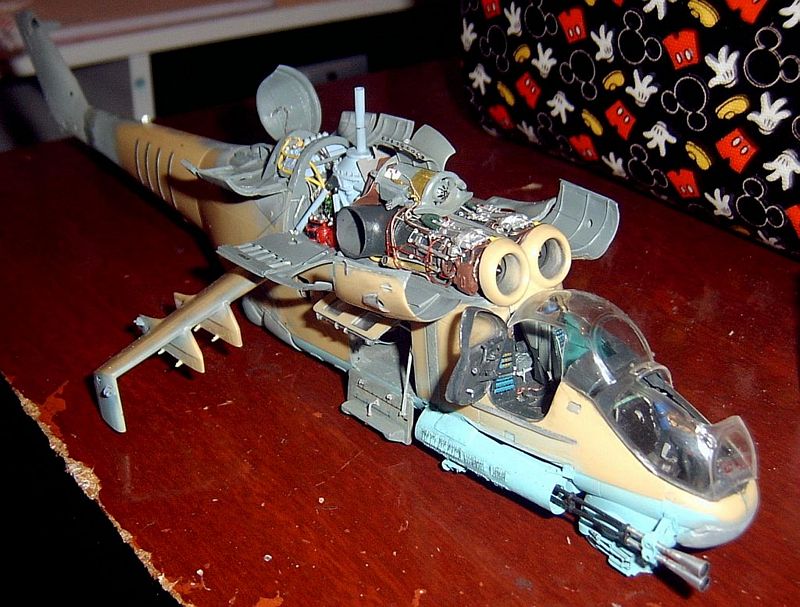

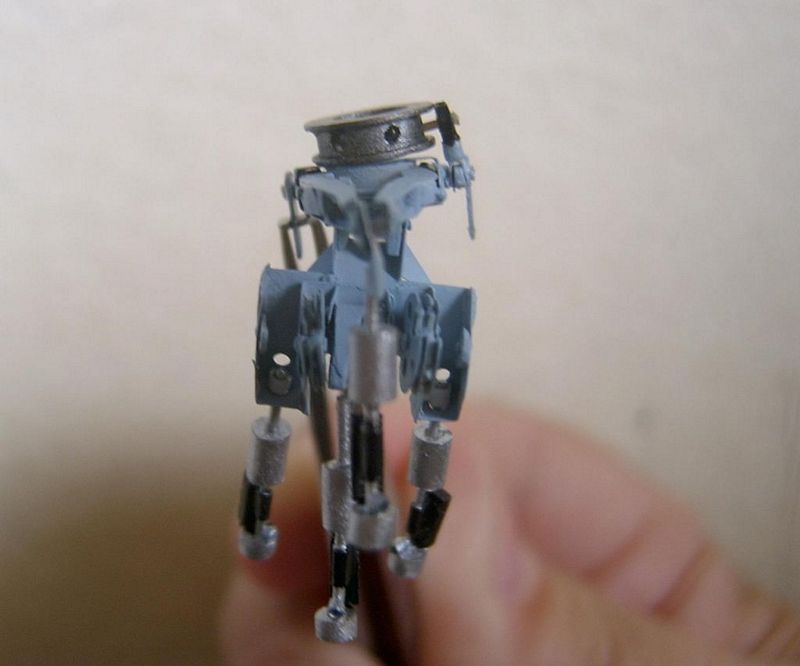

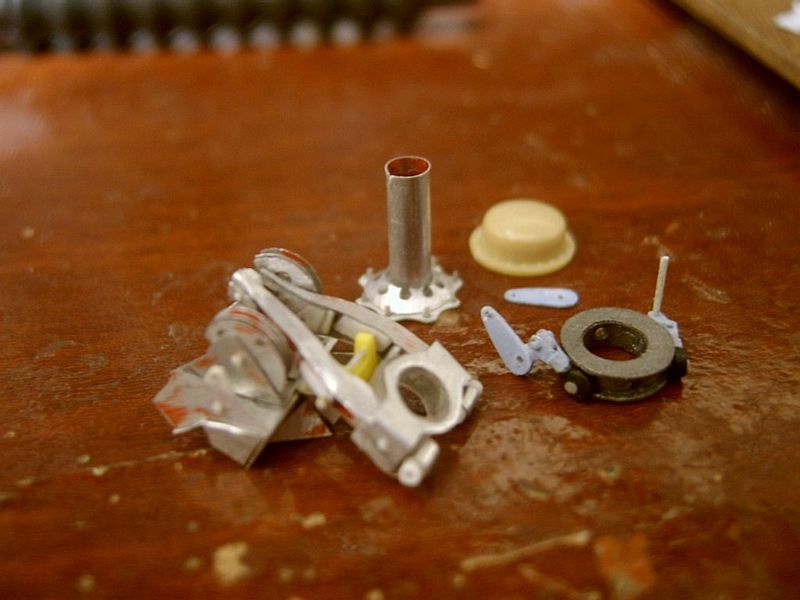

Revell Mil Mi24 Hind-D 1/48 SISTEMA DE CONTROLE DO ROTOR: Um ponto importante de detalhamento para se agregar ao modelo (e que está ausente até mesmo nos modelos do Hind na escala 1/35) é o sistema de controle empregado na cabeça do rotor principal... No Hind, esse conjunto emprega uma tecnologia antiga de roldanas e cabos acionados por pistões hidráulicos cuja função é aliviar o peso dos comandos durante o manuseio do helicóptero... Existem duas roldanas responsáveis por aliviar o peso nas ações de "pitch" (quando se vai para frente ou para trás) e nas ações de "roll" (quando o aparelho se movimenta para os lados) ... São usados 4 pistões hidráulicos para as funções de pitch, roll, controle de passo e torque... Usando fotos de referência, criei para meu modelo as peças para recorte em chapa de alumínio... ...mas antes, testes com papel foram necessários para se ter certeza da escala correta e do acoplamento aos demais conjuntos já prontos... Após ter certeza dos tamanhos, recortei tudo em chapa de alumínio e montei o conjunto... Os pistões foram feitos em scratch usando sprue esticado e alguns tubos de carga de caneta... O conjunto montado ficou complexo, porém funcional quanto a movimento, ficando aguardando confeccionar a cabeça do rotor para, somente então, fixa-lo no lugar... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
