Revell Mil Mi24 Hind-D 1/48

RETENTOR DE PARTÍCULAS:

No conflito do Afeganistão, o Mi-24 chegou para fazer a diferença contra os Mujahidin...


Mas a experiência em combate mostrou que muitos pontos do aparelho careciam de melhorias para suportar o ambiente de combate. Dentre outros motivos, as perdas por acidentes decorrentes de falta de manutenção por ambiente arenoso foram grandes...

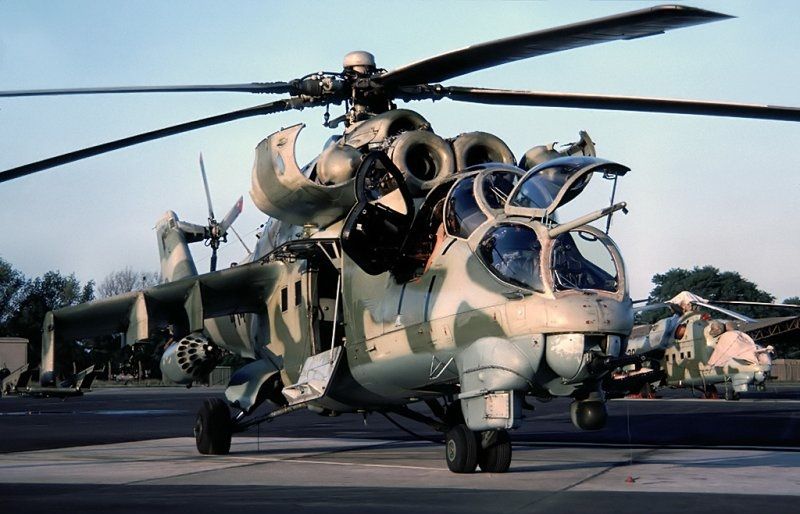

A ingestão de poeira excessiva levava as aeronaves a panes frequentes nos motores, por isso, uma melhoria necessária foi a incorporação de defletores e separadores de partículas nas entradas de ar, evitando assim a ingestão de poeira...

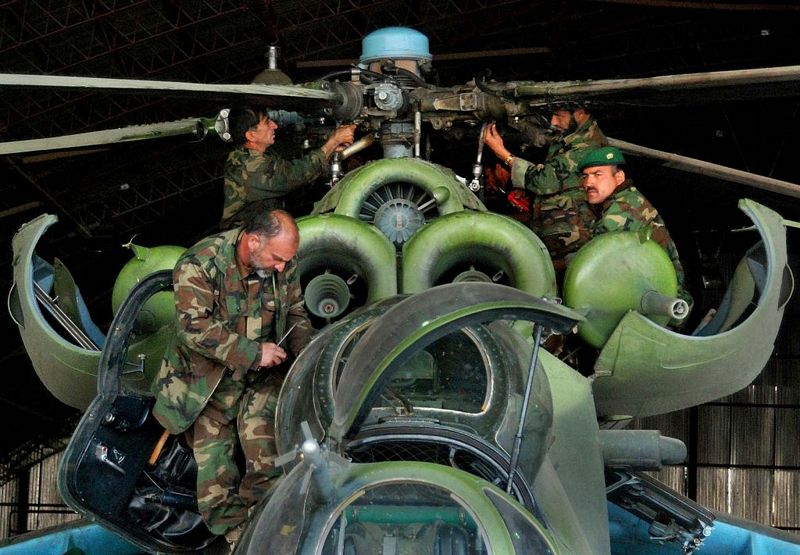

Estes separadores de partículas são parafusados individualmente em 3 pontos, sendo um deles articulável. Isso proporciona sua eventual abertura (sem a necessidade de remoção) de forma a permitir eventuais manutenções como a limpeza do acumulador de partículas central (filtro)...


Os separadores de partículas também podem ser totalmente removidos se necessário...

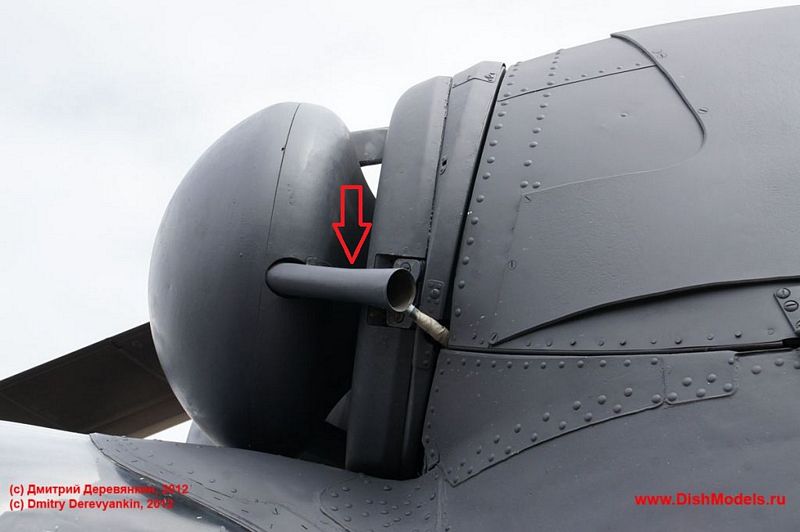

Outro detalhe é uma espécie de tubo presente nos supressores, onde a pressão exercida pelo fluxo de ar acaba por sugar as partículas de poeira acumuladas no filtro, ejetando-as para fora através desse tubo. Isso evita o acúmulo excessivo de poeira ou umidade nos filtros internos...


No kitRevell/Monogram, essas peças tem um bom formato, entretanto apresentam-se unidas, com os fixadores muito grosseiros e não existe o tubo de ejeção...

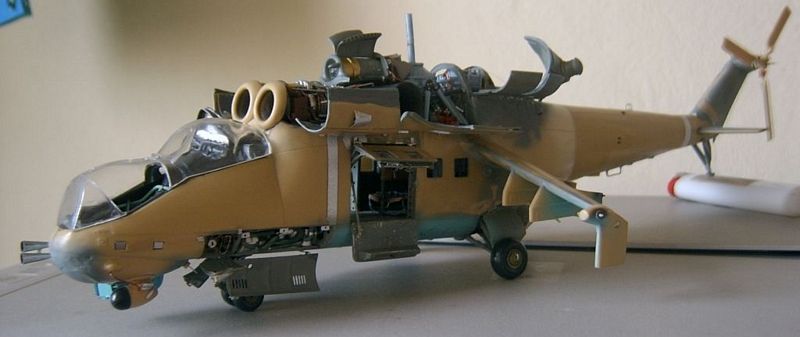

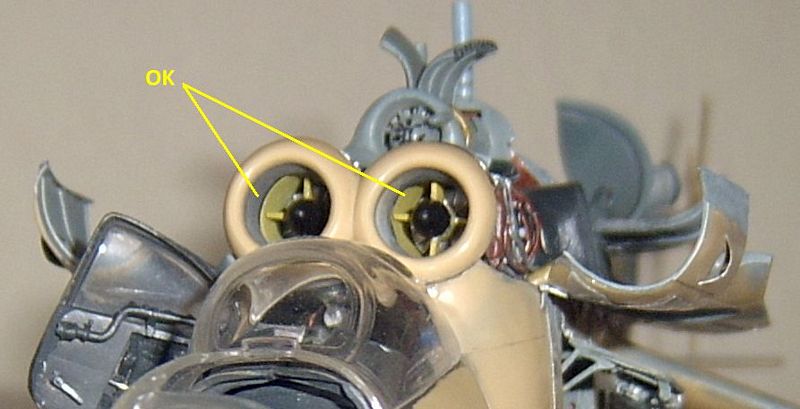

É claro que essas peças necessitam de algumas modificações para melhorar a apresentação visual. Com as modificações já aplicadas na fase de incorporação dos motores, meu kit está preparado para receber os separadores de partículas com a profundidade dos compressores já na distância correta...

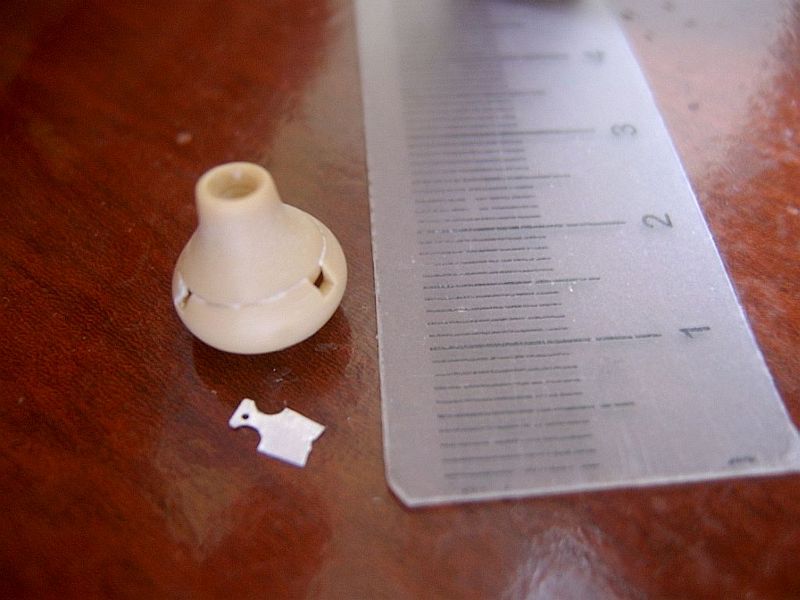

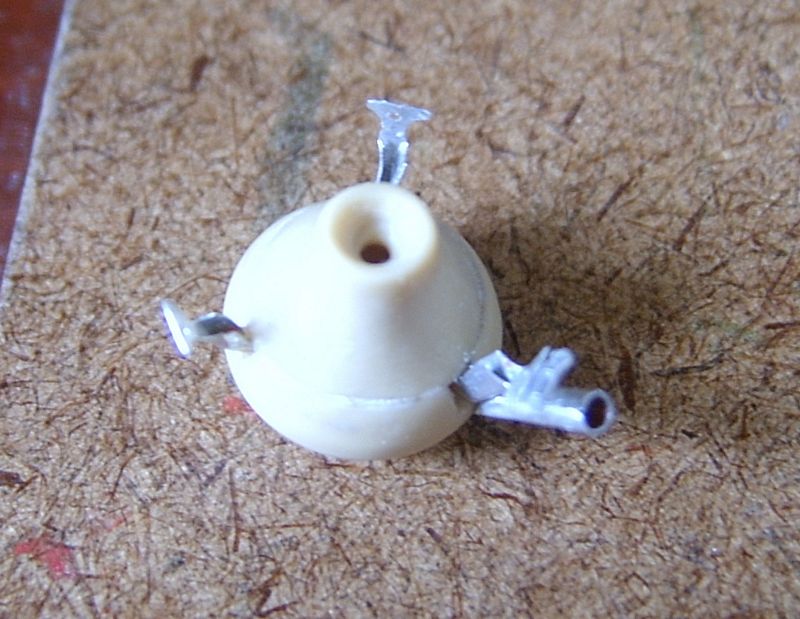

Removi os fixadores nativos do kit e criei os novos fixadores (agora de encaixe) ...

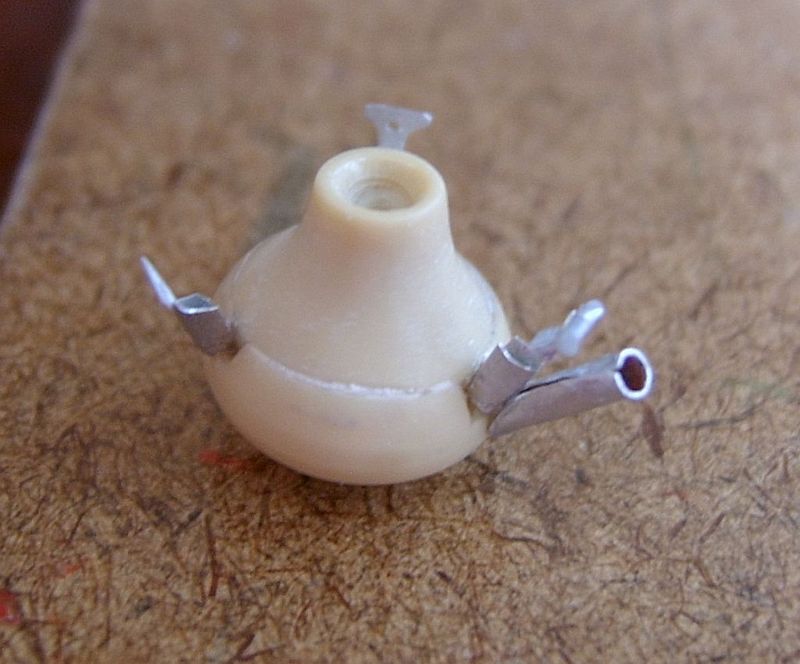

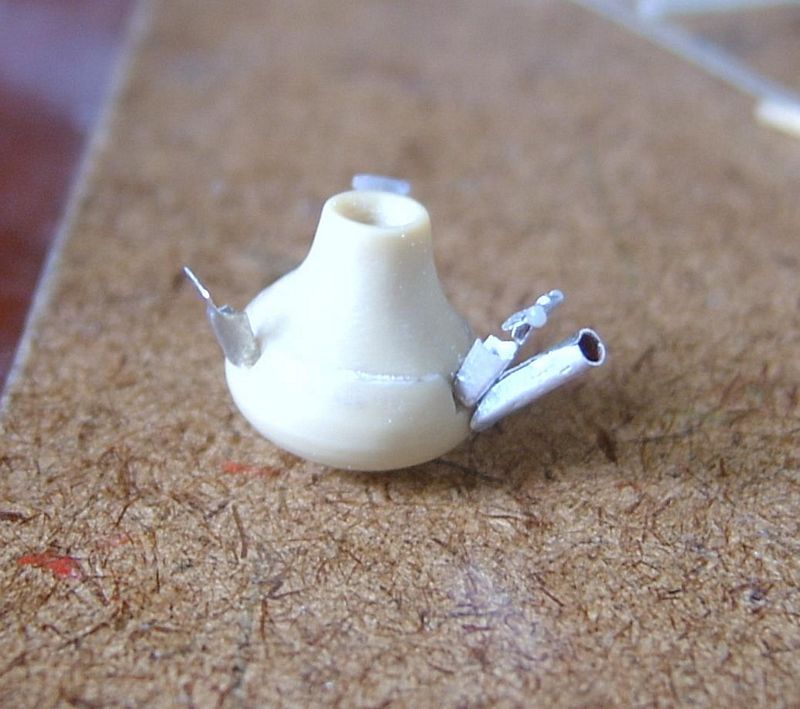

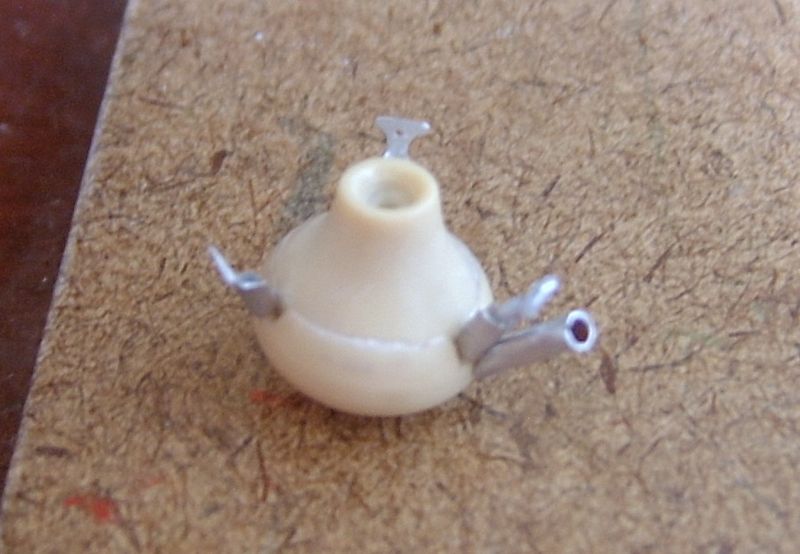

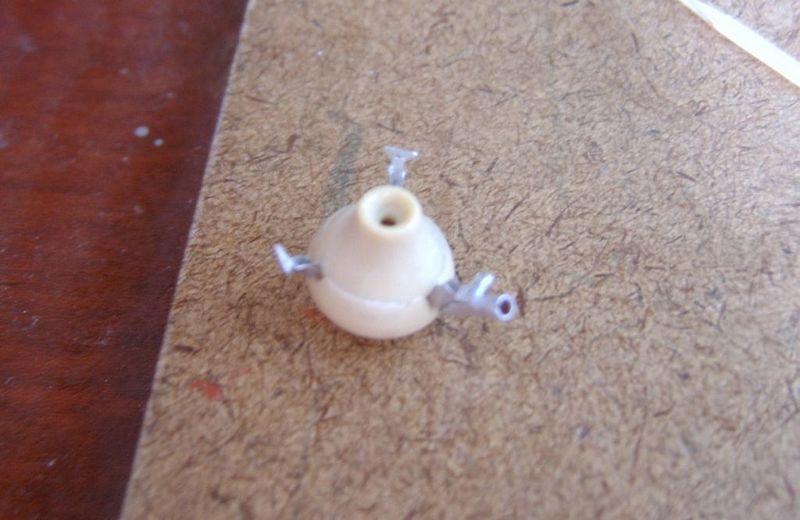

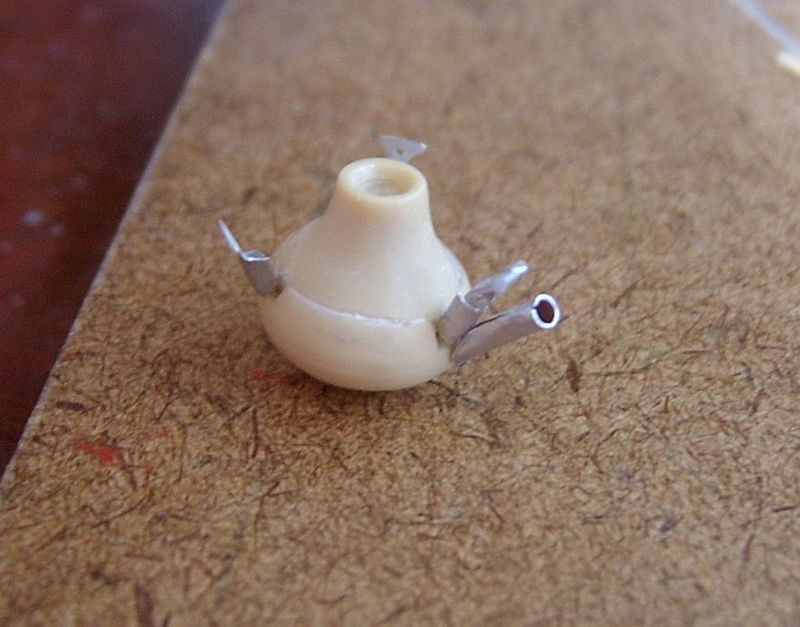

Adicionei os detalhes necessários para melhorar o realismo da peça...

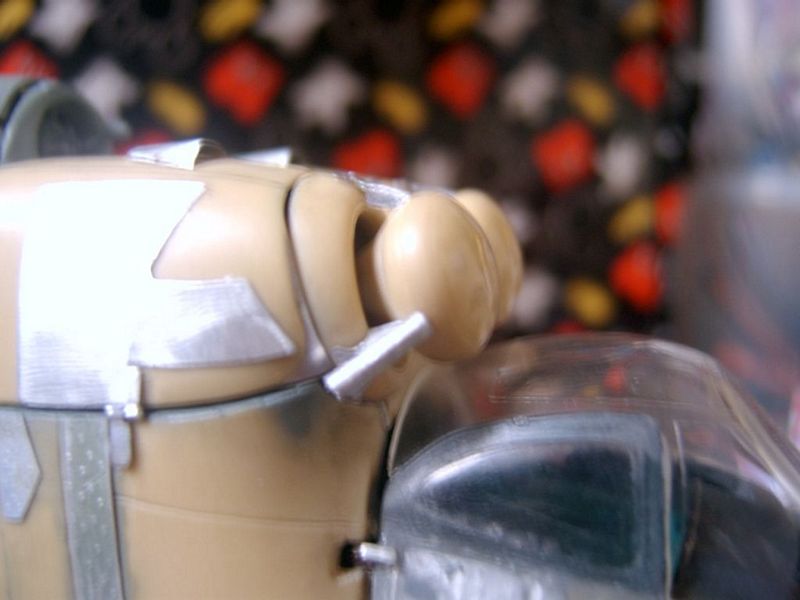

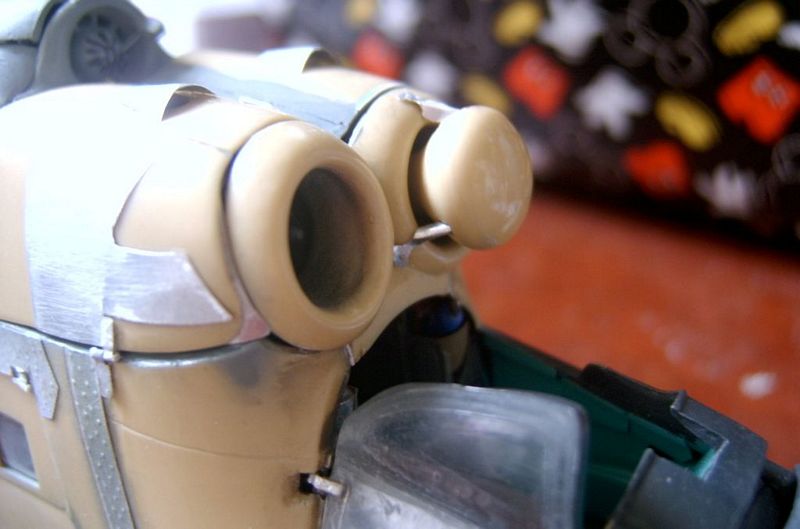

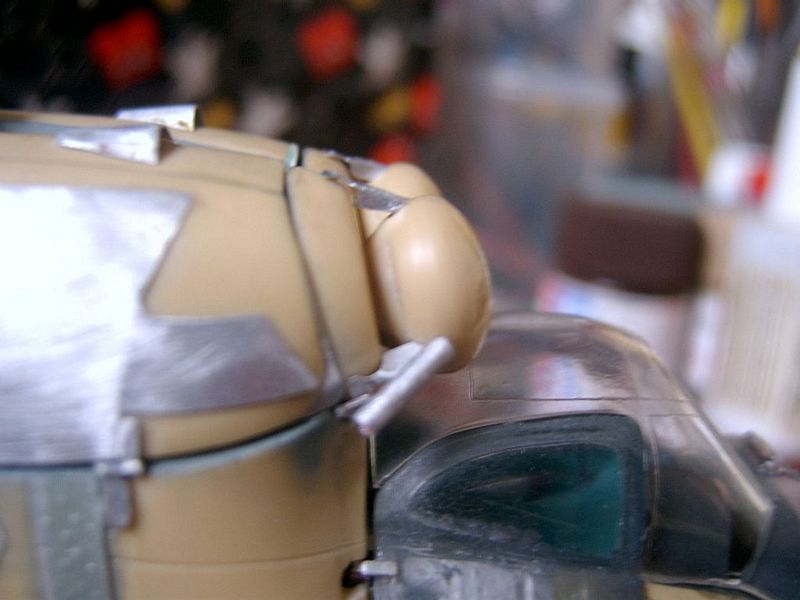

Para fixar a peça, fiz semelhante ao modelo real: apenas um lado fixado e os outros dois são de encaixe. Isso permite remoção para mostrar os compressores dos motores...

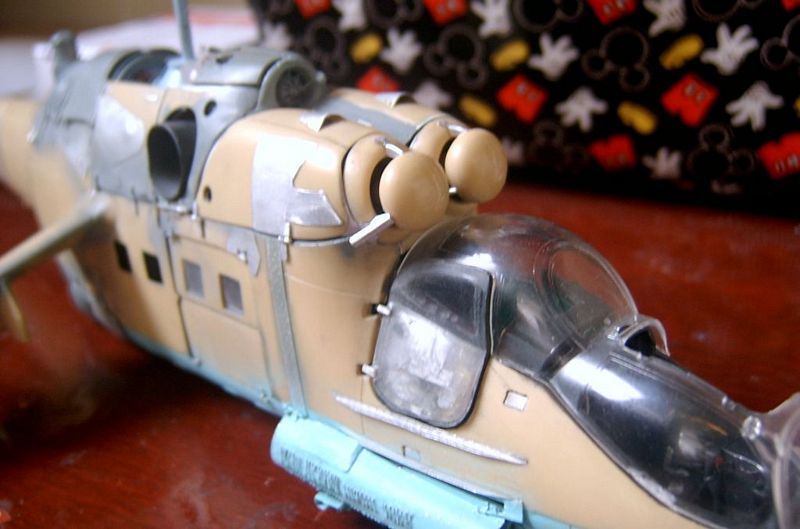

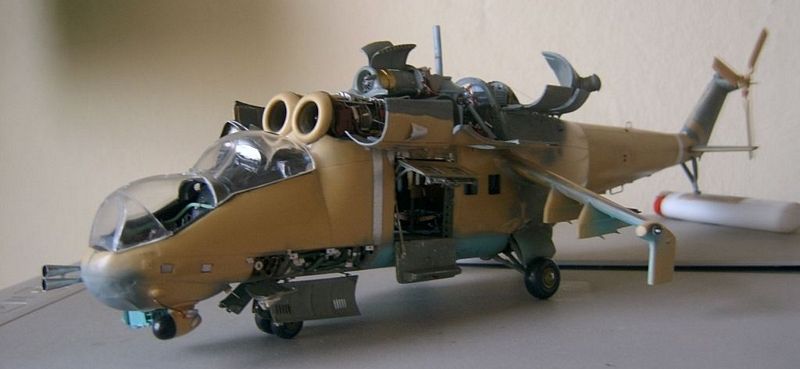

O resultado do conjunto ficou bem melhor se comparado ao original proposto pelo kit Revell/Monogram...






CONTINUA NA PRÓXIMA ETAPA...
