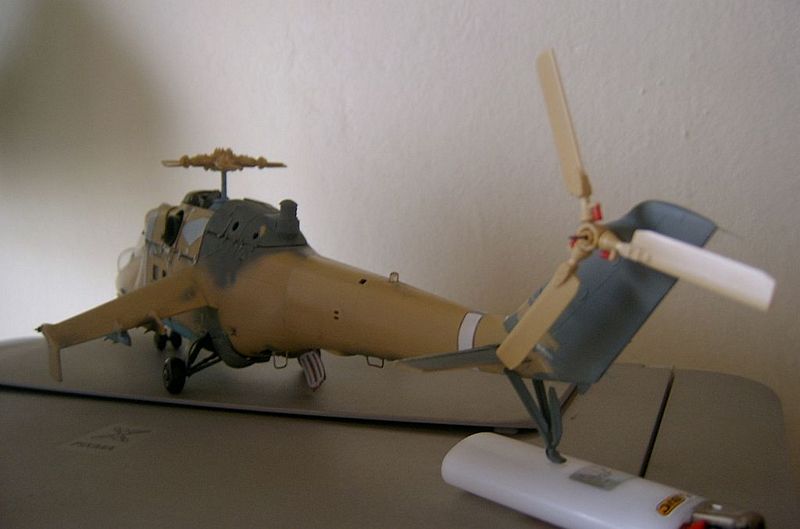

Revell Mil Mi24 Hind-D 1/48

ESCOTILHA DE MANUTENÇÃO:

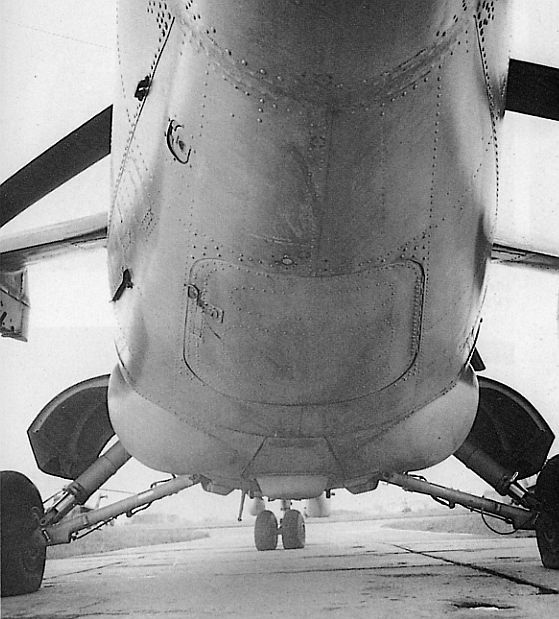

Em seu projeto, o Mi-24 apresenta uma escotilha inferior visível na junção fuselagem / cauda...

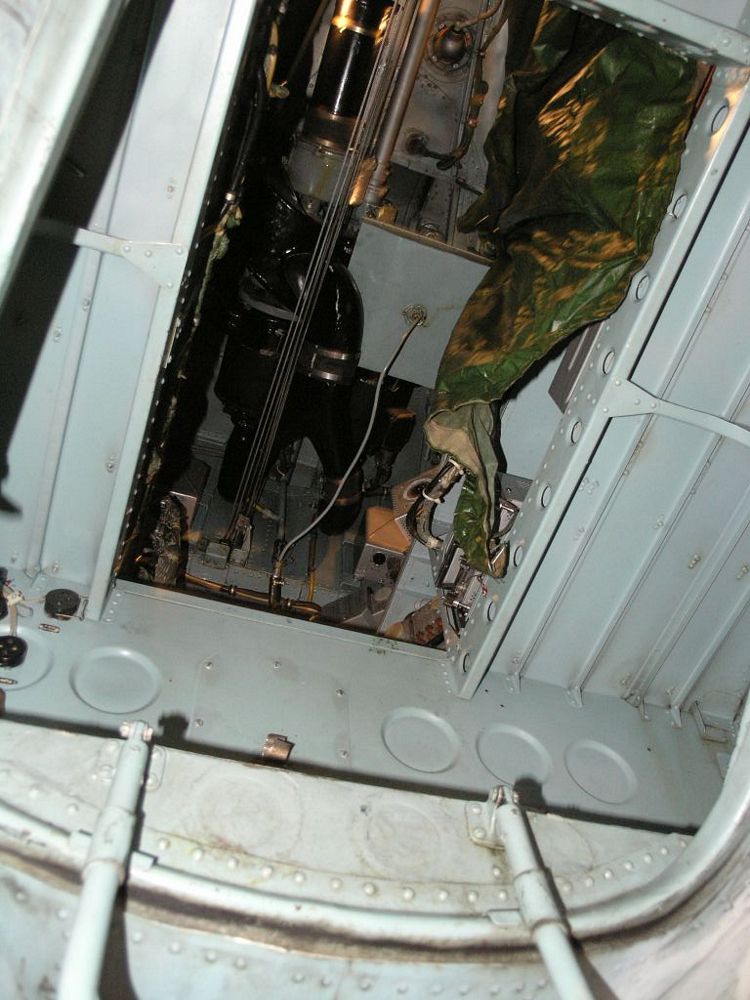

Trata-se de uma porta para acesso aos componentes da sessão de cauda visando manutenção...

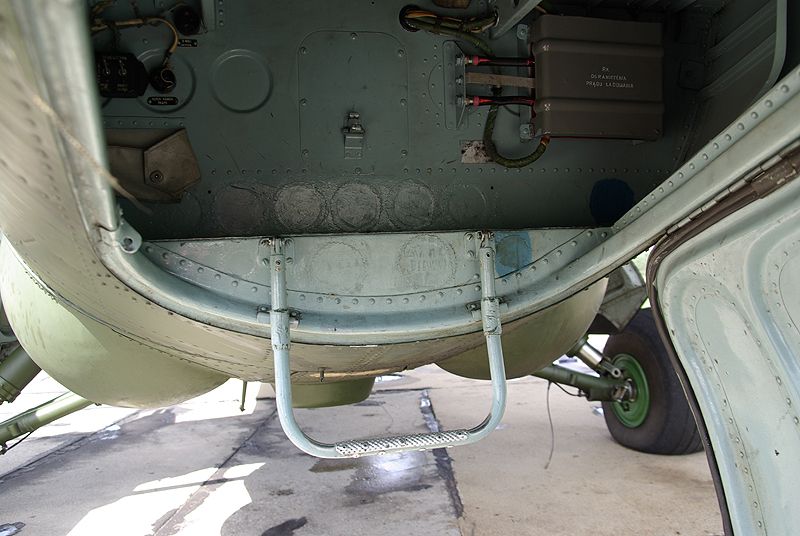

Uma vez aberta, essa escotilha possui um degrau escamoteável para permitir ao mecânico subir no compartimento...

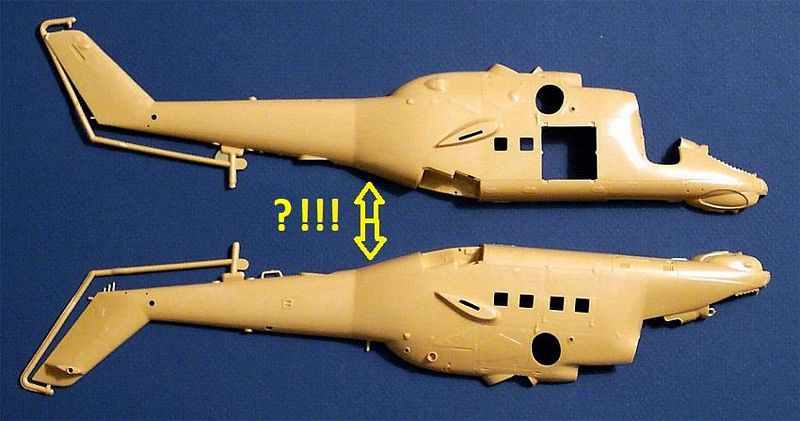

Nesse kit Monogram/Revell na escala 1/48 este detalhe é completamente ausente e nem vemos uma simples menção a ele ao avaliar as metades da fuselagem ...



Por isso a pesquisa inicial antes da montagem efetiva de qualquer kit é importante: ao pesquisar sobre esse helicóptero, previamente pude cortar essa escotilha logo no início da montagem...

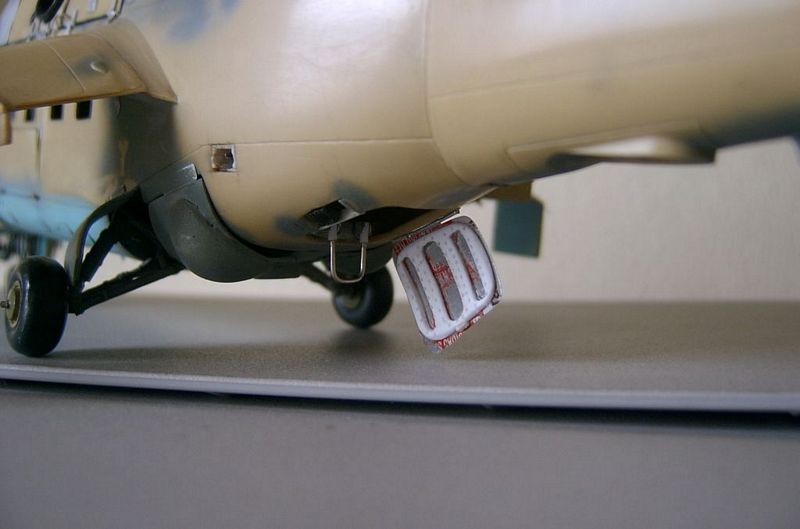

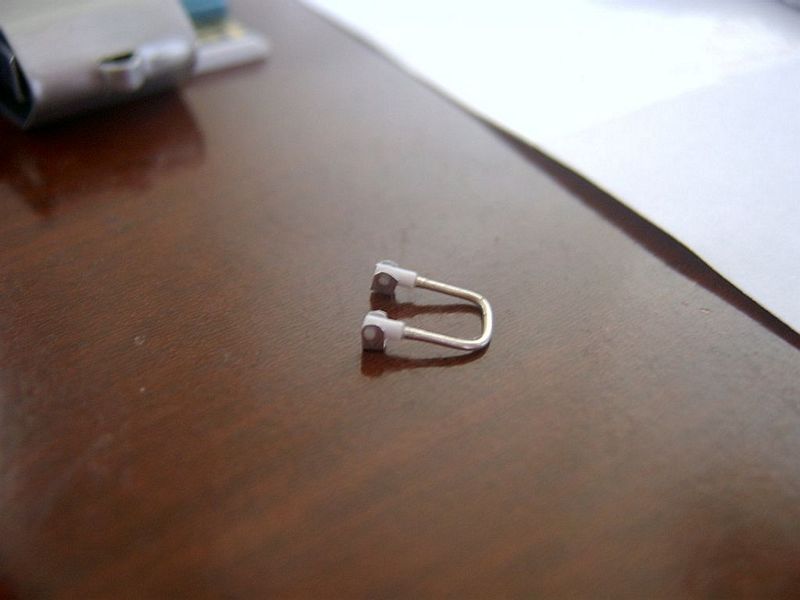

Usando arame devidamente moldado no formato do degrau (acrescido de micro dobradiças), pude compor a peça complementar para esse detalhe...

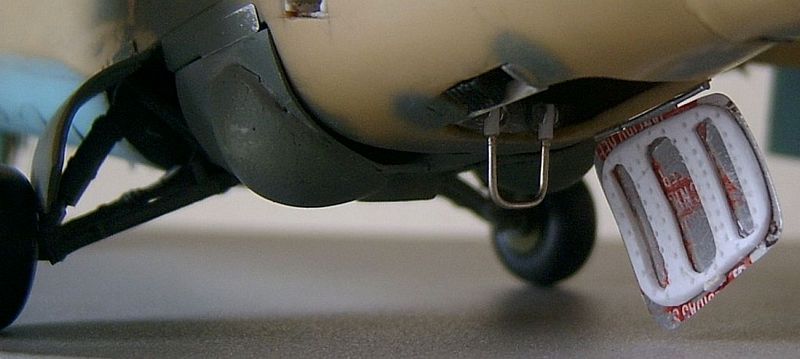

As micro dobradiças possibilitaram a peça ser recolhida ou estendida como ocorre no aparelho real e a porta para a escotilha foi confeccionada com chapa de alumínio e plastcard (para simular o relevo da peça) ...

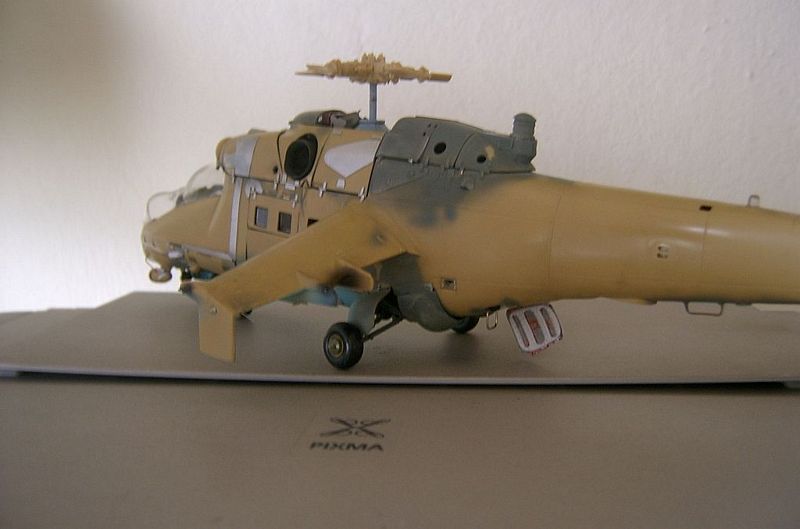

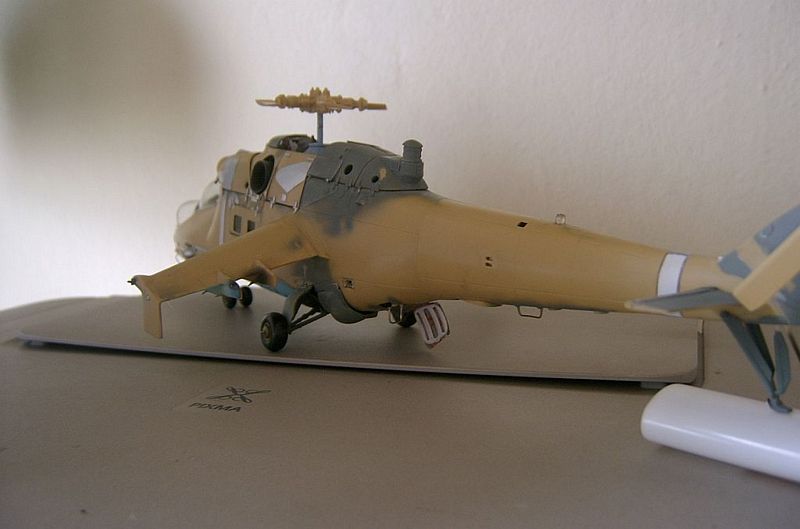

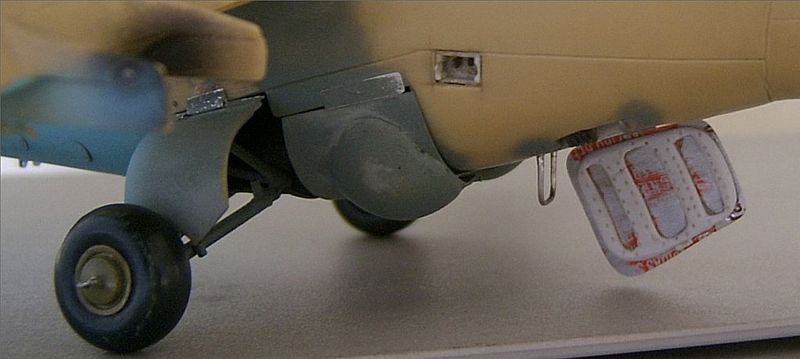

O resultado agradou e enriqueceu ainda mais o modelo...

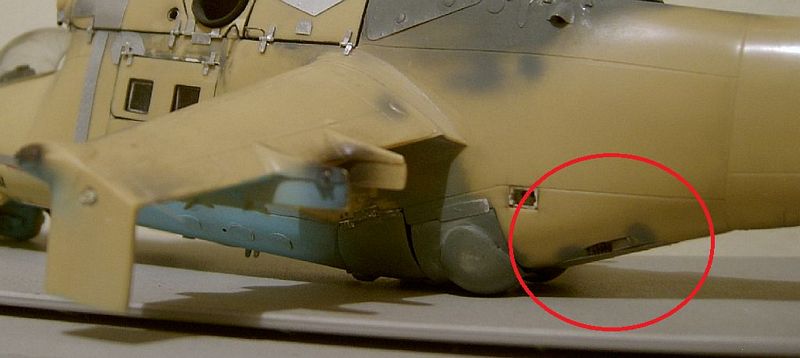

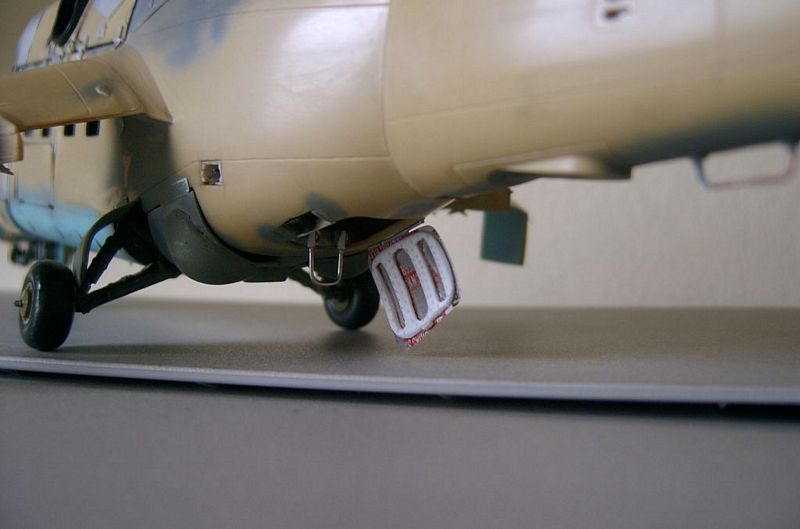

Com a vantagem de ser funcional, ou seja, o conjunto da escotilha pode ser apresentado aberto ou fechado...










CONTINUA NA PRÓXIMA ETAPA...
