Revell Mil Mi24 Hind-D 1/48

UNIDADE AUXILIAR DE POTÊNCIA:

Finalmente é a vez de construir a Unidade Auxiliar de Potência para o modelo Revell/Monogram....


O Mi-24 é um projeto baseado no Mi-8 e assim como seu irmão mais velho, ele usa uma unidade auxiliar de potência para suprir e acionar componentes do rotor principal, atuando até mesmo como supressor de potência (se necessário) e serviços de terra...


Conhecido como "APU AI-9 V" essa unidade auxiliar de potência é um starter turbojet simplificado de ignição a gás que possibilita ligar o pesado rotor e mover a caixa de redução do aparelho para iniciar a rotação (como um motor de partida) ...


Seu processo de starter gera inclusive uma cortina de fogo perceptível visualmente e muito barulhenta...


A unidade de potência auxiliar é montada transversalmente dentro da carenagem traseira atrás da cabeça do rotor, no topo dos motores. O Hind não é "econômico", mas a capacidade interna de combustível é de 1500 kg e pode-se adicionar mais 1000/1200 kg através de um tanque auxiliar na cabine. Os tanques de combustível são auto-vedantes gerando maior capacidade de sobrevivência e as versões Mi-24D em diante possuem tubulação de combustível externo nos cabides de armamento podendo assim levar tanques PTB-450 de combustível externo sob as semi-asas.

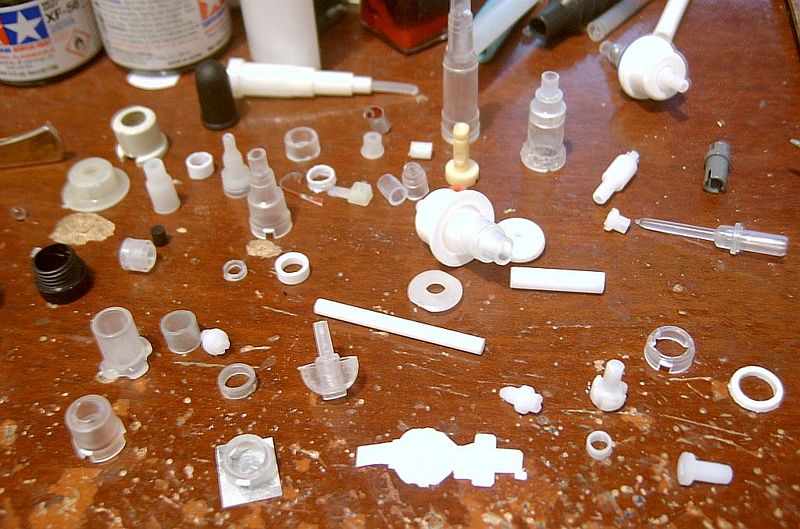

No kit é claro que tive que criar tal conjunto em scratch, portanto espalhei minhas peças de sucata para achar o que usar como base para a peça que primeiro foi desenhada na escala 1/48 e impressa em papel para comparação visual (isso ajuda na visualização de determinada parte nas sucatas à escolher) ...

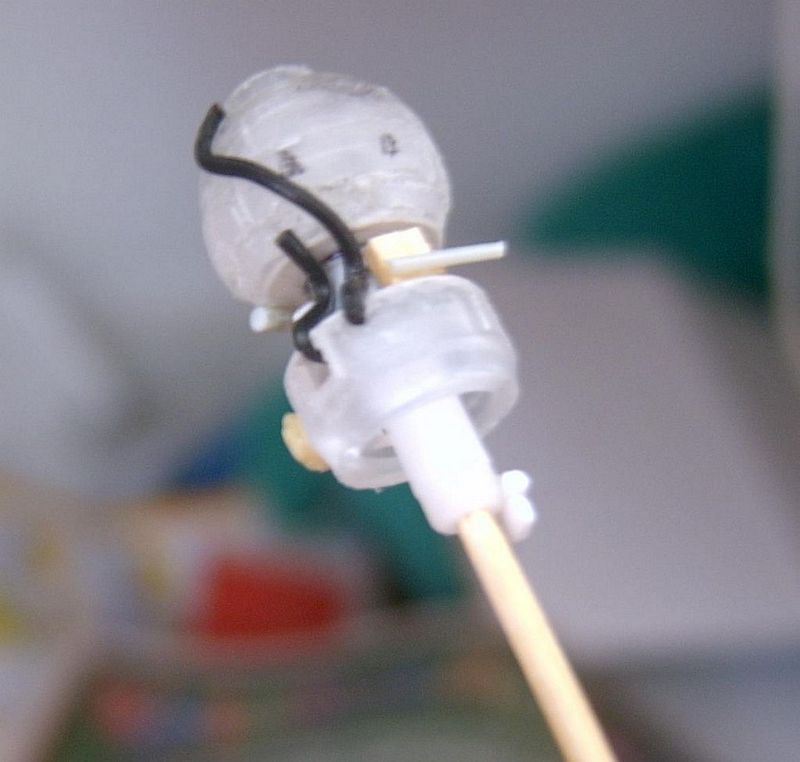

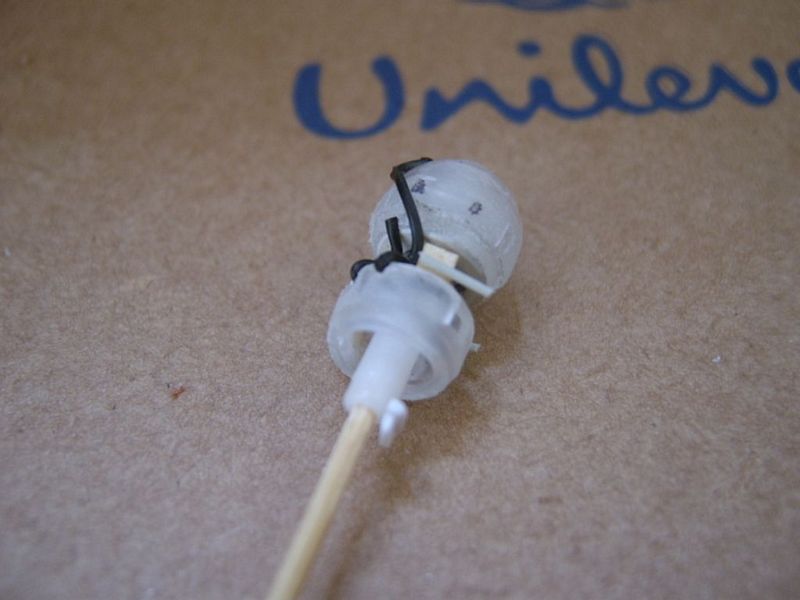

As peças selecionadas são lixadas e coladas de forma a simular o dispositivo. Alguns detalhes com alumínio, cabos elétricos e sprue derretido são acrescidos para melhorar o visual...

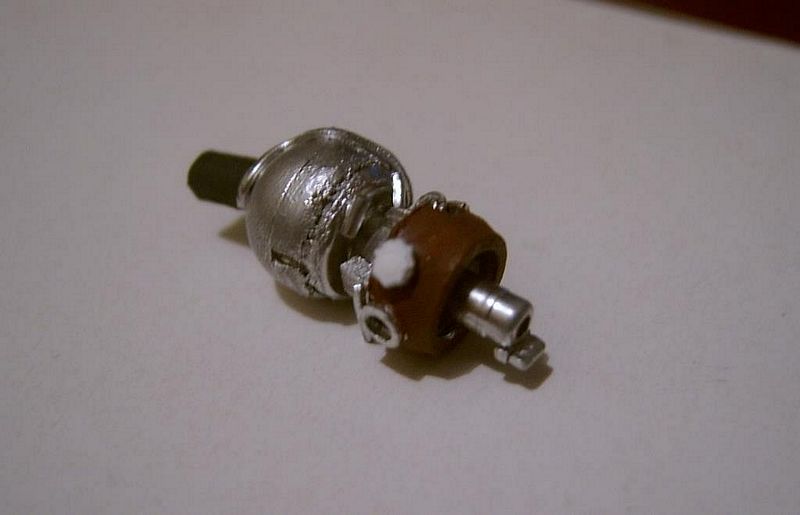

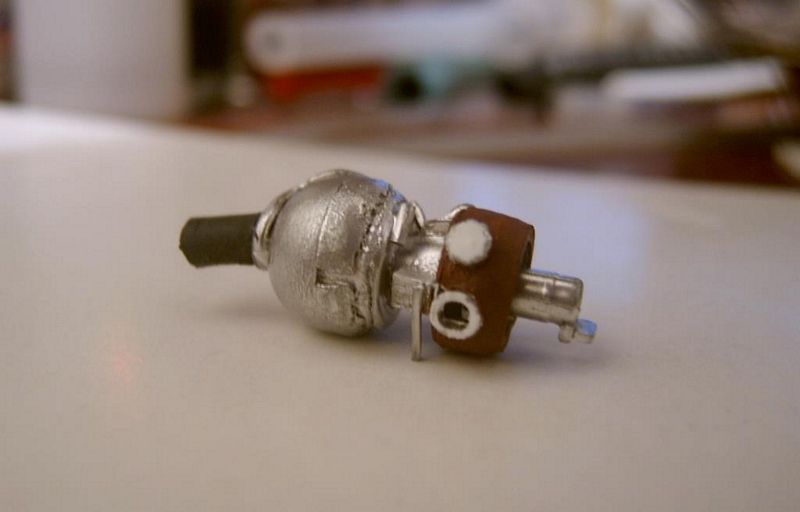

Pintura e detalhes finos são adicionados deixando o conjunto incrivelmente fiel ao original...

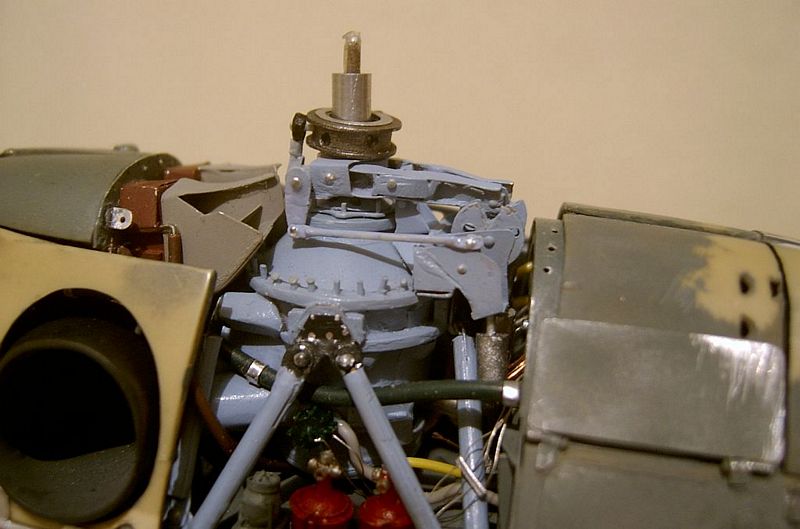

O sistema de controle do rotor é acoplado e os detalhes finos (cabos e fios) são adicionados ao modelo juntamente com a unidade auxiliar de potência...



O resultado dos conjuntos acoplados dão vida ao modelo, ficando muito semelhante ao aparelho real ...



CONTINUA NA PRÓXIMA ETAPA...
