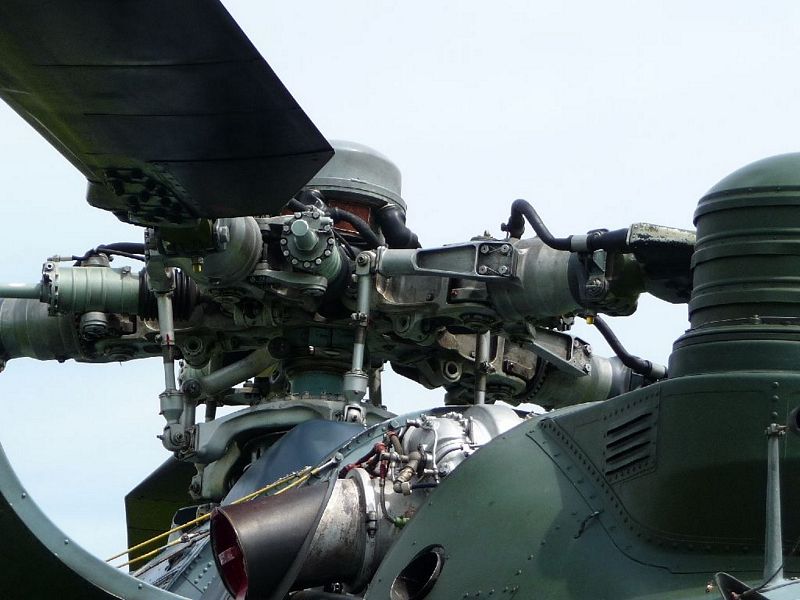

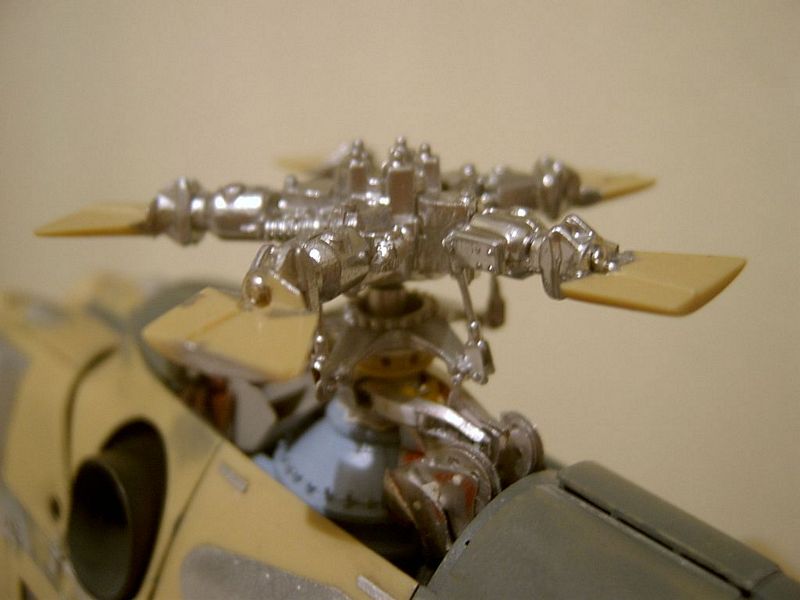

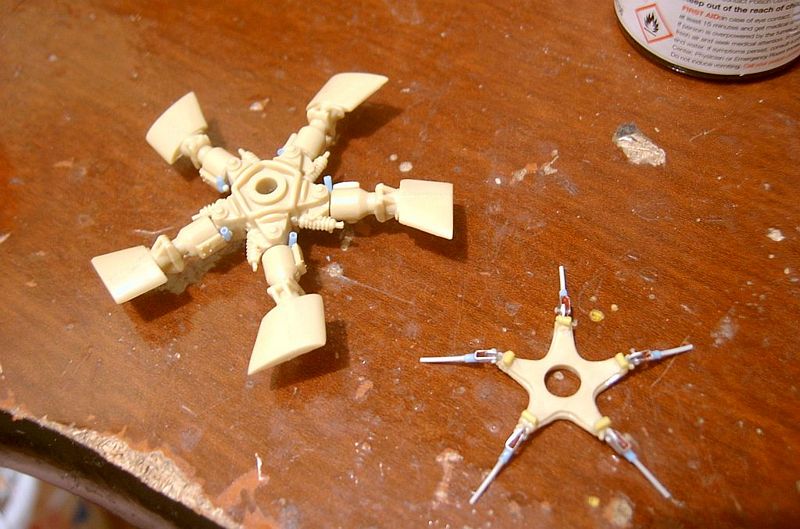

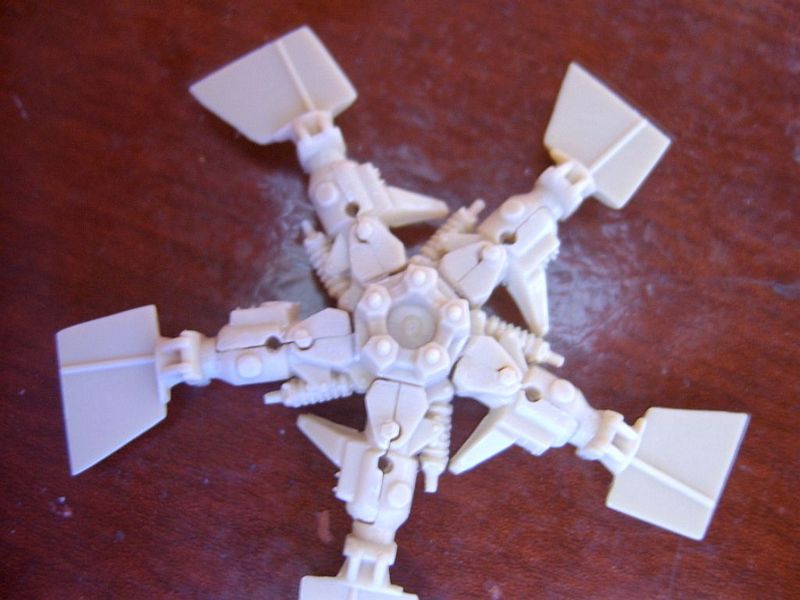

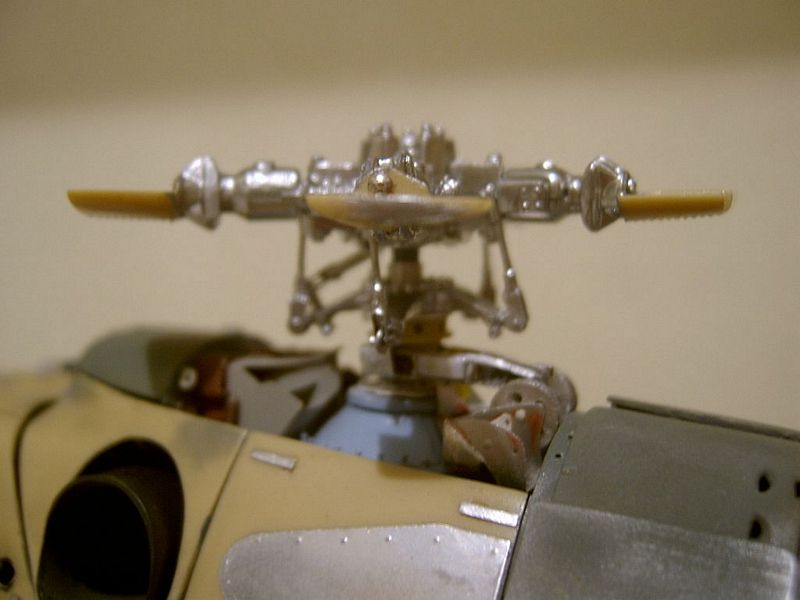

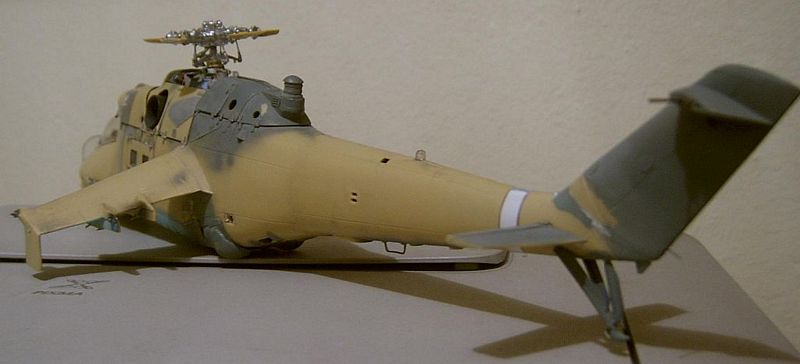

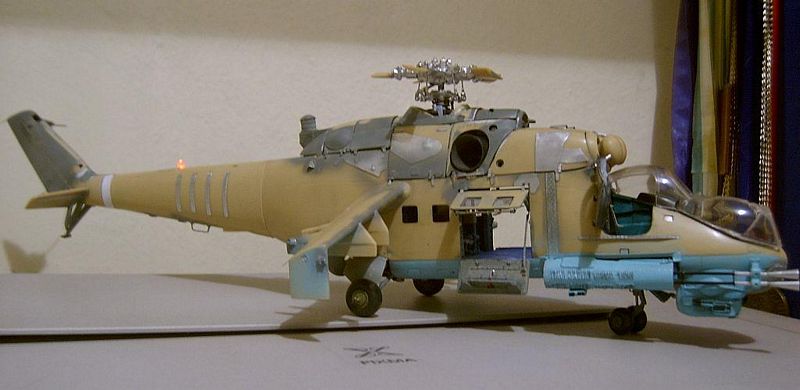

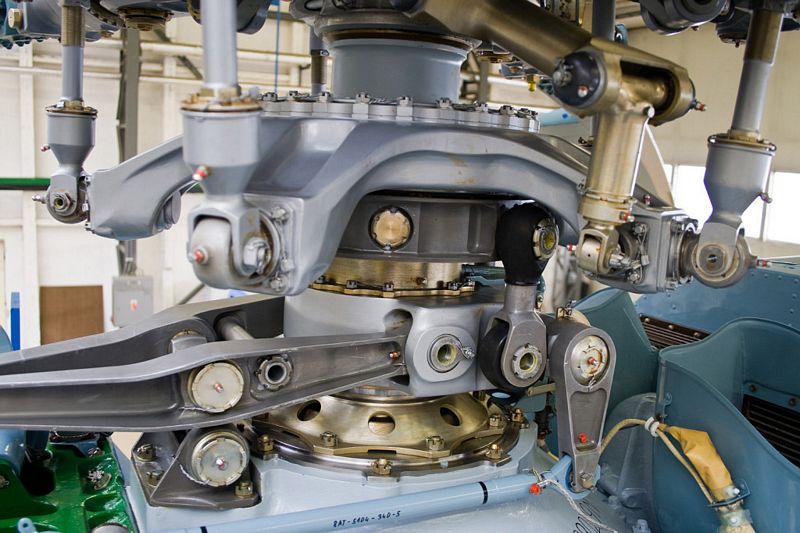

Revell Mil Mi24 Hind-D 1/48 ROTOR PRINCIPAL (PARTE 01): O helicóptero Mi-24 possui um rotor principal de cinco lâminas com cabeça em aço forjado e usinado com resistência convencional, flapping e articulação para mudança de passo... Existem amortecedores hidráulicos de avanço/atraso e compensador de equilíbrio em cada lâmina e também possui freio no rotor principal... Segundo o fabricante, esse rotor resiste a impactos de calibre 23 mm, sendo muito robusto... O kit Revel/Monogram apresenta 06 peças para formar a cabeça do rotor principal... Uma vez coladas, essas peças apresentam uma configuração bacana, porém não muito fiel a cabeça do rotor real do HIND ... Muitos plastimodelistas optam inclusive por substituir essa peça por outra (um set feito de resina próprio para o Mi-24 na escala 1/48) ... Mas esses sets de resina são muito caros e difíceis de achar e por outro lado, meu objetivo nesse kit é fazer com que a variação de passo das lâminas seja funcional, por isso optei por trabalhar com a peça original do kit. Cortei a peça nos 05 pontos de articulação das lâminas e introduzi pequenos eixos de metal com pontas usinadas para "travar" dentro do cilindro, de forma a possibilitar giro e não se soltar quando em movimento. Lixei os atuadores de cada articulação (por serem desproporcionais em tamanho e totalmente diferentes dos usados no rotor real do HIND) substituindo as peças por pequenos micro eixos em metal com inclinação variável de até 45&grad;... Essa operação proporcionou um melhor resultado no conjunto inicial, então avaliei a peça de variação de passo real para modificá-la de forma a atuar em ângulos apropriados ao roll, pitch e flapping característicos do direcionamento neste tipo de sistema... Esse conjunto recebeu um tratamento de alteração usando peças em plastcard e micro eixos de metal ... Uma vez montado e com uma camada de tinta, pude avaliar o resultado visual do conjunto que revelou ficar bem melhor quanto ao realismo... Logo abaixo desse conjunto temos os 03 atuadores para coletivo, roll e pitch... Todos foram confeccionados usando plasticard e eixos de metal ... O resultado visual integrado a fuselagem pode ser visto nas próximas imagens... CONTINUA NA PRÓXIMA ETAPA... Texto e Fotos: Eventos | Fórum | Eu Quero! | Mercado de Pulgas | Galeria Variedades | Como Construir | Dicas | Ferramentas Lojas no Brasil | Administrativo | Livros | Links Melhor visualizado em resolução 1366 x 768
