CHASSI E SUSPENSÃO (PARTE 03):

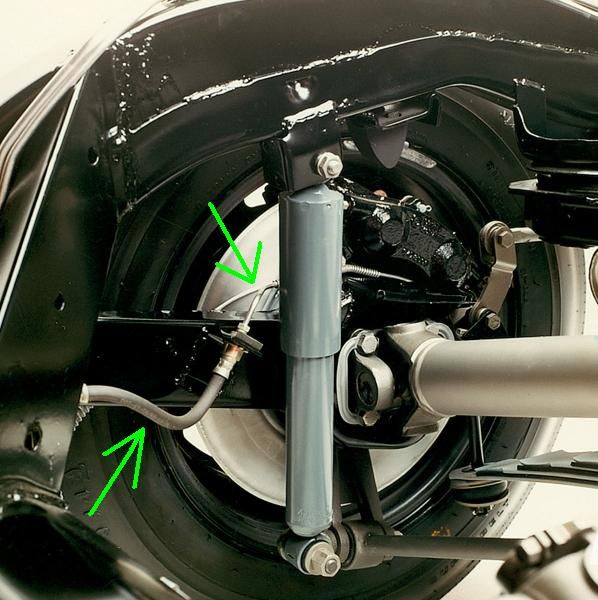

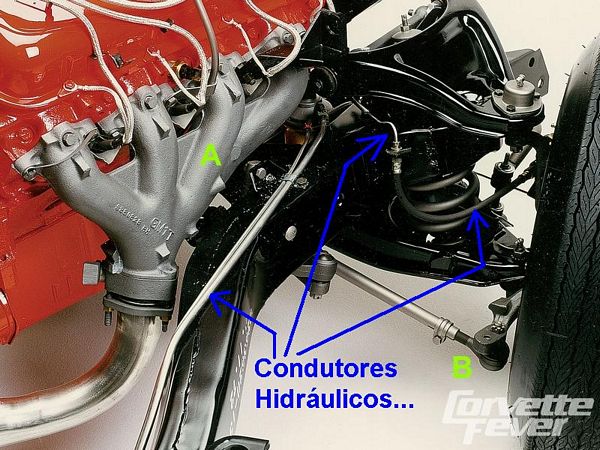

Os últimos pontos que decidi incorporar no conjunto "chassi" foram os detalhes do tanque de combustível, sua tubulação até o carburador e os conduítes hidráulicos de freio para os quatro discos existentes.

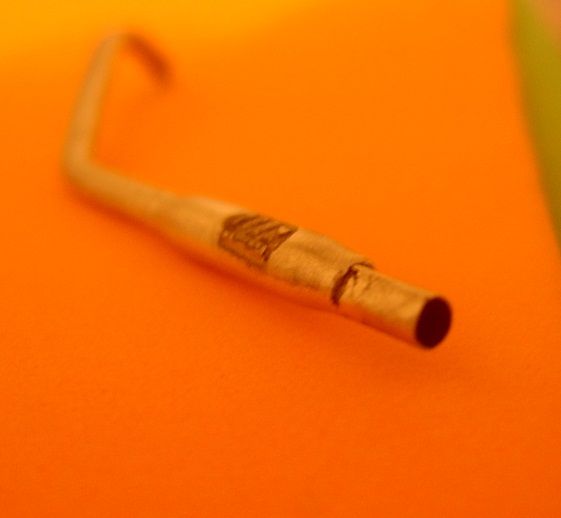

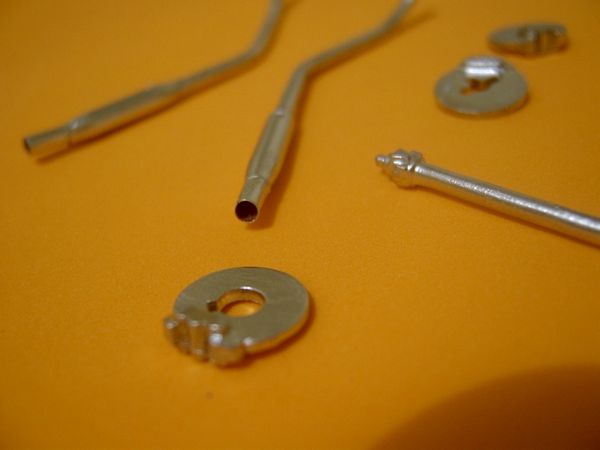

De início, trabalhei com lixa os 04 discos de freio, o cardã e aproveitei para pintar os canos de descarga que vieram no kit. Apenas agreguei uma ponta tubular feita com chapa de alumínio para criar o efeito de "oco" nos canos...

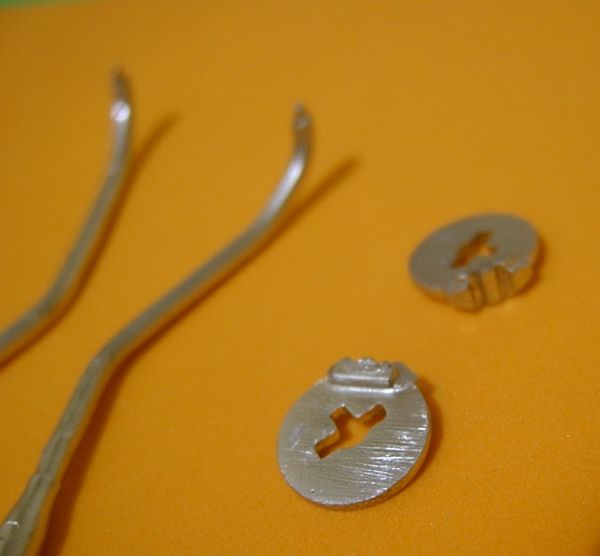

Os discos recebem lixa nos dois lados. Esse procedimento é para simular sua textura, pois não fica legal deixar perfeitamente liso, embora o correto fosse um desgaste circular...

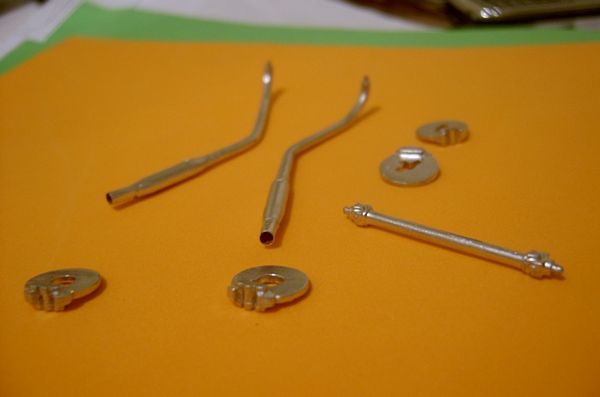

Conjuntos pintados. Usei spray automotivo cromo para essas peças...

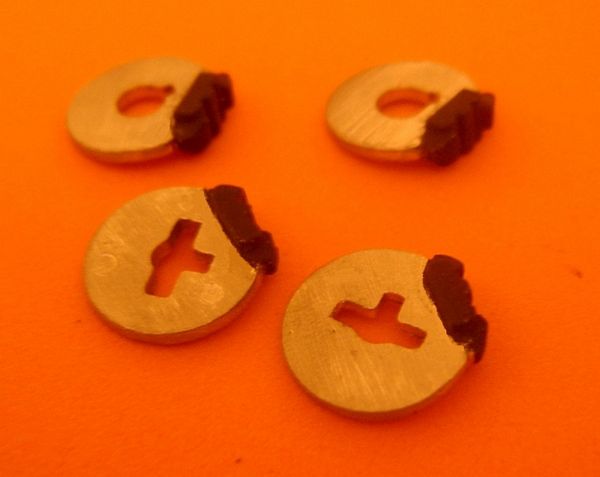

Apliquei tinta preta fosco nas pinças de freio...

Em seguida apliquei um wash com tinta preta no cardã...

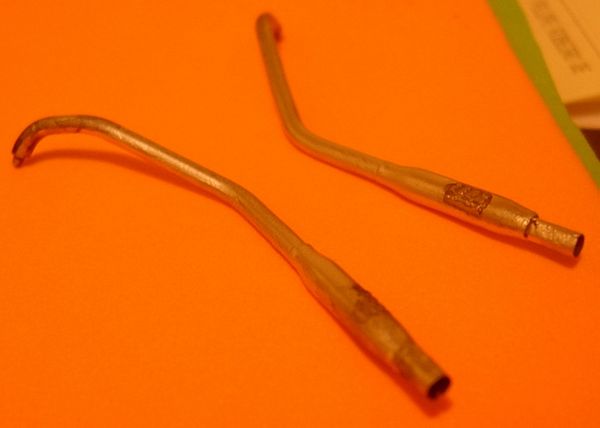

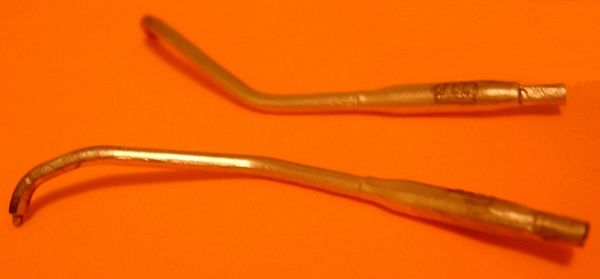

E escapamentos...

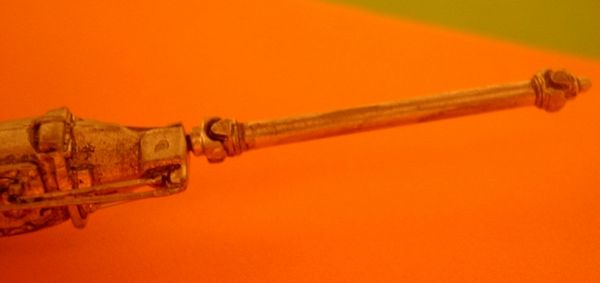

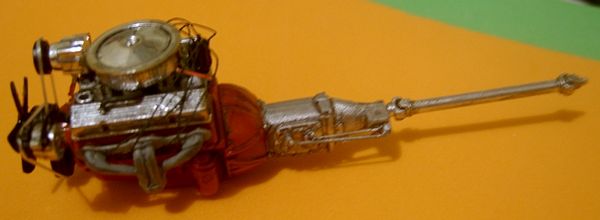

O eixo cardã é encaixado no motor...

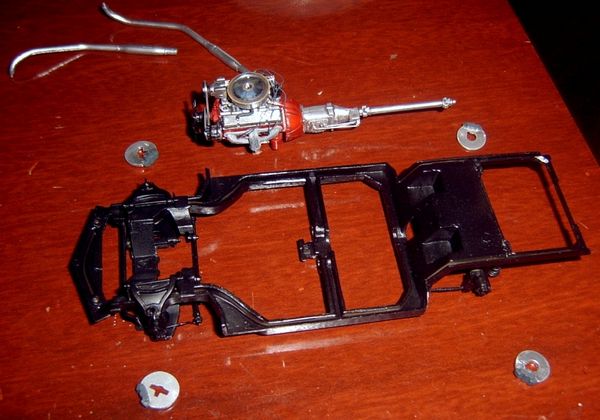

E os subconjuntos já podem ser agregados (os escapamentos serão aplicados por último nesta etapa)...

Como removi o tanque de combustível que veio no kit, precisava criar outro que pelo menos aparentasse proximidade com o tanque real...

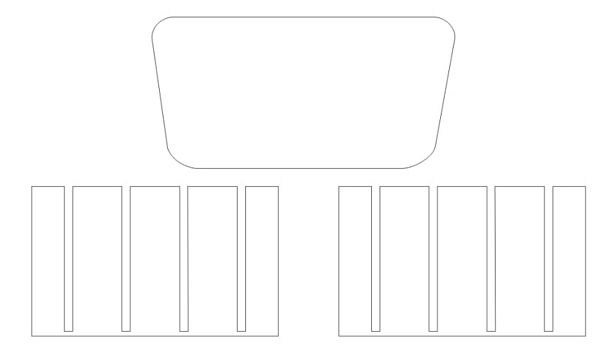

O primeiro passo foi calcular as dimensões do kit baseado no espaço disponível do chassi e habitáculo do passageiro. De posse destas informações, fiz o desenho da vista superior do tanque na junta das duas metades que formam a peça real e as duas peças que vão simular o relevo do tanque...

Após impresso e recortado em papel comum, tenho o molde para cortar em alumínio...

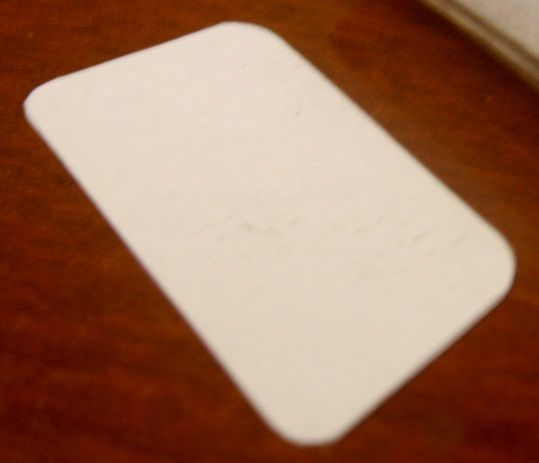

Uma vez recortado em alumínio, tenho uma chapa plana para receber duas metades iguais (superior e inferior) feitas com plástico. Avaliei algumas embalagens transparentes para recorte...

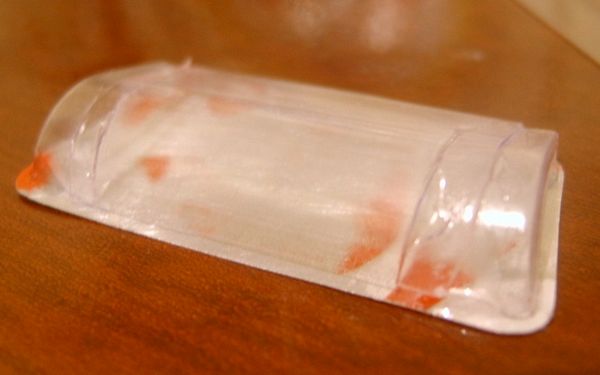

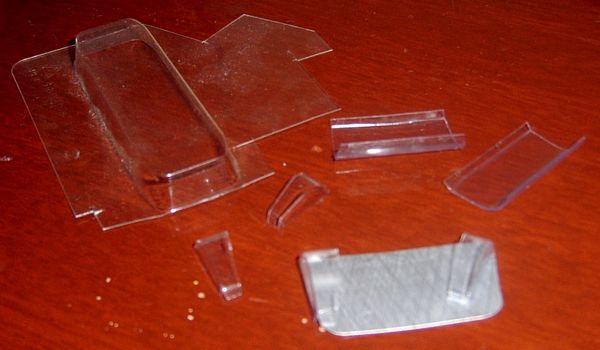

Acabei aproveitando uma embalagem de pilhas "AA" para retirar as curvas nela existentes e adequar ao tamanho (via tesoura comum)...

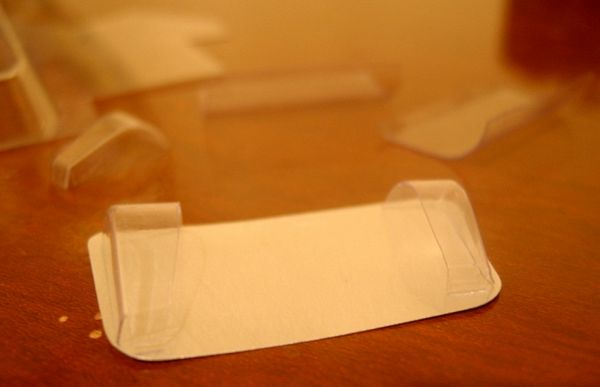

O processo consiste em fazer a metade superior e depois a inferior, tentando seguir a silueta das fotos referência encontradas para o tanque de combustível do Corvette...

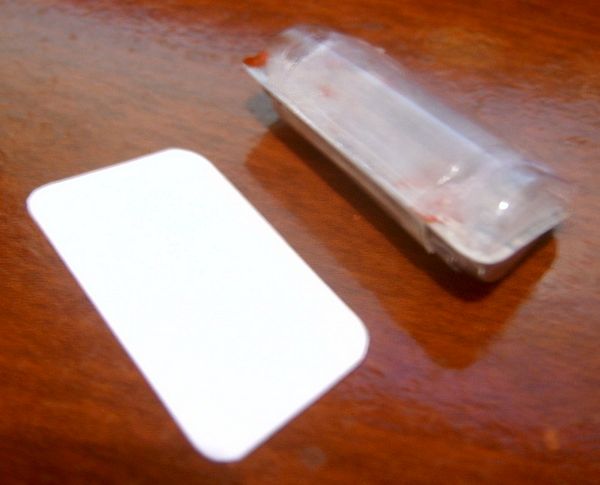

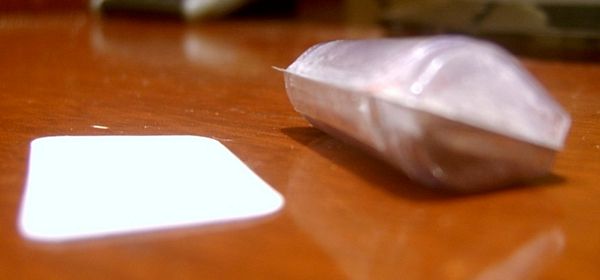

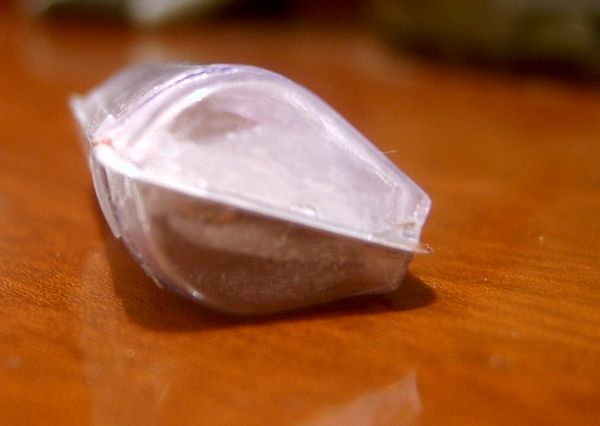

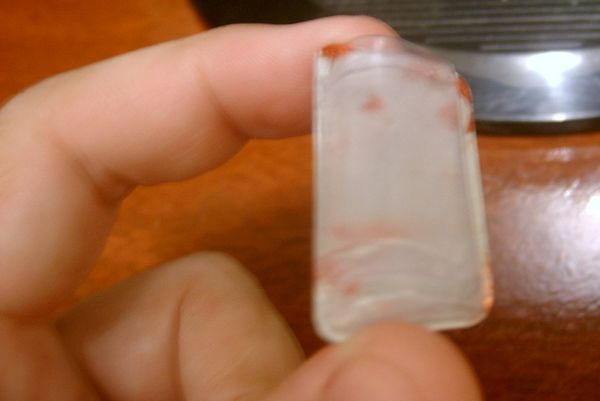

Primeira metade pronta e vedada...

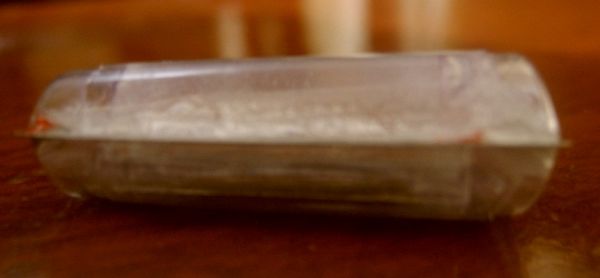

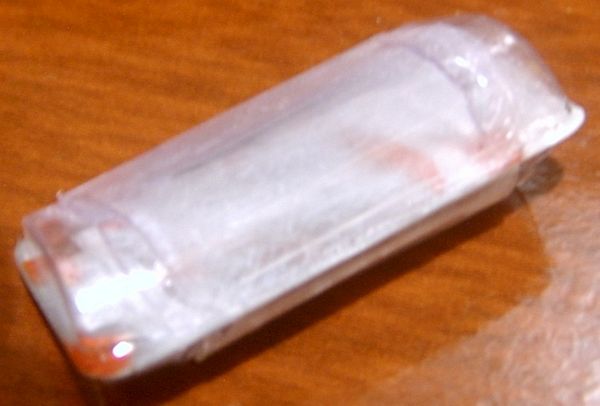

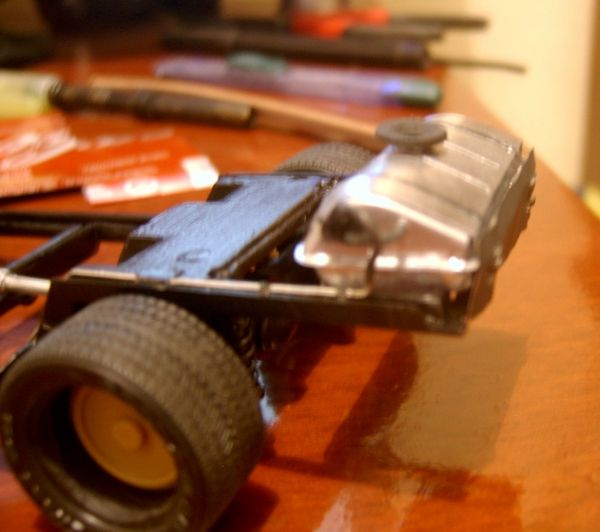

Tanque retratado! As próximas fotos mostram o trabalho ainda sem seus detalhes...

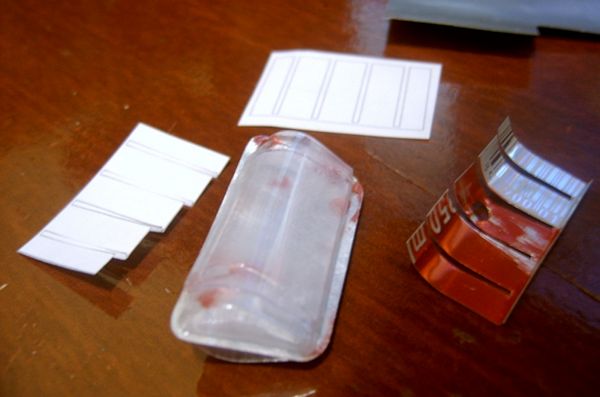

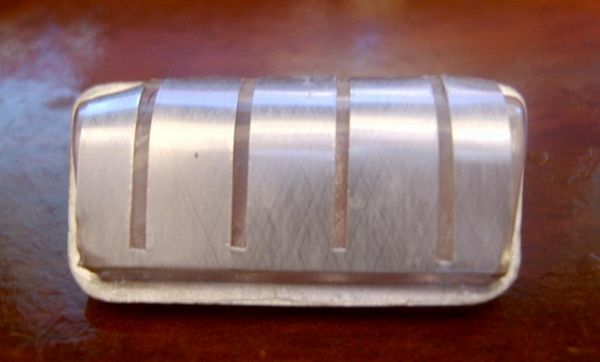

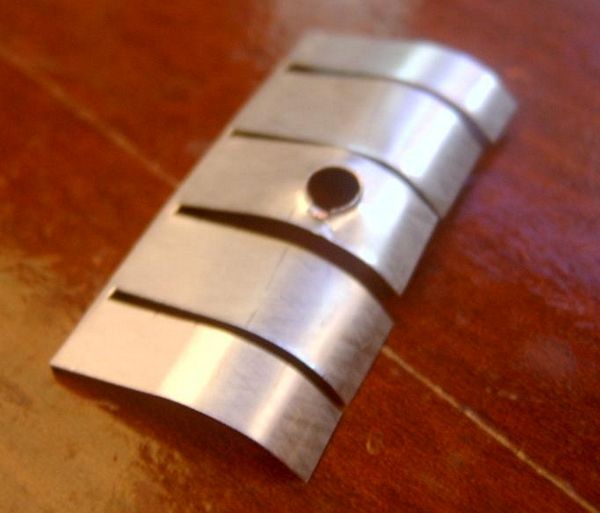

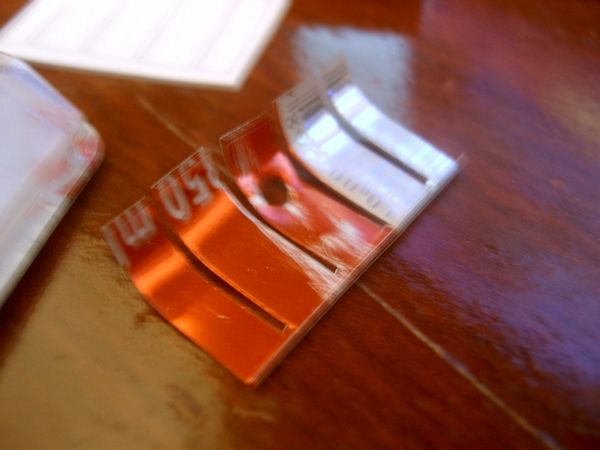

Agora é detalhar a textura das chapas. O desenho feito no CorelDraw11© é recortado na chapa de alumínio...

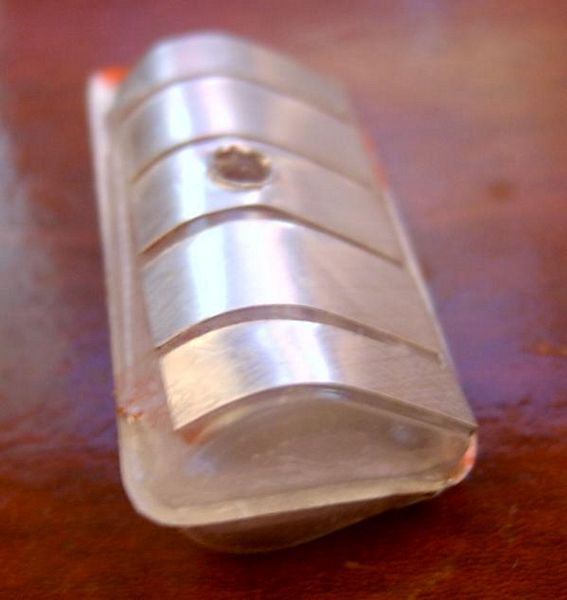

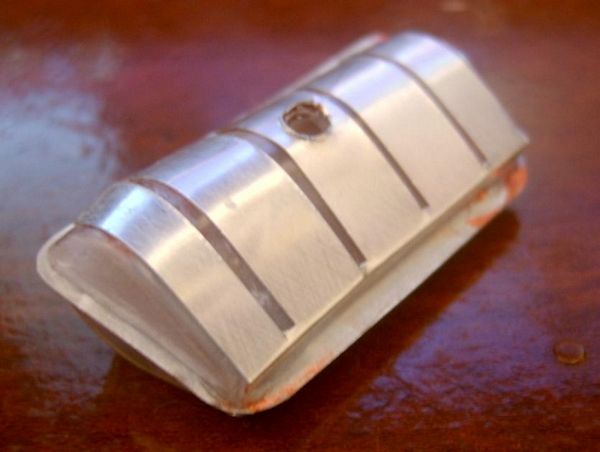

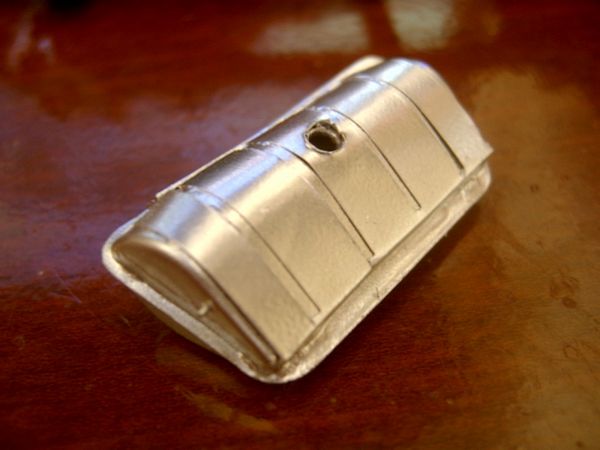

A parte superior recebe um furo para retratar a entrada de combustível do tanque (ponto de abastecimento)...

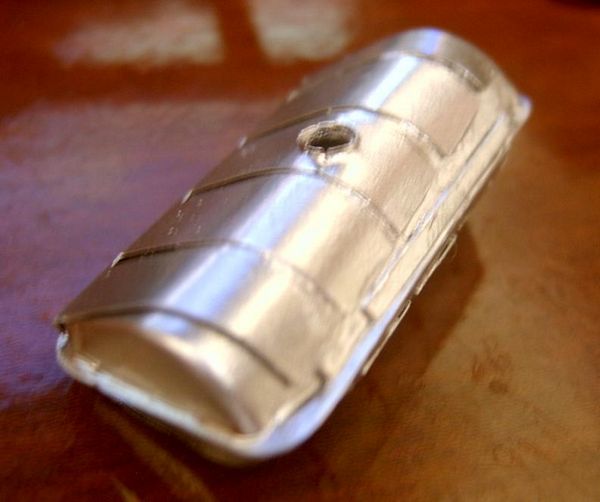

Uma vez colado, termino o furo (agora no plástico abaixo da chapa de alumínio, antes de transpassar o fundo final do tanque)...

Uma atenção mais especial é dada a parte inferior (alinhamento), pois essa ficará visível se observarmos o modelo por baixo...

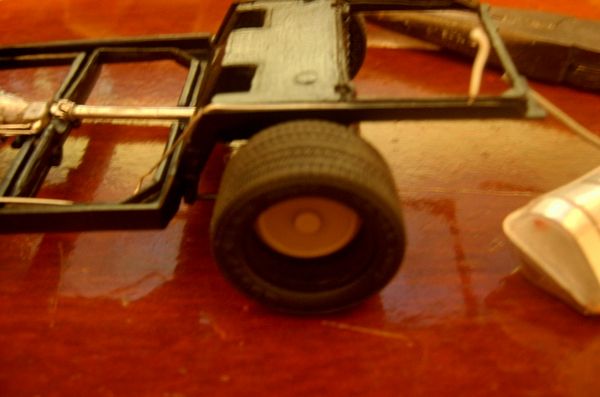

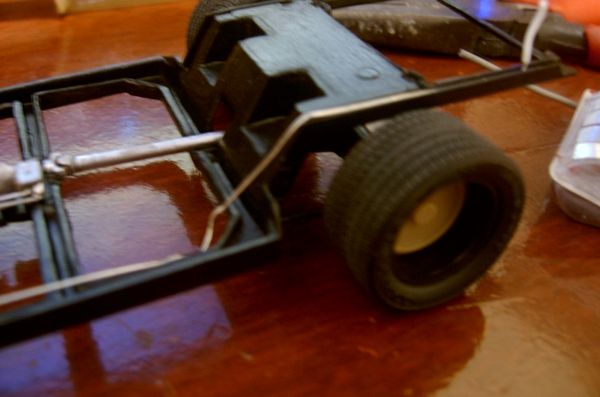

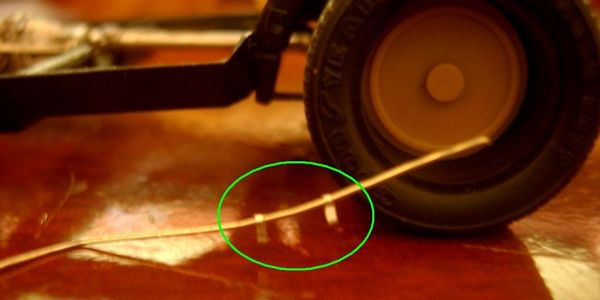

Em paralelo, o conduíte de combustível (que vai do tanque ao carburador) é retratado com arame proporcional à escala, retorcido por um alicate comum...

Pequenas presilhas são confeccionadas com chapa de alumínio...

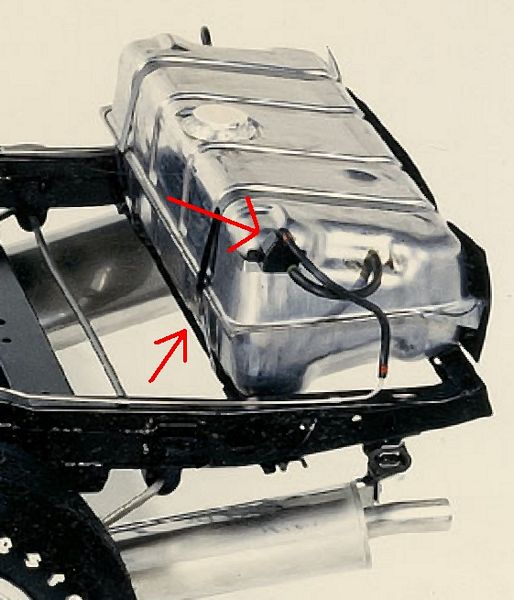

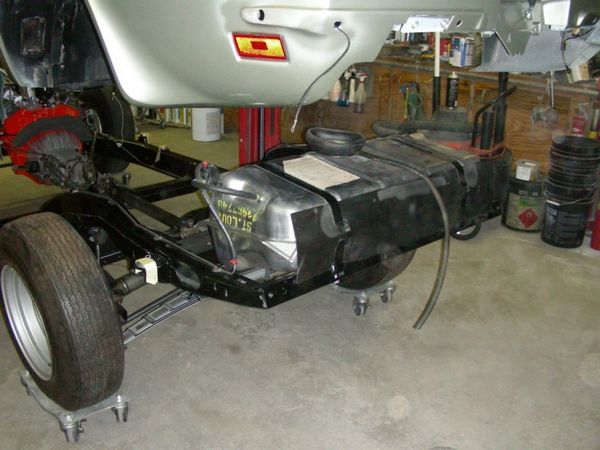

Avaliando os detalhes do tanque, vemos que o mesmo apresenta um conector para o "retorno" e conexão do "pescador". Outro detalhe é como o tanque é fixado no chassi: correias e presilhas presas entre um ponto de reforço estrutural e a parte de trás do chassi...

Usando arame, retrato o reforço estrutural e o tanque recebe pintura na cor apropriada...

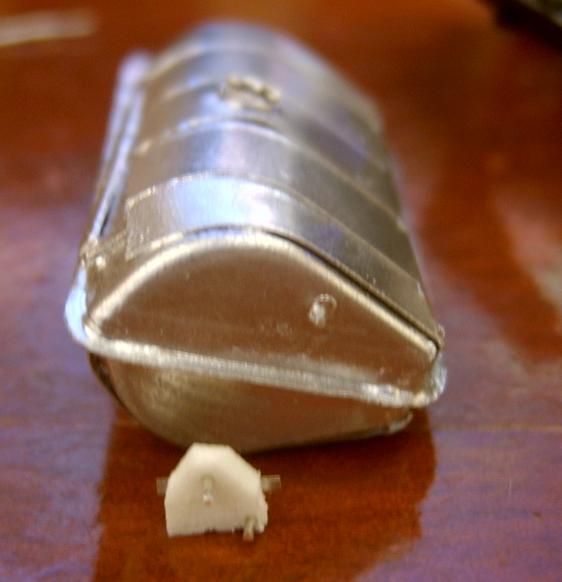

Depois, usando um pedaço de borracha escolar e pequenos pedaços de arame, moldo os conectores do tanque que recebem posterior pintura preta brilhante...

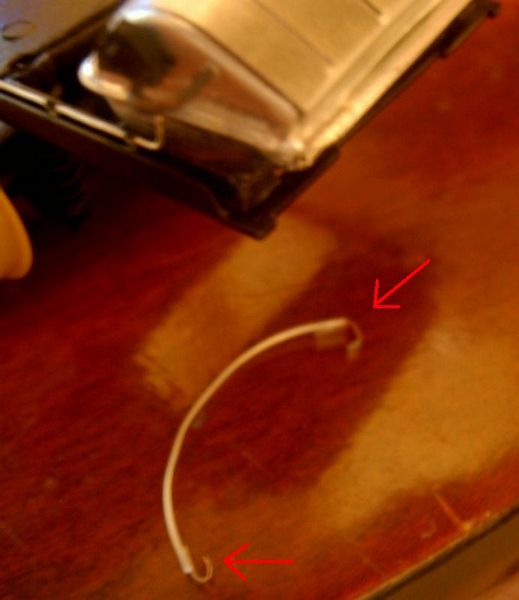

Utilizando o mesmo material que retratei as correias do motor, fiz as correias para fixação do tanque. Pequenos ganchos foram colados para se prender à estrutura do chassi e compor o detalhe de fixação do tanque, tentando simular como realmente é no modelo real...

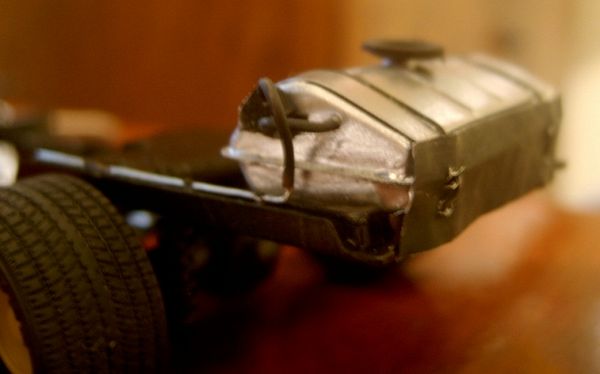

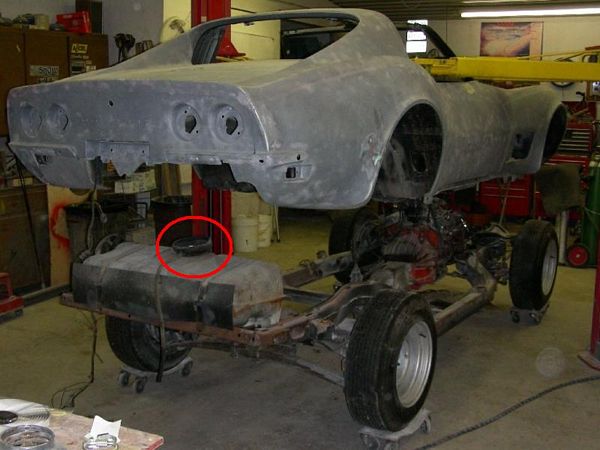

Notem no detalhe da próxima foto que o tanque de combustível tem uma espécie de funil de borracha que, provavelmente, é comprimido pela carroceria monobloco ao ser presa ao chassi. Como a tampa de abastecimento fica bem em cima da parte traseira, foi fácil deduzir isso...

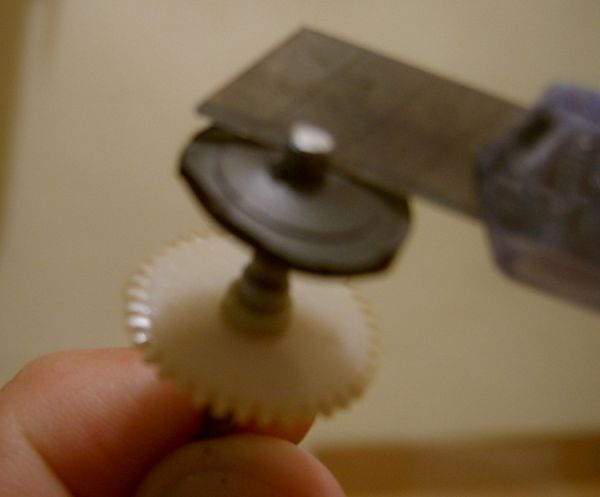

Para simular esse detalhe, aproveitei a borracha central retirada dos pneus do kit. Furando com um eixo metálico de um brinquedo velho, moldo no estilete a circunferência em forma de funil necessária para compor tal detalhe...

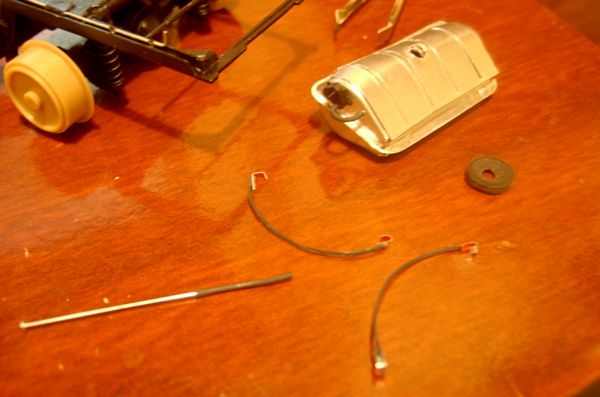

Agora as peças estão prontas para retratar o tanque de combustível em seu devido lugar...

Peças prontas. Capas de fios elétricos simulam as borrachas de conexão do tanque para seus conduítes...

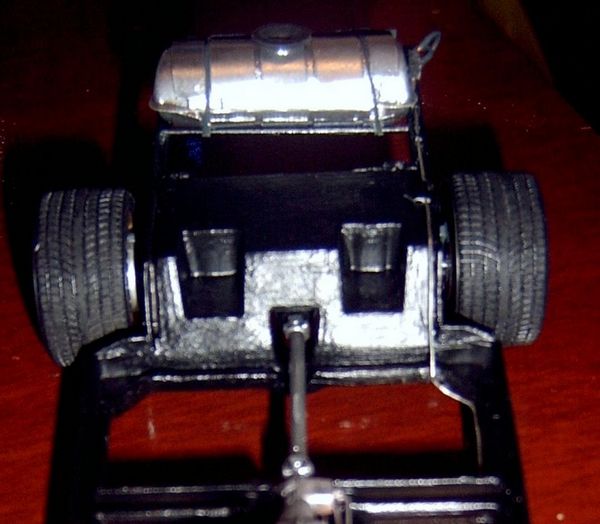

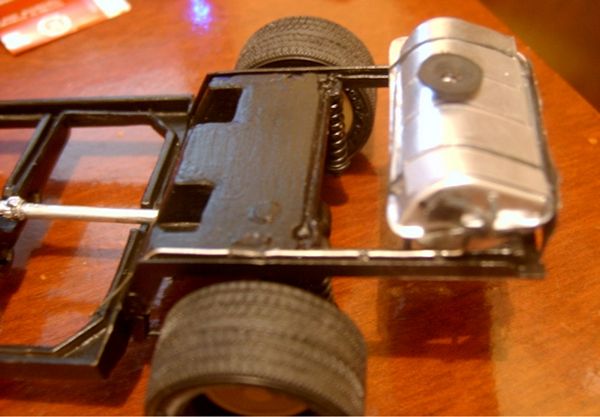

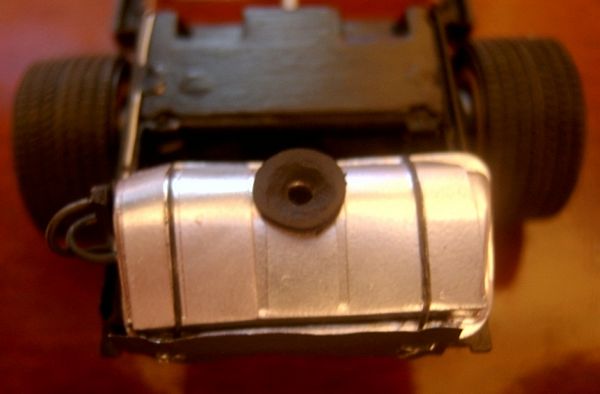

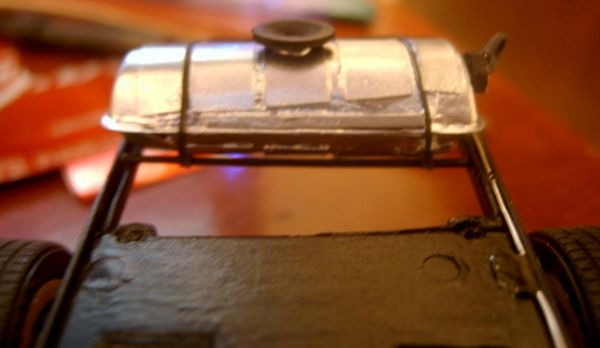

Finalmente o tanque é preso em seu devido local. Não precisa de cola: As presilhas fazem o trabalho conforme é no modelo real...

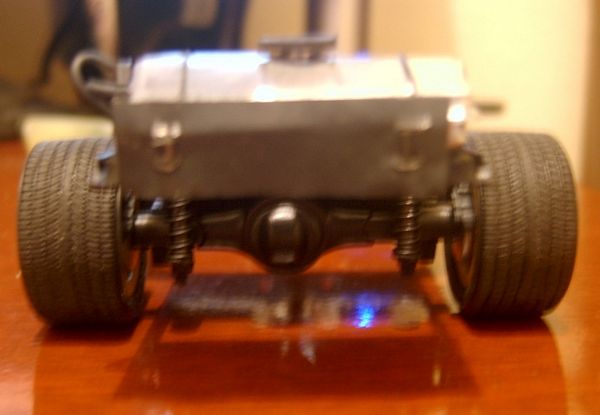

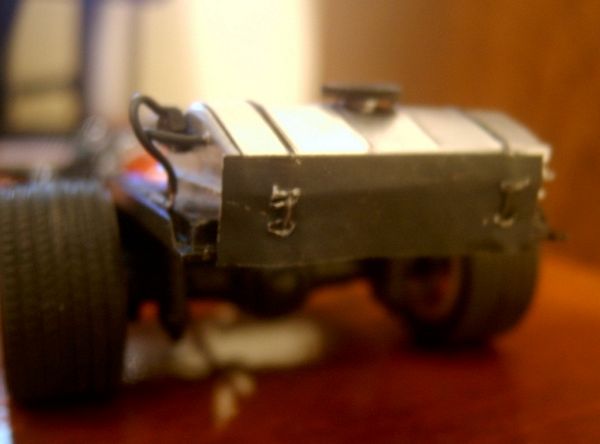

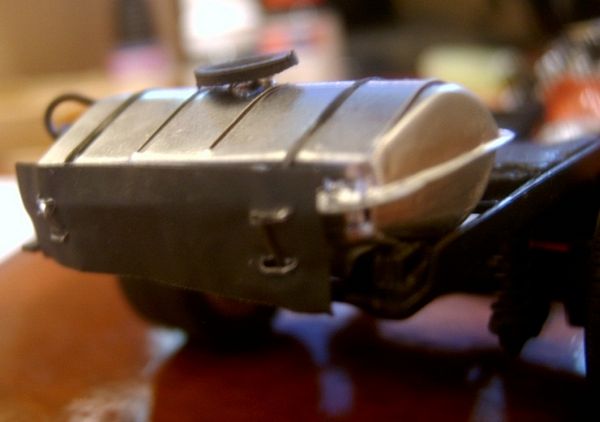

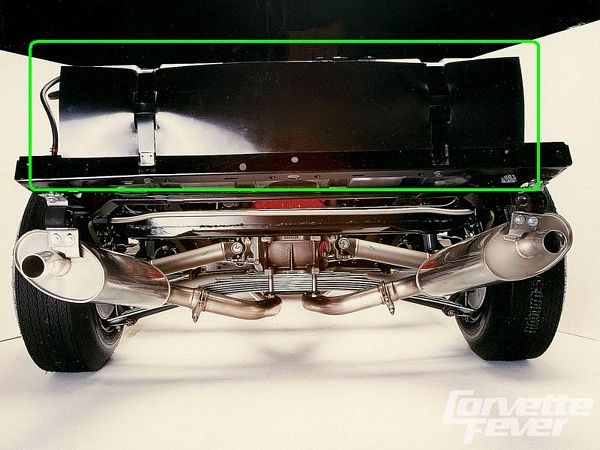

Observando as referências, vemos que existe uma capa protetora para a parte de trás do tanque fixado. Usei alumínio de tampa de achocolatado (pintado de preto fosco) para simular o detalhe...

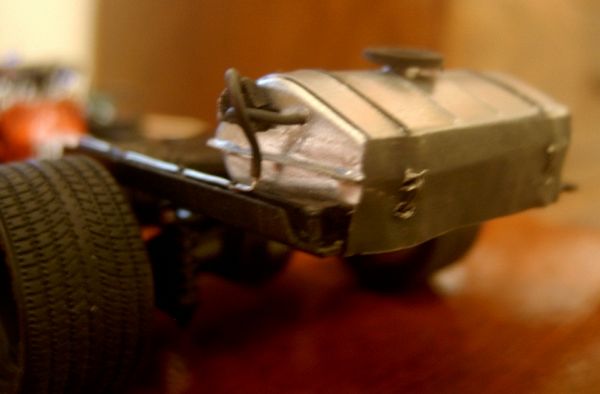

As próximas fotos mostram como ficou o conjunto pronto...

CONTINUA NA PRÓXIMA ETAPA...
