Tipos de Aerógrafo

Os aerógrafos podem ser diferenciados em três classificações: Quanto ao tipo de sucção, ao modo de mistura e ao funcionamento de gatilho. É comum confundir esses tipos, principalmente quando falamos de aerógrafos mais simples ou complexos. Abaixo seguem os tipos, dentre essas três categorias:

Quanto ao tipo de mistura:
Indica como é feita a mistura ar-tinta. Podem ser divididos em Mistura Externa, ou seja a tinta e ar são misturados fora do aerógrafo. Ou de Mistura Interna, quando essa ocorre dentro do corpo do mesmo.

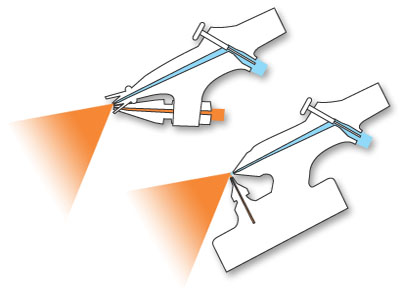

Os aerográfos de mistura externa são mais rudimentares, sendo usados para pinturas mais gerais ou de fundos. Sua vantagem é um sistema simples de montagem, o que facilita a manutenção e limpeza. Dentre os modelos, existem aqueles que permitem a regulagem da quantidade de tinta e outros que não.

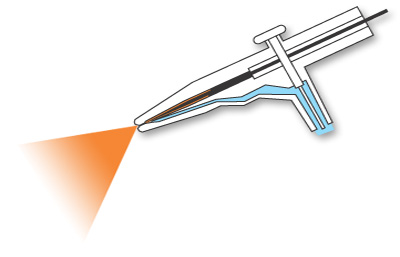

Os aerógrafos de mistura interna permitem um jato menos amplo, sendo indicados para trabalhos mais finos. A desvantagem é que não podem ser abertos (ou somente com conhecimento técnico) e é preciso muito cuidado para não deixar tinta secar dentro do corpo do mesmo.

Quanto ao Tipo de Gatilho:

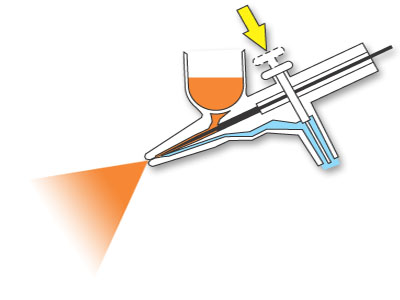

Os aerógrafos de mistura externa são todos de ação simples. Já os com mistura interna podem ser divididos em de ação simples ou dupla ação. Os Aerógrafos de Ação Simples apenas liberam o ar quando o gatilho é pressionado. O controle de fluxo de tinta, se tiver, é feito à parte, do bico do aerógrafo.

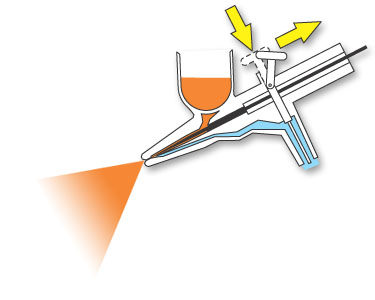

Já os aerógrafos de Dupla Ação permitem que ambos os controles sejam feitos pelo gatilho. A pressão no mesmo no sentido vertical, libera a passagem de ar. Já o movimento horizontal, puxa a agulha para frente ou para trás, liberando o fluxo de tinta. Esse sistema é muito mais delicado, mas permite traços mais finos ou de tamanhos variáveis.

Quanto ao Tipo de Sucção:
Por fim, o aerógrafo pode ser classificado quanto ao tipo de alimentação/sucção de tinta. Os tipos são Gravitacional e Anti-gravidade.

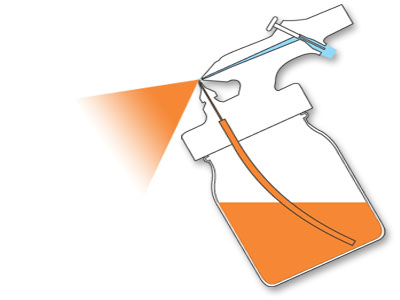

Os aerógrafos do tipo anti-gravidade, utilizam um copo com um canudo que puxa a tinta do fundo. Esse sistema funciona pela criação de um "vácuo" na cano, sugando a tinta. Como o nome diz, não depende da gravidade para funcionar. A vantagem desse sistema é que pode-se movimentar melhor o aerógrafo em torno do modelo. As desvantagens são que ele exige mais pressão para "chupar" a tinta. Dependendo do trabalho, isso pode dificultar o acabamento. O segundo é que é preciso acertar a posição do tubo, de modo que aproveite toda a tinta. Caso contrário, acabará sempre sobrando tinta. Por fim, esse tudo é uma peça a mais que deve entrar no processo de limpeza.

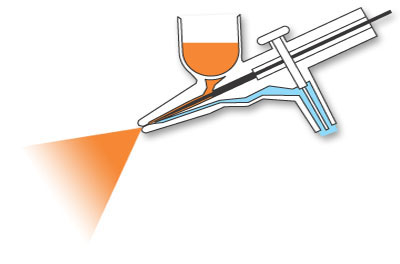

No sistema por gravidade, um copo com furo alimenta a tinta por cima do aerógrafo. A tinta "cai" no corpo do mesmo e é misturado com o ar. Esse sistema exige menos pressão para funcionar. No sistema por gravidade, existem duas variações. Os com alimentação vertical (por cima do aerógrafo) e os de alimentação lateral. Nesse último, em geral, ocorre a perda de um fundo de tinta, pois nem sempre esse restante consegue entrar no corpo do aerógrafo.

Abaixo, uma lista com vários tipos de aerógrafos, e as classificações conforme o explicado
Aerógrafo Mistura Ação Alimentação
Aztec 470 I D G
Bagder 100G I D G
Bagder 100LG I D G
Bagder 100SF I D G
Bagder 100SG I D G
Bagder 150 I D A
Bagder 155 I D A
Bagder 170 I D A
Bagder 200-20 I S A
Bagder 200G I S G
Bagder 200NH I S A
Bagder 200SG I S G
Bagder 250 E S A
Bagder 250-4 E S A
Bagder 350 E S A
Bagder 360 ? ? A,G
Bagder 2020 I D G
Evolution II I D G
Eclipse ECL2000 HP-BCS I D A
Eclipse ECL2001 HP-BCS I D A
Eclipse ECL3500 HP-SBS I D G
Eclipse ECL4500 HP-CS I D G
Fengda BD130A I D G
Gatti G2 I D A,G
Gatti G3 I D A,G
Infinity I D A,G
Iwata 5500 HP-CS2 I D A
Lince AL3 I D G
Sagyma SW218 I D G
Sagyma SW220 I D ?
Sagyma SW440 I D G
Sagyma SW670 I D G
Sagyma SW770 I D G
SEGA I D G
SOTAR 20/20 I D G
Mistura: (I)nterna; (E)xterna;
Ação: (S)imples; (D)upla;
Alimentação: (A)nti-gravidade; (G)ravitacional
