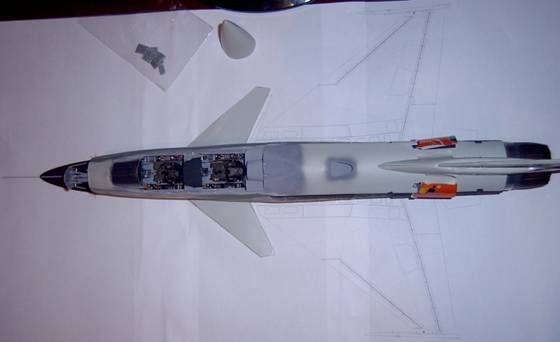

Revell/Scratchbuilt IAI LAVI 1/32

CABINE DE PILOTAGEM (PARTE 6):

Uma vez prontos os painéis centrais, é hora de colá-los no seu devido local dentro do cockpit.

Mediante os prévios cálculos efetuados no desenho dos painéis centrais e as correções de alinhamento, sua colocação é simples, fixando-os lateralmente e através do piso central dos mesmos...




Reparem que o detalhe da tão pretendida "fiação aparente" foi obtido após colar os painéis centrais...



Após uma inspeção visual, as coberturas dos painéis são desenhadas no CorelDraw© e recortadas em papel para testes...


O desenho no Corel aliado aos testes com papel são importantes para achar erros e efetuar correções...




Uma vez efetuadas as correções as peças são recortadas em chapa de alumínio recebendo a curvatura necessária para adaptação ao conjunto já pronto...



As peças são imediatamente pintadas (ambos os lados) usando preto fosco e coladas no devido local.



Novas peças que compõem os dispositivos do Head Up Display são incorporadas uma a uma...









Nesta fase os dry-fits ajudam muito para obtenção de um alinhamento razoável...


Baseado em fotos recebidas da IAI (via Mr.Bekim - As quais assumi o compromisso de não publicar na WEB), apliquei os detalhes obtidos para as coberturas dos painéis centrais e interior da cabine usando fios elétricos de várias bitolas, pedaços de sprue e borracha escolar devidamente acabados...





A finalização do cockpit virá com a cobertura definitiva do canopy e pontos restantes.

CONTINUA NA PRÓXIMA ETAPA...

Texto e Fotos:
