ACELERADOR E ACIONADOR DE ABERTURA DA CABINE:

Neste ponto da montagem preciso finalizar a cabine no tocante aos manches, aceleradores e acionador de abertura do canopy. Finalizado isso tudo, aí sim posso adicionar o pára-brisa e canopy (cobertura).

Aparentemente, o acelerador usado no LAVI espelha a tecnologia utilizada no F-16 e caças de sua geração...

A tecnologia HOCAS (Hands On Collective and Stick - Mãos coletivas na Coluna de Comando) incorporando duplo comando para controle do avião (no caso de um biplace) é uma tendência mundial para os fabricantes de aviões militares (uma evolução da tecnologia HOTAS)...

O controle de aceleração não foi apresentado no kit do F-16 da Revell (o que teria facilitado o trabalho), daí, estiquei sprue no fogo de vela e obtive base para criar meu próprio acelerador (na verdade 02) e incorporar no modelo...

Testes de fixação do acelerador e adequação à escala...

Pintura... Uma vez fixados, proporcionaram mais um item agregado ao conjunto dos instrumentos...

Quanto ao conjunto traseiro (que fica após o segundo assento), esse é bem complexo e necessita de várias peças voltadas para mero detalhamento e funcionalidades de acionamento da abertura do canopy...

Referências usadas...

Usando sprue, alfinetes de costura, alumínio, pedaços de borracha escolar e cabos elétricos descarpados ou não, obtive um resultado satisfatório e igualmente funcional para o conjunto de abertura...

Com a pintura apropriada (preto fosco) o resultado promete ficar bom...

A peça responsável pelo alinhamento é confeccionada com alfinete de costura devidamente cortado e dobrado...

Preso dentro de um pedaço de fio elétrico e uma vez colado no devido local, possibilita que a peça se mova para cima e para baixo...

Finalmente o conjunto recebe pintura apropriada com preto NATO BLACK OTAN...

As laterais de entrada do modelo recebem a cor preta fosca comum...

O objetivo de usar cores negras diferentes é criar o efeito visual de contraste...

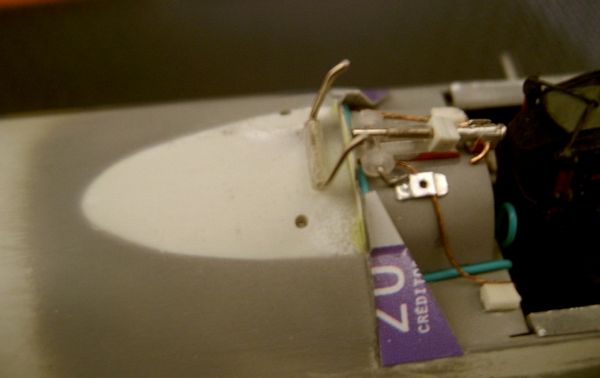

A peça móvel recebe reforço estrutural para "agüentar" o peso do futuro canopy e é testado seu funcionamento...

Peça atuando para o canopy baixado...

Peça atuando para o canopy levantado...

CONTINUA NA PRÓXIMA ETAPA...
