Revell Martin B57B Canberra 1/72

TRANSPARÊNCIAS:

Agora vou trabalhar as transparências: Nesta escala dificilmente uso as que vêm no kit. Pode parecer "coisa de chato", mas na minha opinião, a maioria delas, por mais bem injetadas que sejam, apresentam as paredes bem densas, causando um visual desproporcional à escala aliado ao fato de quando tentamos ver o interior da cabine, o aspecto é bem distorcido, "matando" assim o realismo de uma boa montagem, principalmente se o plastimodelista deseja manter o canopy aberto para exposição.

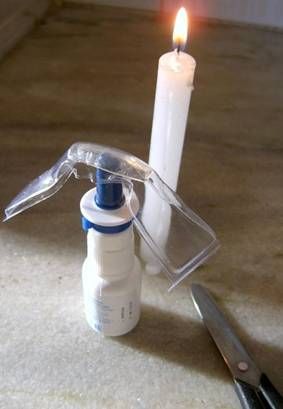

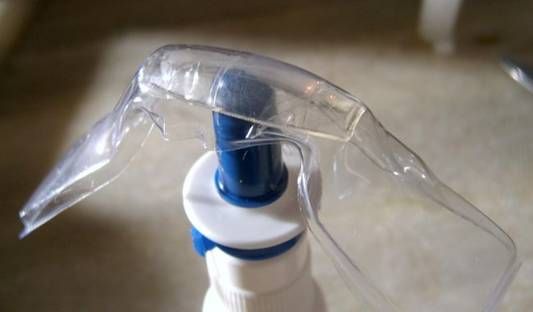

Usando o próprio canopy que veio no kit, apliquei a técnica do vácuo-form para obter outro no mesmo formato, mas com densidade e transparência adequadas...



Após separar o pára-brisa com um estilete, a meta agora é verificar o detalhamento dessa peça. Através de fotos do aparelho real, podemos ver que existem vários detalhes no canopy como travas, espelhos retrovisores, chapeamento perfurado e outros...

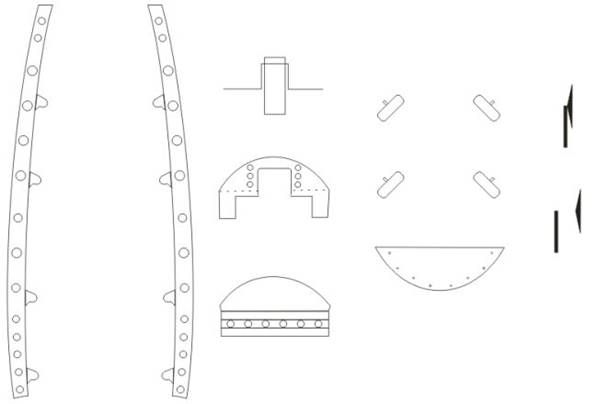

Usando o CorelDraw11© desenhei as peças necessárias para efetuar os detalhes pretendidos. É trabalhoso calcular, desenhar, testar e refazer várias vezes até obter um resultado satisfatório, porém, no final compensa o resultado...


Recorto as peças em chapa de alumínio e começo a modelagem...

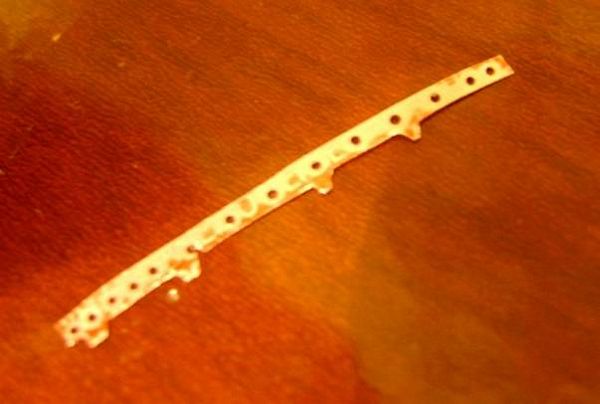

Peça recortada de uma sobreposição do papel impresso sobre a chapa de alumínio...

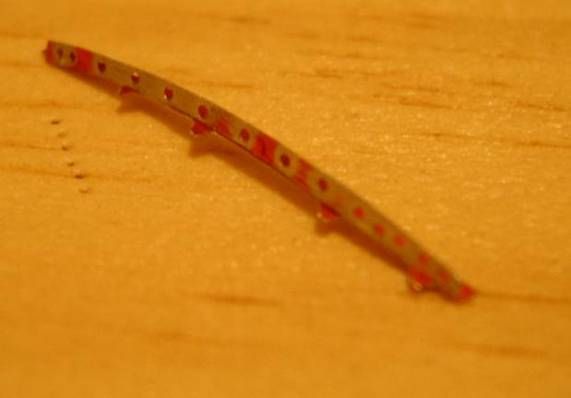

Peça após as dobras para simular as travas do canopy...

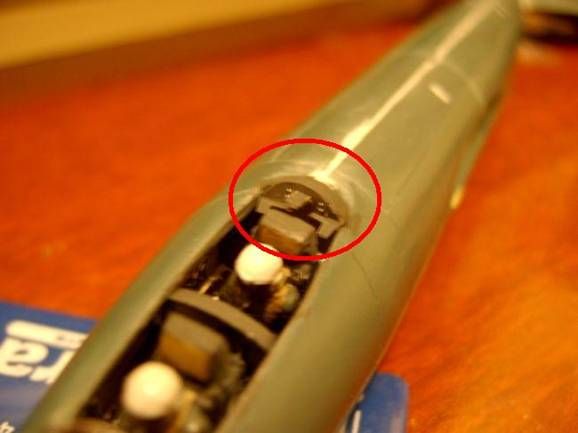

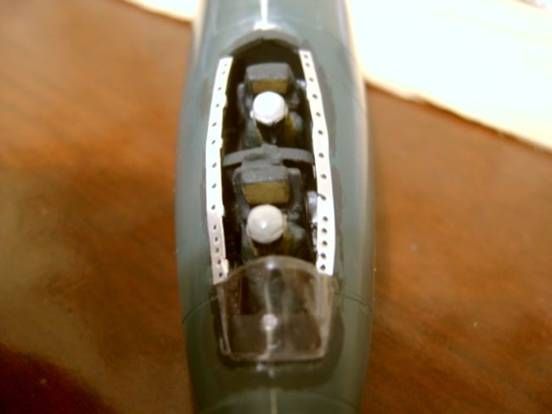

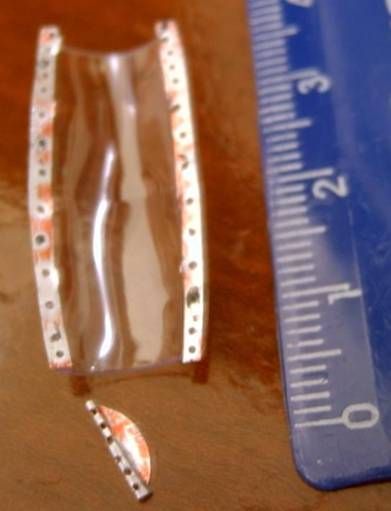

As longarinas perfuradas que compõem a base do canopy são coladas de leve na fuselagem. Esse processo visa obter um ótimo alinhamento ao colar a peça transparente por cima.

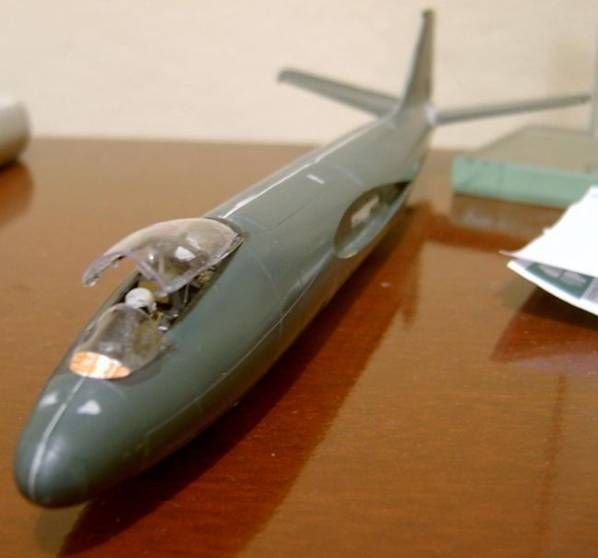

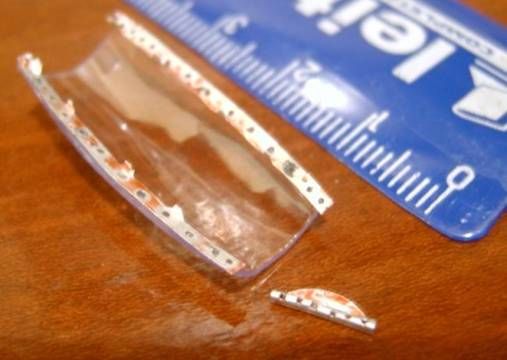

Após colar a peça transparente, obtenho este resultado...

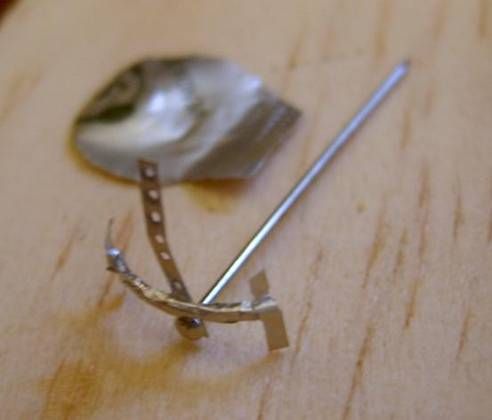

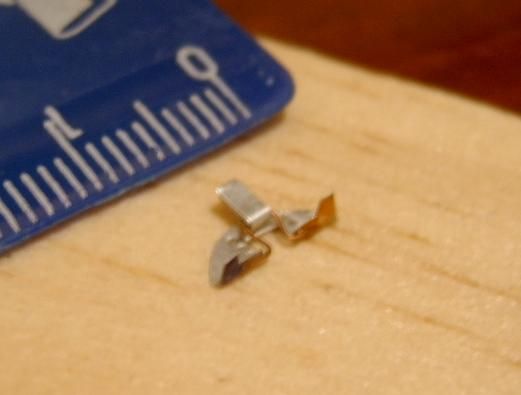

Algumas peças são muito trabalhosas, como esta dobradiça com acionador do canopy...

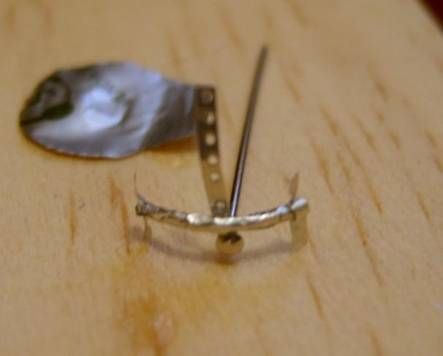

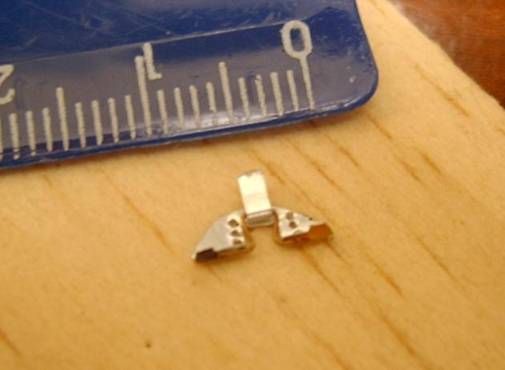

Dobradiça do acionador pronta para uso...



Acionador no lugar... No B-57, bem no centro do canopy, existe um sistema hidráulico para levantar a capota. Com exceção da tubulação, o mesmo parece ser revestido por couro ou tecido. Usei restos de alumínio de cartela de comprimido (uma alumínio mais macio) e enrolei moldando o mesmo num alicate de bico fino. O resultado parece ter ficado bom para simular a textura do material nesta escala...

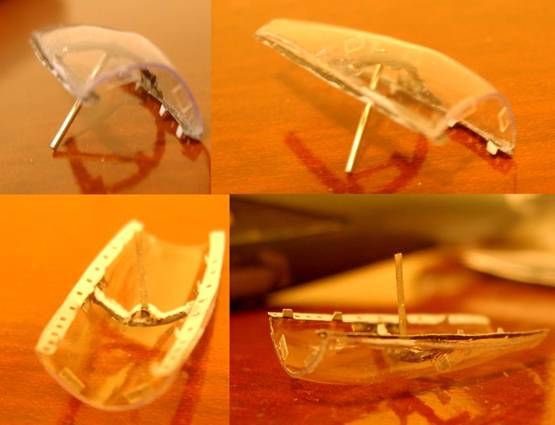

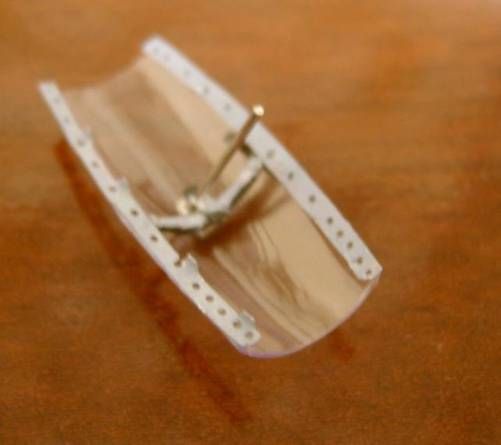

O conjunto começa a tomar forma...



Detalhar nesta escala não é fácil! Algumas peças são minúsculas...

Colo os espelhos retrovisores (feitos com minúsculas chapinhas de plástico acetado transparente)...

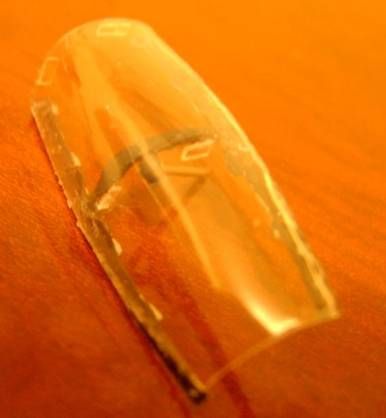

Faço alguns ajustes e o canopy fica pronto...

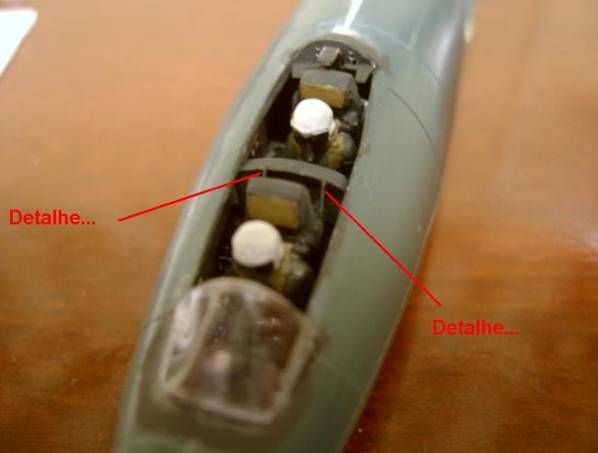

Insiro alguns detalhes finais...

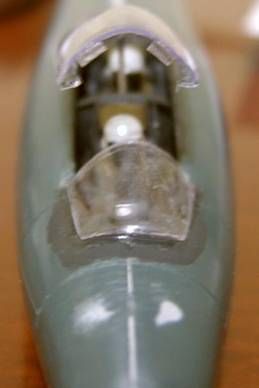

Faço testes de encaixe...


Para finalmente colar o conjunto do canopy na sua trava móvel...



Colo o anteparo do pára-brisa dianteiro (feito em alumínio) e após secar tudo efetuo o teste de fechamento e abertura (que ocorreu com sucesso!)...

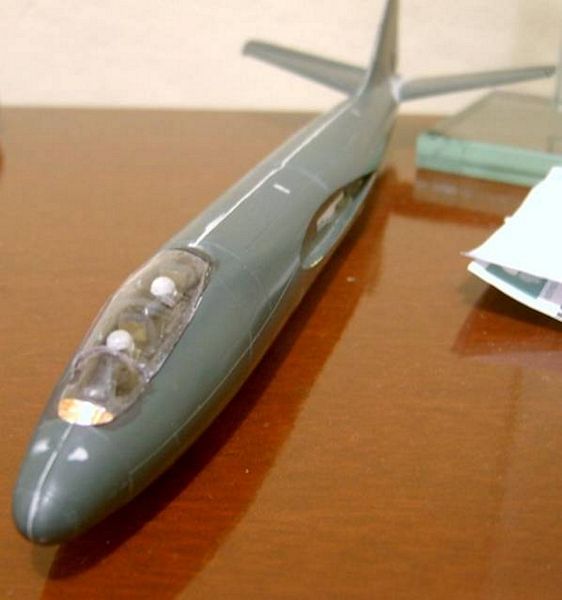

Canopy fechado...

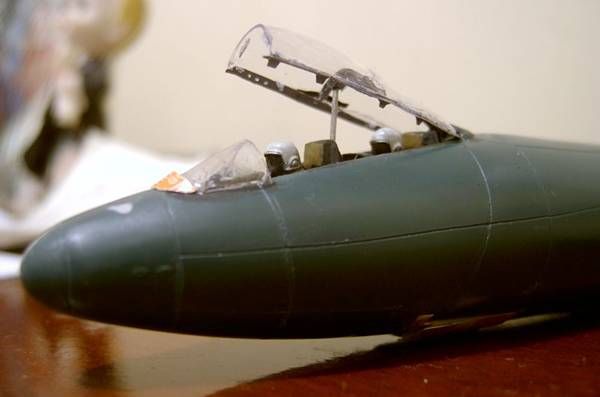

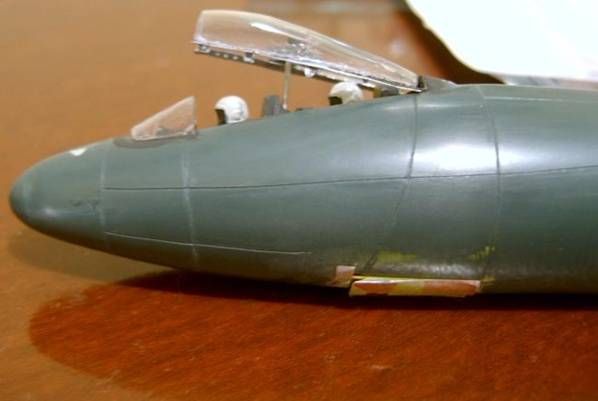

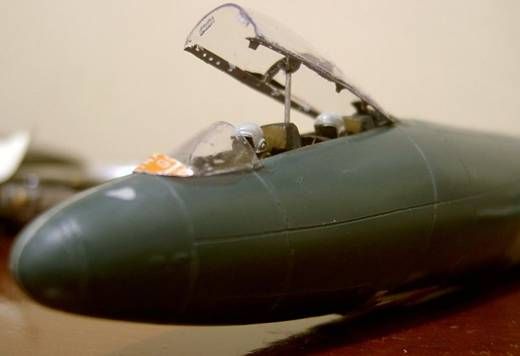

Canopy semi-aberto...

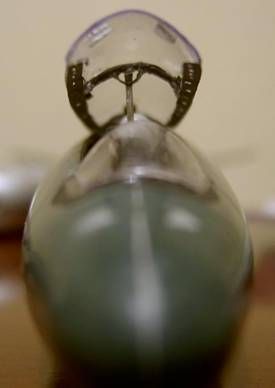

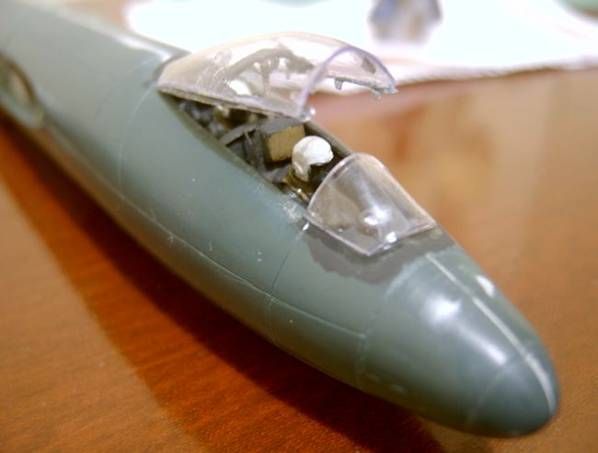

Canopy totalmente aberto..

. No final, temos um conjunto com aspecto bem superior se comparado à ação de simplesmente cortar o canopy e colar no lugar e com a vantagem de que ele ficou escamoteável!



CONTINUA NA PRÓXIMA ETAPA...
